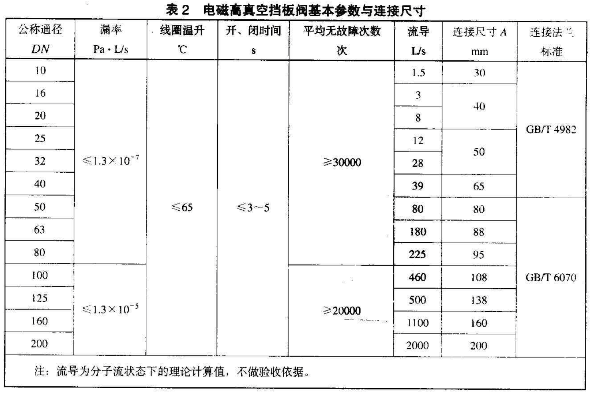

表2 電磁高真空擋板 閥基本參數與連接尺寸........3
表3 電磁高真空 充氣閥基本參數與連接尺寸........4
表4 高真空微調閥基本參數與連接尺寸.............5
表5 高真空隔膜閥基本參數與連接尺寸.............6

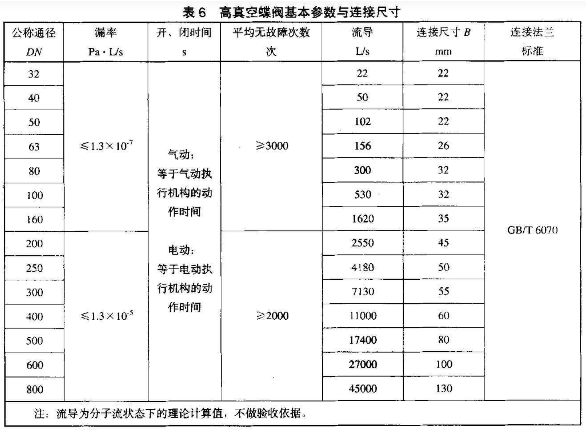

表6 高真空蝶閥基本參數 與連接尺寸..............7

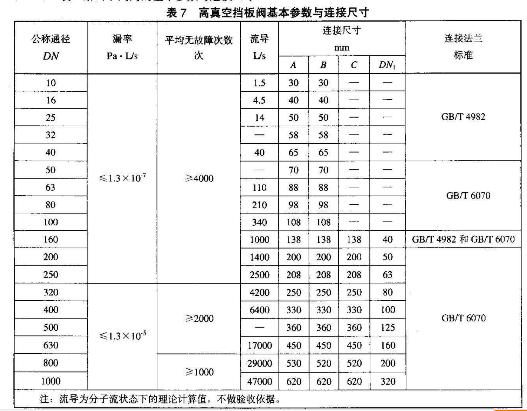

表7 高真空擋板閥基本參數與連接尺寸.............8
表8 高真空插板閥基本參數與連接尺寸..............9
表9 真空調節閥基本 參數與連接尺寸..............10

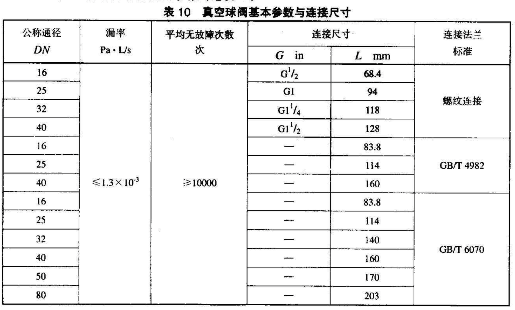

表10 真空球閥基本參數與連接尺寸................11
表11 超高真空擋板閥基本參數與連接尺寸...........12

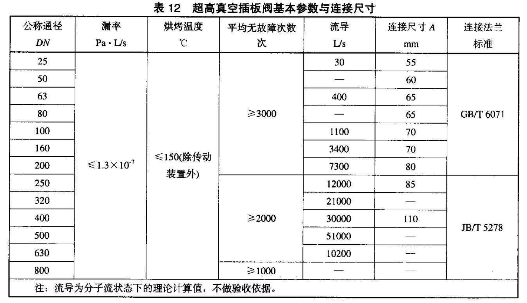

表12 超高真空插板閥基本參數與連接尺寸...........13
表13 閥門漏率測試內容...........................16
前 言
本標準代替JBIT 6446- 1992 《真空閥門技術條件》、JB/T 4077- 1991 《高真空插板閥型式與基本參數》、JB/T 4078- 1991 《高真空擋板閥型式與基本參數》、JB/T 4079- -1991 《高真空蝶閥型式與基本參數》、JB/T 4080- 1991 《高真空電磁閥型式與基本參數》、JB/T 4083--1991《真空電磁帶充氣閥型式與基本參數》。
依據GB/T 1.1- -2000 的有關規定，形成本標準的編寫格式和方法，同時將JB/T 4077-1991 《高真空插板閥型式與基本參數》、JB/T 4078-1991《高真空擋板閥型式與基本參數》、JB/T 4079- 1991 《高真空蝶閥型式與基本參數》、JB/T 4080- 1991 《高真空電磁閥型式與基本參數》、JB/T 4083- 1991 《真空電磁帶充氣閥型式與基本參數》的內容納人本標準，并增加了電磁高真空充氣閥、高真空隔膜閥、
高真空微調閥、真空調節閥、真空球閥、超高真空擋板閥、超高真空插板閥的內容。
本標準由中國機械工業聯合會提出。
本標準由全國真空技術標準化技術委員會(SACITC18) 歸口。
本標準起草單位:上海閥門二廠、 沈陽真空技術研究所。
本標準主要起草人:李紅、張明達。
本標準所代替標準的歷次版本發布情況為:
--ZB J78 005一1987、 JB/T 6446-1992;
--ZB J78 006- 1987. JB/T 6446-1992;
--JB 4077一 1985、JB/T 4077-1991;
--JB 4078- -1985、JB/T 4078-1991;
--JB 4079-1985、JB/T 4079-1991:
--JB 4080-1985、JB/T 4080-1991;
--JB 4083-1985、 JB/T 4083-1991。
真空閥門
1范圍
本標準規定了真空閥門(以下簡稱閥門)的型式與基本參數、技術要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。
本標準適用于應用在真空系統中的電磁真空帶充氣閥、電磁高真空擋板閥、電磁高真空充氣閥、高真空微調閥、高真空隔膜閥、高真空蝶閥、高真空擋板閥、高真空插板閥、真空調節閥、真空球閥、超高真空擋板閥、超高真空插板閥。
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單1不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB/T3164 真空技術系統圖用圖形符號
GB/T 4982 真空技術快卸連接器 尺寸第1部分:夾緊型(GBT 4982- 2003， ISO 2861-1;1974 (E)，DT)
GB/T 6070 真空法蘭 (GB/T 6070- 1995，eqv ISO 1609: 1986)
GB/T 6071 (所有部分)超高真空法蘭
GB/T 13306 標牌
JB/T 5278 (所有部分)銅絲 密封可烘烤真空法蘭
JB/T 7352 工業過程控制系統用電磁閥
JB/T 7673 真空設備型號編制方法
3 型式與基本參數
3.1 型式
3.1.1 驅動型式
閥門有手動、氣動、電動和電磁動四種型式，分別以手、壓縮空氣、電源和電磁力為動力，通過執行機構帶動閥板(或閥的主密封件)使閥廣開啟和關閉。
3.1.2 型號表示方法
閥門的型號表示方法應符合JB/T 7673的規定。
3.1.3 公稱通徑
閥門的公稱通徑DN ( 單位為mm)應從下列系列中選取:
0.8，1.5， 2.5，6，10，16，20，25，32，40， 50， 63 (65)， 80，100, 125，160 ( 150)，200.250，320 (300)， 400, 500，630 (600)， 800， 1000， 1250 (1200)， 1600 ( 1500).
3.2 基本參數與連接尺寸
3.2.1 電磁真空帶充氣閥

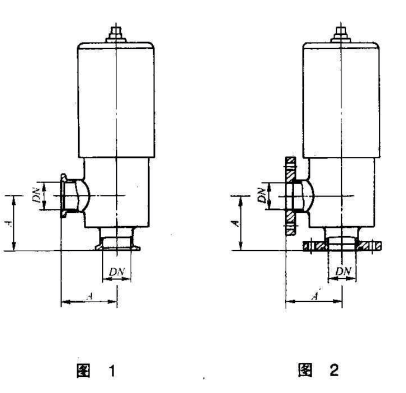

3.2.1.1 圖1.圖2給出了閥門的結構型式。

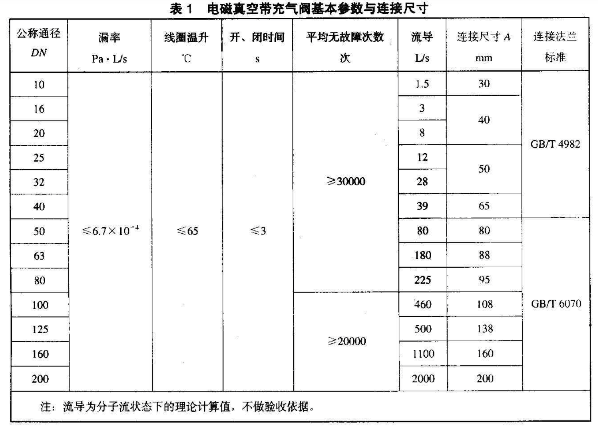

3.2.1.2 表1給出了閥門的基本參數與連接尺寸。
3.2.2 電磁高真空擋板閥

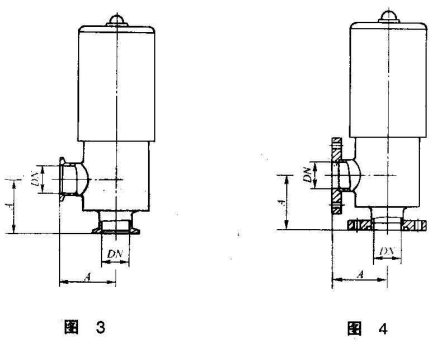

3.2.2.1 圖3、圖4給出了閥門的結構型式。
3.2.2.2表2給出了 閥門的基本參數與連接尺寸。

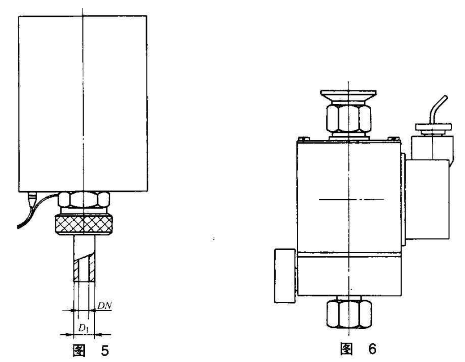

3.2.3.1圖5. 圖6給出了閥門的結構型式。

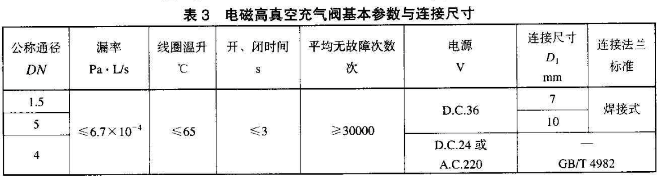

3.2.3.2 表3給出了閥門的基本參數與連接尺寸。
3.2.4 高真空微調閥

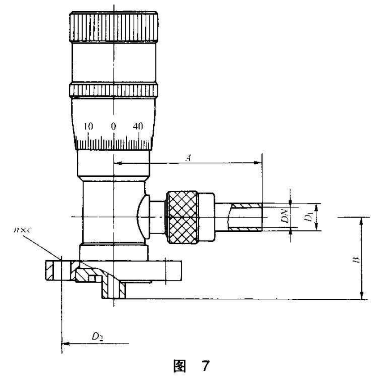

3.2.4.1 圖7給出了閥門的結構型式。

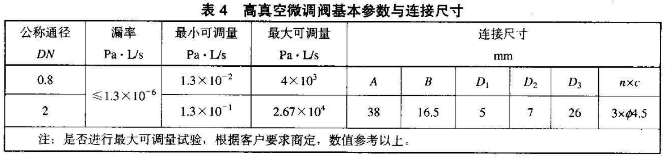

3.2.4.2 表4給出了閥門的基本參數與連接尺寸。
3.2.5 高真空隔膜閥

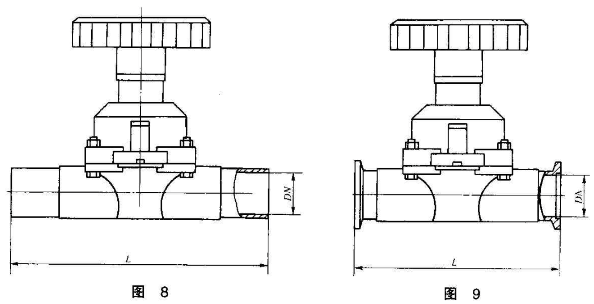

3.2.5.1 圖8. 圖9.圖10給出了閥門的結構型式。

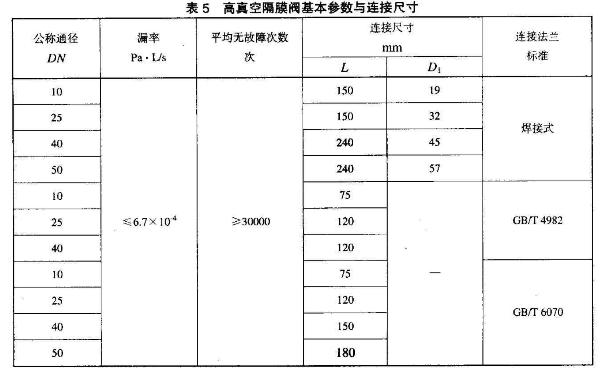

3.2.5.2 表5給出了閥門的基本參數與連接尺寸。
3.2.6 高真空蝶閥

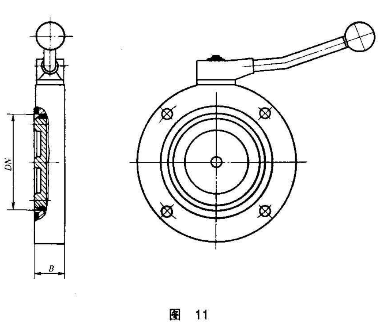

3.2.6.1 圖11給出了閥門的結構型式。.
3.2.6.2 閥門的驅動型式為手動、氣動和電動。
3.2.6.3 表6給出了閥門的基本參數與連接尺寸。
3.2.7 高真空擋板閥

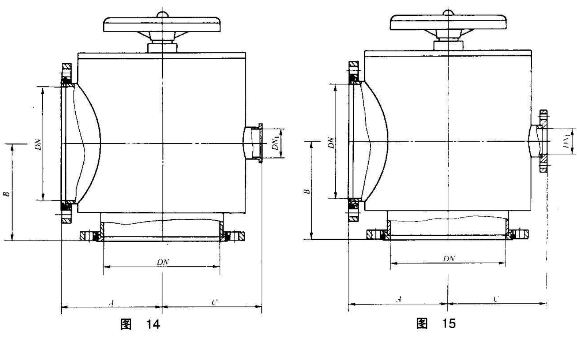

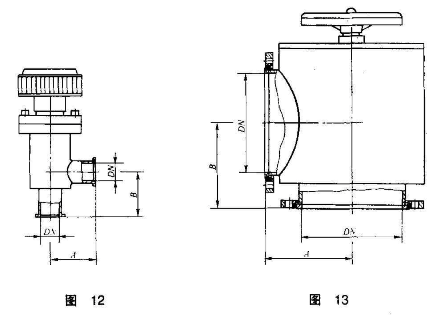

3.2.7.1 圖12、圖13.圖14和圖15給出了閥門的結構型式。
3.2.7.2 閥門的驅動型式為手動、氣動和電動。
3.2.7.3 表7給出了閥門的基本參數與連接尺寸。
3.2.8 高真空插板閥

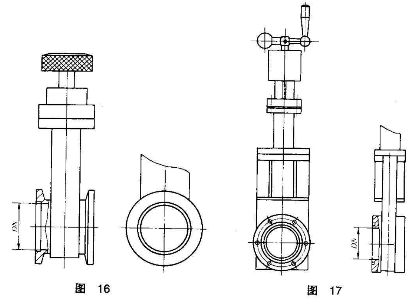

3.2.8.1 圖16、圖17給出了閥門的結構型式，
3.2.8.2 閥門的驅動型式為手動，氣動和電動。

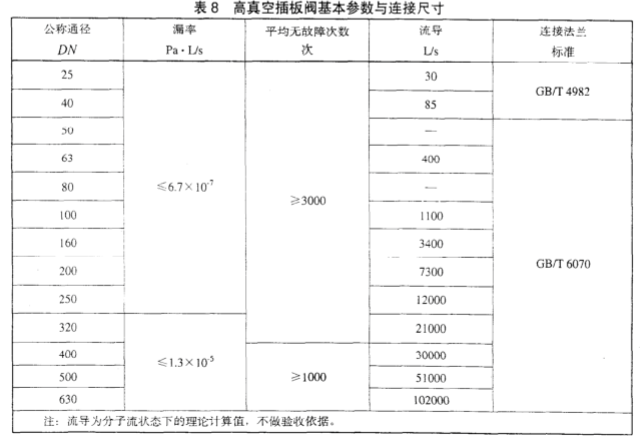

3.2.8.3表8給出 了閥[ ]的基本參數與連接尺寸。
3.2.9 真空調節閥

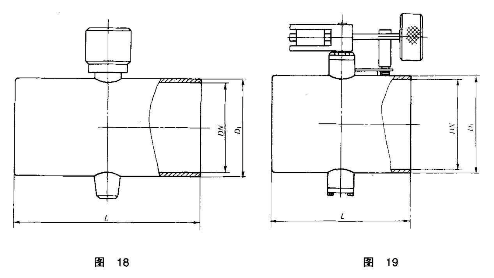

3.2.9.1 圖18， 圖19給出了閥門的結構型式。

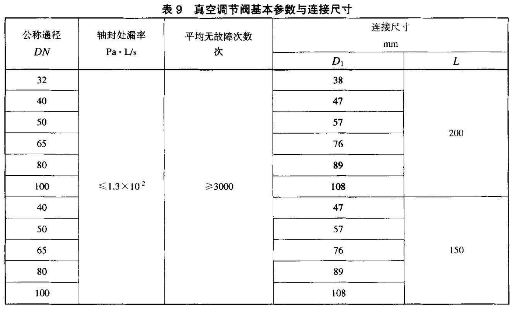

3.2.9.2 表9給出了閥門的墓本參數與連接尺寸。
3.2.10 真空球閥
3.2.10.1 圖 20、圖21和圖22給出了閥門的結構型式，
3.2.10.2 閥門的驅動型式為手動、氣動和電動。
3.2.10.3表10給出了閥門的基本參數與連接尺寸。
3.2.11 超高真空擋板閥

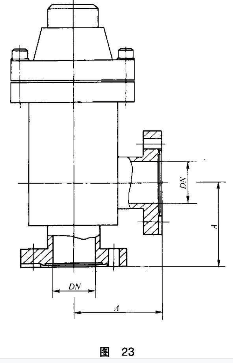

3,2.11.1 圖23給出了閥門的結構型式。

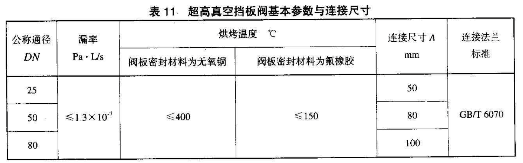

3.2.11.2 '表11給出了閥門的基本參數與連接尺寸。
3.2.12 超高真空插板閥
3.2.12.1 圈24、 圖25給出了閥廣]的結構型式。
3.2.12.2 閥門的驅動型式為手動，氣動和電動。
3.2.12.3 表12給出了閥門的基本參數與連接尺寸。
4 基本條件
4.1 基本要求
閥門應符合本標準的要求，并按照經規定程序批準的圖樣及技術文件制造。
4.2 正常 開啟條件
4.2.1 電磁真空帶充氣閥， 當電壓在A.C.220X(1土10%)V范圍內時應能正常開啟。
4.2.2 電磁高真空擋板閥， 當電壓在A.C.220X(1土I0%)V范圍內及閥門密封面下端為真空，另一端為大氣時，應能正常開啟。
4.2.3電磁高真空充氣閥采 用交流電源時，當電壓在A.C.220X(I土10%)V范圍內，閥門應能正常
開啟。
4.2.4 超高真空插板閥， 閥門兩側壓力差應不大于(2.7>10*) Pa。
4.3 環境溫度
閥門適用的環境溫度為5C ~40C.
4.4 介質
閥門的使用介質為潔凈的空氣和非腐蝕性氣體。
4.5 質量保證
在用戶遵守閥門保管、使用、安裝等規定的條件下，從制造廠發貨日起一年內，閥門因制造質量不良而不能正常工作時，由制造廠負責為用戶維修或更換。
5 技術要求
5.1 漏率
表1~表12給出了閥門的漏率指標。
5.2 線圈溫升
表1~表3給出了電磁閥門的線圈溫升指標。
5.3 開、閉時間
表1~表3、表6給出了閥門的開、閉時間指標。
5.4 平均無故障次數
表1~表3、表5~表10、表12給出了閥廣J的壽命指標。
5.5 最大、 最小可調量
5.6 烘烤溫 度
表11、表12給出了閥門的烘烤溫度指標。
5.7 絕緣強度
絕緣強度指標應符合JBT 7352中的規定。
5.8 外觀質t
閥門應表面光潔，零件完整，標志清晰。
5.9 動作要求
閥門所有運動部件，必須靈活，可靠，不得有卡阻現象。
6 試驗方法
6.1 漏率的測試
6.1.1 測試方法
氫質譜檢漏法。
6.1.2 測試裝置

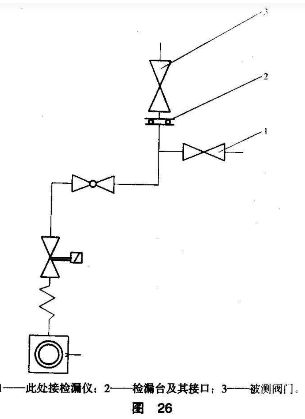

測試裝置如圖26所示，由氦質譜檢漏儀《以下簡稱儀器)、檢漏臺及真空輔助系統組成(真空輔助系統按GB/T 3164規定繪制)。
6.1.3 測試步驟
6.1.3.1 儀器的靈敏度 qmin的測試
在閥門漏率測試之前，首先按圖26所示裝置,在檢循臺接口處接標準漏孔.測得儀器的靈敏度qmin
6.1.3.2 閥門總體漏率 Qm的測試
6.1.3.2.1 將閥門的 由閥板直接封隔或開啟的閥口與檢漏臺接口相對接，閥門的另一法蘭口用自板封隔。
6.1.3.2.2開啟閥門的閥板， 啟動真空系統。待閥門體內壓力降到(5X10~1) Pa時，接通檢漏儀繼續抽空。當測試裝置壓力降致極限壓力或接近極限壓力時，關閉通向真空系統的閥門。記錄檢漏儀輸出信號值U1.
6.1.3.3.1 將閥門的由閥板直接封隔或開啟的閥口與檢漏臺接口相對接，閥門的另-法蘭口與大氣相通
6.1.3.3.2 關閉閥門的閥板， 啟動真空系統。待系統內壓力降到(5X10-') Pa時，接通檢漏儀繼續抽空。當測試裝置壓力降致極限壓力或接近極限壓力時，關閉通向真空系統的閥門:對閥板以下空間進行測試，記錄檢漏儀輸出信號值Un。
6.1.3.3.3 使用噴吹法時，將氦氣噴槍伸人閥門體內，向閥板表面及密封口周圍噴氦、記錄各漏孔氦信號值，并計算其和U。.
6.1.3.3.4 使用氦罩法時， 用一密質材料(如塑料薄膜等)制成的鐘罩將閥門嚴密扣封，井向罩內充人氦氣。記錄檢漏儀輸出穩定的氦信號值U1。

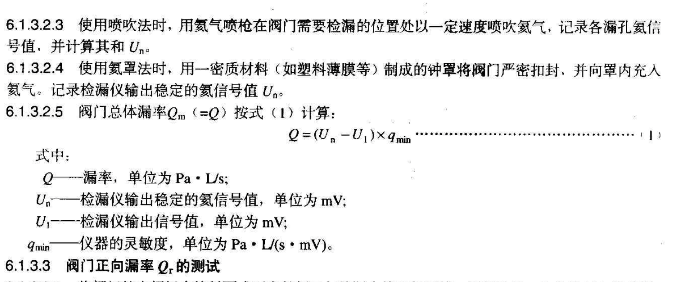

6.1.3.3.5 閥門正向漏率Qr(=Q)按式(1)計算。
6.1.3.4 閥門反向漏率 Qb的測試
6.1.3.4.1 關閉閥門的閥板,將閥門的另一法蘭口與檢漏臺接口相對接并連通。
6.1.3.4.2 啟動真空 系統，按6.1.3.2.2進行測試，記錄檢漏儀輸出信號值Ul。
6.1.3.4.3 使用噴吹法時， 用氦氣噴槍從外部向閥門閥板表面及密封口周園和閥門外表面噴氦，記錄各漏孔口氦信號值，并計算其和Uno
6.1.3.4.4 使用氦罩法時， 用-密質材料(如塑料薄膜等)制成的鐘罩將閥門嚴密扣封，并向罩內充入氦氣。記錄檢漏儀輸出穩定的氦信號值Un。
6.1.3.4.5 閥門反向漏率Qb(=Q) 按式(1)計算。
6.1.3.5 閥門漏率測試方 法的采用
高真空微調閥、超高真空擋板閥、超高真空插板閥使用氦罩法測試。
6.1.3.6 閥門漏 率的具體測試內容

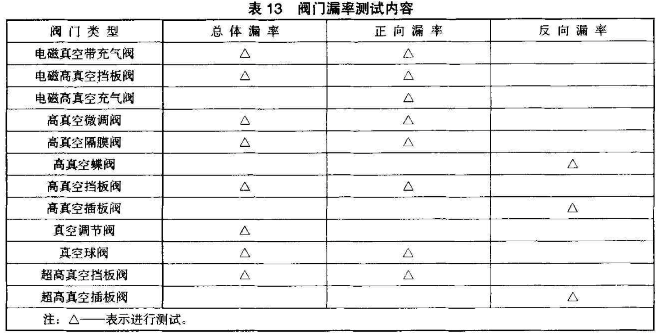

閥門漏率的具體測試內容見表13.
6.2 溫升的測試
用電阻法測試，依據JB/T 7352中規定的方法進行。
6.3 開、閉時間的測試
閥門的開、閉時間，用秒表直接測得。
6.4 平均無故障次數的測試
6.4.1 閥門經平 均無故障次數試驗臺進行測試，由控制系統操縱進行平均無故障次數試驗的自動作業。用計數器測試、記錄閥門的開、閉次數。
6.4.2 按平均無故障次數指標的 12、 3/4 倍進行預測，每次預測后，均需測試閥門的其他性能，以判斷閥門性能的變化，最后則按平均無故障次數指標測試。也可根據測試工作的需要，按平均無故障次數指標的1/2、3/4倍進行預測后，繼續安排7/8倍、15/16 倍等進行預測，但相鄰兩次之間開、閉次數之
差不得小于平均無故障次數指標的10%。
6.5 最小可調及最大可調的測試
6.5.1 將高真空微調閥安裝 在流量裝置系統上，在高真空狀態下，以逆時針?lè)较蛭⒘啃D(zhuǎn)手輪，閥門應能按表4要求的最小微調量打開，并能在規定的量程中平穩調節。
6.5.2 繼續旋轉手輪， 使閥門處于全開狀態，此時測得的氣體流量即為最大可調量。
6.6 烘烤溫度的測試
打開閥門并使閥廣]體腔內處于真空狀態，當腔內真空度達到10*Pa 時，使閥體部件(傳動裝置除外)逐漸加熱到規定的溫度，并在此條件下，持續2h進行烘烤試驗。然后除去熱源，在真空狀態下使閥門自然冷卻至室溫。對烘烤后的閥門，進行漏率試驗。
6.7 絕緣強度的測試
根據JB/T 7352中規定的方法進行。
6.8 外觀質量
用目測法進行。
6.9 動作要求
6.9.1 手動閥門應轉動手柄 (手輪)使之開、閉三次，不得借助輔助工具。
6.9.2 氣動閥f ]在電源電壓為A.C.220X(1土10%)V情況下，以0.6MPa壓力的壓縮空氣將閥門啟閉不少于三次，這時電磁換向閥應能正常換向，氣缸及各連接部位無明顯漏氣現象，閥門的啟閉信號裝置應
能正確地輸出啟閉信號。然后將氣源壓力降至0.4MPa重復以上試驗，動作均應符合規定。如附有手動
裝置時，應在手動狀態下重復試驗。
6.9.3 電動、 電磁閥門在電源電壓為A.C.220X(1士10%)V情況下，將閥門啟閉不少于三次，如附有手
動裝置時，應在手動狀態下重復。
7檢驗規則
7.1 每臺閥門都需 經制造廠質量檢驗部門按本標準和相應標準及技術文件檢驗合格后方可出廠。閥門的檢驗分為出廠檢驗和型式檢驗。
7.1.1 出廠檢驗項目:
a) 漏率:
b)外觀質量:
c) 動作。
7.1.2 型式檢驗項目:
7.1.2.1 按 照閥門的基本參數中規定的項目。
7.1.2.2 閥門在下列情況下應進行型式試驗:
a) 試制新產品時:
b) 閥門的設計、工藝或材料有重大變動可能影響閥門的性能時。
8 標志、 包裝、運輸、貯存
8.1 閥門應在 明顯位置固定產品標牌，標牌應符合GB/T 13306規定。標牌內容應包括:
a) 制造廠廠名及商標;
b) 閥門型號及名稱;
c) 閥門公稱通徑;
d) 閥門編號及制造日期。
8.2 閥門的包裝應安全、 半固，應注意保護密封面不受損傷。閥體內部應能保持清潔，防止銹蝕及損傷。應防止產品的附件、備件及裝箱文件的損壞及丟失。
8.3 閥門出廠 時，應附帶下列文件，并封裝在不透水的袋中。
a) 產品合格證;
b)產品說明書;
c) 備品配件清單。
8.4 閥門在運輸貯存中應保持清潔,不得受雨水浸襲。 閥i ]應存放在空氣流通、相對濕度不大于90%，溫度不高于+ 40'C及不低于- 20C的倉庫中。
