球閥執行中華人民共和國國家標準
GB/T 12237-2021
代替GB/T 12237-2007
石油、石化及相關工業用的鋼制球閥
Steel ball valves for pet roleum，petrochemical and allied industries
2021-03-09發布
2021-10-01實施
國家市場監督管理總局
國家標準化管理委員會 發布
目 次
前言.....III
1 范圍.....1
2 規范性引用文件.....1
3 術語和定義.....2
4 結構型式 ......2
5 技術要求.....4
5.1 壓力-溫度額定值.....4
5.2結構長度.....5
5.3 連接端.....5
5.4 球體流道尺寸.....6
5.5 閥體.....7
5.6 閥體間的連接.....8
5.7 閥桿防 脫結構.....8
5.8 閥桿結構.....9
5.9 球體.....9
5.10 填料壓蓋和螺栓.....9
5.11
導靜電結構.....9
5.12 操作機構.....9
5.13 耐火結構.....9
5.14無損檢測.....10
5.15球閥的壓力試驗.....10
5.16 訂貨要求.....10
6 材料.....11
6.1 球閥的殼體.....11
6.2 球體和閥座.....11
6.3 閥桿.....11
6.4 閥體間的連接螺柱和螺栓.....11
6.5 填料壓蓋 與閥蓋連接螺栓.....11
6.6 密封材料.....11
6.7 填料壓套 和填料壓板.....11
6.8 螺塞.....11
6.9 手柄或手輪.....11
6.10 抗硫化氫.....11
7 試驗方法和檢驗規則.....11
7.1 試驗方法.....11
7.2 檢驗規則.....12
8 標志.....13
8.1 標志的內容 ....13
8.2 閥體上的標記.....13
8.3 標牌上的標志.....14
8.4 其他標記.....14
9 防護、包裝和貯運.....14

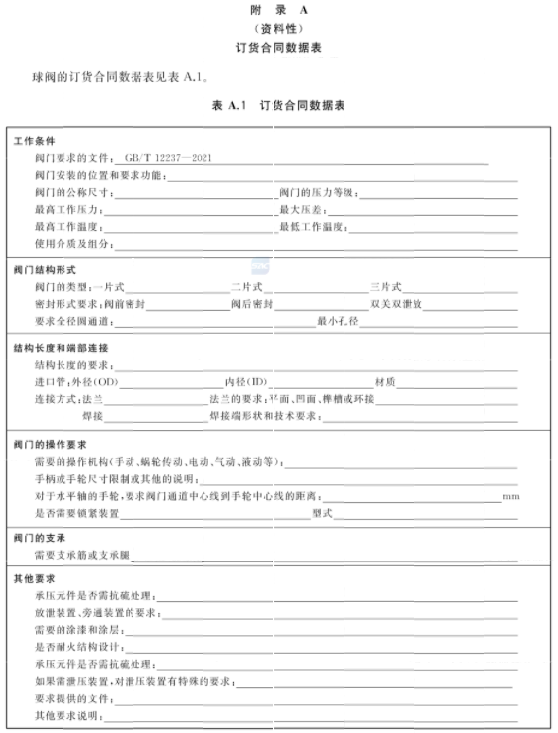

附錄A(資料性)訂貨合同數據表.....15
本文件按照GB/T 1.1- -2020《標準化工作導則第1部分:標準化文件的結構和起草規則》的規定起草。
本文件代替GB/T 12237- -2007《石油、石化及相關工業用的鋼制球閥》,與GB/T 12237- -2007 相比,除編輯性改動外,主要技術變化如下:
a)擴大了 球閥的適用范圍并增加了磅級要求,增加了適用結構和適用溫度要求(見第1章,2007年版的第1章);
b)增加了閥體中 腔超壓情況要求(見5.1.3);
e) 修改了閥體間連接最小截面積要求(見5.6.8,2007年版的5.6.6);
d)刪除了填料箱要求(2007 年版的5.12.2);
e) 增加了操作機構的限位要求(見5.12.3);
f)修改了材料要求(見第 6章.2007年版的第6章)。
請注意本文件的某些內容可能涉及專利。本文件的發布機構不承擔識別專利的責任。
本文件由中國機械工業聯合會提出。
本文件由全國閥門標準化技術委員會(SAC/TC 188)歸口。
本文件起草單位:合肥通用機械研究院有限公司、中核蘇閥科技實業股份有限公司.蘇州紐威閥門
股份有限公司、特技閥門集團有限公司、上海電氣閥門有限公司、浙江伯特利科技股份有限公司,慎江閥
門有限公司、奧工閥門有限公司、四川飛球(集團)有限責任公司、成都成高閥門有限公司、四川精控閥門
制:造有限公司、江蘇神通閥門股份有限公司、凱瑞特閥業有限公司、浙江石化閥門有限公司、江蘇蘇鹽閥
門機械有限公司、上海滬工閥門廠(集團)有限公司、江蘇誠功閥門科技有限公司、希佛隆閥門集團有限
公司、上海高中壓閥門股份有限公司、江蘇圣泰閥門有限公司、南京堅固高中壓閥門制造有限公司、永隆
閥門有限公司、克里特集團有限公司、上正閥門集團有限公司、自貢自高閥門有限公司、凱喜姆閥門有限
公司、大通互惠集團有限公司、江蘇慶海石油機械有限公司、上海凱科閥門制造有限公司、遠大閥門集團
有限公司、宣達實業集團有限公司、環球閥門集團有限公司、天津百利展發集團有限公司、維都利閥門有
限公司、河南省高山閥門有限公司、浙江天勝閥門股份有限公司、良正閥門有限公司、浙江永園閥門有限
公司、良工閥門集團有限公司、方圓閥門集團有限公司、上海雙高閥門(集團)有限公司、埃尼斯閥門集團
有限公司、江蘇鹽電閥門有限公司.溫州濱特爾控制設備有限公司、唐工閥門集團有限公司、成都川力智
能流體設備股份有限公司、江蘇遠洋閥門智控股份有限公司、凱斯通閥門有限公司、上�？瓶崎y門集團
有限公司.歐維克集團有限公司。
本文件主要起草人:王曉鈞、周玉、高開科、吳顯金、蔡守連、胡道忠、葉迅良、智佐長、張雄杰、
朱永平、曾品其,劉沛蠡、張清雙、彭宇林、薛紅權、韓正海、楊雄軍、陳雙河、陳維賓、鄧?yán)^林、嚴濤、
王俊賢、余金賢、馬磊、趙安東、顧才利、章成選、蔡天志.韓文豪、王鴻、杜利波、陳小平、吳光忠.代占偉、
王學豐、楊全慶、錢忠義、孫寧、李海平、張鵬、張榮偉、李國祥、黃光文、馬正平、季忠賢、項策、侯伯忠、
玉金貴、滕新庭、吳斌彬、邵力平、胡建田。
本文件及其所代替文件的歷次版本發布情況為:
——1989年首次發布為GB/T 12237- 1989 ,2007年第一次修訂;
——本次為第二次修訂。
石油、石化及相關工業用的鋼制球閥
1 范圍
本文件規定了石油、石化及相關工業用彈性密封副鋼制球閥的結構型式.技術要求、材料、試驗方法和檢驗規則、標志、防護.包裝和貯運。
本文件適用于:
——法蘭連接端和對接焊連接端的球閥,公稱壓力PN16~PN100.公稱尺寸DN15~DN600,壓力等級Class150~Class600、公稱尺寸NPSW ~NPS24;
——螺紋連接端和承插焊連接端的球閥,公稱壓力PN16~PN140.公稱尺寸DN8~DN50,壓力等級Class150~Class800,公稱尺寸NPSW ~NPS2;
——全通徑和縮徑的球閥，浮動球結構和固定球結構的球閥;
——適用溫度一46℃~260℃.
金屬與陶瓷材料密封副的球閥可參照?qǐng)?zhí)行。
2 規范性引用文件
下列文件中的內容通通過文中的規范性引用面構成本文件必不可少的條款.其中,注日期的引用文件,僅該日期對應的版本適用于本文件。
GB/T 150.4 壓力容器 第4 部分:制造、檢驗和驗收
GB/T 152.4 緊固件六角頭螺栓和六角螺母用沉孔
GB/T 196 普通螺紋基本尺寸
GB/T 197 普通螺紋公差
GB/T 228.1 金屬材料 拉伸試驗第1部分:室溫試驗方法
GB/T7306.255°密封管螺紋第2部分:圓錐內螺紋與圓錐外螺紋
GB/T 9124 (所有部分)鋼制管法蘭
GB/T 12220 工業閥門標志
GB/T 12221 金屬閥門結構長度 .
GB/T 12223 部分回轉閥門驅動裝置的連接
GB/T 12224 鋼制閥門一般要求
GB/T 12228 通用閥門碳素 鋼鍛件技術條件
GB/T 12229 通用閥門碳索鋼鑄件技術條 件
GB/T 12230 通用閥門不銹鋼鑄件技 術條件
GB/T 20801.5 壓力管道規范工業管道 第5 部分:檢驗與試驗
GB/T 26479 彈性密封部分回轉閥門耐火 試驗
GB/T 26480 閥門 的檢驗和試驗
GB/T 35741 工業閥門用不銹鋼鍛件技術條件
JB/T 106 閥門的標志和涂漆
SY/T7024 高含硫化氫氣田金屬材料現場硬度檢驗技術規范
3 術語和定 義
下列術語和定義適用于本文件。
3.1 導靜電結構conducting electrostatic design
保證閥體、球體和閥桿之間能連續性導靜電的結構。
3.2 耐火結構fire resisting design
一種在彈性密封材料被火燒損壞時，仍能保持一定密封性能要求的結構。
4 結構型式

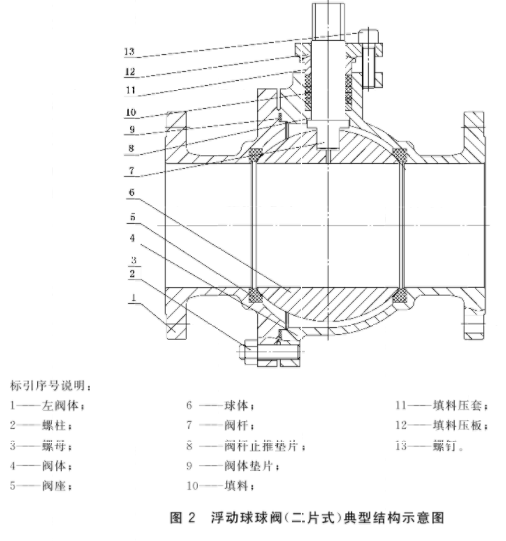

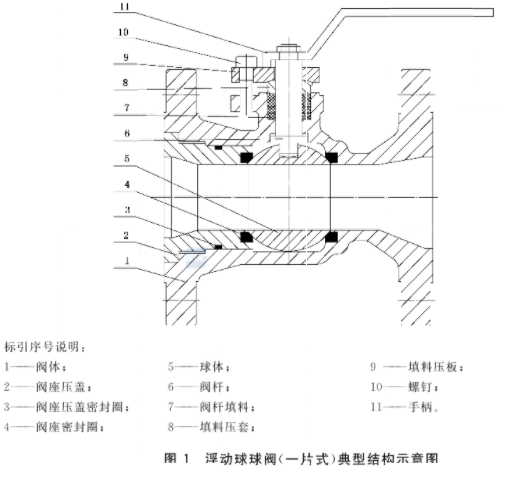

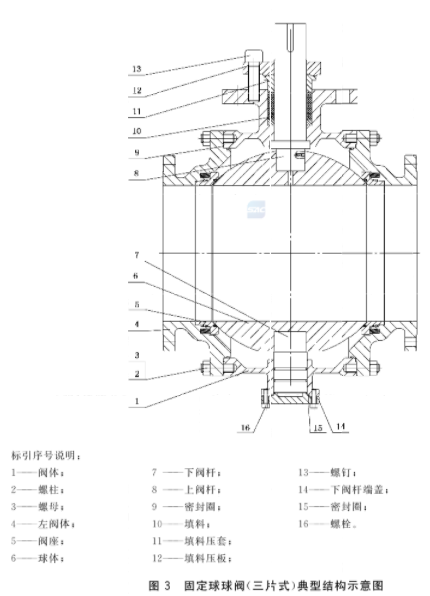

浮動球球閥(一片式)的典型結構如圖1所示,浮動球球閥(兩片式)的典型結構如圖2所示,固定球球閥的典型結構如圖3所示。
5 技術要求
5.1 壓力-溫 度額定值
5.1.1 受球閥內的非金屬密封件材料允許使用壓力.使用溫度和工作壓差的限制,球閥允許使用的壓力-溫度額定值應按所用的非金屬密封件和球閥殼體的壓力溫度額定值兩者中的較小值確定,應在銘牌上予以明確規定。
5.1.2 球閥殼體的額定壓力-溫度額定值按GB/T12224的規定。
5.1.3 球閥在關閉位置.兩個閥座密封的閥體中腔內會積存介質，當溫度升高或降低時.介質的膨脹會造成中腔內壓力的升高值過大,可能使球閥殼體超壓破壞。有這種情況的,在訂貨合同中予以說明,制造廠應考慮在閥體的中腔有防止超壓的措施.使用者也應予注意。
5.1.4球閥閥座材料使用聚四氟乙烯(PTFE)和改良聚四氟乙烯.增強聚四氟乙烯(R PTFE)和改良增強聚四氟乙烯,其最大允許工作壓力溫度額定值按表1的規定。

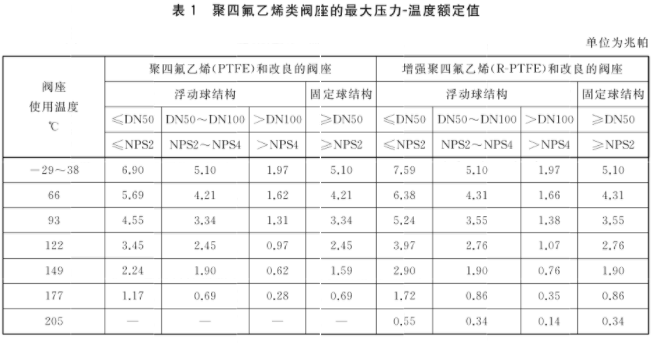

表1 聚四氟乙烯類閥座的最大壓力-溫度額定值
5.1.5 使用聚四氟乙烯類材料以外的其他非金屬材料的閥座和密封件材料的,其壓力-溫度額定值按制造廠的規定,但該材料的壓力溫度額定值低于該球閥殼體的額定壓力.溫度額定值。
5.2 結構長度
球閥的結構長度和允許偏差按GB/T 12221的規定,或按訂貨合同要求。
5.3 連接端
5.3.1法蘭端按GB/T 9124(所有部分)的規定,或按訂貨合同要求。

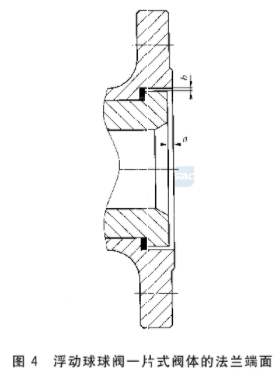

5.3.2 一片式結構的法蘭球閥，閥座和球體等從閥體一側法蘭端的流道裝人,該端法蘭的密封面不完整,如圖4所示裝配后的法蘭端面,尺寸a應不超過0.25 mm,尺寸b應不超過0.75 mm。
5.3.3對接焊連 接端按GB/T 12224的規定,或按訂貨合同要求。
5.3.4承插焊連接端孔的最小壁厚按表2的規定;承插焊孔應與閥體通道同軸,其端面應與承插焊孔軸垂直。訂貨合同另有要求時,按訂貨合同要求。
5.3.5螺紋連接端的球閥,螺紋連接端按GB/T7306.2的規定，螺紋端的最小壁厚按表2的規定;螺紋孔應與閥體通道同軸，在端部應有一個近似45°及螺紋齒高度一半的倒角。訂貨合同另有要求時，按訂貨合同要求。

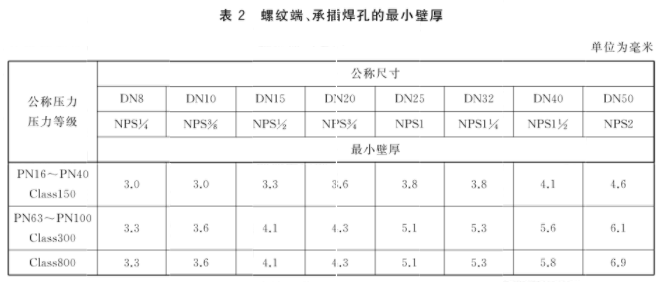

表 2 螺紋端、承插焊孔的最小壁厚
5.4 球體流道尺寸
球閥全開時,球閥的流道各處截面應是圓形的;流道的形狀有全通徑、單縮徑孔和雙縮徑孔。球體流道的最小直徑見表3的規定。

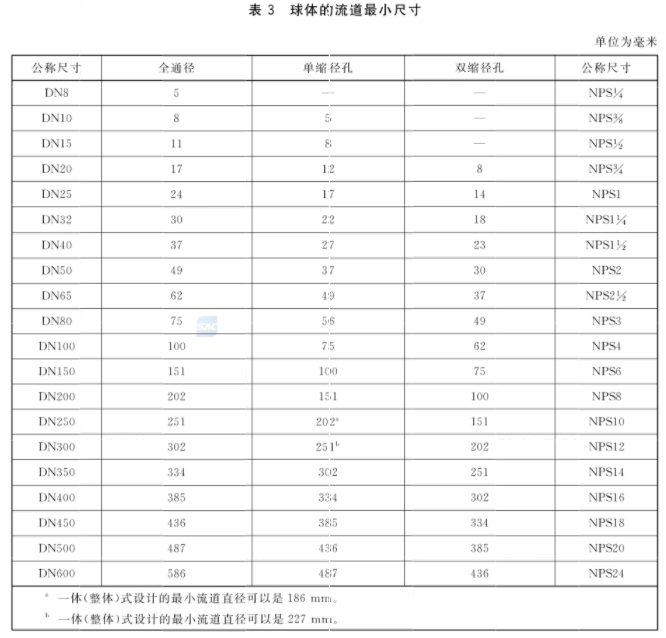

表3 球體的流道最小尺寸
5.5 閥體
5.5.1閥體(閥體和左閥體)應是鑄造或鍛造成型。
5.5.2 訂貨 合同允許采用閥體與端法蘭采用焊接的，閥體與端法蘭應采用對接焊結構型式,法蘭應采
用鍛造材料的,焊接應按GB/T150.4的規定,焊后應按材料的特性進行相應的熱處理。
5.5.3 除對接焊的焊接坡口區域外.閥體按所處位置的內徑，其最小壁厚按GB/T12224的規定;焊接連接端閥體.在距焊接端1.33倍距離內的壁厚應不小于GB/T 12224 規定的最小壁厚的0.77倍,應考
慮從靠閥體中部外表面沿閥體通道方向予以適當?shù)脑龊窦訌?qiáng)。
5.5.4 采用法蘭端側(進口端)閥座壓力密封的固定球球閥,應在球閥的中腔處開設-一個DN15的帶堵頭螺紋的密封試驗測試孔，螺紋按GB/T7306.2的規定。
5.5.5 訂貨合同有球閥排泄、旁路或其他類型的輔助連接要求的,應按GB/T12224的規定。
5.6 閥體 間的連接
5.6.1 閥體間的連接可采用法蘭栓接或螺紋連接形式。
5.6.2 螺紋連接形式只適用于公稱尺寸DN50及以下的螺紋連接端和焊接端的球閥。閥體間的連接強度應當考慮能承受管道的拉伸載荷和彎曲載荷,連接螺柱和連接螺紋的最小截面積應按5.6.8進行校核計算。
5.6.3 一片式法蘭球閥,其固定閥座的閥座壓蓋與閥體之間的連接螺紋,在38C時球閥最大允許工作壓力時,螺紋的剪切應力應不超過70MPa.
5.6.4 閥體連 接采用法蘭栓接連接形式的,應采用強度等級滿足要求的螺母配螺柱,也可以是六角螺栓,螺母應采用六角厚螺母。螺紋牙距的確定應考慮閥體材料及螺紋的剪切承載力。當螺紋小于或等
于M27時,可采用粗牙螺紋,當螺紋大于M27時,應采用牙距不超過3 mm的螺紋。螺紋尺寸和公差按GB/T196和GB/T197的規定。
5.6.5 閥體間連接 為法蘭栓接形式的,其螺母或螺栓的受力面應與螺紋孔軸線垂直,垂直度偏差在士1.0°范圍內。閥體的連接法蘭其背面應加工或按GB/T 152.4的規定锪平。
5.6.6 閥體間連接的密封墊片應采用有內外徑止口定位的結構形式放置。裝配時，可使用黏度不超過煤油的輕質潤滑油,不準許使用重油脂或密封劑。

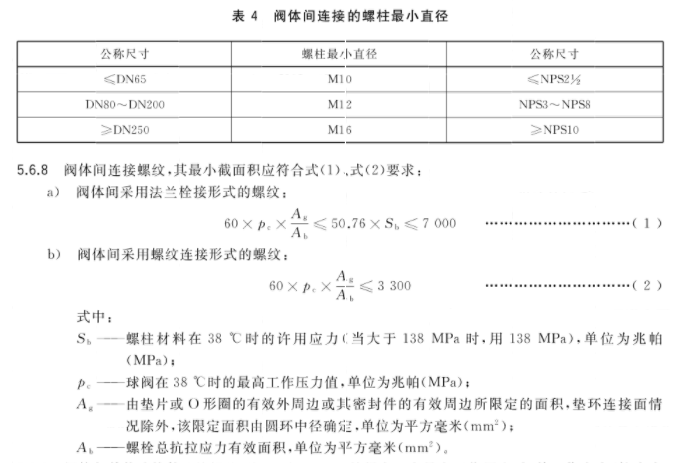

5.6.7 閥體 與左閥體螺栓連接形式的螺柱的數量應不少于4個,其最小直徑按表4的規定。
5.6.9 閥體與其他連接件連接螺紋,按GB/T 12224的規定。在最大工作壓力時,其工作應力(拉應力和剪切應力)應不超過螺紋的許用應力。
5.7 閥桿防脫結構球閥的結構應保證:當設計成在任何使用或更換填料時,或當閥桿失效時,在閥體內(填料函以內壓力區域)的閥桿在介質壓力作用下,不會因內部壓力而被排出或脫出的結構。
5.8 閥桿結構
5.8.1 與球體的連接處及在壓力 區域內的閥桿部分,其抗扭強度應至少超過在壓力區域外閥桿部分10%。
5.8.2 閥桿及閥桿與球體的連接處，應有足夠的強度,能保證在使用手柄或齒輪箱直接操作時,不產生永久變形或損傷。閥桿應能承受20N. m與2倍球閥推薦操作力矩中較大值。
5.8.3 制造廠提供的啟閉操作力矩是:清潔無油脂潤滑密封面的,球閥靜置48h以上,用干燥的空氣或氮?dú)庾鹘橘|(zhì).在球閥最大允許工作壓差下的啟閉操作力矩。
5.9 球體
5.9.1 球體應為實心球,球體的通道應是圓形的;除非買方許可,可以用空心密封球體。
5.9.2 球閥全開時球體通道應與閥體通道在同一軸線上。
5.9.3 閥桿與球體的連接面應能經受5.8.2所規定的最大操作力矩。
5.10 填料壓蓋和螺栓
5.10.1 可調節閥桿填料密封的球閥,應不拆卸球閥的任何零件就可調節填料密封力。
5.10.2 填料壓蓋的螺栓應能穿過填料壓板的通孔固定在閥蓋或閥體頸部的法蘭上;填料壓蓋的螺栓孔不準許采用開口槽形式的。
5.10.3 按最大允許工作壓力壓縮填料,填料壓蓋栓接件的拉伸應力應不超過栓接材料的抗拉強度的三分之一。
5.10.4 填料壓 蓋的螺栓不應承受球閥操作的扭力產生的剪切力。
5.11 導靜電結構
如訂貨合同有規定,球閥應設計成導靜電結構。公稱尺寸不大于DN50的球閥，閥體和閥桿之間應能保證導靜電連續性;公稱尺寸大于DN50的球閥,則要保證球體、閥桿和閥體之間能導靜電,其結構應滿足下列要求:取一臺經壓力試驗合格的、經干燥排至少開關過5次的球閥,其閥桿、閥體、球閥的電路電阻應小于10Ω。
5.12 操作機構
5.12.1 用扳 手操作或齒輪箱操作.應配尺寸合適的扳手或手輪,扳手長度或手輪直徑應按下列要求設計:在制造廠推薦的最大允許工作壓差下.啟閉球閥的最大操作力應小于360 N。
5.12.2 用扳 手或手輪直接操作的球閥，以順時針方向?yàn)殛P(guān)閉;扳手或手輪上應有表示開關方向的標志。扳手或手輪應安裝牢固,并在需要時可方便地拆卸和更換;拆卸和更換扳手或手輪時,不會影響球閥的密封.閥桿的密封和啟閉位置。
5.12.3 用扳手或手輪直接操作的球閥應設置有全:開和全關的限位機構，該限位不應采用填料壓蓋的螺釘頭部作為限位機構。
5.12. 4除齒輪或其他動力操作機構外,球閥開啟時,扳手的方向應與球體通道平行;球閥應有表示球體通道位置的指示牌或在閥桿頂部刻槽。
5.12.5 氣動 、電動或液動球閥，其驅動裝置與閥門的連接尺寸按GB/T 12223的規定。
5.13 耐火結構
5.13.1 如果訂貨合同有耐火性能的要求,球體與閥座間應有彈性密封和金屬后座密封的結構。
5.12 操作機構
5.12.1 用扳 手操作或齒輪箱操作.應配尺寸合適的扳手或手輪,扳手長度或手輪直徑應按下列要求設計:在制造廠推薦的最大允許工作壓差下.啟閉球閥的最大操作力應小于360 N。
5.12.2 用扳 手或手輪直接操作的球閥，以順時針方向?yàn)殛P(guān)閉;扳手或手輪上應有表示開關方向的標志。扳手或手輪應安裝牢固,并在需要時可方便地拆卸和更換;拆卸和更換扳手或手輪時,不會影響球閥的密封.閥桿的密封和啟閉位置。
5.12.3 用扳手或手輪直接操作的球閥應設置有全:開和全關的限位機構，該限位不應采用填料壓蓋的螺釘頭部作為限位機構。
5.12.4 除齒輪或其他動力操作機構外,球閥開啟時,扳手的方向應與球體通道平行;球閥應有表示球體通道位置的指示牌或在閥桿頂部刻槽。
5.12.5 氣動 、電動或液動球閥，其驅動裝置與閥門的連接尺寸按GB/T 12223的規定。
5.13 耐火結構
5.13.1 如果訂貨合同有耐火性能的要求,球體與閥座間應有彈性密封和金屬后座密封的結構。
5.13.2 球閥各處密封材料的選擇應滿足耐火性能并通過GB/T26479的耐火試驗。
5.14 無損檢測
閥體與端法蘭組焊的,焊接端部位應進行無損檢測，并符合GB/T20801.5的要求。
5.15 球閥的壓力試驗
5.15.1 球閥的壓 力試驗結果應符合GB/T 26480規定。
5.15.2 帶有電動、氣動、液動等驅動裝置的球閥.密封試驗時,應使用其所配置的驅動裝置啟閉操作球
閥進行密封試驗檢查。
5.15.3彈性密封副的球閥，密封試驗應符合GB/T26480的規定，且經過高壓液體密封試驗后的閥座不應產生變形,損傷及影響低壓氣體密封試驗:不應出現閥座背面或閥桿密封處的泄漏。

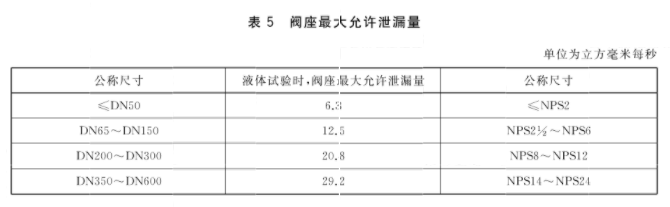

5.15.4金屬-陶瓷密封副的球閥,在試驗壓力的最短持續時間后.每個閥座密封副的泄漏量應不超過表5的規定。不應出現閥座背面或閥桿密封處的泄漏。
5.16 訂貨要求
閥門需方訂貨時,應確定訂貨合同的閥門類型和技術要求,保證應有足夠的信息傳遞給各方。閥門需方可參照附錄A進行訂貨。
6 材料
6.1 球閥的殼體
6.1.1 如訂貨合同中無特殊要求,球閥殼體(閥體、閥蓋、固定球閥的底置等)的金屬材料應符合GB/T 12228 .GB/T 12229 ,GB/T 12230 ,GB/T 35741的規定。
6.1.2 碳索鋼焊接端連接的球閥閥體.材料的最大含碳量為0.23%,其碳當量(CE)不應超過0.43%,碳當量的計算:CE = w(C) +w(Mn)/6+[w(Cr) + w( Mo) +w(V)]/5+[w(Ni)+ w(Cu)]/15,用百分號表示。
6.2 球體和閥 座球閥內金屬的材料應采用不低于殼體材料的耐腐蝕性能的材料。
6.3 閥桿

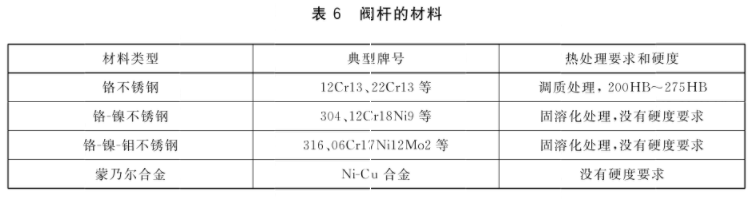

閥桿應采用抗腐蝕性能不低于殼體材料的不銹鋼材料,可按表6選用,并按相應的要求進行熱處理。
6.4 閥體間的連接螺柱和螺栓
連接螺柱材料應采用鉻鉬合金鋼.螺母材料應采用優質碳索鋼;當有耐腐蝕要求時,螺柱及螺母材料應當采用鉻鎳-鉬不銹鋼。螺柱和螺栓材料的適用溫度應滿足球閥的標示適用溫度范圍。
6.5 填料壓蓋與閥蓋連接螺栓
除訂貨合同有要求,填料壓蓋與閥蓋連接的螺栓和螺母材料應為優質碳素鋼、合金鋼或不銹鋼。
6.6 密封材料
閥桿密封、閥體連接處和閥蓋墊片等的密封材料應采用抗腐蝕性能不低于殼體的材料.應按球閥最大允許使用溫度及相應的壓力等級選取材料,并應根據墊片材料確定球閥的使用溫度限制�？蛇x用聚四氟乙烯或增強聚四氟乙烯、非金屬平墊片(非石郴墊片).柔性石墨金屬纏繞墊、柔性石墨復合增強墊等的一種。
6.7填料壓 套和填料壓板
填料壓套應采用鉻不銹鋼或鉻鎳不銹鋼,填料壓板可采用碳鋼或不銹鋼材料。
SaC
6.8 螺塞
螺塞采用與閥體材料抗腐蝕性能相同的材料。
6.9 手柄或手輪
手柄或手輪應采用碳素鋼鑄件.碳素鋼鍛件、班墨鑄鐵或可鍛鑄鐵。
6.10 抗硫化氫
球閥有抗硫要求時，閥體與左閥體、連接螺栓等應對硫化物應力腐蝕開裂敏感的材料通過熱處理的方法,使其抗硫性能得到改善。材料的硬度控制應按SY/T 7024的要求或按訂貨合同的要求。制造廠應提供材料的化學成分、機械性能,熱處理報告等質量文件。
7 試驗方法和檢驗規則
7.1 試驗方法
7.1.1 殼體試驗
球閥的殼體試驗方法按GB/T26480的規定。
7.1.2密 封試驗
7.1.2.1在密封試驗前,應將密封面上的油和油脂去除干凈。球閥的密封試驗按GB/T26480和7.1.2.2.7.1.2.3 的規定。
7.1.2.2 雙向密封的球閥每個閥座應進行密封試驗。
7.1.2.3 固定球進口端密封結構的球閥,應進行進口端閥座的密封試驗,在球閥兩個閥座間中腔的泄壓螺紋孔處引管插人水中觀察;固定球出口端密封結構的球閥，應進行出口端閥座的密封試驗,在球閥的出口端灌水觀察。
7.1.3 閥體壁厚測量
用測厚儀或?qū)Ｓ每ǔ吡烤邷y(cè)量閥體流道.中腔部位的壁厚。
7.1.4 閥桿硬度測量
在閥桿的上下兩個端部各測量- -點,取平均值。
7.1.5 導靜電試驗
對帶有導靜電結構的球閥應按5.11進行導靜電連續性試驗。
7.1.6 耐火試驗
對有耐火結構要求的球閥,應按有關防火試驗的標準進行耐火試驗驗證。
7.1.7 閥體化學成分分析.
在殼體材料本體上或同爐號試棒上的加工面采用光譜分析法分析.或粉末取樣采用化學法分析。
7.1.8閥體材質力學性能用殼體材料同爐號、同批熱處理的試棒按GB/T 228.1規定的方法進行。
7.1.9 閥體標志檢查
目測閥體表面鑄造或打印標記內容。
7.1.10 銘牌內容檢查
目測閥門銘牌上打印標記內容。
7.1.11 無損檢測
a按5.14的規定,對焊接端部位進行檢查。
7.2 檢驗規則
7.2.1 出廠檢驗
球閥應逐臺進行出廠檢驗.檢驗合格后方可出廠。出廠檢驗項目、技術要求和檢驗試驗方法按表7的規定。
7.2.2 型式試驗
7.2.2.1 有下列情況之-.時,應對樣機進行型式試驗,試驗合格后方可批量生產:
新產品試制定型;正式生產后,如產品結構、材料、工藝有較大改變可能影響產品性能。
7.2.2.2 技術協議要求進行型式試驗時,應抽樣進行型式試驗。抽樣可在生產線終端的檢驗合格產品
中隨機抽樣,也可在產品成品庫中隨機抽取,或從已供給用戶但還未使用，并保持出廠狀態的產品中隨機抽取1臺。對整個系列產品進行質量考核時,應根據該系列范圍的大小情況,抽取2個或3個典型規格進行試驗。

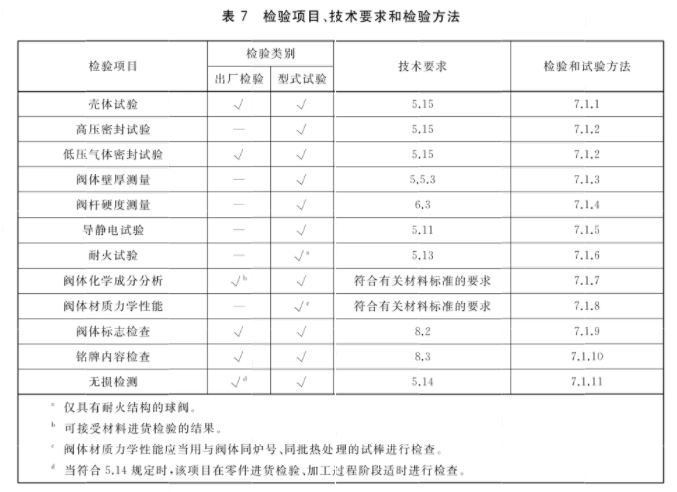

7.2.2.3型式試驗的全部試驗項目應符合表7的規定。
8 標志
8.1 標志的內容
閥門應按GB/T 12220的規定進行標記,并應符合8.2.8.3和8.4的規定。
8.2 閥體上的標記
——在閥體.上應注有下列的水久標記:
——制造廠名稱或商標標志:
——閥體材料;
——公稱壓力或壓力等級;
——公稱尺寸或管道名義直徑數;
——閥體材料批號[鑄件爐號或鍛打批號,大于或等于DN50(NPS2 )的];
一一產品生產系列編號[大于或等于DN50(NPS2)的]。
8.3 標牌上的標志
一一在球閥的銘牌上應有如下所列的內容:
一一制造廠名稱;
一一公稱壓力或壓力等級;
一一公稱尺寸或管道名義直徑數;
一一在38C時的最大工作壓力;.
一一極限溫度和對應的工作壓力:
一一極限壓力和對應的工作溫度(如果有必要);
一一閥體.球體.彈性密封閥座的材料牌號:
一一螺紋端連接的標記Re(螺紋連接端的球閥);
一一產品執行的本文件編號:
一一產品出廠編號。
8.4 其他標記
8.4.1 帶有導靜電結構的球閥應標記"AS"; .
8.4.2 帶有耐火結構的球閥應標記"FD";
8.4.3 若球閥設計制造為單向流時,應在閥體上注有允許流向"箭頭"的永久標記,或用一個獨立的流向"箭頭"標牌牢固地釘?shù)介y體的法蘭上。
9 防護.包裝和貯運
9.1 試驗后 ,應將每臺球閥中腔內水排除干凈吹干。
9.2 除奧氏體不銹鋼球閥外,其他材料球閥的表面應按JB/T106要求涂漆(不包括閥門的連接端部)。
9.3 除奧氏體不銹鋼球閥外,其他材料的球閥的流道表面.包括螺紋應涂以容易去除的防銹油。
9.4 應用木質材料 .木質合成材料、塑料或金屬材料封蓋,封蓋的形狀應是帶凸耳邊的,對球閥的連接管道的端口進行保護。
9.5 在運輸期間,球閥應處于全開狀態,球閥是彈簧復位的常閉式結構除外。
9.6 球閥應裝在包裝箱內,或按用戶的要求包裝。
