閘閥執行中華人民共和國國家標準

GB/T 12234-2019代替GB/T 12234-2007

2019-10-18發布 2020-05-01實施

國家市場監督管理總局.

發布

中國國家標準化管理委員會

石油、天然氣工業用螺柱連接閥蓋的鋼制閘閥

Bolted bonnet steel gate valves for petroleum and natural gas industries

目 次

  前 言.................... III
 1 范圍....................1
   2 規范性引用文件................1
 3 結構型式......................1
 4 技術要求......................2
 4.1 壓力-溫度額定值.............3
 4.2 結構長度....................3
 4.3 連接端......................3
 4.4 閥體........................3
 4.5 閥蓋........................3
 4.6 閥體與閥蓋的連接.............6
 4.7 閥體與閥蓋的螺柱連接.........7
 4.8 閘板........................8
 4.9 支架........................9
 4.10 閥桿和閥桿螺母.............10
 4.11 填料和填料箱................11
 4.12 操作.......................12
 4.13 旁通裝置...................12
 4.14 靜壓壽命...................12
 4.15 無損檢測...................13
 4.16 壓力試驗...................13
 5.材料..........................13
 5.1 閘閥的材料..................13
 5.2 抗腐蝕要求  .....  .....  ........15
 6 試驗方 ........  ........  .......15
 6.1  總則  ........  .........  .......15
 6.2 壓力試驗  ...........  ....  .....15
 6.3 閥體壁厚測量  .......  .........15
 6.4 閥桿 直徑測量  .......  ........15
 6.5  閥桿硬度測量  ......  ..........15
6.6 密封面硬度測量  .......  .......  15
 6.7 閘板磨損余量測量  .......  .....15
 6.8 關閉件組合拉力試驗..........15
6.9 材質成分分析  .............  ...  15
6.10 閥體材 質力學性能..........16
 6.11 逸散性試驗.................16
 6.12 靜壓壽命試驗...............16
 6.13 閥體標志檢查...............16
 6.14 銘牌 內容檢查..............16
 6.15 無損檢測
 7檢驗規則..........16
 7.1 出廠檢驗....................16
 7.2 型式試驗....................17
8 標志..........................
 17 8.1 標志的內容..................17
8.2 閥體和閥蓋.上的標志..........17
8.3 銘牌上的標志.................18
 8.4 單流向閥的標志................18
 9 防護、包裝和貯運................18

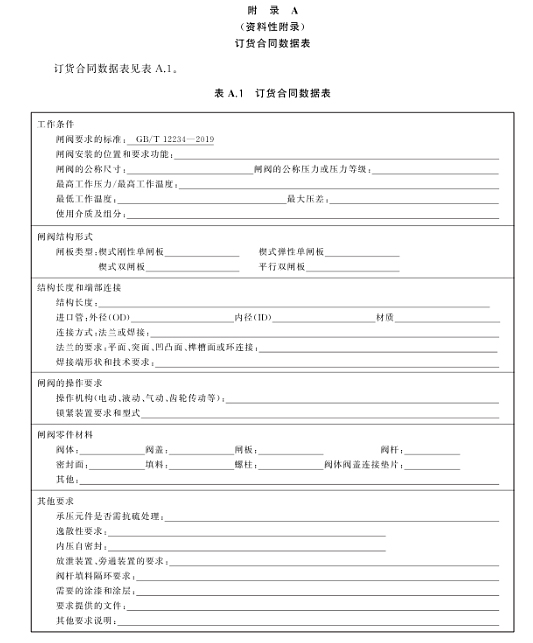

 附錄A(資料性附錄)訂貨 合同數據表....19

前 言
 本標準按照GB/T 1.1-2009給出的規則起草。
本標準代替GB/T 12234- 2007《石 油、天然氣工業用螺柱連接閥蓋的鋼制閘閥》，與
 GB/T 12234- 2007 相比主要技術內容變化如下:
——增加了DN650~ DN1050閘閥的公稱尺寸(見第1章);
——增加了閥體端部法蘭的與閥體焊接的焊后熱處理要求(見4.4.3);
——增加了DN600~ DN1050尺寸范圍的壁厚和閥桿最小尺寸(見4.4.4、4.10.2);
——增加了PN20、PN50 、PN100、PN150等公稱壓力對應的Class級(見4.4.4.4.5.6、
4.10.2);
——修改了閥體與閥蓋連接螺柱的要求(見4.7,2007年版的4.7);
——修改了閥體與閥蓋螺柱強度計算的要求(見4.7.3,2007年版的4.7.2);
——修改了閥桿最小直徑的要求(見4.10.2,2007年版的4.4.6);
——增加了允許負偏差尺寸的規定(見4.10.2);
——增加了閥桿微泄漏試驗的要求(見4.11.6);
——修改了填料和填料箱函的要求(見4.11,2007年版的4.11);
——修改了材料的要求,增加了閥桿材料硬度的要求(見5.1.4,2007年版的5.5)。
本標準由中國機械工業聯合會提出。本標準由全國閥門標準化技術委員會(SAC/TC 188)歸口。
本標準起草單位:合肥通用機械研究院有限公司、中核蘇閥科技實業股份有限公司、武漢鍋爐集團閥門有限責任公司、上海良工閥門廠有限公司、環球閥門集團有限公司、上正閥門集團有限公司、遠大閥門集團有限公司、江蘇蘇鹽閥門機械有限公司、上海美科閥門有限公司、浙江 石化閥門有限公司、浙江伯特利科技有限公司、保一集團有限公司、安徹省屯溪高壓閥門有限公司、上海高中壓閥門股份有限公司、五洲閥門股份有限公司、精工閥門有限公司、凱瑞特閥 業有限公司、南通市電站閥門有限公司、上海凱科閥門制造有限公司、上海滬工閥門廠(集團)有限公司、天津市塘沽第一閥門有限公司、良工閥門集團有限公司、江蘇慶海石油機械有限公司、江蘇圣泰閥門有限公司、維都利閥門有限公司、河南省高山閥門有限公司、浙江中信閥門有限公司、江蘇誠功閥門科技有限公司、鄭州中力泵閥制造有限公司、埃尼斯閥門 集團有限公司、君品集團有限公司、浙江金龍自控設備有限公司、浙江億科閥門有限公司、安徽銅都流體科技股份有限公司。 本標準主要起草人:王曉鈞、龍?jiān)骑w、呂召政、毛劍韻、吳光忠、趙章正、梁素芳、韓正海、康世屏、蘇荊攀、金克雨.張曉忠、吳志軍、鄧?yán)^林、汪春臣、楊連成、 李運龍、張建華、王鴻、楊雄軍、項喜昌、楊雄飛、韓文豪、嚴濤、王學豐、楊全慶、楊選標、陳雙河、楊林鵬、黃光文、湯裕浩、余金權、徐遠紅、  王詩楊。

本標準所代替標準的歷次版本發布情況為:
 --- GB/T 12234- 1989,GB/T 12234-2007。

石油、天然氣工業用螺柱連接閥蓋的鋼制閘閥

1范圍

本標準規定了石油、天然氣工業用螺柱連接閥蓋的鋼制閘閥(以下簡稱閘閥)的結構型式、技術要求、材料、試驗方法、檢驗規則、標志.防護、包裝和貯運。
本標準適用于公稱壓力PN16~PN420、公稱尺寸DN25~DN1050,壓力等級Class150~
 Class2500、公稱尺寸NPSI~NPS42,適用溫度-46 C~550 C的法蘭或焊接連接閘閥,包括:明桿螺紋和支架形式(升降式閥桿、非升降式手輪),金屬密封副,楔式單閘板、楔式雙閘板、平行雙閘板結構閘  閥和壓力自緊密封閥蓋的閘閥。
 端部為螺紋連接和卡箍連接的閘閥可參照?qǐng)?zhí)行。
2規范性引用文件
 下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件,僅注日期的版本適用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改單)適用于本文件。
 GB/T 150.3壓力容器第部分:設計
 GB/T150.4壓力容器第4部分:制造、檢驗和驗收
 GB/T152.4緊固件六角頭螺栓和六角螺時用沉孔
 GB/T 196普通螺紋基本尺寸
GB/T 197普通螺紋公差
GB/T228.1金屬材料拉伸試驗第1部分:室溫試驗方法
GB/T 798活 節螺栓
 GB/T 5796(所有部分)梯形 螺紋
GB/T 9113整 體鋼制管法蘭
GB/T 9124鋼制管法蘭 技術條件
GB/T 12220 工業閥門標志
GB/T 12221金屬閥門 結構長度
GB/T 12222多回轉閥門驅動裝置的連接
GB/T 12224鋼制閥門 一般要求
GB/T26480閥門的檢驗和試驗
GB/T 26481 閥門的逸散性試驗
JB/T 106閥門的標志 和涂漆
JB/T 8858 閘閥靜壓壽命試驗規程
NB/T 47013.2承壓設備 無損檢測 第2部分:射線檢測
NB/T 47013.3承壓設備 無損檢測第 3部分:超聲檢測.
NB/T 47013.4承壓設 備無損檢測
 第4部分:磁粉檢測
 NB/T 47013.5 承壓設備無損檢測
第5 部分:滲透檢測
SY/T0599天然氣地面設施抗硫化物應力開裂和應力腐蝕開裂金屬材料技術規范
ISO 15848-1工業閥門微漏氣的測量 、試驗和鑒定程序第1部分:閥門的分類體系和型式試驗鑒定程序(Industrial valves- Measurement， test and qualification procedures for fugitiveemissions- Part 1: Classification system and qualification procedures for type testing of valves)
 ISO 15848-2工業閥門微漏氣的 測量、試驗和鑒定程序第 2部分:閥門產品驗收試驗( Indus-trial valves一Measurement, test and qualification procedures for fugitive emissions- Part 2: Produc-tion acceptance test of valves)

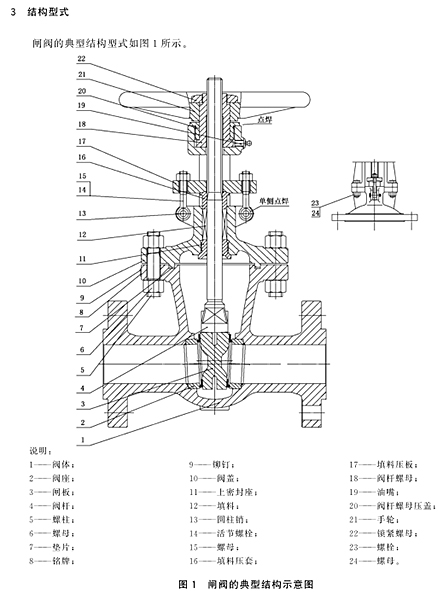

3 結構型式

4 技術要求
 4.1壓力-溫度額定值
4.1.1殼體的壓 力-溫度額定值應符合GB/T 12224的規定。
4.1.2閘閥內部所采用的密封件或零件材料的允許使用壓力溫度等級低于閘閥殼體材料壓力-溫度等級,其允許使用壓力-溫度值應按閘閥內部所采用密封件或零件材料的壓力溫度值.并應在閘閥的銘牌上予以標明。
4.1.3雙閥座密封的閘 閥處于關閉位置時,閥體中腔內會積存介質。當溫度升高或降低時,介質的膨脹會造成中腔內壓力的升高值過大,可能使閘閥殼體破壞。有這種情況的,應在訂貨合同中予以說明。
 制造商應考慮在閥體的中腔增設泄壓裝置.以不超過閘閥的許用壓力。使用者也應于注意。
4.2結構長 度
結構長度及偏差應符合GB/T1221的規定,或按訂貨合同的要求。
4.3連接端
4.3.1法蘭連 接端應符合GB/T9113的規定。法蘭密封面應符合GB/T 9124的規定,或按訂貨合同的要求。
4.3.2焊接連 接端的尺寸應符合GB/T 12224 的規定,或按訂貨合同的要求。碳素鋼焊接端閥體的碳含量應不超過0.23% ,碳當量應不大于0.43%。
4.4閥體
4.4.1閥體應鑄造或鍛造成型。
4.4.2已鑄造成型的法蘭連接端的閥體,不應將端法蘭去除后改為焊接端的閘閥。

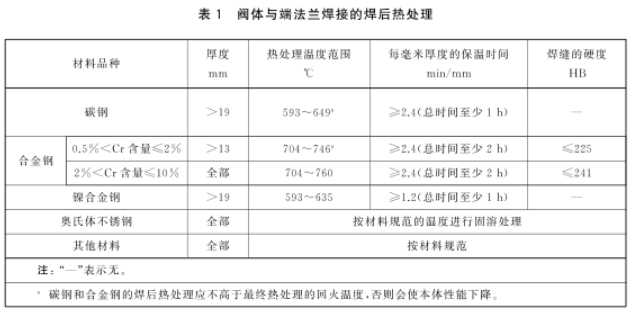

4.4.3閥體與端法蘭采用焊接時.端法蘭應采用對接焊形式的鍛制法蘭,焊接應符合GB/T150.4的規定。用于輔助焊接的墊環應在焊接后去除。碳鋼和合金鋼的焊后熱處理應不高于最終熱處理的回火溫度。焊后的熱處理按表1的規定。

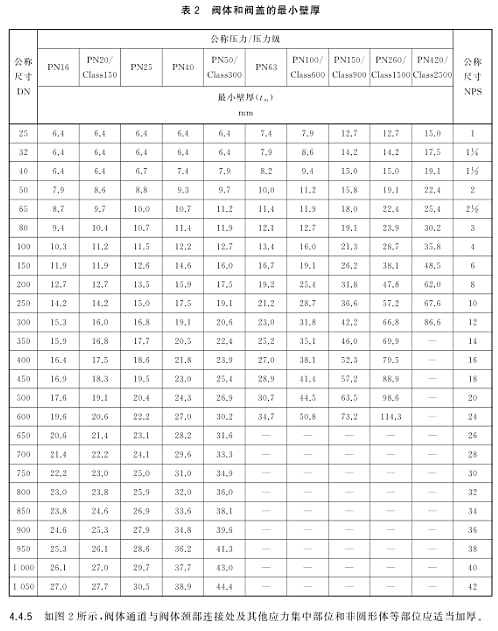

4.4.4閥體的最小壁厚(1_)按表 2的規定;焊接連接端閥體時.距焊接端2 tn距離內的壁厚應不小于0,77 tm

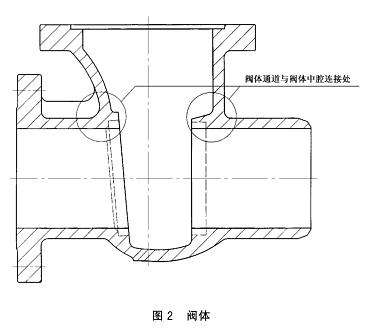

4.4.5如圖2所示，閥體通道與閥體頸部連接處及其他應力集中部位和非圓形體等部位應適當加厚。

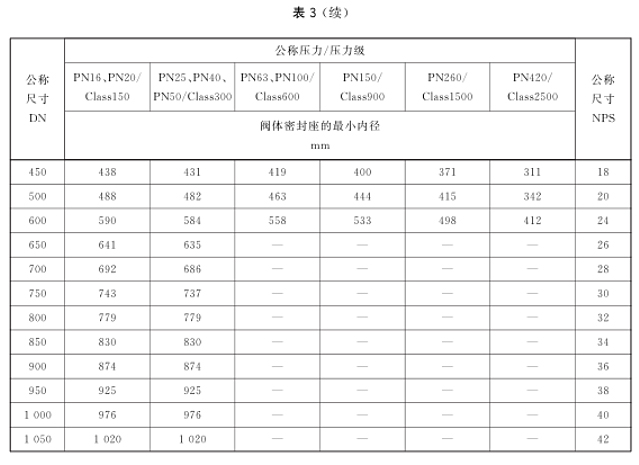

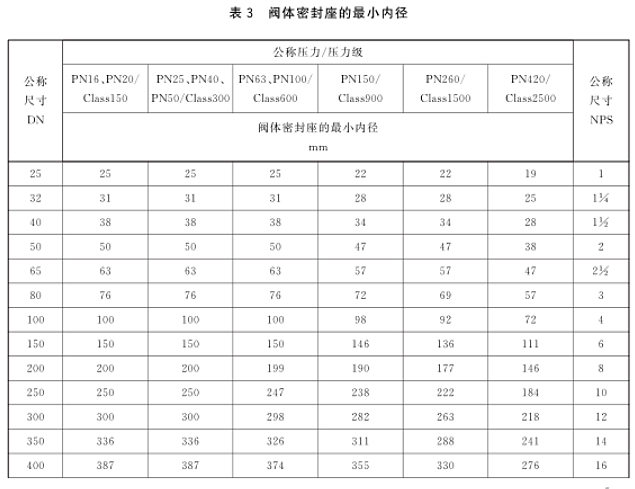

4.4.6閥體密封座的內徑應不小于表3的規定,帶扳手支點螺紋連接式的閥體密封座除外。其他閥座的內徑應與閥體流道的內徑一致

4.4.7奧 氏體不銹鋼閘閥的閥座密封面可在閥體上直接加工。當閥座密封面采用合金材料或硬質合金材料時.宜采用堆焊焊到單獨的閥座圈上(根據堆焊操作方式和工藝的堆焊層數).經加工后的堆焊層厚度應不小于2 mm.閥座圈再用螺紋或焊接的連接方式固定在閥體上。公稱尺寸不大于DN50(NPS2)的閥體的閥座圈可采用滾壓或脹接的方式。

4.4.8閥體閥座密封面的內徑和外徑應倒角或倒圓。閥座與閥體裝配時,可使用黏度不大于煤油的輕質潤滑油,不應采用密封劑。
4.4.9訂貨合同有 要求時,可在閥體上設置放泄孔.放泄孔應符合GB/T 12224的規定。如果放泄孔僅用于壓力試驗,則該孔的公稱尺寸應不大于DN15。
4.4.10閥體端部連接法蘭和中法蘭的背面應加工或按GB/T152.4的規定锪平。
4.5閥蓋.

4.5.1閥蓋應按閥體制造的技術要求鑄造或鍛造整體成型。

4.5.2閥蓋 上應有一個圓錐形或球形的上密封。上密封座應采用襯套鑲在閥蓋上,或在閥蓋處

堆焊不
 銹鋼或硬質合金。堆焊層加工后最小厚度應不小于1.6 mm。奧氏體不銹鋼閥蓋的上密封

面可直接加
 工而成。

4.5.3閥蓋的閥桿孔應設計有適當?shù)拈g隙,使其既能保證閥桿順利的升降,又能防止填料的擠出。

4.5.4宜使用活 節螺栓壓緊填料壓蓋,不應采用焊接或承插焊附加在閥蓋上。活節螺栓應符合 GB/T 798的規定,螺母用采用粗制六角厚螺母。

4.5.5訂貨合同有 要求時,可在閥蓋上設一個不大于DN15的螺孔,采用螺塞進行堵塞。

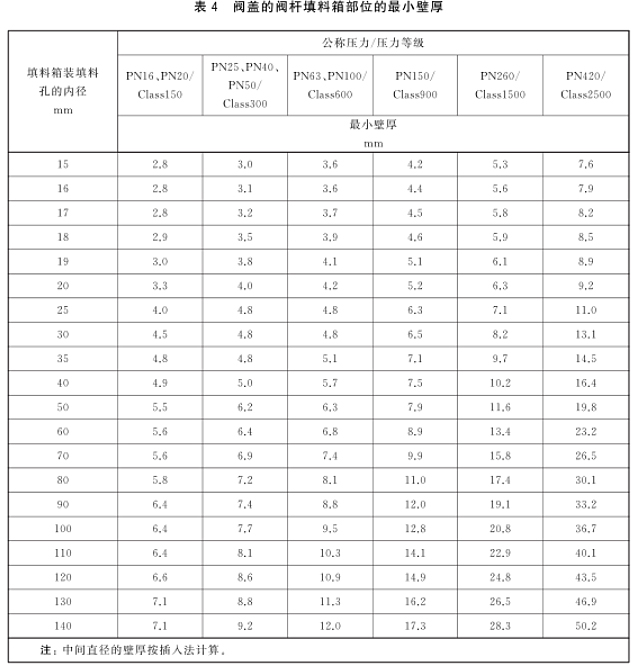

4.5.6除閥桿填料箱和加長閥蓋頸部位置外.閥蓋最小壁厚按表2的規定;閥蓋的閥桿填料箱部 位的最小壁厚按表4的規定。

4.6 閥體與閥蓋的連接

4.6.1閥體與閥 蓋應采用法蘭.墊片.螺柱螺母的連接形式應采用壓力自密封閥蓋的連接形式。閥體與閥蓋的連接結構和強度應符合GB/T 150.3的規定。

4.6.2閥體與閥蓋的連接法蘭應采用平面、突面.凹凸而.棉槽面或環連接;公稱壓力大于PN25的閘閥 不應采用平面法蘭。

4.6.3閥蓋 與閥體連接法蘭的螺母支撐表面應與法蘭密封面平行,平行度不超過士1".

4.6.4閥體 和閥蓋連接處法蘭的密封墊可以采用下列的一種:
 a)非金屬平墊片(非石棉墊片);
 b)金屬包覆墊片;

c) 柔性石墨復合增強墊片:
 d) 柔性石墨波齒復合墊片:
 e) 帶有加強環柔性石棉纏繞墊片:
 f) 金屬環形墊(八角墊、橢圓墊);

 g)用戶協議規定的其他墊片。
 除金屬環形墊外,其他沒有加強圈的墊片應采取防止墊片被壓散的措施(如安裝在有止口的凹槽 內)。公稱壓力大于PN25的墊片應不超出螺柱孔的內緣。

4.6.5公稱壓力大于PN25或DN65的閘閥的閥體與閥蓋連接法蘭應是圓形的。

4.6.6為便于裝配,墊片可使用比重不大于煤油的潤滑油,但不應使用密封脂和潤滑脂。

4.7閥體與閥蓋的螺柱連接

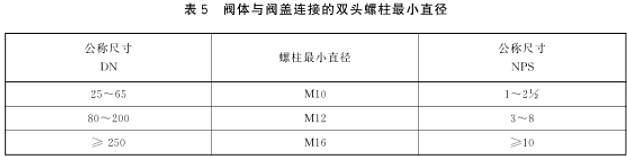

4.7.1閥體 與閥蓋連接應采用全螺紋雙頭螺柱,配六角厚螺母。全螺紋雙頭螺柱的數量應不少于4個，

 其最小直徑按表5的規定。

4.7.2小于 M27的螺柱和螺母的螺紋可采用粗牙螺紋;大于或等于M27的螺柱和螺母的螺紋應采用螺距不大于3 mm的螺紋。螺紋尺寸和公差應符合GB/T 196和GB/T 197的規定。

4.7.3閥體 與閥蓋連接螺柱的總有效截面積應符合GB/T 12224的規定。

4.8 閘板

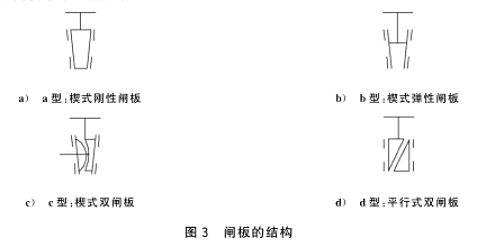

4.8.1閘板可采用單閘板或雙閘板。單閘板分楔式剛性單閘板和楔式彈性單閘板;雙閘板分模式雙閘板和平行式雙閘板.如圖3所示。

4.8.2 模式單閘板 上應有兩個獨立的密封面與閥體閥座吻合;平行式雙閘板應具有內部撐開機構,關 閉時可使其與閥體的閥座密封面吻合。

 4.8.3 設計結構應保證不論閘閥的安裝方向如何,各種閘板都不會與閥桿分離和脫落,并保證閘板和閥桿在任何方向都能保持同軸方向。

4.8.4 閘板應有與閥體導向筋相配的導向槽.以保證閘板和閥桿在任何方向都能正常啟閉。閥體導向筋不應伸出超過閥座孔通道。閥體導向筋和閥體導向槽應考慮相互配合間隙.磨損,介質腐蝕、沖蝕.或這些因素的綜合影響。訂貨合同有要求時，閥體導向筋和閥體導向槽可采取表面硬化處理。

4.8.5 除平行式雙閘板外,在閘閥完全開啟時,閘板應完全升離閥座通孔。

4.8.6 奧氏 體不銹鋼閘閥閘板的閥座密封面可在閥體上直接加工;當閥體閥座密封面需要用合金材料或硬質合金材料時,宜采用堆焊到單獨的閥座圈上(根據堆焊操作方式和工藝的堆焊層數),經加工后的堆焊層厚度應不小于2 mm.

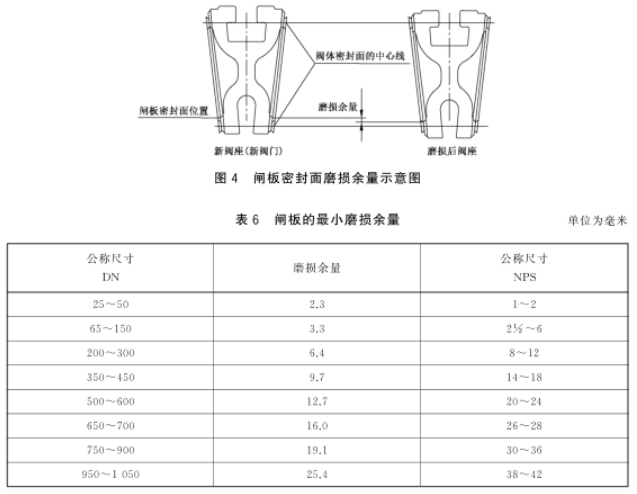

 4.8.7楔式閘閥設計應考慮密封面的磨損,閘板密封面中心應高于閥體密封面中心。當閘板密封面磨損時,閘板位置下降后應仍能保證閥體和閘板密封面完全吻合。閘板的磨損余量見圖4,閘板的磨損余量應不小于表6的規定。

4.9 支架

4.9.1支架與閥 蓋的設計可為整體或分體。分體連接支架在連接面處應有適當?shù)亩ㄎ慌浜厦?以保證支架與填料孔同軸。支架與閥蓋可采用螺柱或螺栓連接。螺柱或螺栓連接應保證閥門在最大操作載荷力下不出現破壞。

4.9.2拆卸閥桿螺母時 ,不應從閘閥上取下支架或閥蓋。

4.9.3支架與閥桿螺母的承壓接觸面應是平的和光滑的,應加裝油嘴潤滑承壓接觸面。

4.9.4連接支架與驅動裝 置的法蘭尺寸應符合GB/T 12222的規定。

4.10閥桿和 閥桿螺母
 4.10.1閥桿的設計應考慮閘閥在各種使用條件下的操作力。閥桿在軸向力作用下應保證閘閥承壓區 域內的閥桿與閘板連接頭及閥桿各部分的強度大于螺紋根部的強度。

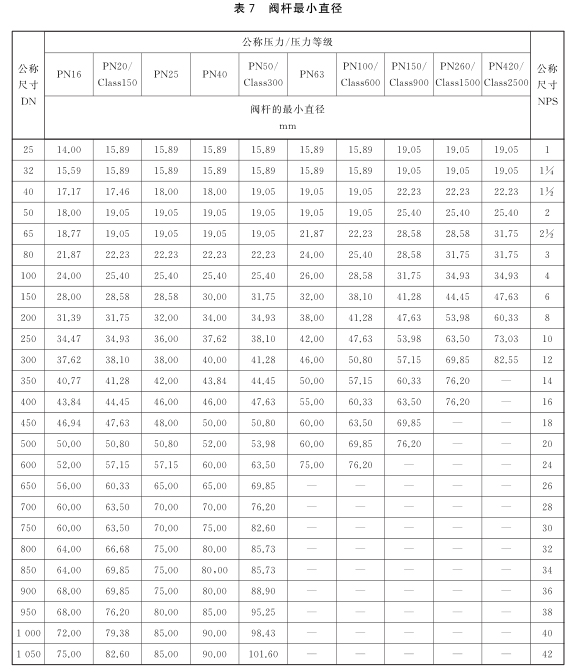

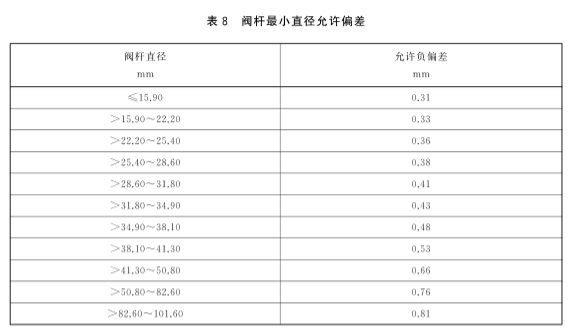

4.10.2閥桿最小直徑, 即閥桿與填料接觸段的外徑,應符合表7的規定,閥桿最小直徑的允許偏差見表8。

閥桿的梯形螺紋外徑可小于閥桿最小直徑,但不應超過1.6 mm。與填料接觸段的閥桿表面粗糙度(Ra)值應不大于0.8 pm,閥桿總長的直線度應小于1 mm/m.

4.10.3閥桿與 閥桿螺母接觸面應是梯形螺紋;梯形螺紋應符合GB/T 5796的規定.或按訂貨合同的要 求加工。直接用手輪操作閥桿的閘閥應采用左旋螺紋。閥桿與閥桿螺母的旋合長度應不小于閥桿直徑 的1.4倍。

4.10.4閥桿應由整體材料制成.不應采用組合焊接或螺紋組合等形式。

4.10.5楔式閘 板和閥桿之間應采用T形頭連接;雙閘板和閥桿之間可采用螺紋連接。閥桿與閘板連接應采用能防止閥桿旋轉的結構。

4.10.6閥桿應有一個四 錐形或球面形的上密封面，當閘閥全開時與閥蓋的上密封座吻合,但上密封并 不意味著當閥門處于壓力下可用于添加或更換填料。

4.10.7閥桿螺母的設計應保證閘閥在開啟狀態下將手輪拆卸后,閥桿和閘板仍保持原有位置,即閘板和閥桿不會落下。

4.10.8閥桿螺母與手輪的連接可采用六邊形,帶鍵槽的圓柱體或具有相等強度的其他結構.
4.10.9閥桿螺母應用帶螺紋的軸承壓蓋壓在支架頂部內轉動。軸承壓蓋應采用點焊或緊定螺釘固定 防松,不應采用鉚固或尖沖等簡單方法鎖定。

4.10.10工廠制造的閘閥在關閉后,其閥桿的螺紋應伸出閥桿螺母頂部。公稱尺寸小于或等于DN150時。閥桿螺紋伸出部分的最大值應是磨損余量的5倍;公稱尺寸大于DN150時,閥桿螺紋伸出部分應不小于閘板的磨損余量的3倍。

4.10.11閥桿螺母和支架之間的所有接觸面應是平行的平面。公稱壓力不小于PN63、公稱尺寸不小于DN250(NPS10)的。及公稱壓力不小于PN100(Class600).公稱尺寸不小于DN150(NPS6)的閘閥，應提供帶潤滑裝置的滾珠軸承或滾柱軸承。

4.11填料 和填料箱

4.11.1在未壓緊之前,填料的截面應是方形或矩形的。

4.11.2除有特殊要求外,填料箱 的深度應不少于5圈未經壓縮的填料的高度。填料箱與填料接觸表面粗糙度(Ra)值應不大于3.2 pm。

4.11.3閥桿最小直徑不大于49mm時,填料箱孔的內徑應是閥桿直徑加兩倍填料的寬度再加0.4mm之和;閥桿最小直徑大于49 mm時,填料箱孔的內徑應是閥桿直徑加兩倍填料的寬度再加0.8 mm之和。

4.11.4填料壓 蓋應由填料壓板和填料壓套(用球面自動對準)組成。填料壓板應是帶有兩個安裝活節螺栓的通孔(不開口)法蘭。填料壓套球面頂端外徑應有一個臺肩.以防止壓套完全進入填料箱中。填料壓套外徑與填料箱的間隙應小于填料套內徑與閥桿的間隙。填料壓蓋的螺栓可是下列形式之-一:

 a)活節螺栓通過穿孔眼的銷固定在閥蓋上.固定銷有防止脫落的措施;
 b)螺柱穿過閥蓋頸部法蘭的通孔，并用兩個螺母固定在法蘭上(在法蘭的兩側都有螺母)。

4.11.5訂貨 合同有要求時,可提供填料隔環。在填料隔環每一端面上應有兩個彼此錯開180*的通孔 或GB/T196規定的M3螺紋孔.以便使用夾具安裝或拆除。在填料箱對應填料隔環中部處鉆孔,攻錐管螺紋并配注脂閥或螺塞。錐管螺紋的公稱尺寸應不小于DN8。填料箱外錐管螺紋處應有符合GB/T12224規定的凸臺。如果使用隔環,填料箱的深度應不小于隔環下3個未經壓縮的填料環加隔環厚度再加隔環上3個未經壓縮填料環的高度。

4.11.6訂 貨合同有要求時，閥門應能滿足GB/T 26481.ISO 15848-2.1SO 15848-1 的逸散性型式試驗。

4.12操作

4.12.1除在訂貨合同中有規定外,閘閥應采用逆時針方向?yàn)殚_的手輪直接操作。

4.12.2操作閘 閥應采用不多于6根輪輻的"輪輻和輪緣"型手輪。手輪可為一體式結構,或幾種成型形狀材料的碳鋼拼制手輪。拼制手輪的強度和剛度應與一體式結構的相當。

4.12.3安裝在閥桿螺母 上的手輪應由鎖緊螺母固定。在手輪上應有"開"或"開""關"字樣及旋轉 方向。

4.12.4若采用鏈輪.齒輪傳動或電動等驅動裝置操作.買方應在訂貨合同中提出要求,如:鏈輪的操作尺寸.齒輪傳動箱.上手輪的方位.電動,液動.氣動或其他驅動裝置的型式.閘閥的最大工作壓差和溫度，以及輸入電源的條件等。

4.13旁通裝置
 訂貨合同中有要求時,應提供旁通裝置。旁通裝置管道的連接位置和方式應符合GB/T 12224的規定。

4.14靜壓壽 命

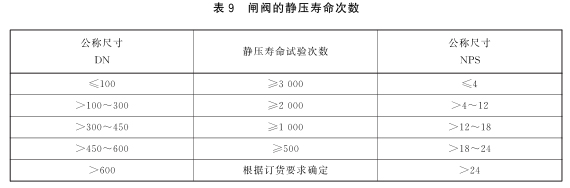

 閘閥靜壓壽命試驗次數應符合表9的要求。

4.15無損檢測

4.15.1采用組焊形式的閥體.連接端法蘭應進行連接焊縫表面和內部的無損檢測。內部缺陷檢

測結果應不低于NB/T 47013.2或NB/T 47013.3的II級;表面缺陷檢測結果應符合NB/T

47013.4或NB/T 47013.5的I級。

4.15.2所有 焊接連接端閘閥的焊接端部位應進行表面無損檢測,檢查結果應為NB/T 47013.4

或NB/T 47013.5的I級。

4.15.3采用公 稱壓力不小于PN250的合金材料和符合GB/T 12224規定的特殊壓力級鑄造閘閥,每設計一種新模型時,前5臺的閥體和閥蓋應逐個按GB/T12224的要求對承壓部位進行射線檢測。以后每5臺應至少抽取1臺進行檢測,不足5臺時，也應抽取1臺進行檢測。如果其中1臺檢測結果不合格,其余4臺應逐臺進行檢查。

4.16壓力 試驗

4.16.1閘閥的殼體試驗、密封試驗和上密封試驗應符合GB/T26480的規定。
4.16.2帶有電動,氣動 液動等驅動裝置的閘閥在進行密封試驗時,應按閥門的允許工作壓力和工作壓差,用所配

置的驅動裝置啟閉操作閘閥進行密封試驗。

5材料

5.1閘閥的材料

5.1.1主要零件材 料

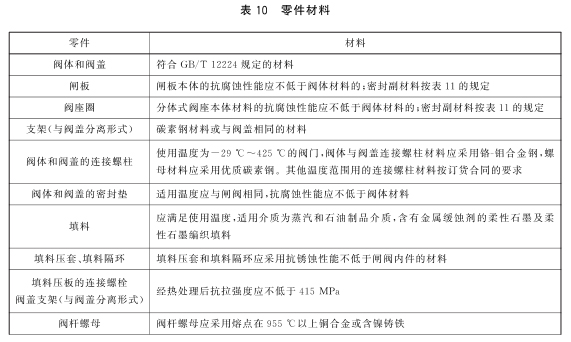

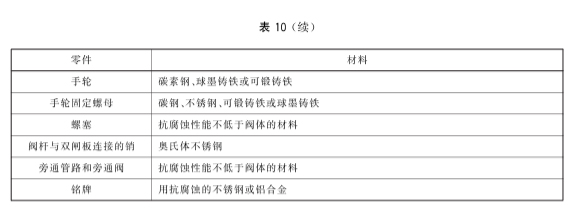

 閘閥的閥體.閥蓋和閥蓋支架等零件的材料(除閥桿.密封副材料、閥內與介質接觸的其他零件)按表10的規定。

5.1.2焊接端 閥體的碳當量
 閥體材料為碳素鋼材料的焊接端連接的閘閥的化學成分應符合下列

要求:
 a)碳素鋼或碳錳鋼的含碳量不超過0.23%;鉻鑰(Cr-Mo)合金鋼的會碳量不超過0.15%;
 b) 碳當量(CE)應不大于0.43%。

 注:碳當量(CE)計算公式CE - w(C) + w( Mn)/6 +[w(Cr) + w(Mo) + w(V)]/5 +[w(Ni) + w(Cu)]/15.結果

用百分號表示。
 5.1.3密封副材料

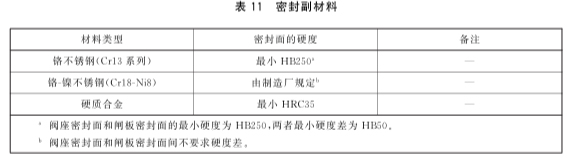

 密封副應采用有抗腐蝕.耐磨性能的不銹鋼.Cr合金或硬質合金,可按表11選用。

5.1.4 閥桿和.上密封閥座

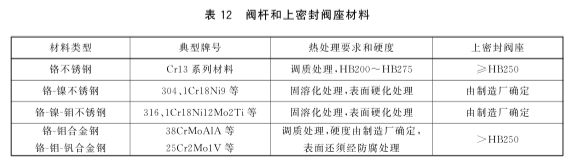

 閥桿和上密封閥座應采用具有抗腐蝕性能,不低于閥體材料的不銹鋼材料、耐熱合金鋼等,并按要求進行熱處理,可按表12選用。

5.2 抗腐蝕要求

5.2.1訂貨合同有抗硫要求時，應通過熱處理的方法改善閘閥承壓殼體中對硫化物應力腐蝕開裂敏感材料的抗硫性能。材料的熱處理方法應符合相關標準或工藝的規定。承壓材料的抗硫化物應力開裂和抗應力腐蝕開裂的試驗按SY/T 0599的要求進行。

5.2.2訂貨合同有耐腐蝕要求時,螺柱及螺母應采用鉻鎳鑰不銹鋼材料,并應進行相應的熱處理,控制適當?shù)牟牧嫌捕取?/p>

6試驗方法
 6.1總則
 閘閥的檢驗如下:
 a)在裝配過 程中對閥門進行檢驗,應使用非破壞性檢驗方法;
 b)檢查

原材料 人廠檢驗記錄,工序過程記錄.焊接和堆焊記錄,熱處理記錄.無損檢測記錄等;
 c) 壓力

試驗。

6.2壓力試驗
 閘閥的壓力試驗應按GB/T 26480的規定執行。

6.3閥體壁厚測量
 用測厚儀或?qū)Ｓ每ǔ邷y量閥體流道.中腔及閥蓋部位的壁厚。

6.4閥桿直徑測量
 用游標卡尺測量與填料接觸區域的閥桿直徑及閥桿梯形螺紋外徑。

6.5閥桿硬度測量

用硬度計在閥桿光桿部位測量,測量3點取平均值。

6.6密封面硬 度測量
 用硬度計在閘板的兩個密封而的中心區域各測量3點,取平均值。

6.7閘板磨損余量測量
 關閉閘閥達到密封狀態,測量閥體通道內下端部位閘板密封面超出閥座密

封面的高度。

6.8 關閉件組合拉力試驗
 將楔式閘板.閥桿和閥桿螺母組合到一起,用試驗專用夾具連接閘板中

心,并用專用工裝安裝到閥
 桿螺母上(拉伸時.僅閥桿螺母的支撐面受力類似閘閥的安裝使用狀

態).用拉伸試驗機夾緊兩個工裝夾
 具拉伸,直至拉斷破壞。

6.9 材質成分分析
 采用光譜分析法分析被檢測零件本體材料的加工表面,或在加工表面6mm之

下取樣,采用化學法
 進行材料元素分析。

6.10閥體材 質力學性能
 用與閥體同爐號.同批熱處理的試棒按GB/T228.1規定的方法進行。
 6.11逸散性試驗
 按GB/T 26481.ISO 15848-1規定的方法進行。

6.12靜壓壽 命試驗
 按JB/T 8858規定的方法進行。

6.13閥體標志檢查
 目視檢查閥體表面鑄造或打印標記內容。

6.14銘牌內 容檢查
 目視檢查閘閥銘牌上打印標記內容。

6.15無損檢測
 按4.15對所要求部位進行檢查。

7檢驗規則

7.1 出廠檢驗

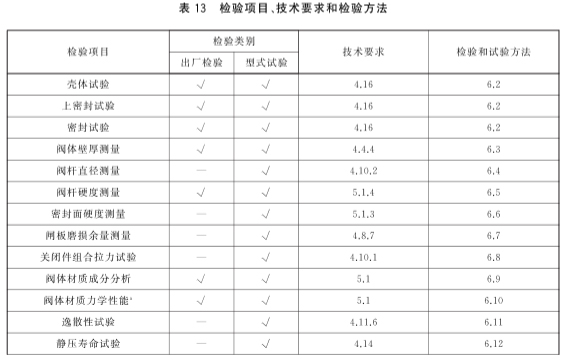

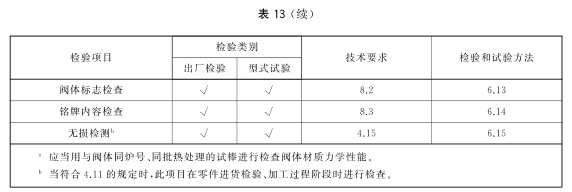

 閘閥應逐臺進行出廠檢驗,檢驗合格后方可出廠.檢驗項目、技術要求和檢驗方法按表13的規定。

7.2型式試驗

7.2.1有 下列情況之-一時,應對樣機進行型式試驗.試驗合格后方可批量生產:
 新產品試制定

型;
 .正式生產后,如產品結構、材料.工藝有較大改變可能影響產品性能。

7.2.2技術協議要求進行型式試驗時,應抽樣進行型式試驗。抽樣可在生產線終端的檢驗合格產品中隨機抽樣,也可在產品成品庫中隨機抽取,或從已供給用戶但還未使用,并保持出廠狀態的產品中隨機抽取1臺。對整個系列產品進行質量考核時,應根據該系列范圍的大小情況,抽取2個或3個典型規格進行試驗。

 7.2.3靜壓壽命試驗在已抽的產品中任選--臺進行試驗。

7.2.4 型式試驗的全部試驗項目應符合表13的規定。

8標志

8.1標志的內容
 閘閥應按GB/T 12220的規定進行標記,并應符合
 8.2和8.3的規定。

8.2 閥體和閥蓋上的標志

8.2.1閥體 上應注有下列永久標記:
 .制造廠名或商標標志;
 閥體材料或代號;
 公稱壓力或壓力等級;

 公稱尺寸或管道名義直徑數;
 熔煉爐號或鍛打批號:
 產品的生產系列編號。

8.2.2閥蓋 上應注有下列永久標記:
 ——閥蓋材料;

——公稱壓力
 公稱尺寸:

——熔煉爐號或鍛打批號。

8.3 銘牌.上的標志
 閘閥的銘牌應包括以下內容:

——制造廠名;

——公稱壓力或壓力等級;

——公稱尺寸或管道名義直徑數;
 產品的生產系列編號:

——在38 C時的最大工作壓力;

——最高允許使用溫度和對應的最大允許工作壓力;

——材料(閥體.閘板.密封副等);

——執行標準編號(GB/T 12234)。

8.4 單流向閥的標志
 閘閥為單流向時,應在閥體上注有流向永久標記,或用一個獨立的流向銘牌牢固地設置在連接閥體與管道的法蘭上。

9防護、包裝和貯運

9.1除奧氏體不銹鋼和高合金耐腐蝕不銹鋼的閘閥外,其他閘閥的表面應按JB/T106的規定或按用戶要求的顏色涂漆;流道表面、螺紋連接端的螺紋應涂以容易去除的防銹油脂。

9.2閘閥應放置 在包裝箱內。應用木質材料,木質合成材料、塑料或金屬材料封蓋封堵保護閘閥的連接管道的端口,封蓋的形狀應帶凸耳邊。

9.3在運輸中,閘閥應處于關閉狀態,應裝在包裝箱內。

9.4 訂貨合同數據表參見附錄A。
