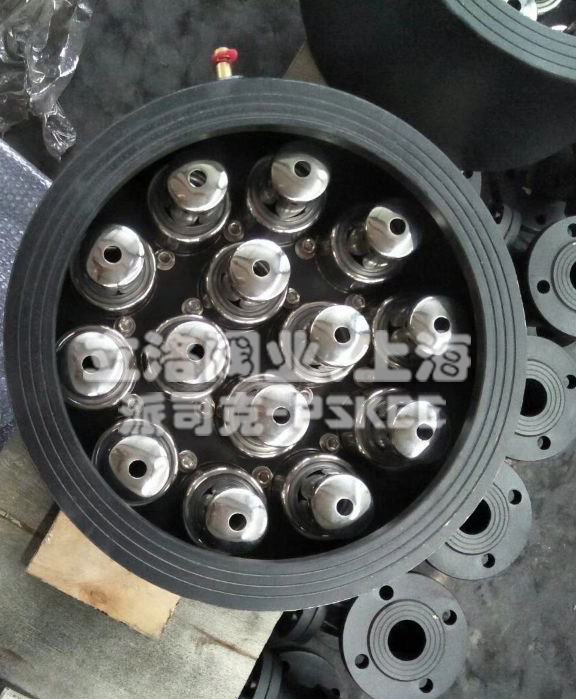

動態定流量平衡閥產品簡述：
動態流量平衡閥可在工作壓差范圍內精確的控制管路流量，使整個系統能時刻保持平衡。無需對整個管道
進行煩瑣的阻力計算。無需人工調節，可省去大量人力，安裝空間也不受限制，同時也避免了人為的破壞性調節。能夠防止因流量過大而造成對設備的損耗，提高設備的耐用性和安全性，整個水系統簡潔、可靠，無須安裝同程管道，節省成本、安裝及材料費用。
動態定流量平衡閥技術參數:
閥體：鑄鐵。鑄鋼、不銹鋼
閥芯：不銹鋼 表面經鍵鎳處理
最大工作溫度: 110度
誤差:5%
壓差范圍: 14-220KPa ，35-41KPa
對夾式
連接：DN20-DN450
對夾式
出廠時設定流量;(2-1400立方米/小時)
動態定流量平衡閥壓降的計算:
與動態流量平衡閥工作的最小壓降值相同(14KPa或35KPa )
流量與壓降
| 口徑 | 閥芯數 | 閥芯數 | P范圍 | 流量(m3/h) | 小壓差 |
| 65 | 1 | 1 | 14-220 | 2-18 | 14 |
| 65 | 1 | 1 | 35-410 | 3-27 | 35 |
| 80 | 1 | 1 | 14-220 | 16-31 | 14 |
| 80 | 1 | 1 | 35-410 | 19-38 | 35 |
| 100 | 1 | 1 | 14-220 | 16-31 | 14 |
| 100 | 1 | 1 | 35-410 | 19-38 | 35 |
| 125 | 1 | 2 | 14-220 | 16-61 | 14 |
| 125 | 1 | 2 | 35-410 | 19-77 | 35 |
| 150 | 1 | 4 | 14-220 | 16-122 | 14 |
| 150 | 1 | 4 | 35-410 | 19-154 | 35 |
| 200 | 2 | 7 | 14-220 | 32-215 | 14 |
| 200 | 2 | 7 | 35-410 | 38-270 | 35 |
| 250 | 4 | 11 | 14-220 | 64-338 | 14 |
| 250 | 4 | 11 | 35-410 | 77-425 | 35 |
| 300 | 6 | 15 | 14-220 | 95-460 | 14 |
| 300 | 6 | 15 | 35-410 | 115-580 | 35 |
| 350 | 10 | 19 | 14-220 | 160-580 | 14 |
| 350 | 10 | 19 | 35-410 | 190-730 | 35 |
計算實例:
所需壓降=動態流量平衡閥工作的最小壓降14KPa或35KPa泵的
揚程=以上所需壓降+系統其他的壓降。
其中的閥芯決定流量.閥體內安裝多個閥芯,流量范圍廣。
