自力式調節閥使用說明書

產品用途：

ZZY型自力式壓力調節閥是不需要任何外加能源，利用被調介質自身能量而實現自動調節的執行器產品。該產品最大特點，能在無電、無氣的場所工作，同時又節約了能源，壓力設定值在運行中可隨意調整。采用快開流量特征，動作靈敏、密封性能好，因而它廣泛應用于石油、化工、電力、冶金、食品、輕紡、機械制造與居民建筑樓群等各種是工業設備中用氣體、液體及蒸汽介質減壓、穩壓(用于閥后調節)，或泄壓、穩壓(用于閥前調節)的自動控制。

作用原理：

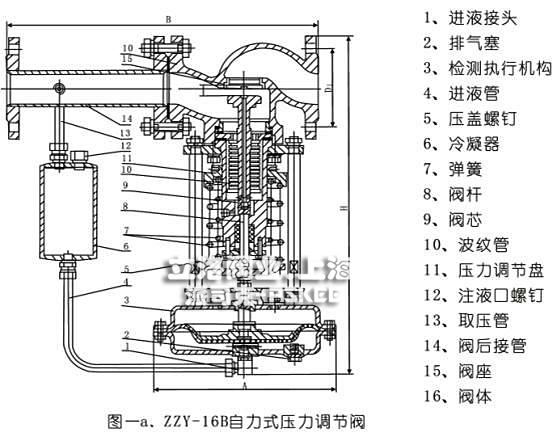

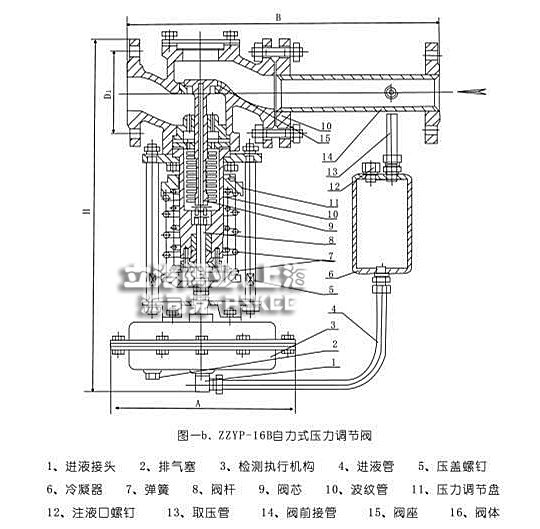

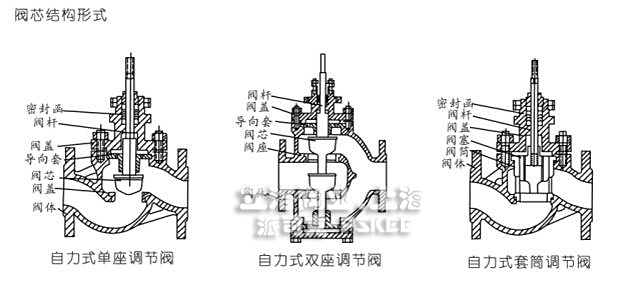

1.調節閥主要有檢測執行機構、調壓閥、冷凝器與閥后接管等四部分組成，其結構(見圖一)。

  圖一a、用于控制閥后壓力調壓閥，閥的作用方式為壓閉型。其原理如下:介質由箭頭方向流入閥體、經閥芯、閥座節流后輸出。另一路經冷凝器(介質為蒸汽時使用)冷卻后,被引入執行機構作用于膜片，上，使閥芯隨之發生相應的位移，達到減壓、穩壓之目的。如閥后壓力增加，作用于膜片，上的力增加，壓縮彈簧，帶動閥芯，使閥門開啟度減小，直至閥后壓力下降到設定值為止。同理，如閥后壓力降低，作用在膜片上的減小，由于彈簧的反作用力，帶動閥芯，使閥門開啟度增大，直到閥后壓力上升到設定值為止。

圖-b.用于控制閥前壓力的調壓閥，閥的作用方式為壓開型。其原理如下:介質由箭頭方向流入閥體，另一路經冷凝器(介質為蒸汽時使用)冷卻后，被引入執行機構作用于膜片上，使閥芯隨之發生相應的位移，達到泄壓、穩壓之目的。如閥前壓力增加，作用于膜片.上的力增加，壓縮彈簧，帶動調芯，使閥門開啟度增大，直到閥前壓力下降到設定值為止。同理，如閥前壓力降低，作用于膜片.上的力減少，由于彈簧的反作用力，帶動閥芯，使閥門開啟度減小，直到閥前壓力上升到設定值為止。

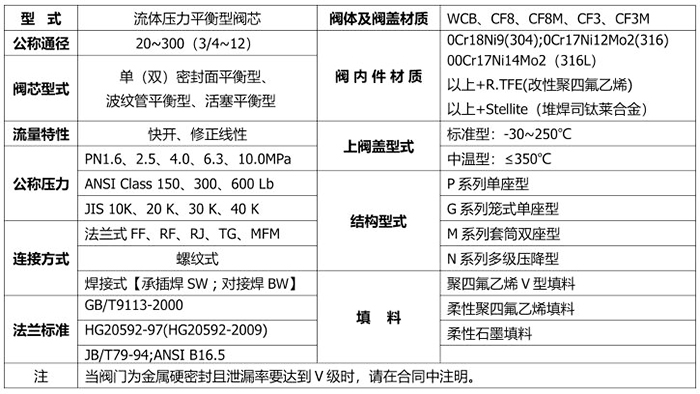

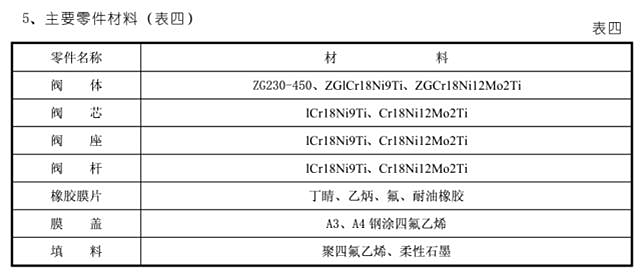

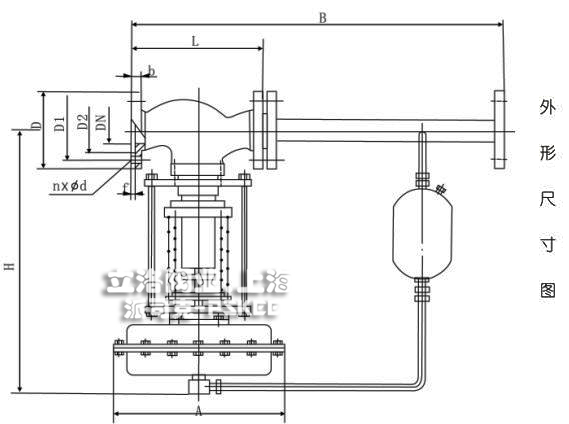

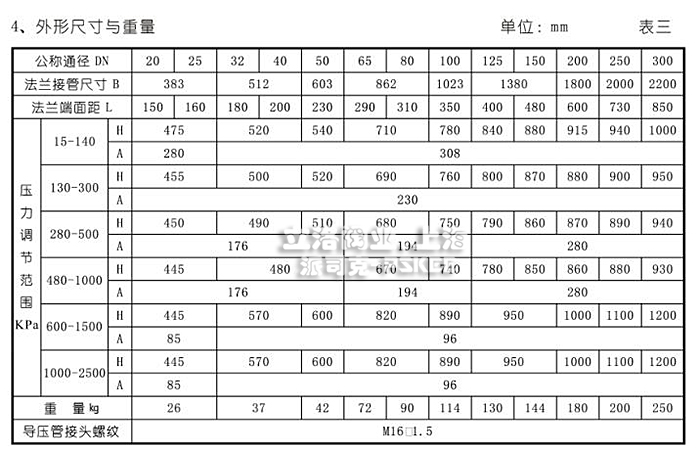

技術參數：

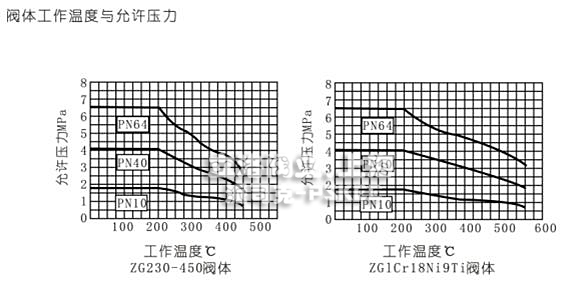

性能指標：

2、壓力調節范圍確定

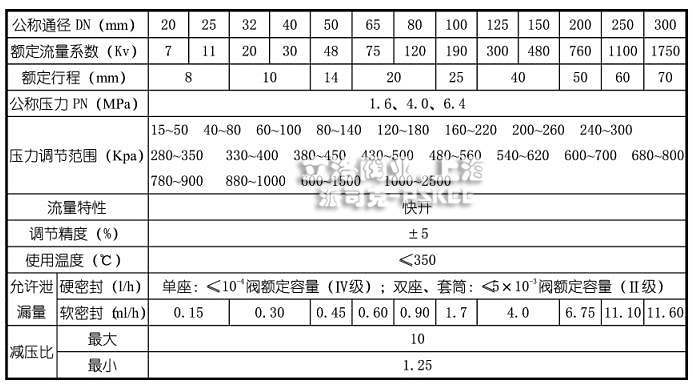

壓力調節范圍分段，見主要參數及性能指標表，控制壓力應盡量選取在調節范圍中間值附近(見表一)。

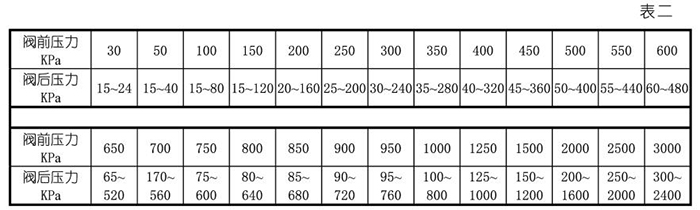

3、閥后壓力調節閥，其閥前壓力與閥后壓力的關系自力式調節閥本身是一個調節系統，閥本身又有-定的壓降要求，對閥后壓力調節閥(B型)，為保證閥后壓力在-定范圍內，其閥前壓力必須達到一定值，其要求可參見表二。

安裝時，注意以下幾點:

(1)冷凝器必須高于調壓閥的執行機構而低于閥后(閥后調壓閥)或閥前(閥前調壓閥)接管，以保證冷凝器內充滿冷凝液。

(2)取壓點應取在離調壓閥適當?shù)奈恢�，閥前調壓閥應大于2倍管道直徑，閥后調壓閥應大于6倍管道直徑。

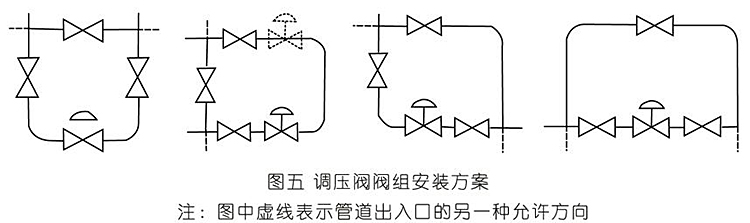

(3)為便于現場維修及操作，調壓閥四周應留有適當空間，閥前后應設置截止閥與旁路手動閥，如圖五所示。

(4)調壓閥口徑過大(DN>100時)，應有固定支架。

(5)介質流動方向與閥體.上箭頭指向一致，前后管道中心應對準調壓閥兩法蘭中心，避免閥體受過大的應力。

(6)閥前應設置過濾器以防止介質中雜質堵塞。

(7)調節閥應安裝在環境溫度不超過-25C~55C的場合。

2、使用

在常溫下使用氣體或低粘度液體場合時的操作程序: (參見圖三 )

(1)緩慢開啟閥前后截止閥。

(2)擰松排氣塞，直至氣體或液體從執行機構溢出為止。

(3) 然后重新擰緊排氣塞，調壓閥即可工作。所需壓力值的大小可通過壓力調節盤的調整而得到，調整時，注意觀察壓力表示值，動作應緩慢，不得使閥桿跟著轉動。

使用蒸汽場合時的操作程序: ( 參見圖四)

(1)從冷凝器上擰下注液口螺釘。

(2)擰松執行機構排氣塞。

(3)使用漏頭通過注液口加水直至排汽孔流出為止。

(4)擰緊排氣塞，繼續注水直至溢出注液口。

(5)擰緊注液口螺釘。

(6)緩慢開啟調壓閥前后截止閥。

(7)調整壓力調節盤，并觀察壓力表示值達到要求為止。

3、維修

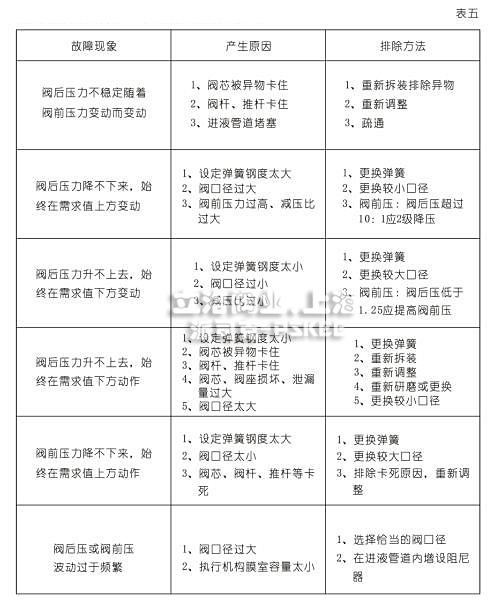

調節閥投入運行后，一般維護工作量很小，平時只要觀察閥前、閥后壓力示值是否符合工藝所需值要求即可。另外，觀察填料函與執行機構是否滲漏，若滲漏應擰緊或更換填料及膜片。調壓閥常見故障排除方法(見表五)

四、安裝、使用與維護

1.安裝

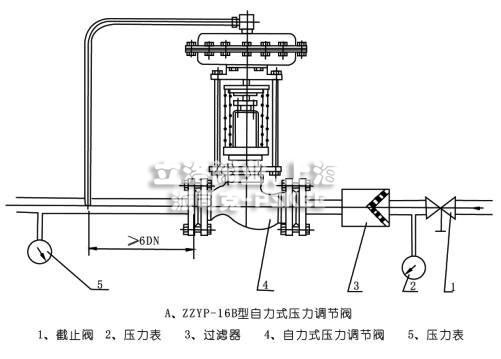

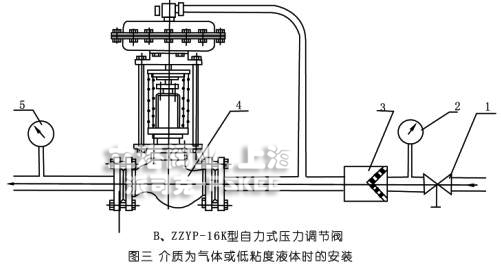

閥在常溫下(<80C) 氣體或低粘度液體介質中使用時，此時與通常的氣動薄膜調節閥相同為直立安裝在水平管道上，如圖三所示。

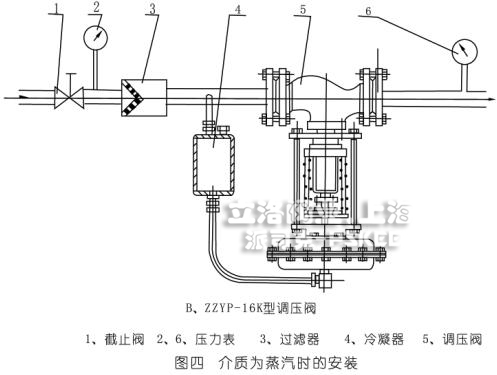

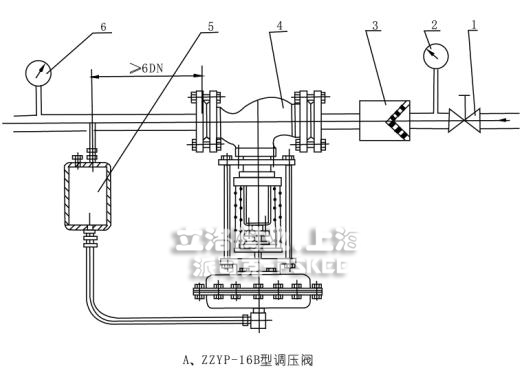

如果使用的介質為蒸汽時，自力式壓力調節閥需倒立安裝在水平管道上，如圖四所示。
