中華人民共和國國家標準

GB/T 4213- 2008

代替GB/T 4213- 1992

氣動調節閥

目次

前言..................III

1 范圍..................I

2規范性引用文件.....I

3術語和定義..........1

4產品分類及通用要求....1

5技術要求..........2

6試驗方法............7

7檢驗規格............11

8標志.包裝和貯存.....11

前言

本標準是修訂并代替GB/T 4213- :1992(氣動調節閥》。

本標準與GB/T 4213- 1992 的主要區別如下，

——更新規范性引用文件:

——對公稱通徑系列及公稱壓力等級系列進行部分修改與補充;

——對信號范圍作刪減;

——增加死區的最大允許值:

——對回差及始終點偏差的要求和檢驗范圍作修改;

——增加對噪聲預測計算的考慮;

——檢驗規則中對閥單獨出廠時增加泄漏量試驗要求;

——對標志部分進行修改以突出強制性標志;

——將其中部分帶有要求性或規定性的注改為正文;

——按照GB/T1.1-2000的規定進行了編輯性修改。

本標準由中國機械工業聯合會提出。

本標準由全國工業過程測量和控制標準化技術委員會(SAC/TC 124)歸口.

本標準負責起草單位:上海工業自動化儀表研究所.

本標準參加起草單位:上海儀器儀表自控系統檢驗測試所、上海西派埃儀表成套有限公司.寧夏銀星能源股份吳忠儀表有限公司、天津精通控制儀表技術有限公司.上海自動化儀表股份有限公司自動化儀表七廠、鞍山自控儀表(集團)股份有限公司.重慶川僅十一廠有限公司。

本標準主要起草人:王炯、陳蒙南.李明華、王克強、馬玉山、王勇、楊建文.范萍、李雷、王燕.高強、王志澤、王艷。

本標準所代替標準的歷次版本發布情況為:

——GB 4213- 1984 .GB/T 4213- 1992.

氣動調節閥

1范圍

本標準規定了工業過程控制系統用氣動調節閥(亦稱控制閥)的產品分類、技術要求.試驗方法,檢驗規則等。

本標準適用于乞動執行機構與閥組成的各類氣動調節閥(以下簡稱調節閥).本標準中有關內容也適用于獨立的氣動執行機構和閥組件.

本標準不適用于承受放射性工作條件等國家有特定要求工作條件的調節閥。

2規范性引用文件

下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件,其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準,然而,鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件,其最新版本適用于本標準。

GB/T 15464儀器儀表包裝通 用技術條件

GB/T 17213(所有部分)工 業過程控制閥

JB/T 8218-1999執行器術語

3術語和定義

GB/T 17213及JB/T 8218 - - 1999確立的術語和定義適用于本標準。

4產品分類及通用要求

4.1 按調節閥動作方式分類

a) 直行程調節閥;

b) 角行程調節閥。

4.2按調節閥調節方式分類

a) 調節型;

b)切斷型:

c) 調節切斷型。

4.3按調節閥作用方式分類

a) 氣關式;

b) 氣開式。

4.4按調節閥執行機構型式分類

a)氣動薄膜調節 闕;

b)氣動活塞調節 閥。.

4.5公稱通徑 (DN)

調節閥的公稱通徑DN后接數值應自下列優選數系中選取,單位為毫米:

6,10,15,20,25 , 32, 40, 50,65, 80, 100, 125, 150 , 200 , 250 , 300 , 350, 400, 450 , 500, 600, 700 , 800,900,1 000,1 200,1 400,1 600,1 800,2000.

4.6公稱壓力(PN)

調節閥的公稱壓力標志PN后接數值應自下列數值中選取,單位為1/10兆帕(1/10 MPa) ;

2.5,6,10,16 ,20,25 ,40 ,50 ,64 , 100,110,160,250, 260,320,420,1 600,2 500。

性:以PN標志的與以等級(class)形式標志的公稱壓力部分對應關系為: PN20:class 150; PN5O.class 300; PN64:

class 400; PN110.class 600; PN160.class 900; PN260.class 1500; PN420.class 2 500,

4.7輸入信號范圍

a)調節閥的標準輸人壓力信號范圍:20kPa~ 100kPa;

b)切斷型調節閥,輸人信號范圍可在氣源壓力額定值內任意選取;

c) 帶有電-氣閥門定位器的調節閥,標準輸人電信號范圍為直流1 mA~20 mA;

d)用戶(訂購方)要求 的符合其他標準或特定范圍的輸人電信號。

4.7輸入信號范圍

a)調節閥的標準輸人壓力信號范圍:20kPa~ 100kPa;

b)切斷型調節閥,輸人信號范圍可在氣源壓力額定值內任意選取;

c) 帶有電-氣閥門定位器的調節閥,標準輸人電信號范圍為直流1 mA~20 mA;

d)用戶(訂購方)要求 的符合其他標準或特定范圍的輸人電信號。

4.8氣源

4.8.1 氣源壓力的最大值,

a) 氣動薄膜調節閥600kPa;

b)氣動活塞調節閥:700kPa

4.8.2氣源的濕度

操作壓力下的氣源其露點應比調節閥工作環境溫度至少低10℃

4.8.3 氣源的質量

a)氣源應天 明心的油蒸氣、油和其他液體

b)氣源應無的冠的腐蝕性氣體 、蒸汽和面劑，

c) 帶定位器的部節閥氣源中固體做粒的含量應小于0.1 g/m2，且微粒直徑應小于30μm,含油量應小于100mg/m'.

4.9正常工作條件

除非另有規定，門閥在下述大氣條件中應能正常工作

a) 溫度:-250-+55℃或-40℃+70℃

b)相對濕度 :5%~100% ;

c)允許采用特殊的溫度等級，但溫度值應為 5℃的整倍數

4.10 信號接管螺紋

氣動執行機構與信可的配管道連接的螺紋尺寸為M10X1.M16X1. 5、RC1/4. RC3/8. RC1/2,按

照用戶(訂購方)要求也可采用其它尺寸.

4.11連接端型式和尺寸

a) 調節閥連接端型式為法蘭、焊接或螺紋;

b)調節閥連接端的型式和尺寸應符合GB/T17213-及其他相應國家標準和行業標準的規定;

c)用戶(訂購方)要求 采用的其他標準或特定的連接端型式和尺寸。

5技術要求

5.1 基本誤差

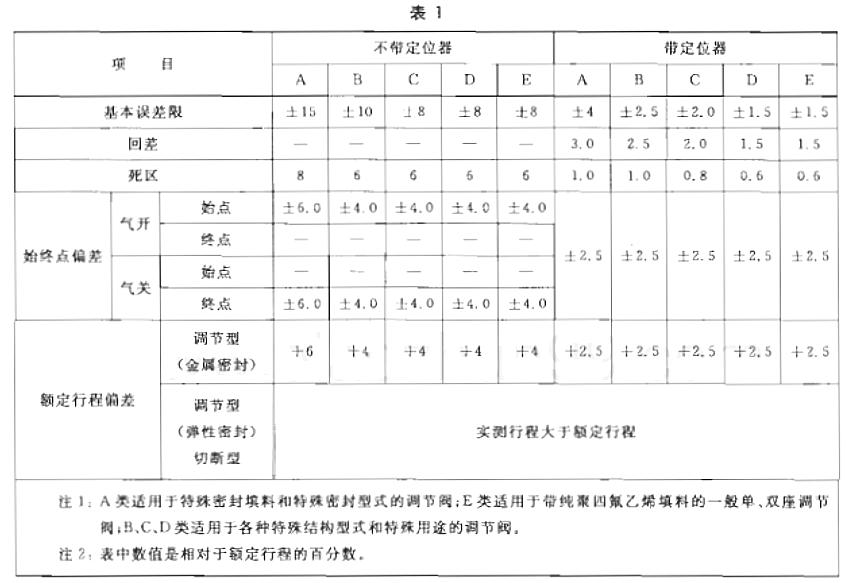

調節閥的基本誤差應不超過表1中規定的基本誤差限,基本誤差用調節閥額定行程的百分?jǐn)?shù)表示。

彈簧壓力范圍在20 kPa~ 100 kPa.40 kPa~200 kPa,60 kPa~ 300 kPa以外的調節閥及切斷型調節閥免于試驗。

5.2回差

調節閥的回差應不超過表1規定�；夭钣谜{(diào)節閥額定行程的百分?jǐn)?shù)表示。不帶定位器及彈簧壓力范圍在20 kPa~100 kPa.40 kPa~200 kPa ,60 kPa~ 300 kPa以外的調節閥及切斷型調節閥免于試驗。

5.3死區

調節閥的死區應不超過表1規定。死區用調節閥輸入信號量程的百分?jǐn)?shù)表示。彈簧壓力范圍在

20 kPa~ 100 kPa.40 kPa~200 kPa .60 kPa~-300 kPa以外的調節閥及切斷型調節閥免于試驗。

5.4 始終點偏差

當氣動執行機構中的輸人信號為上、下限值時,氣開式調節閥的始點偏差和氣關式調節閥的終點偏差應不超過表1的規定。始終點偏差用調節閥的額定行程的百分?jǐn)?shù)表示。切斷型調節閥免于試驗。

5.5額定行程偏差

氣關式調節閥的額定行程偏差應不超過表1規定。調節閥的額定行程偏差用額定行程的百分?jǐn)?shù)表示。

5.6 泄漏量

5.6.1 調節閥在規定試驗條件下的泄漏量應符合表2的規定。不應將本標準這一條款作為調節閥在

工作條件下安裝后預計其泄漏與否的依據。

5.6.2調節閥的泄漏等級除I級外,由制造廠自行選定。但單座閥結構的調節閥的泄漏等級不得低于

IN級;雙座閥結構的調節閥的泄漏等級不得低于I級。

5.6.3 泄漏量大于5 X10~3閥額定容量時,應由結構設計保證,產品可免于測試。

5.6.4泄漏應由下列代碼加以規定:

X1---泄漏等級如表2所示I ~VI;

X2-一試驗介質。G為空氣或氮?dú)�，L為水;

X3--試驗程序1 或2(見6.9.2)。

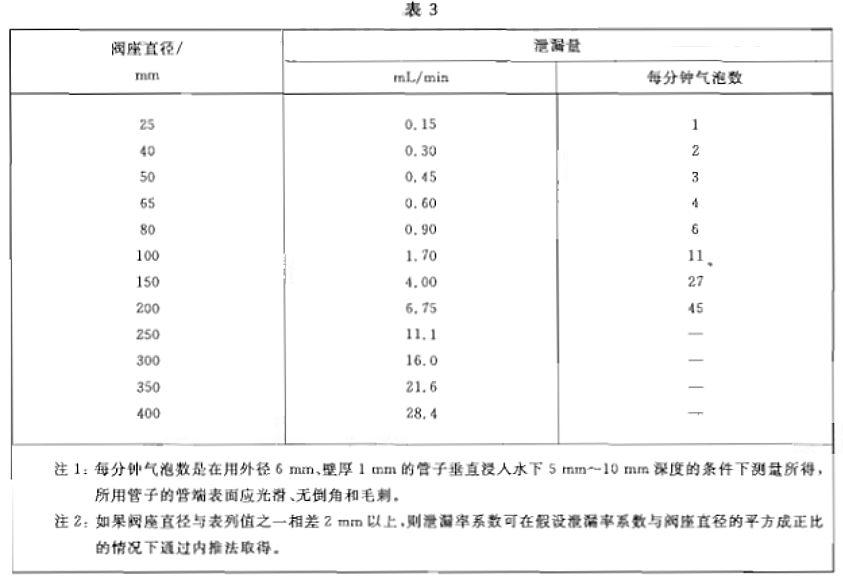

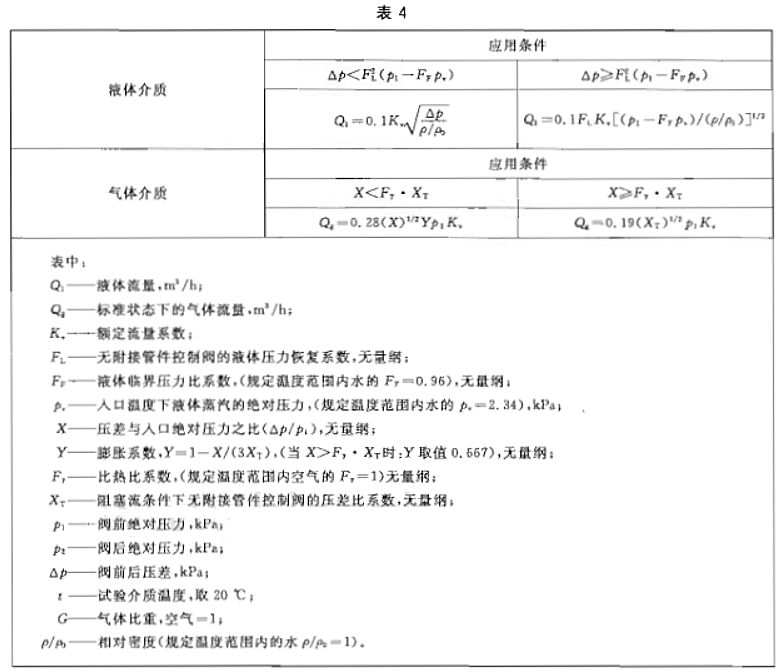

5.6.5 在計算確定泄漏量的允許值時，閥的額定容量應按GB/T 17213.2規定的方法計算(表4所列)。

5.7填料函及其他連接處的密封性

調節閥的城料函及其他連接處應保證在1.1倍公稱壓力下無滲漏現象。特殊用途調節閥的試驗壓力值由制造廠和用戶(訂購方)商定.

5.8 氣室的密封性

氣動執行機構的氣室應保證氣密。在額定氣源壓力下,5 min內薄膜氣室內的壓力下降不得大于2.5 kPa;氣缸各氣室內的壓力下降不得大于5 kPa.

5.9 耐壓強度

調節閥應以1.5倍公稱壓力的試驗壓力進行不少于3min的耐壓強度試驗,試驗期間不應有肉眼可見的滲漏。

5.10 額定流量系數

調節閥額定流量系數的數值由制造廠"規定,調節閥額定流量系數的實測值與規定值的偏差應不超過規定值士10%。當額定流量系數K.≤5時,應不超過規定值的士20%.

5.11 固有流量特性

制造廠應以圖或表的形式規定K.>1的各種規格.型式和節流組件結構的調節型調節閥的國有流量特性。在列表表示時,應該說明相對行程h=0.05,0. 1,0.2,隨后以0.1遞增,直至1.0的特定流量系數K..制造廠也可以提出除上述行程外的流量系數。
