中華人民共和國國家標準
GB/T 10869-2008
代替GB 10869-1989.
電 站 調 節 閥
中華人民共和國國家質量監督檢驗檢疫總局
發布
中國國家標準化管理委員會
目次
前言..........................................................II
1范圍.......................................................1
2規范性引用文件....................................1
5性能要求................................................3
6技術要求.................................................4
7檢驗 與試驗...........................................4
8質量證明書...............................................5
9標志、包裝保管和運輸...........................5
附錄A(規范性附錄)檢驗 規則......................6
附錄B(資料性附錄)訂 貨指南......................7
附錄C(資料性附錄)泄漏量試驗 方法...........8
附錄D(資料性附錄)額定 流量系數的測量....9
附錄E(資料性附錄)基本誤差.回差、死區和額定行程偏差試驗方法.........13
前言
本標準代替GB10869一1989《電站調節閥技術條件》。
本標準與GB 10869一1989相比主要變化如下:
——本標準的名稱改為《電站調節閥》;
——增加了規范性引用文件的導語部分和增減了規范性引用文件(1989版和本版的第2章);
——按照GB/T 17213. 1《工業過程控制閥 第1部分:控制閥術語和總則》對術語進行了修訂和增減(1989 版和本版的第3章);
——增加了 訂貨要求(本版的第4章);
——增加了 性能要求(本版的第5章);
——修改了技術要求(1989版的第4章和本版的第6章);
——修改了檢驗與試驗(1989版的第5章和本版的第7章);
——增加了質量證明書(本版的第8章);
——修改了標志.包裝、保管和運輸(1989版的第6章和本版的第9章);
——增加了 檢驗規則(本版的附錄A);
——增加了調節閥訂貨指南(本版的附錄B);
——增加了泄漏量試驗方法(本版的附錄C);
增加了額定流量系數的測量(本版的附錄D);
一增加了基本誤差.回差、死區和額定行程偏差試驗方法(本版的附錄E)。
本標準的附錄A為規范性附錄,附錄B、附錄C.附錄D.附錄E為資料性附錄。
本標準由全國鍋爐壓力容器標準化技術委員會(SAC/TC262)提出并歸口。
本標準由全國鍋爐壓力容器標準化技術委員會鍋爐分技術委員會(SC1)組織修訂。
本標準起草單位:哈爾濱哈鍋閥門股份有限公司、上海發電設備成套設計研究院。
本標準主要起草人:宋一新、張瑞.王澤清.萬勝軍、陳秀彬。
本標準所代替標準的歷次版本發布情況為:.
——GB 10869- 1989。
電站調節閥
1范圍
本標準規定了電站調節閥的術語、訂貨要求、性能要求、技術要求.檢驗與試驗、質量證明書、標志、
包裝、保管和運輸?shù)确矫娴囊蟆?/p>
本標準適用于火力發電機組汽水系統及燃油系統用調節閥(汽輪機調速系統用調節閥不在此范圍內)。
2規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件,其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準,然而,鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件,其最新版本適用于本標準。
GB/T 1047管道 元件DN(公稱尺寸)的定義和選用(GB/T 1047- 2005.ISO 6708 : 1995 ,MOD)
GB/T 1048管道元件 PN(公稱壓力)的定義和選用(GB/T 1048一2005,ISO /CD 7268: 1996.
MOD)
GB/T 4213氣動調節閥
GB/T 12221金屬閥門 結 構長度(GB/T 12221- -2005 , ISO 5752:1982 ,MOD)
JB/T 3595電站閥門一般要求
JB/T 5223工 業過程控制系統用氣動長行程執行機構
JB/T8219工業過程測量和控制系統用電動執行機構
3術語
下列術語適用于本標準。

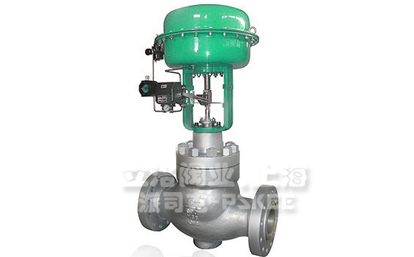

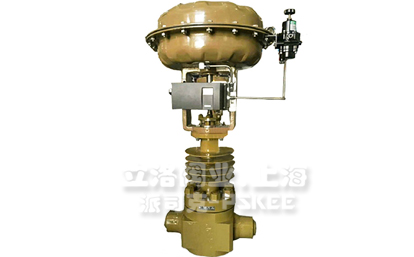

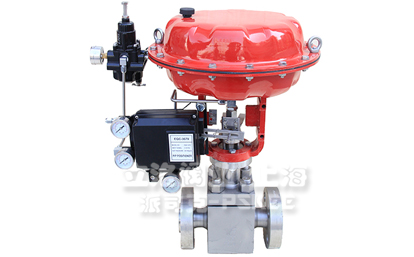

3.1調節閥
control valve
過程控制系統中由動力操縱來調節流體流量的裝置。它由執行機構和閥門組成。執行機構能按照控制系統發出的信號,改變閥門內部節流件的位置。
3.2執行機構actuator
將信號轉換成相應的運動.改變控制調節閥內部調節機構(節流件)位置的裝置或機構。該信號或驅動力可以是氣動、電動、液動或它們的任何一種組合。
3.3基本誤差intrinsic error
調節閥的實際上升、下降特性曲線與規定的特性曲線之間的最大偏差。用調節閥額定行程的百分?jǐn)?shù)表示。
3.4 回差hysteresis error
同一輸入信號上升和下降的兩相應行程值間的最大差值。用調節閥額定行程的百分?jǐn)?shù)表示。
3.5死區dead ban
輸入信號正、反方向的變化不致引起閥門流量有任何可察覺變化的有限區間。死區用調節閥輸入信號量程的百分?jǐn)?shù)表示。
3.6行程travel
閥內節流件從關閉位置起的位移。
3.6.1額定行程rated travel
節流件從關閉位置到指定全開位置上的位移。
3.6.2相對行程
h
某一指定開度上的行程有定行服之比。
3.6.3額定行程偏差實際行程與額定行口業，用額定行程的百分?jǐn)?shù)表示，
3.7額定流量在規定的試驗條件下,流體通過調節閥額定行程時的流量。
3.8泄漏量在規定的試驗條件下,流體通過安裝后處于關閉狀態的閥的流量。
3.9流量系數在規定條件下,即閥的兩端壓差為0.1 MPa,溫度為5C ~40C的水,某給定行程時流經調節閥以
t/h或m'/h計的流量數。
3.9.1額定流量系數
Kv
額定行程時的流量系數值,調節閥給定的流量系數通常是指額定流量系數。
3.9.2相對流量系數
φ
相對行程下的流量系數與額定流量系數之比。
3.10固有流量特性相對流量系數與對應的相對行程之間的關系。
3.11可調比R
在規定的偏差內,閥門最大流量系數與最小流量系數之比。
3.12阻塞流
不可壓縮或可壓縮流體在流過調節閥時所能達到的--種極限或最大流量狀態。無論何種流體,在固定的人口條件下,壓差增大而流量不進-步增大就表明是阻塞流。
3.13液體壓力恢復系數
在阻塞流條件下,實際最大流量與理論的非阻塞流的流量之比。
3.14液體臨界壓力比系數在阻塞流條件下,節流處壓力與調節閥入口溫度下的液體飽和蒸汽壓力之比。
3.15斜率偏差
流量特性曲線上相鄰兩點連線斜率的允許偏差。
4訂貨要求
為便于買方訂貨,附錄B給出了調節閥的基本訂貨要求指南。
5性能要求
5.1總則
除買方特殊要求外,在規定條件下,調節閥的基本誤差、回差、死區、額定行程偏差、固有流量特性、
嗓聲水平,泄漏量等性能指標應分別符合5.2~5.5的規定。
5.2基本誤差、回差 、死區,額定行程偏差

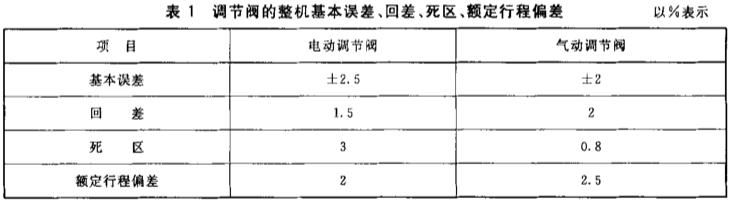

除非有特殊要求,調節閥的整機基本誤差、回差、死區及額定行程偏差應不超過表1的規定
5.3 固有流特性偏差
5.3.1斜率偏差
在相對行程h=0.1~0.9之間,實測的固有流量特性曲線每相隔10%額定行程對應兩點連線的斜
率的允許偏差,為制造廠在流量特性中規定的該兩點連線斜率的0.5倍~2倍。
5.3.2流量系數偏差
在相對行程h=0.1~0.9之間,各相對行程h的實測流量系數與制造廠在流量特性中規定值的偏
差不應超過士10(1/D)0.2 %。
5.3.3 額定流量系數偏差
額定流量系數(Kv)的實測值與規定值的偏差應不超過士10%。
5.4噪聲
調節閥正常運行時,在調節閥出口中心線同--水平面下游1m并距管壁1m處,其噪聲聲壓級應不
大于85 dB(A)。
5.5泄漏t

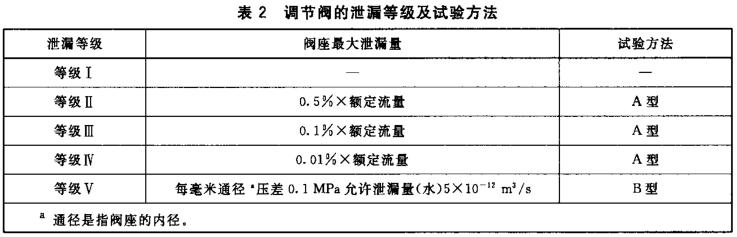

調節閥的泄漏量應符合表2的規定。
6技術要求
6.1調節閥的技術要求應符合JB/T 3595的有關規定。
6.2調節 閥的公稱壓力應符合GB/T 1048的規定。
6.3調節閥的公稱尺寸應符合GB/T1047的規定。
6.4調節閥的固有流量特性推薦直線、等百分比、快開和拋物線特性。其他特殊流量特性應由制造廠
和買方協商確定,但制造廠應給買方提供流量特性曲線。
6.5制造廠應提供調節閥的額定流量系數(Kv)。

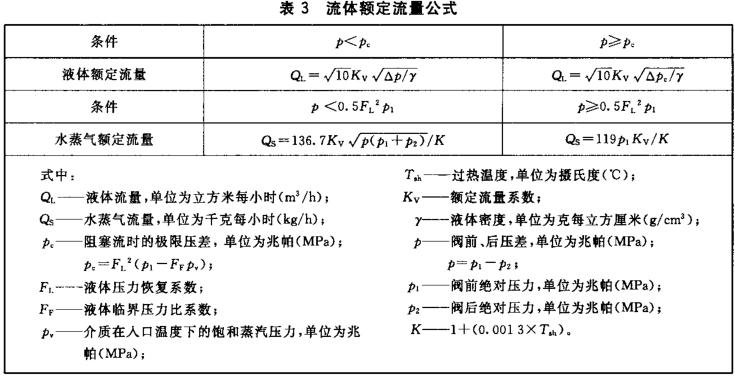

6.6調節閥的額定流量按表3中公式計算,計算燃油的額定流量時應在液體額定流量公式中增加黏度修正系數。

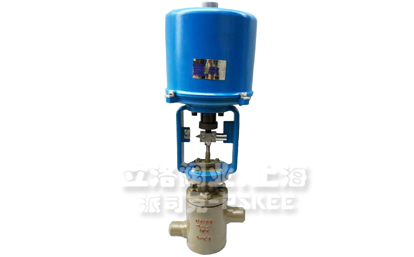

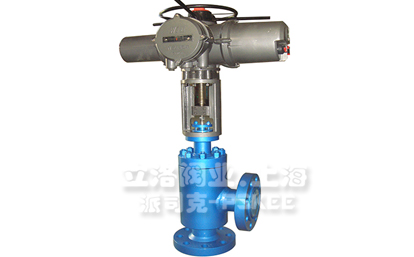

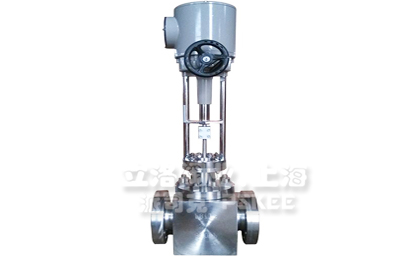

6.7調節閥推薦配用電動和氣動執行機構。執行機構的輸出力應分別滿足閥門開啟、關閉以及調節所
需的力,并符合GB/T 4213JB/T 5223和JB/T 8219的規定。其他執行機構由制造廠”與買方協商,其
防護等級、控制信號等由雙方商定。
6.8除買方特殊要求外,調節閥結構長度應符合GB/T 12221中截止閥的有關規定。
7檢驗與試驗.
7.1 調節閥的出廠檢驗和型式試驗應遵照附錄A的規定進行。
7.2調 節閥外觀質量檢驗、材料檢驗及無損檢測應符合JB/T 3595的規定。
7.3調節閥裝配好后,應逐臺進行殼體強度試驗,試驗壓力.持續時間及合格要求應符合JB/T3595的
規定。
7.4 調節閥填料函和其他連接處應保證在1.1倍公稱壓力下無泄漏現象;如按工作壓力考慮,則應保
證在1.25倍的工作壓力下無泄漏現象。
7.5 氣動執行機構氣室的密封性試驗應符合GB/T 4213的有關要求。
7.6泄漏等級為II級~V級的調節閥應進行泄漏試驗,各泄漏等級閥門所允許的泄漏量應符合表2的
規定。泄漏量試驗方法應參見附錄C的規定進行。
7.7調節閥額定流量系數的測量應參見附錄D的規定進行。
7.8調節閥的基本誤差、回差、死區和額定行程偏差試驗應參見附錄E的規定進行。
8質量證明書
產品質量證明書包含下列內容:
a)閥門承壓件材料的牌號、化學成分和力學性能報告;
b)無損檢測報告 ; .
c)殼體強度 試驗報告;
d)泄漏量 及密封試驗報告;
e)閥門外觀質 量檢驗報告。
9標志、包裝、保管和運輸
9.1調節閥的標志、涂漆、包裝、保管和運輸按JB/T3595的有關規定。
9.2調節閥出廠時應附帶下列技術文件,并封閉在能防潮.防水的袋內:
a)產品合格證;
b)產品質量證明書;
c)產品使用說明書;
d) 裝箱清單。
附錄A
(規范性附錄)
檢驗規則
A.1檢驗要求

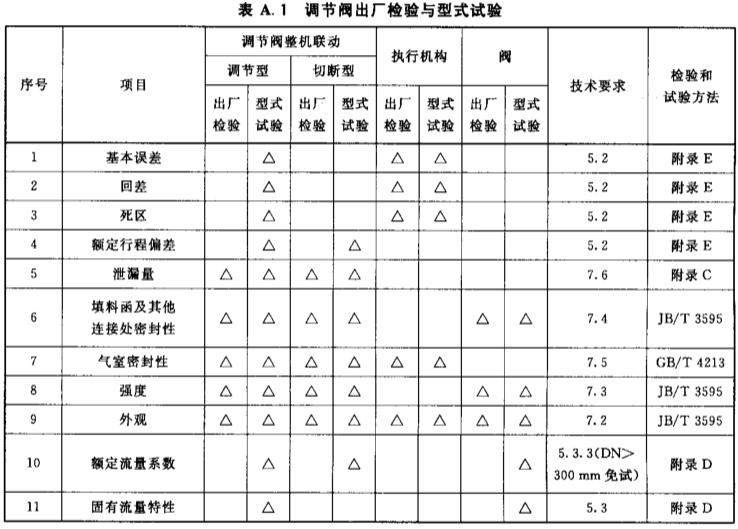

調節閥的出廠檢驗.型式試驗按表A. 1規定的技術要求和相應的試驗方法進行。執行機構和調節
閥單獨出廠時按表A.1中相應的規定進行檢驗與試驗。
A.2型式檢驗
有下列情況之一者,調節閥應進行型式試驗:
a)新產品或老產品轉廠”生產的試制定型鑒定;
b)正式生產后,如結構形式、尺寸等有較大改變可能影響產品性能時;
c)出廠檢驗結果與上次型式試驗有較大差異時;
d)國家質量監督機構提出進行型式試驗要求時。
附錄B
(資料性附錄)

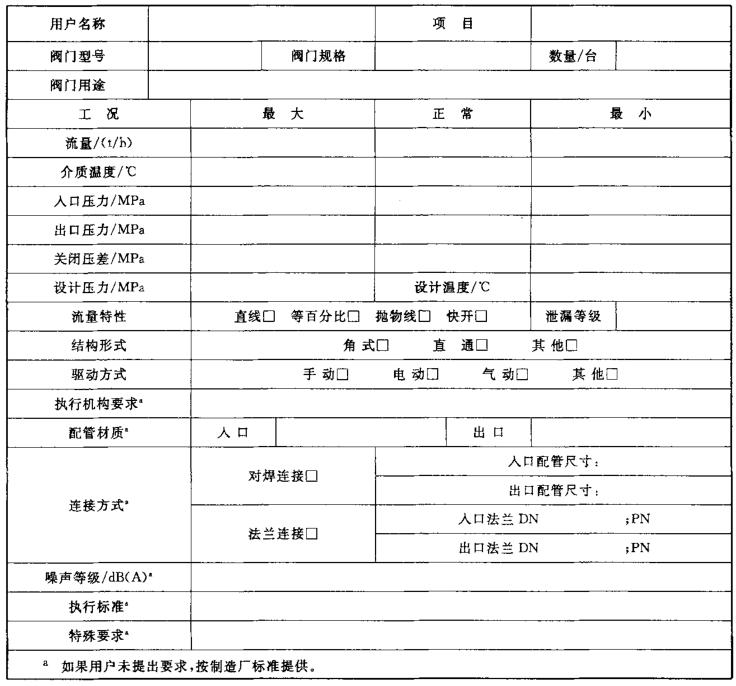

訂貨指南
附錄C
(資料性附錄)
泄漏量試驗方法
C.1A型試驗方法.
C.1.1試驗介 質為5C ~40C的清潔氣體(空氣或氮氣)或液體(水或煤油)。
C.1.2試驗介質壓力為0.35MPa,當閥的允許壓差小于0.35MPa時用規定的允許壓差。
C.1.3壓力 的測量精度為士2%。
C.1.4泄漏量的測量精度為士5%.
C.1.5試驗介質應從規定的閥體人口端進人,出口端應通向大氣或與壓頭損失低的測量裝置連接。
C.1.6執行機構應調整到規定的工作條件下,如果使用的氣體對正常關閉產生強烈沖擊力時,應當采
用彈簧或其他措施。如果試驗壓差低于閥門最大工作壓差時,不應對閥座負荷作任何增值補償。
C.1.7用水做試驗時,應當注意排除閥體和管道中的氣體。
C.2 B 型試驗方法
C.2.1試驗介 質為5"C ~40C潔凈的水或煤油。
C.2.2試驗時 ,介質壓差應為最大工作壓差或根據協議確定,最小壓力降不得小于0. 7 MPa.
C.2.3壓力測 量精度按C. 1.3的規定,泄漏量的測量精度按C.1.4的規定。
C.2.4試驗介 質應從規定的閥體入口端進入閥體。閥門關閉件處于開啟狀態，閥體組件包括出口部
分及其連接管應全部充滿介質,然后急速關閉。.
C.2.5調整執行機構,使其符合規定的工作條件,按照C.2.2的規定進行泄漏量試驗,執行機構的有
效關閉力應是規定的最大值,但不得超過最大值。
C.2.6當泄漏介質流量穩定時,應對其觀察一段時間,以便得到C.1.3規定的精度。
附錄
(資料性附錄)
額定流量系數的測量
D.1試驗設備
D.1.1
流試驗裝置

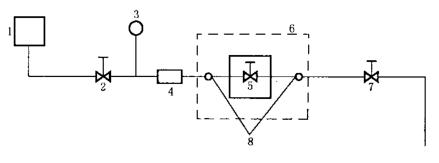

流量試驗裝置的安裝按圖D.1.
1一壓力源;
2-一試驗段前節流閥;
3一溫度傳感器;
4一流量傳 感器;
5一-試驗閥門;
6一試驗 段管路;
7一試驗段后節流閥;
8一壓力 測點。
圖D.1流量試驗裝置
D.1.2標準試驗段管路.
a)標準試驗段管路由閥前后的兩個直管段組成,直管段應有足夠的長度,以保證液體流速均勻,
具體要求參見表D.1。試驗段管路的公稱尺寸應與試驗調節閥的公稱尺寸- -致。

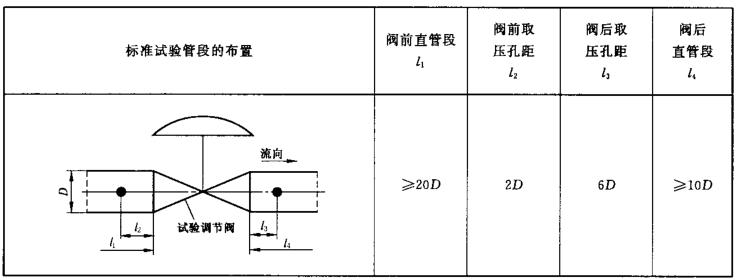

表D.1 標準試驗管段的布置及參數
b)試驗段管路的內表面應無鐵銹、氧化皮及任何足以引起激烈紊流的不規則形狀。

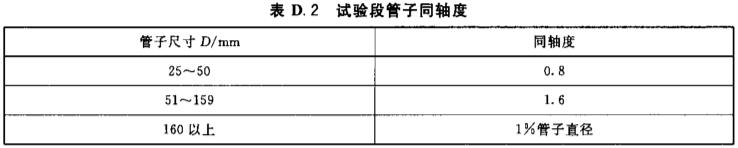

c) 試驗段管路的中心線應對準試驗閥門的人口與出口的中心線,其同軸度應符合表D.2的要求。
d)試驗管 路不應有收縮,人口和出口應一樣。
D. 1.3 取壓孔
取壓孔應按表D.1的要求和圖D.2的結構設置,其孔徑d為公稱尺寸的1/10,最小為3 mm,最大為12mm,長度L為2.5d~5d。閥前后取壓孔徑應相同。
D.1.4 壓力表接點
a)壓力表在任何情況下都不應插人管子內部,試驗閥前后的兩個壓力測點的接點應當保持水平;
b)閥 前測壓點應距試驗閥人口2D,見表D.1;
c)閥后測點應距試驗閥出口 6D,見表D.1。
D.2流量測量
a)可以用流量孔板、電 磁流量計、渦輪流量計或其他儀表測量流量,測量精度應符合D.3的
規定;
b)流量計可安裝在試驗閥前或試驗閥后,但當試驗管路有泄漏和吸人空氣時,安裝點應能保證
流量測量精度。
D.3測量精度
a)流量的測量精度為士2%;
b) 調節閥前后壓差的測量精度為士2%;
c)試驗流體的人口溫度的測量精度為土2%;
d)閥門行程測量精 度為額定行程的士0.5%。
D.4 試驗介質
試驗介質為5℃~40℃的清潔水。
D.5試驗壓差

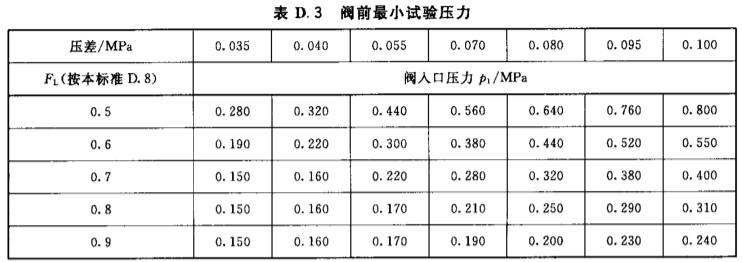

調節閥前后的試驗壓差應在0.035MPa~0.1MPa范圍內。為使閥后的管路充滿介質和防止介質突然汽化,試驗閥前壓力應高于或等于表D.3所列的最小值。
D.7試驗方 法
D.7.1試驗 閥門應在三個不同的壓差下進行試驗，壓差應符合D.5的規定,每次增量不少于
0.015 MPa.
D.7.2在下述閥門行程下分別測定流量和壓差值。
a)在 100%額定行程;
b)每隔 10%額定行程測一次;
c) 在到達最低調節點時。

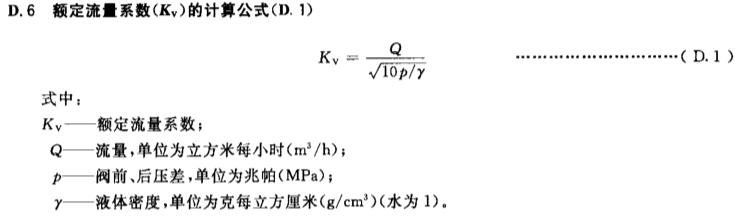

D.7.3將測 量數據代人式(D.1)求得流量系數,取三次試驗的算術平均值即為該閥相應的流量系數。
D.7.4將額定行程時的測量數據代人式(D.1),取三次試驗的算術平均值即為該閥的額定流量系數。

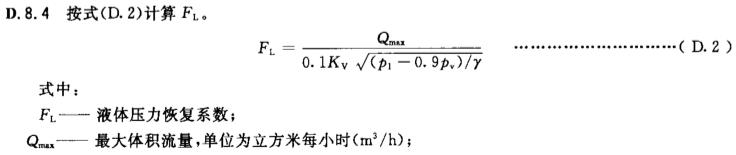

D.8壓力恢復 系數FL的測定
D.8.1使試驗 閥處于100%額定行程上,測定最大體積流量Qmx。
D.8.2閥前壓力p固定,系統后的節流閥全開,測出試驗閥的最大壓差。
D.8.3第二次試驗 壓差為第. -次試驗時最大壓差的90%,此時測出的流量與第一次最大壓差下測出
的流量應相差在土2%范圍內,則在最大壓差下測出的流量為Qmwx。如超出上述范圍,應取更高的閥前
壓力,將試驗重復進行一次。
附錄E
(資料性附錄)
基本誤差、回差、死區和額定行程偏差試驗方法
E.1基本誤差試驗
將規定的輸入信號平穩地按增大和減小方向輸人執行機構，測量各點所對應的行程值,并按式

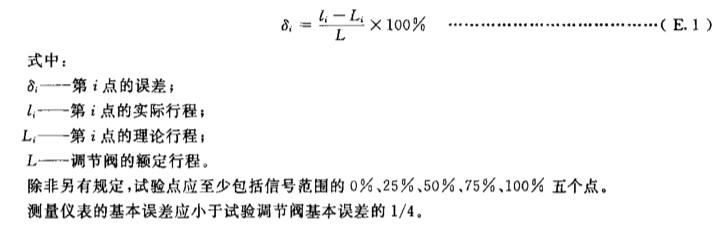

(E. 1)計算實際“信號一行程”關系與理論關系之間的各點誤差,其最大值即為基本誤差
E.2回差試驗
試驗程序與E.1相同,在同--輸人信號上所測得的正、反行程的最大差值的絕對值即為回差。
E.3 死區
a)緩慢改變(增大或減小)輸入信號,直到觀察 出一個可察覺的流量變化,記下這時的輸人信
號值;
b)按相反方 向緩慢改變(減小或增大)輸人信號,直到觀察出一個可察覺的流量變化,記下這時
的輸人信號值;
c),上述 a),b)兩項輸入信號之差即為死區,死區應在輸入信號量程的25%、50%和75%三點上
進行試驗。其最大值不得大于5. 2的規定。
E.4額定行程偏差
將輸人信號輸人執行機構,使閥桿走完全行程,按式(E.1)計算額定行程偏差。
