JB/T7387-2014工業過程控制電動控制閥

更新時間：2022-5-16 信息來源：JB/T7387-2014工業過程控制電動控制閥

中華人民共和國機械行業標準

JB/T 7387-2014

代替JB/T 7387-1994

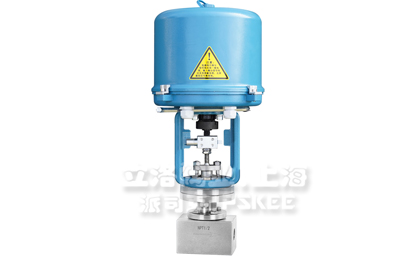

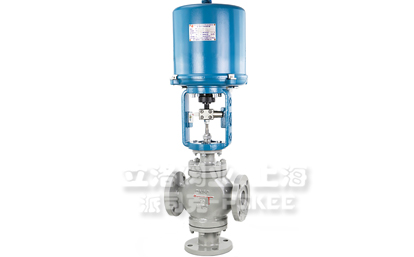

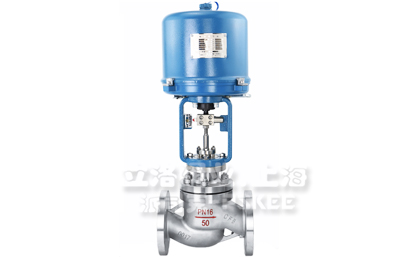

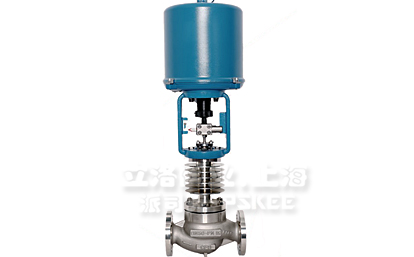

工業過程控制系統用電動控制閥

目次
前言..................................................II
1范圍..................................................1

2規范性引用文..................................................1

3術語和定義......................................................1
4產品分類與基本參數.......................................1

5要求...................................................................3

6試驗方法............................................................7

7檢驗規則..........................................................12

8標志、包裝和貯存..........................................13

圖1取壓孔示意.................................................10

表1控制閥誤差限 .............................................3

表2最大閥座泄漏量...........................................4

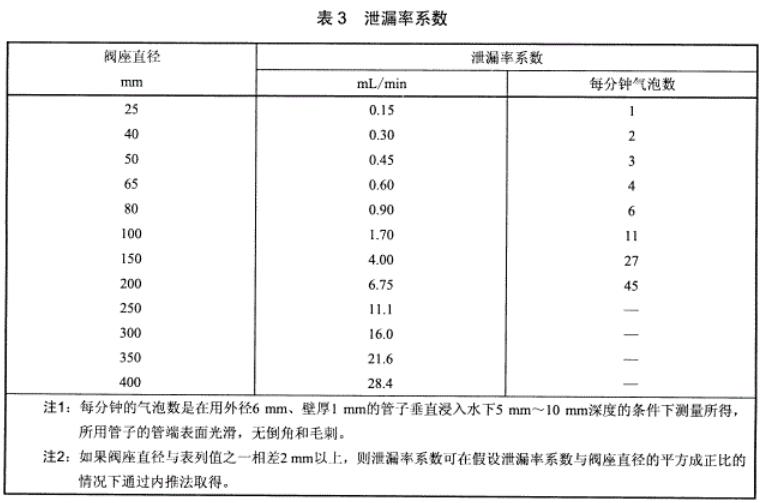

表3泄漏率系數........................ ......................... 4

表4閥額定流量計算公式........................ ......... 5

表5直線流量特性的斜率偏差...........................6

表6等百分比流量特性的斜率偏差... ................6

表7標準試驗段尺寸... .................. ................... .10

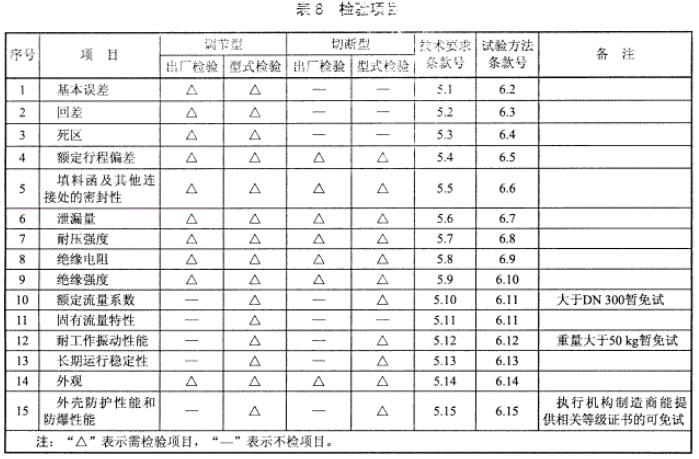

表8檢驗項目... .................. ................... .... .......12

前言

本標準按照GB/T 1.1- -2009給出的規則起草。

本標準代替JB/T 7387- -1994 《工業過程控制系統用電動控制閥)，與JB/T 7387- -1994相比主要技術變化如下:

——范圍中增加了本標準不適用于有特定要求的工作條件下使用的控制閥的表述;

——更新了規范性引用文件:

——對公稱壓力等級系列做了個別修改(見4.2.2);

——對輸入信號做了刪減(見4.2.3);

——將正常工作環境條件中的工作環境溫度“-25C~70C"調整為“-30C~70C”;

——對基本誤差、回差、死區的技術指標做了修改，增加了1.5級(見表1);

——對泄漏量要求和泄漏量計算方法作了修改，刪除了IV-S,級(見5.6、表2.表4);

——增加對噪聲預測計算的考慮(見5.16);

——按GB/T 17213.5- 2008對 標志部分進行了修改，以突出強制性標志(見8.1.1. 8.1.3).

本標準由中國機械工業聯合會提出。

本標準由全國工業過程測量和控制標準化技術委員會(SAC/TC124) 歸口。

本標準起草單位:浙江三方集團有限公司、杭州良工閥門有限公司、浙江派沃自控儀表有限公司、

上海工業自動化儀表研究院、上海儀器儀表自控系統檢驗測試所、上海西派埃儀表成套有限公司、上海自動化儀表股份有限公司自動化儀表七/ 大連派力斯特控制閥門制造有限公司、吉林市創合流體控制設備制造有限公司、重慶世壯儀器儀表有限公司、重慶川儀調節閥有限公司。本標準主要起草人:方永良、李展其、王漢克、張建偉、李明華、王炯、左兵、余永勤、鄭天祥、

高達字、孫健、蔡加潮、張世淑。

本標準所代替標準的歷次版本發布情況為:

一一JB/T 7387-1994。

工業過程控制系統用電動控制閥

1范圍

本標準規定了工業過程控制系統用電動控制閥(也稱電動調節閥)的產品分類、基本參數、要求、試驗方法、檢驗規則、標志、包裝和貯存。

本標準適用于由符合JB/T 8219的電動執行機構與閥組成的各類電動控制閥(以下簡稱控制閥)。

本標準不適用于承受放射性工作條件等有特定要求的控制閥。

2規范性引用文件

下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件,僅注8期的版本適用于本文件。

凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。

GB/T 13384機電產品包裝通用技術條件

GB/T 17213.3工業過程控制閥第3-1 部分:尺寸兩通球形直通控制閥法蘭端面距和兩通球形角形控制閥法蘭中心至法蘭端面的問距

GBT 17213.11工業過程控制閥第3-2 部分:尺寸角行程控制閥(蝶閥除外)的端面距

GB/T 17213.12工業過程控制閥第3-3 部分:尺寸對焊式兩通球形直通控制閥的端距

GB/T 18271.1-2000過程測量和控制裝置通用性能評定方法和程序第1 部分:總則

GB/T 26815- -2011工業 自動化儀表術語執行器術語

JB/T 8219工業過程測量和控制系統用電動執行機構

3術語和定義

GBT 26815- 2011界定的術語和定義適用于本文件。

4產品分類與基本參數

4.1產品分類

4.1.1按動作方式分類

按控制閥動作方式分為:

a)直行程控制閥:

b)角行程控制閥。

4.1.2按調節方式分類

按控制閥調節方式分為:

a)調節型控制閥;

b)切斷型控制閥。

4.1.3按作用方式分類

按控制閥作用方式分為:

a)電關式控制閥:

b)電開式控制閥。

4.1.4按工作環境分類

按控制閥工作環境分為:

a)普通型:

b)防塵型;

c)防水型:

d)防爆型。

注:根據需要允許采用組合防護型式或其他防護型式。

4.2基本參數

4.2.1公稱通徑 (DN)

控制閥的公稱通徑標志DN后接數值應白下列數值中選取[單位為毫米，(mm)]:

6, 10, 15, 20, 25，32, 40, 50, 65，80，100， 125， 150, 200， 250, 300， 350, 400, 500, 600,

700, 800, 900， 1 000，1 200，1 400，1 600，1 800，2 000。

4.2.2公稱壓力(PN)

控制閥的公稱壓力標志PN后接數值應自下列數值中選取[單位為1/10兆帕，( 1/10 MPa)]:

2.5, 6, 10， 16, 20, 25， 40， 50， 64， 100， 110， 160， 250， 260, 320， 420， 1600，2 500。

注:以PN標志的與以等級(class) 形式標志的公稱壓力部分大致對應關系為: PN20: class 150; PN50: class 300;

PN64: class 400; PN110: class 600; PN160; class 900; PN260: class I 500; PN420; class 2500。

4.2.3輸入信號

控制閥采用下列輸入信號:

a)調節型控制閥優先選用下列輸入信號:

(4~20) mA DC.

注:可根據用戶需要選用其他輸入信號。

b)切斷型控制閥優先選用下列輸入信號:

無源干觸點、24V DC、220 V AC.

注:可根據用戶需要選用其他輸入信號。

4.2.4工作環境條件

除非另有規定，控制閥應在下列條件下正常工作:

a)溫度: -10C~55C或- -30"C ~70'C ;

b)相對濕度:不大于95% (環境溫度25'C時);

c)大氣壓力: 86 kPa~ 106 kPa. ,

注:特殊環境中使用的控制閥，其工作環境條件由用戶與制造商協商確定。

4.2.5動力條件

控制閥采用下列電源工作:

交流:單相(220) VAC;三相(380士38) VAC:頻率: (50士0.5) Hz;諧波含量:小于5%。

直流: (24土2.4) VDC; (48士4.8) VDC;紋波峰值:小于電源電壓的5%。

注:特殊動力條件由用戶與制造商協商確定。

4.2.6連接端型式

控制閥連接端型式有法蘭、焊接和螺紋。

控制閥連接端的型式和尺寸應符合GBT 17213.3. GB/T 1213.11. GB/T 17213.12的規定。

注:按用戶需嬰可采用其他標準或特定的連接瑞型式和尺寸。

5要求

5.1基本誤差

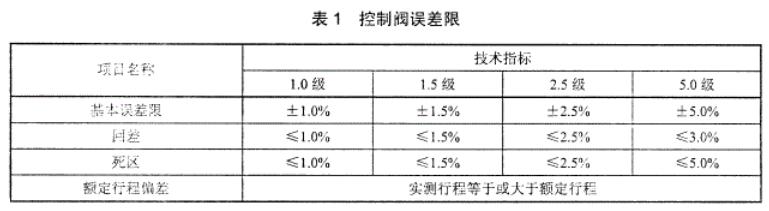

控制閥的基本誤差應不超過表1中規定的基本誤差限�；菊`差以控制閥額定行程的百分?jǐn)?shù)表示。

5.2回差.

控制閥的原差應不超過表1的規定�；夭钜钥刂崎y額定行程的百分?jǐn)?shù)表示。

5.3 死區

控制閥的死區應不超過表1的規定。死區以控制閥輸入信號量程的百分?jǐn)?shù)表示,

5.4額定行程偏差

電關式控制閥的額定行程偏差應符合表1的規定。

5.5填料函及其他連接處的密封性

控制閥的填料函及其他連接處應保證在1.1倍公稱壓力下無滲漏現象。特殊用途控制閥的試驗壓力值由制造廠和用戶商定。

5.6泄漏量

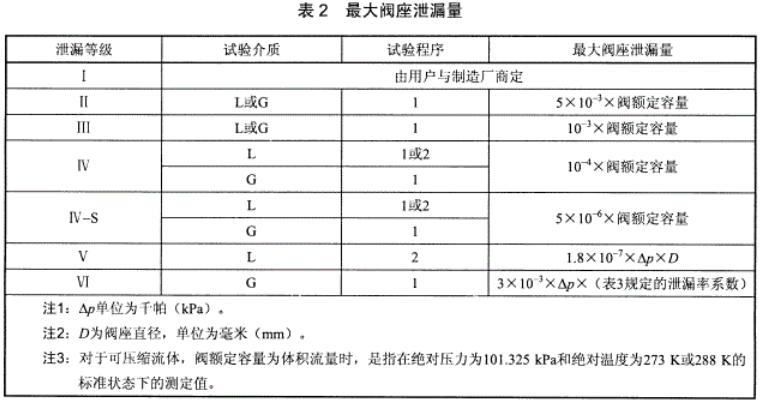

5.6.1控制閥在規定試驗條件下的泄漏量應符合表2的規定。不應將本條款作為控制閥在工作條件下

安裝后預計其泄漏與否的依據。

5.6.2控制閥的泄漏等級除 I級外，由制造廠自行選定。但單座閥結構的控制閥的泄漏等級不應低于

IV級:雙座閥結構的控制閥的泄漏等級不應低于II級。

5.6.3泄漏量大于 5x103閥額定容量時，應由結構設計保證，產品可免于測試。

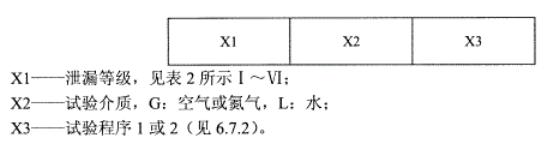

5.6.4泄漏應由下列代碼加以規定:

5.6.5在計 算確定泄漏量的允許值時，閥額定容量應按表4的規定進行計算。

5.7耐壓強度

控制閥以1.5 倍公稱壓力的試驗壓力進行不少于3 min的耐壓強度試驗，試驗期間不應有可見的滲漏。

5.8絕緣電阻

電動執行機構各端子間的絕緣電阻應不低于下列規定值:

a)輸入端子與外殼間20 MQ;

b)輸入端子與電源端子間50MQ;

c)電源端子與外殼間50 MQ。

5.9絕緣強度

電動執行機構各線路端子間應能承受頻率50 Hz和電壓符合下列規定值的正弦交流的絕緣強度試

驗;歷時1 min,應無擊穿和飛弧現象:

a)輸入端子與機殼間500 V;

b)輸入端子與電源端子間500 V;

c)電源端子與機殼間:

-- 500V (公稱電壓<60 V);

---1 000V (公稱電壓60 V~<130V);

一1500V (公稱電壓130 V~<250V);

---2 000V ( 公稱電壓250 V~<660 V)。

注:電子式無觸點控制的執行機構最高試驗電壓不超過800 V.

5.10額定流量系數

控制閥額定流量系數的數值由制造廠規定。

控制閥額定流量系數的實測值與規定值的偏差應不超過規定值的士10%。當額定流量系數Kv≤5時，應不超過規定值的土20%。大于DN 300的控制閥暫免于試驗。

5.11固有流量特性

5.11.1總則

制造廠應以圖或表的形式規定Kv>1的各種規格、型式和節流組件結構的調節型控制閥的固有流量特性。在列表表示時，應該說明相對行程h=0.05、h=0.1. h=0.2,隨后以0.1遞增，直至1.0 的特定流量系數Kv,制造廠也可以提出除上述行程外的流量系數。

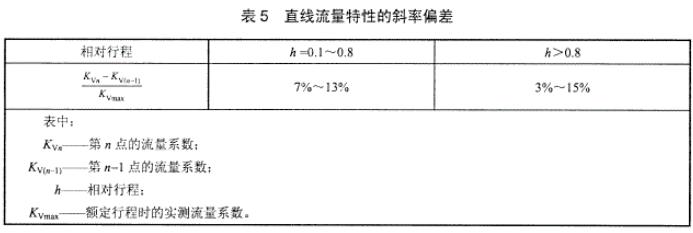

5.11.2直線流量特性的斜率偏差

在相對行程h=0.1~0.9 之間，任意兩桕鄰流最系數測量值的差值與實測額定流量系數的比值應符合表5的規定。

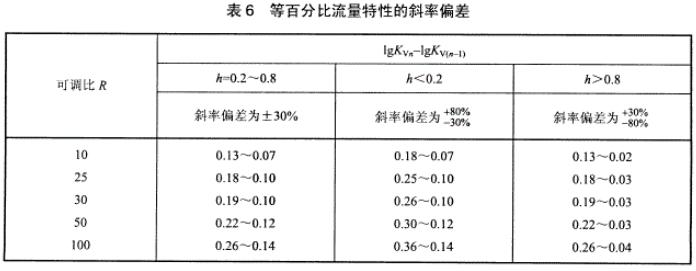

5.11.3等百分比流量特性的斜率偏差

在相對行程h =0.1~0.9之間，任意兩相鄰流量系數測量值的十進對數(lg)差值應符合表6的規定。

5.11.4其它流量特性偏差

各類控制閥的固有流量特性為非直線或非等百分比特性時,其流量特性可按下列斜率偏差或流量系數編差規定其允許偏差

A.在相對行程h=0.1~09之間實測的相鄰兩點的流量特性的斜率的允許偏差為對應的固有流量特性斜率的0.5倍~2倍。
B。的在相對行程h=0.1-0.9之間，各相對行程h的實測流量系數與制造廠在流量特性中規定值的偏差應不超過士10 (1/θ) 0.2%。

注:θ為相對流量系數。

5.12耐工作振動性能

控制閥應進行振動頻率為10 Hz~55 Hz,位移幅值為0.15 mm和振動頻率為55 Hz~150Hz.加速

度幅值為20 m/s3的正弦掃頻振動試驗，并在諧振頻率上進行30 min的耐振試驗。試驗后，性能仍應符合5.1、5.2、 5.5 的規定。重量>50 kg的控制閥暫免于試驗。

5.13長期運行穩定
控制閥按規定條件經48 h運行后，調節型控制閥的性能仍應符合5.1 .5.2. 5.5的規定，切斷型控制閥的性能仍應符合5.5的規定。

5.14 外觀

控制閥的外表應涂漆或其他涂料,不銹鋼和銅的閥可不涂漆。表面涂層應光潔、完好，不得有剝落.碰傷及斑痕等缺陷，緊固件不得有松動、損傷等現象，應有標尺、指針或其他閥位標志。

5.15外殼防護性能和防爆性能

防塵型、防水型和防爆型控制閥的外殼防護性能和防爆性能按電動執行機構的外殼防護等級和結構型式而定，應符合JBT 8219的規定。執行機構制造商能提供相關等級證書的可免于試驗

5.16控制閥噪聲的預測

控制閥制造廠應對產品在使用時由于氣體動力流或液體動力流流經控制閥時產生的噪聲進行預測計算。預測的結果應能使產品在使用時所產生的噪聲符合相關規定，預測的方法參見GB/T 17213.15及GB/T 17213.16.

6. 試驗方法

6.1試驗條件及試驗的一般規定

6.1.1試驗大氣條件

試驗推薦在下述大氣條件下進行:

a)溫度:15C~35℃;

b)相對濕度: 45%~75%;

c)大氣壓力，5 kxPa~106 kPa.

在試驗過程中，環境溫度的變化應不大于1℃/10min,并應在實驗報告中注明實際試驗條件。

6.1.2動力條件

動力條件的允差:

a)電源電壓:公稱值的土1%;

b)電源頓率:公稱值的土1%;

c)諧波含量:小于5%。

6.1.3試驗的一般規定

試驗應遵循以下規定:

a)試驗時控制閥應處于制造廠規定的正常工作位置，允許接通電源預熱1 h,使其內部溫度達到穩定:

b)試驗前允許調整被測控制閥;

c)除非另有規定，試驗用標準儀器的基本誤差限不應超過被測控制閥基本誤差限的1/3，其量程范圍應與被測值的范圍相適應:

C)輸入信號的變化速度應保證在任何試驗點上不產生過沖。

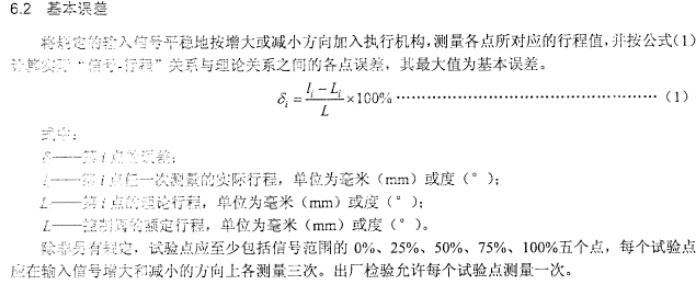

6.3回差

控制視的回差由6.2測得的各試驗點的正、反行程基本誤差之間最大代數差的絕對值來確定。

6.4死區

死區應在輸入信號范圍的25%。50%和75%三個點上按下列步驟各測量三次: .

a) 緩慢改變(增大或減小)輸入信號，直到觀察出一個可察覺的行程變化，記下這時的輸入信號值;

b)按相反方向緩慢改變(減小或增大)輸入信號，直到觀察出一個可察覺的行程變化，記下這時的輸入信號值。

a)、b)兩項的輸入信號值之差即為該點的死區。

6.5額定行程偏差

將輸入信號輸入執行機構，使閥桿走完全行程，測取該行程值即為實測行程，然后確定實測行程是否等于或大于額定行程。

6.3回差

控制視的回差由6.2測得的各試驗點的正、反行程基本誤差之間最大代數差的絕對值來確定。

6.4死區

死區應在輸入信號范圍的25%。50%和75%三個點上按下列步驟各測量三次: .

a) 緩慢改變(增大或減小)輸入信號，直到觀察出一個可察覺的行程變化，記下這時的輸入信號值;

b)按相反方向緩慢改變(減小或增大)輸入信號，直到觀察出一個可察覺的行程變化，記下這時的輸入信號值。

a)、b)兩項的輸入信號值之差即為該點的死區。

6.5額定行程偏差

將輸入信號輸入執行機構，使閥桿走完全行程，測取該行程值即為實測行程，然后確定實測行程是否等于或大于額定行程。

6.6填料函及其他連接處的密封性

用1.1倍公稱壓力的室溫水，水中可含有水溶油或防銹劑，按規定的入口方向輸入控制閥的閥體，

另一端封閉，同時使閥桿作1次~3次往復動作，持續時間不少于3 min,觀察控制閥填料函及其他連

接處有無滲漏現象。試驗后應排空、清潔和干燥。

6.7泄漏量

6.7.1試驗介質

試驗介質應為5C ~40C的清潔氣體(空氣或氮?dú)?或水。

6.7.2試驗介質壓力

試驗介質壓力在:

a)試驗程序1時，應為0.35 MPa,當閥的允許壓差小于0.35 MPa時用設計規定的允許壓差;

b)試驗程序2時，應為閥的最大工作壓差。

6.7.3試驗信號

控制閥應調整到符合下列規定的工作條件:

a)調節型控制閥:電開式控制閥的信號為信號范圍的下限值，電關式控制閥的信號為信號范圍的上限值;

b)切斷型控制閥應為設計規定值。

6.7.4試驗介質流向.

試驗介質應按照規定流向加入閥內，閥出口可直通大氣或連接出口通大氣的低壓頭損失的測量裝置，當確認閥和下游各連接管道完全充滿介質并泄漏量穩定后方可測取泄漏量。

6.7.5測量誤差

泄漏量和壓力的測量誤差應不超過讀數值的土10%。

6.8 耐壓強度

用1.5倍公稱壓力的室溫水,水中可含有水溶油或防銹劑,按控制閥的入口方向輸入控制閥的閥體，另一端封閉，使所有在工作中受壓的閥腔同時承受不少于3 min的壓力試驗，觀察和檢查受壓元件和部件有無損壞和滲漏現象。

試驗期間，控制閥應部分打開，試驗設備不應使控制閥受到會影響試驗結果的外加應力，必要時可拆除與試驗無關的可能損壞的元件，如波紋管、膜片、填料等零件后進行試驗。試驗用壓力儀表的精確度應不低于2.5級，測量范圍的上限值不得大于試驗壓力的4倍。

6.9絕緣電阻斷開被試控制閥的電源，使電源開關處于接通位置,輸入端子、電源端子分別短接，然后用直流電壓為500V的絕緣電阻表(兆歐表)測量5.8規定的各端子間的絕緣電阻。

6.10絕緣強度

斷開被試控制閥的電源，使電源開關處于接通位置，輸入端子、電源端子分別短接，并按5.9規定

的電壓與頻率，將試驗電壓從零緩慢地上升到規定值并保持1 min,觀察是否出現擊穿和飛弧現象，然后將試驗電壓級慢地下降到零，并切斷試驗電源。

試驗設備的功率應足以保證在50%試驗電壓時，接入被試控制閥后電壓下降不超過10%。

6.11額定流量系數和固有流量特性

6.11.1試驗裝置

試驗裝置應符合以下要求:

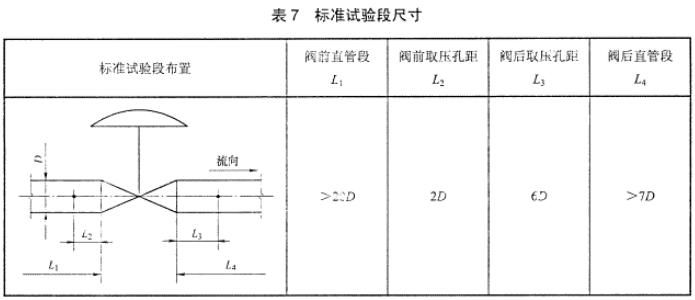

a)標準試驗段應由表7所示的兩個直管段組成，接管的直徑D應與被試控制閥的公稱通徑一致。

b)取壓孔應按表7的要求和圖1的結構設置，其孔徑d為公稱通徑的十分之一，最小為3 mm, .

最大為12 mm,長度L為2.5d~5d。閥前后取壓孔徑應相同。取壓孔應位于水平位置以免空氣

和灰塵聚積，其中心線應與管道中心線垂直相交，孔的邊緣不應凸出管內壁，且應銳利和無毛刺。

c)被試控制閥按規定安裝位置與試驗管道相連接，其出、入口中心線應與管道中心線保持同軸。密封墊片的內徑尺寸應與管道一-致，其位置不應在管道內壁造成凸出。

6.11.2試驗介質

試驗介質應為5"C~40C的水。

6.11.3試驗壓差

控制閥閥前后的壓差應大于或等于35 kPa。當閥的額定流量系數很小或很大時，只要能保持紊流，即保證閥雷諾數Rev大于4X 104的前提下，可以選用其他合適的壓差值，但應記下實際試驗用的壓差值。

6.11.4測量誤差

測量下述參數的方法，應使誤差不超過下列規定值:

a)流量:實際流量的土2%，重復性應在0.5%以內:

b)壓差:實際壓差的士2%;

c)溫度:試驗介質溫度的土1℃，試驗過程中，流體入口溫度變化應保證在士3C以內:

d)閥行程:額定行程的+0.5%以內。

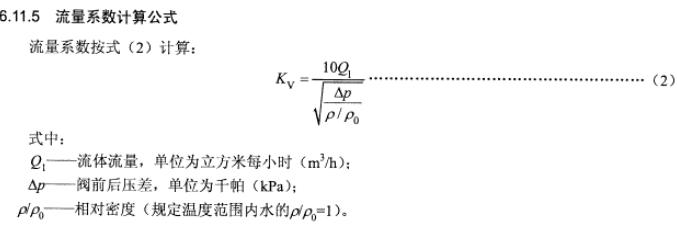

6.11.6流量系數的測量

將控制閥的行程調整在相應的測試點上，在大于或等于35 kPa的三個壓差下(增量不小于15kPa)測量流量值，并分別求得流量系數，每次流量試驗得到的三個值中，最大值與最小值的偏差不能大于最小值的4%，每一行程的流最系數應該是三個值的算術平均值，并圓整到三位有效數字。

6.11.7額定流量系數的測量

在控制閥的額定行程值上按6.11.6的方法測量并計算額定流量系數。當控制閥大于DN 300 mm時，暫免予試驗。

6.11.8固有流量特性的測量

按6.11.6的方法測得相對行程h-0.1, 0.2， 0.3， 0.4, 0.5, 0.6, 0.7, 0.8, 0.9, 1.0 時的流量系數與實測的額定流量系數之比即為相對流量系數。由此可作出控制閥的“相對行程-相對流量系數”的流量特性曲線。當控制閥大于DN 300 mm時，暫免予試驗。

6.12耐工作振動性能

控制閥按工作位置安裝在振動試驗臺.上，并輸入50%信號按5.12規定的頻率和幅值或加速度在x.Y Z三個方向上進行掃頻振動試驗，掃頻應是連續和對數的，掃頻速度約為0.5倍頻程每分鐘�？刂崎y還應在諧振頻率上進行(30土1) min的耐振試驗，如無諧振點應在150 Hz下振動(30士1) min,試驗后按6.2、6.3、 6.6 測量各項性能。重量超過s0 kg的控制閥暫免予試驗。

6.13長期運行穩定性

控制閥在環境溫度5C ~40C的條件下，將接通持續率不低于20%~ -25%的輸入信號加入電動執行機構。調節型控制閥做20%~ 80%的不包括關閉位置額定行程的往復動作，48h試驗后，按6.2、 6.3、

6.6測量各項性能;切斷型控制閥做額定行程的往復動作，48h試驗后，按6.6測量性能。

6.12耐工作振動性能

6.13長期運行穩定性

6.6測量各項性能;切斷型控制閥做額定行程的往復動作，48h試驗后，按6.6測量性能。

6.14外觀

用目檢法和相應的工具進行檢查。

6.15外殼防護性能和防爆性能

防塵型、防水型和防爆型控制閥的外殼防護性能和防燥性能應按5.15的要求經國家認定的檢定機構檢驗認可并取得相應等級合格證。

7檢驗規則

7.1出廠檢驗

每臺控制閥應經制造商的質量檢驗部門檢驗合格，由檢驗部門出具產品合格證書后方能出廠。出廠檢驗項目按表8的規定。

7.2型式檢驗

有下列情況之一時，應進行型式檢驗:

a)新試制產品的定型鑒定;

b)正常生產的產品，當結構、材料、工藝有較大改變，可能影響產品性能;

c)國家有關部門提出型式檢驗要求:

d)產品停產一年以上:

e)產品連續生產三年以上.

型式檢驗項目按表8的規定。

型式檢驗時，抽樣方法應符合GB T 18271.1-2000中6.7的規定。

8標志、包裝和貯存

8.1標志

8.1.1銘牌標志

在控制閥的適當位置上應固定銘牌，并標出:

a)制造廠名或廠標(M);

b)壓力容器制造許可證(TS)證號(M);

c)產品型號(M);

d)公稱通徑(M);

e)公稱壓力(M);

f)工作溫度(SM) (僅在某些特殊情況下，無法對公稱壓力和法蘭進行標志時才成為強制性標志);

g)信號范圍(S);

h)額定行程(S);

i)額定流量系數(S);

j)流量特性(S) (切斷型無);

k)閥體材料(M); .

1)設計位號(S) (也可在獨立的銘牌上標出);

m)產品制造編號(M);

n)產品制造年月(S)。

對小規格控制閥，因受銘牌尺寸的限制，無法容納全部標志時，允許省略部分標志，但必須在銘牌上標有a)、b). c). i). 1). m)、n)各項。其他強制性標志d)、e)、k)應標志在閥體上。

注1: M=強制; S=補充。

注2:對小規格控制閥所做的最少標志規定是為了可快速識別參數。

8.1.2防護型銘牌標志

防護型控制閥的電動執行機構銘牌上應標出:

a)防爆型在銘牌右上方標出“Ex" 標志、防爆型式、防爆等級:

b)防燥合格證編號:

c)防塵、防水型應標明防護型式及其等級。

8.1.3閥體標志

控制閥閥體上應鑄出或沖出表示介質流動方向的箭頭(沒有規定流動方向要求的除外)、閥體材料

的縮寫符號、制造廠廠標或商標、熔化標志、公稱通徑及公稱壓力的標志。也可以標志在與閥體牢固固

定的標志板上。

注:標志板的定義參見GB/T 17213.5- 2008 中的3.2。
