電站工藝截止閥(工藝閥)技術參數：

口      徑：3/8“至2”英寸，DN15至DN50毫米

連接端口：SW 承插焊 、BW 對焊

石墨填料：-10℃至680℃ (-14oF至1256oF)

材      質：F316H 、F22、A105N 、WB36F91、F92等

壓力等級：1500LB，169LB0，2500LB，2680LB，4500LB

應用規范：

設計:ASME B16,34

測試：ASME B16,34和API 598

承插焊端口：ASME B16,11

對焊端口：ASME B16,25

螺紋端口：ASME 1,20,1

材質包括：A105，F(xiàn)304，F(xiàn)316，F(xiàn)316H，F(xiàn)22，F(xiàn)91，F(xiàn)92，WB36 等

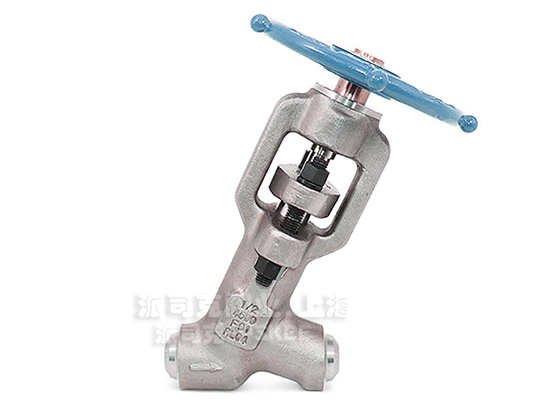

一體焊接工藝閥(一次門)產品特點：

◎一體式鍛造，無閥帽結構設計的截止閥，減少了閥體與閥帽之間的泄漏點，在線維護時

可以不用拆卸閥帽。

◎ 65 斜面和垂直截止閥相比，壓降比較小

◎ 無旋轉的閥桿經硬化和研磨拋光，確保減少扭矩，防止填料受到扭轉損壞。

◎ 經過拋光的填料腔及分別經過預壓的組合式石墨環,密封更加緊密。

◎ 鎢鉻鈷合金閥瓣、閥座和后座，即使在嚴酷的應用領域也能夠保持較長的使用壽命。

◎ 全導向的閥瓣確保閥座和閥瓣的精確對準不受高速流體所產生的側面推力的影響。避

免擦傷閥體，劃傷或弄彎閥桿，延長閥瓣密封和閥體的使用壽命。

◎ 閥座雙孔，有利于減少通過主閥座的排泄流體的侵蝕作用。

◎ 后座斜角位于閥桿上，而不是在閥瓣上，符合API-600和API-602的有關規定。

◎ 閥桿和閥瓣之間的間隙較大，從而使得閥瓣能夠移動自如。

◎ 由于在閥瓣內部的下方具有兩片扁鋼，因此具有不旋轉特性。

◎ 動負載可選,動負載在不需要維護情況下，保持長期的緊密度。螺栓扭矩控制全部的彈

簧負載。

◎ 全封閉、潤滑閥桿驅動系統，配置兩個滾針軸承確保降低操作扭矩。

◎ 防塵罩和軸套保護閥桿不被污物、灰塵和沙粒傷害。

◎ 位置指示器是標準配置。

◎ 對于熱變化具有很好的抵抗性。

◎ 適合于排污和排放用途。

◎ 填料動負載可選擇。

◎ 閥瓣類型有閉塞、針型或截止止回型閥瓣可選

◎ 手輪顏色可選
