中華人民共和國機械行業標準
JB/T 8473-96
儀表閥組
中華人民共和國機械工業部 發 布
前 言
儀表閥組是與變送器、壓力儀表等配套,用于測量流體的流量、壓力、壓差和液位的流體管路測量系統必不可少的閥門產品。它廣泛應用于石油、化工、電力、冶金等工業企業。
本標準的附錄A是標準的附錄。
本標準由全國閥門標準化技術委員會提出并歸口.
本標準起草單位:上海川儀閥門廠。
本標準主要起草人:顧雪梅。
中華人民共和國機械行業標準
JB/T 8473- 96
儀表閥組
1范圍
本標準規定了儀表閥組(以下簡稱閥組)的分類、型號、結構型式、技術要求、試驗方法、檢驗規則、標志與供貨。
本標準適用于公稱壓力PN≤42. 0MPa,公稱通徑DN6mm(流體通道內徑為4~ 5mm),溫度≤
200C ,工作介質為無雜質,無附著的各種較純凈的氣、液體的法蘭、接管、卡套和螺紋連接的閥組。
2引用標準
下列標準所包含的條文,通過在本標準中引用面構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂,使用本標準的各方應探討使用下列標準最新版本的可能性.
GB 196- 81
普通螺紋基本尺寸(直徑 1~600mm)
GB 197- 81
普通螺紋公差與配合(直徑 1~ 355mm)
GB 699- 88
優質碳素結構鋼技術條件
GB 1220-92
不銹鋼樟
GB 3086-82
高碳鉻不銹軸承鋼
GB 7136- 86
通用型模壓用橐四氟乙烯樹脂
GB 7306- 87
用螺紋密封的管螺紋
GB 9131- 88
鋼制管法蘭壓力-溫度等級
GB 12224- 89
鋼制閥門一般要求 .
GB 12228- 89
通用閥門碳素鋼鍛件 技術條件
GB 12229- 89
通用閥門碳素鋼鑄件技術要求
GB 12230- 89
通用閥門奧氏體鋼鑄件技術要求
GB 12231- 89
閥門鑄鋼件外觀質量要求
GB 12252- 89
通用閥門供貨要求
GB/T 12716- 91
60*圓錐管螺紋
JB/T 6617- 93
閥門用柔性密封填料環技術條件
JB/T 7748- 95
閥門清潔度和測定方法
ZB J16 006-90
閥門的試驗與檢驗
3定義
本標準采用下列定義。
儀表閥組:由兩個或兩個以上的截止閥組成的閥組.該閥組與測量儀表配套使用,稱為儀表閥組。
4分類 ，型號與結構型式
4.1.1按組成閥組的截 止閥的數量分為:

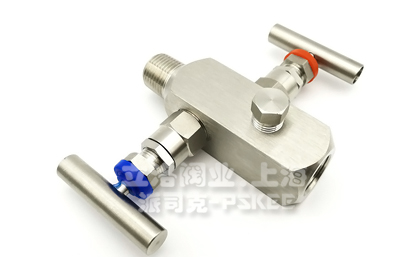

a)兩閥組;

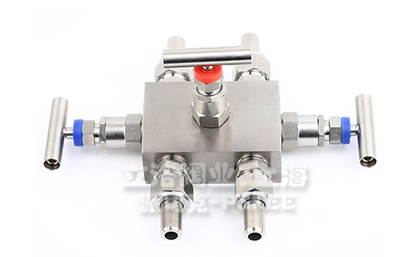

b)三閥組;

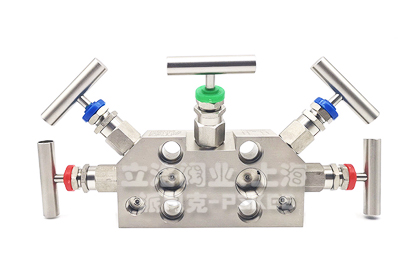

c)五閥組。
4.1.2按啟閉件 密封副材料分為: .
a)金屬密封,指金屬-金屬;
b)非金屬密封,指金屬非金屬”。
4.1.3按輸入、輸出端連接型式分為:
a) 穿板接管-法蘭式;
b)接管-法蘭式;
c)雙接管式;
d)雙法蘭式;
e)螺紋式。
4.2 型號

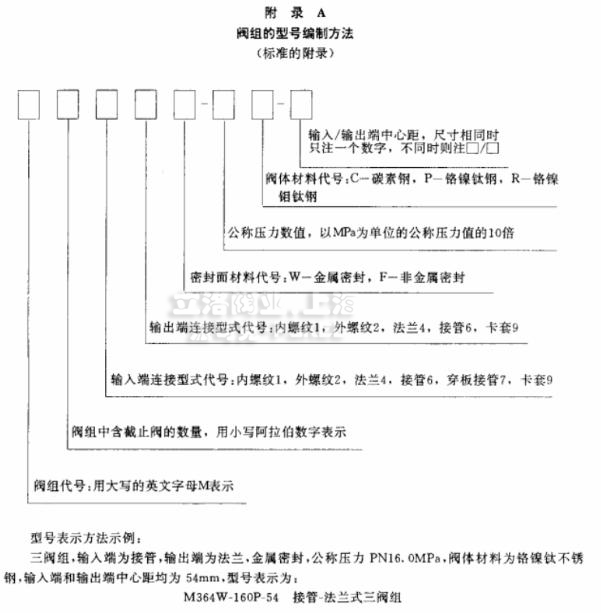

閥組的型號編制方法見附錄A(標準的附錄)。
4.3
結構型式

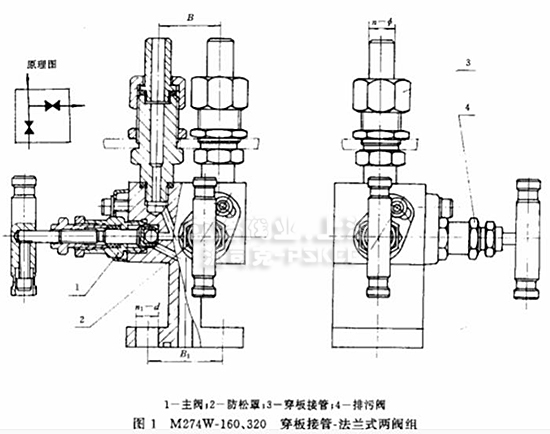

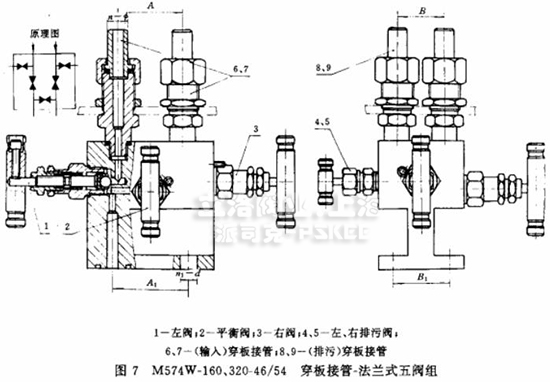

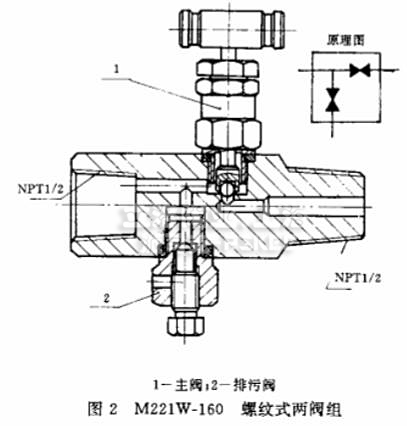

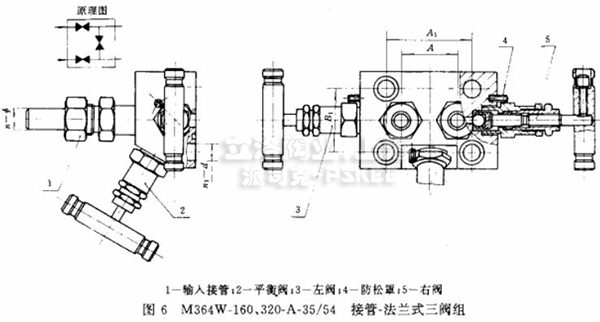

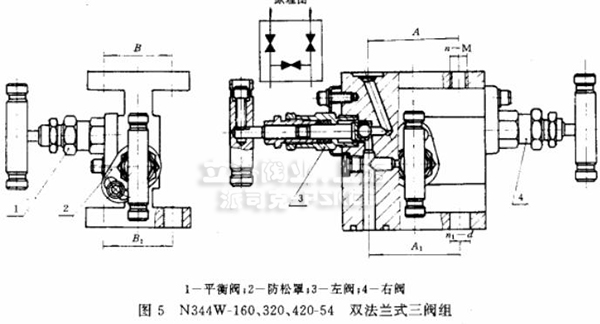

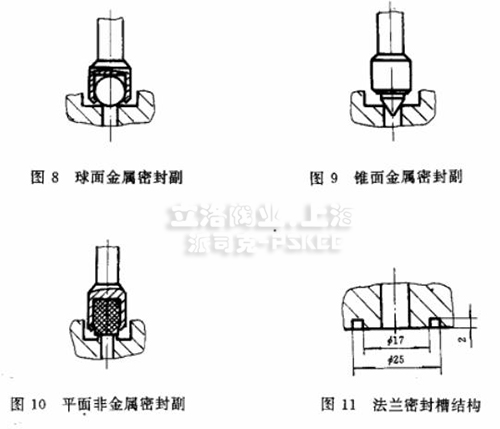

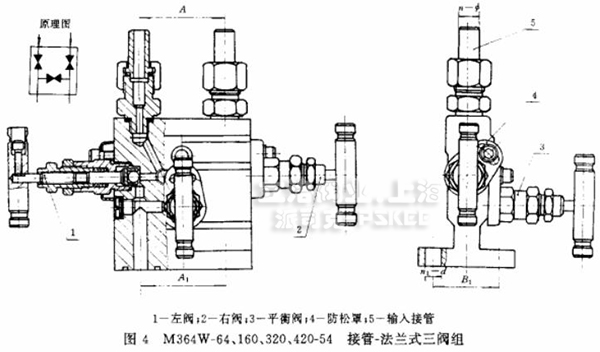

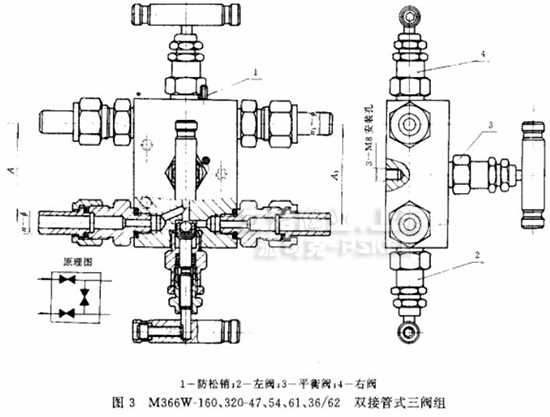

閥組的結構型式見圖1~圖7,密封副結構型式見圖8~圖10.法蘭密封槽結構及尺寸見圖11.閥

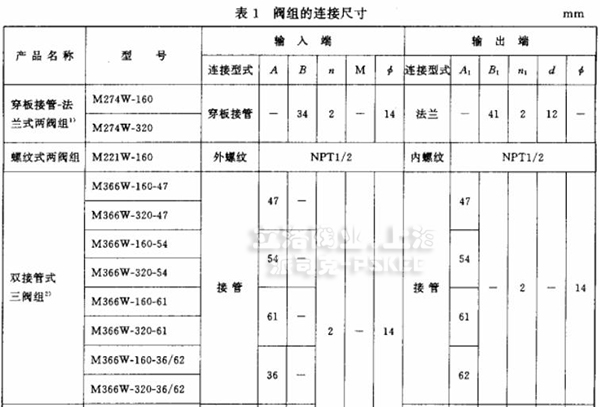

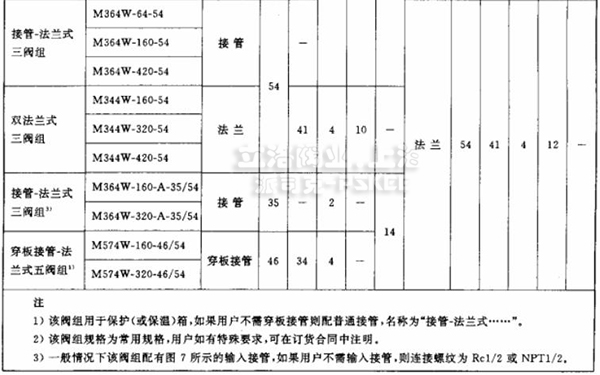

組的連接尺寸見表1.
注:1)非金屬密封閥組-一般使用于公稱壓力PN≤6.3 MPa,強廣蝕.高滲透力的場合。用戶需要時，可在訂貨合同中注明。
5技術要求

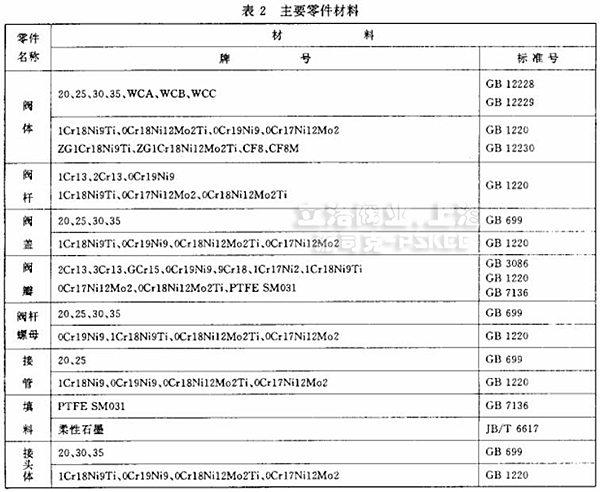

5.1閥組主要零件材料應符合表 2的規定。
5.2 閥體
5.2.1PN>16.0MPa閥組用鍛造閥體,PN≤16.0MPa閥組可用精鑄閥體或鍛造閥體。法蘭與閥體可
鍛(鑄)造成- -體。
5.2.2 PN≤32.0MPa閥體的最小壁厚應按GB 12224的規定執行,PN> 32. 0MPa閥體的最小壁厚應大于GB 12224規定的數值。
5.2.3 閥體與變送器直接連接的螺紋應按GB 7306或GB/T 12716的規定執行;閥體與閥蓋、 接頭體連接的螺紋應按GB 196的規定執行。
5.2.4閥體與閥蓋連接處應設有防松罩或防松銷等防松結構,以避免誤操作、振動等引起的閥蓋松動。
5.3 閥桿與閥瓣
5.3.1 閥桿與閥桿螺母旋合螺紋長度不應小于閥桿直徑的1.4倍。
5.3.2閥桿螺母 與閥桿、閥體與閥蓋的螺紋精度不低于GB 197規定的6H/6g級。
5.3.3
閥桿與閥瓣可加工成一體,也可分別加工后組裝,組裝后的閥瓣應靈活回轉,并連接可靠。
5.3.4 閥瓣密封面型式可采用球面、錐面或平面(見圖8~圖10)。
5.3.5閥瓣與閥座密封面應有適當?shù)挠捕炔?/span>,一般在10HRC以上。
5.4 閥蓋與填料
5.4.1閥蓋結構設計應保證在卸下閥桿螺母時,不致由于閥體內部的壓力而使閥桿脫出。
5.4.2 填料數量可為1~2圈,總高度不應小于閥桿直徑。采用成型填料,其材料應根據用戶使用條件來確定;當公稱壓力PN≤16. 0 MPa.按表2選用:當公稱壓力PN>16.0 MPa時,采用增強聚四氟乙烯。
5.5外觀
5.5.1 閥體精密鑄鋼件外觀質量應按GB 12231-89中A級的規定執行。.
5.5.2鍛造閥體不需切削的表面應無可見裂紋或夾層疏松、夾砂等有害缺陷。
5.5.3 經切削加工后的表面不應有明顯影響美觀的磕、碰、劃傷。
5.5.4 手柄(或手輪)不應松動、歪斜,啟閉應輕松、均勻,不應有卡阻現象。
5.6殼體試驗和高壓密封試驗按ZB J16006-90中3.7的規定執行,應無泄漏
6.3殼體試驗
向已裝好的閥組體腔加壓，啟閉件部分開啟,封閉所有進出口,填料壓蓋壓緊到足以保持試驗壓力，以使閥蓋部分受到試驗。試驗時,閥蓋、閥蓋與閥體連接處應無滲漏。
6.4高壓密封試驗
6.4.1兩閥組的密封試驗
a)主閥的密封試驗

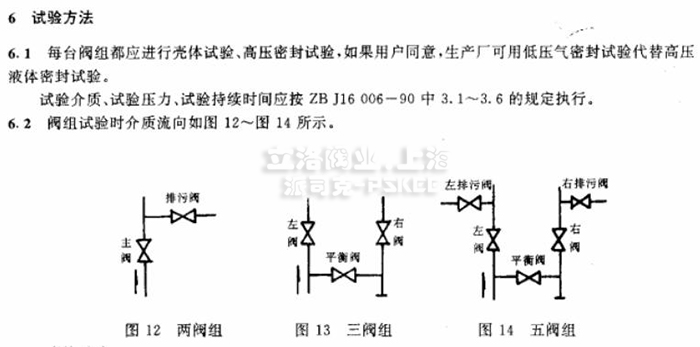

關閉二閥,由主閥一端輸入試驗介質(見圖12).在規定的試驗壓力和持續時間內,檢查主閥出口應無泄漏。
b)排污閥密封試驗
封閉主閥出口,關閉排污閥,開啟主閥。在規定的試驗壓力和持續時間內,檢查排污閥出口應無泄漏。
6.4.2三閥 組的密封試驗
a)左閥和右閥的密封試驗
封閉右閥一端。關閉左閥和右閥、開啟平衡閥,由左閥一端輸入試驗介質(見圖13)。在規定的試驗壓力和持續時間內,檢查左、右兩閥出口均應無泄漏。
b)平衡閥的密封試驗
關閉左閥和平衡閥,開啟右閥。在規定的試驗壓力和持續時間內,檢查右閥出口應無泄漏.
6.4.3五閥組的 密封試驗
a)左閥和右閥的密封試驗
封閉右閥一端,開啟平衡閥,關閉其余四閥,由左閥一端輸入試驗介質(見圖14)。在規定的試驗壓力和持續時間內,檢查左閥、右閥出口應無泄漏。
b)平衡閥密封試驗
開啟右閥,關閉其余四閥。在規定的試驗壓力和持續時間內,檢查右閥出口應無泄漏。
c)左、右排污閥密封試驗
封閉左閥、右閥出口,關閉左排污閥,右排污閥,開啟左閥.右閥和平衡閥。在規定的試驗壓力和持續時間內,檢查兩排污閥出口均應無泄漏。
6.5氣密封試驗
試驗方法同6.4.檢查方法:可用肥皂水徐于被檢查的部位,亦可將閥組置于清水中,被檢查處應無氣泡溢出。

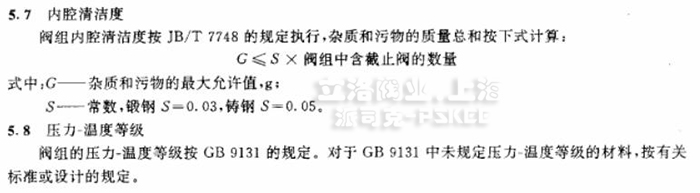

6.6閥組內腔清潔度檢測方法按JB/T 7748的規定執行。
7.2 每臺閥組必須經出廠檢驗合格,并附有合格證方可出廠。

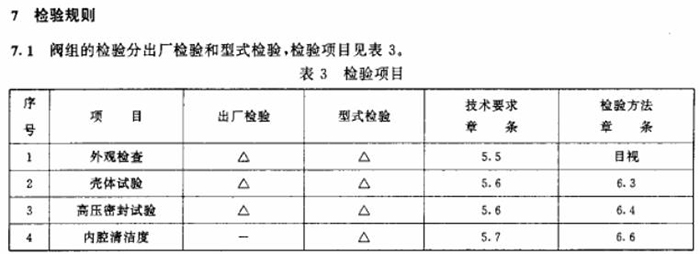

7.3 有下列情況之一時， 應進行型式檢驗:
a)新產品或老產品轉廠生產的試制定型鑒定:
b)正式生產后,如結構、材料.工藝有較大改變,可能影響產品性能時;
c)正常生產過程中,定期或積累一定產量后,周期性地進行- -次檢驗,考核產品質量穩定性時;
d)產品長期停產后,恢復生產時;
e)出廠檢驗結果與上次型式檢驗結果有較大差異時;
f)政府主管質量監督機構提出進行型式檢驗的要求時。

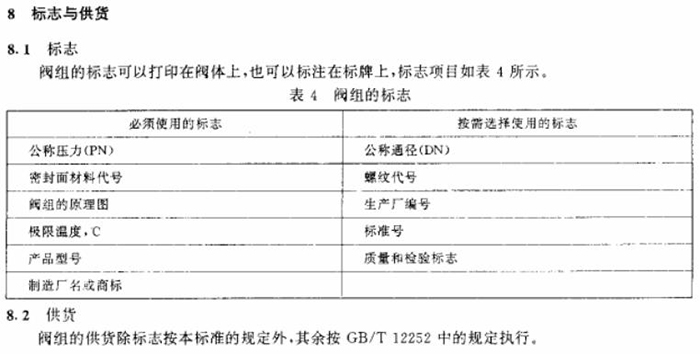

7.4型式檢驗采取從生產廠質檢部門檢驗合格的庫存閥組中隨機抽取的辦法,或從已供給用戶但未使用過的閥組中隨機抽取的辦法。每一品種供抽樣的最少臺數為20臺,抽樣臺數為3臺。到用戶抽祥時,供抽樣的臺數不受限制,抽樣臺數仍為3臺。
