中華人民共和國機械行業標準

JB/T 7747- 2010

代替JB/T 7747-1995

針形截止閥

目 次

前言................ ........ ........  III

1范圍................................1

2規范性引用文件...............1

3結構形式及參數...............1

3.1......................................1

3.2參數...............................1

4.1壓力-溫度額定值.............5

4.2閥體連接端.....................5

4.3閥體和閥蓋.....................5

4.4閥座................................6

4.5閥瓣................................6

4.7填料函和填料...................6

4.8手輪................................6

4.9殼體強度及密封性............6

4.10清潔度............................6

4.11材料................................7

5試驗方法..............................7

6檢驗規則...............................7

6.1出廠檢驗............................7

6.2型式檢驗.............................7

6.3抽樣檢驗.............................7

7標志、包裝、運輸及貯存........8

圖1整體鋼制針形截止閥............2

圖2分體鋼制針形截止閥............2

圖3角式鋼制針形截止閥.............3

圖4接頭連接鋼制針形截止閥.......3

圖5卡套鋼制針形截止閥..............4

圖6角式銅制針形截止閥..............4

表1內螺紋尺寸與公稱尺寸的對應關系........5

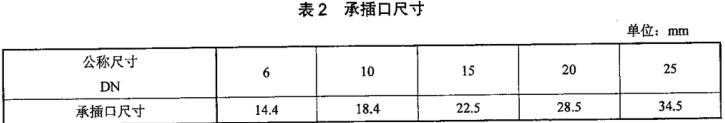

表2承插口尺寸...........................................5

表3鋼制針形截止閥最小壁厚......................5

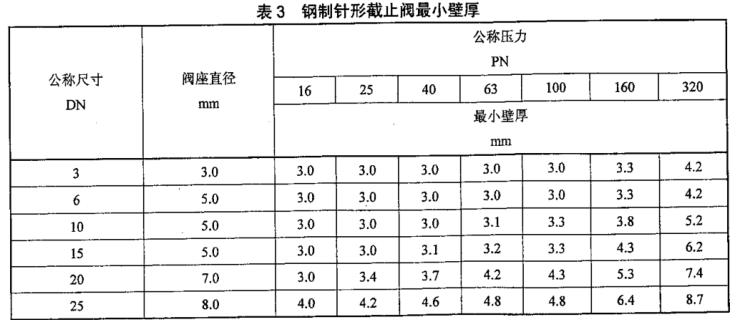

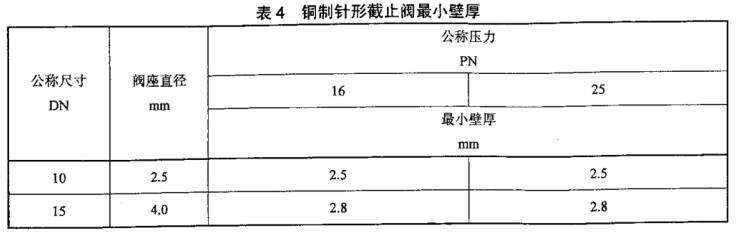

表4銅制針形截止閥最小壁厚.......................6

表5檢驗項目、技術要求和檢驗方法..............7

前  言

本標準代替JB/T 7747- -1995 《針形截止閥》.

本標準與JB/T 7747-- -1995相比，主要變化如下:

——擴大了公稱尺寸的范圍:

——修改了規范性引用文件:

——增加了針形截止閥的結構形式;

——增加了銅制針形截止閥的全部要求; .

——增加了壓力溫度額定值;

——增加了DN3的壁厚。

本標準由全國閥門標準化技術委員會(SAC/TC188)歸口。

本標準起草單位:合肥通用機械研究院、安徽省屯溪高壓閥門有限公司、寧波埃美柯銅閥門有限公司。

本標準主要起草人:黃明亞、田申風、曹耀華、鄭雪珍、倪平、胡家勇。

本標準所代替標準的歷次版本發布情況為:

——JB/T 7747--1995.

針 形 截 止 閥

1范圍

本標準規定了針形截止閥的結構形式、參數、技術要求、試驗方法、檢驗規則、標志、包裝、運輸及貯存。

本標準適用于公稱壓力不大于PN320,公稱尺寸DN2.5~DN25的鋼制針形截止閥; PN16~ ~PN25,DN10~DN15的銅制針形截止閥。其他參數的針形截止閥可參照執行。

2規范性引用文件

下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件,其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

GB/T 196普通螺紋基本尺寸 (GB/T 196- -2003, ISO 724: 1993, MOD)

GB/T 197普通螺紋公差(GB/T197- -2003, ISO 965-1: 1998， MOD)

GB/T 699優質碳素結構鋼

GB/T 1220不銹鋼棒

GB/T 1221耐熱鋼棒

GB/T 7306.2  55°密封管螺紋 第2 部分:圓錐內螺紋與圓錐外螺紋(GB/T 7306.2-- 2000, eqv

ISO 7-1: 1994)

GB/T7307 55° 非密封管螺紋(GB/T 7307- 2001, eqv ISO 228-1: 1994)

GB/T 12220通用閥門標志 (GB/T 12220- -1989， idt ISO 5209: 1977)

GB/T 12224鋼制閥門 - 般要求(GB/T 12224- -2005, ASTM B16.34a: 1998, NEQ)

GB/T12225通用閥門銅合金鑄件技術條件

GB/T 12228通用閥門碳素鋼鍛件技術條件

GB/T12716 60°密封管螺紋(GB/T 12716- 2002, eqv ASME B1.20.1: 1992)

GB/T 13808銅及銅合金擠制棒 (GB/T 13808- -1992, neq JIS II3250: 1986)

GB/T 13927工業閥門壓力試驗 (GB/T 13927- 2008， ISO/DIS 5208: 2007, MOD)

GB/T 15530.8銅合金及復合法蘭技術條件

JB/T 1754閥門零部件 接頭組件

JB/T 5300工業用閥門材料 選用導則

JB/T 7928通用閥門供貨要求

3.結構形式及參數

3.1 結構形式

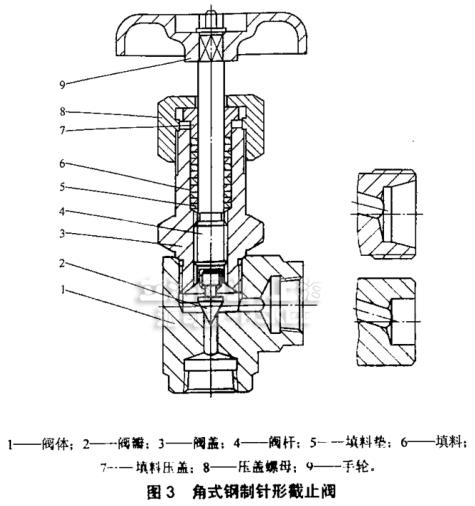

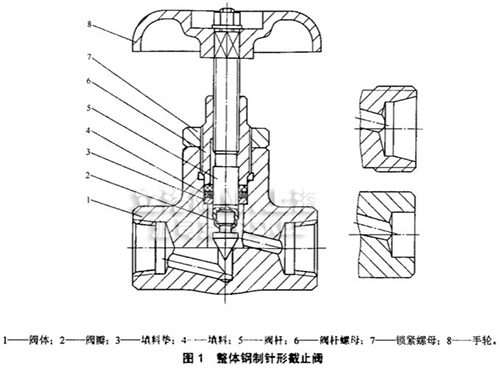

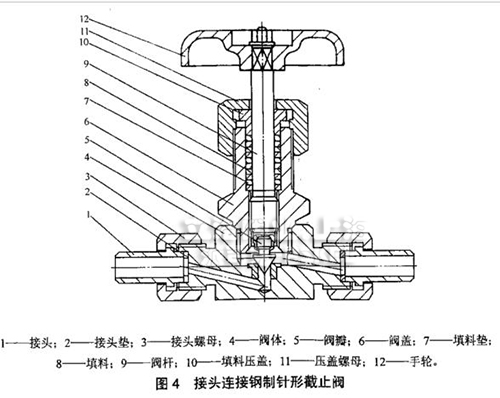

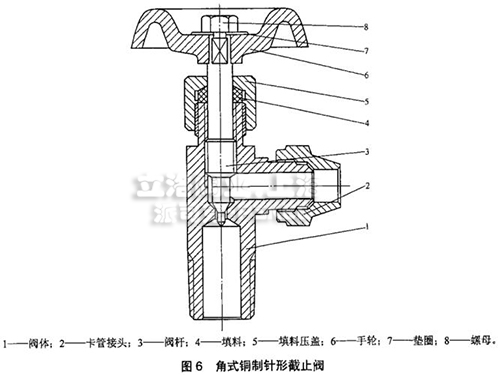

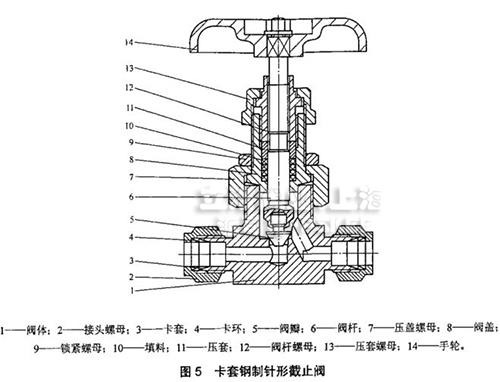

針形截止閥典型結構形式見圖1~圖6.

3.2 參數

3.2.1鋼制針形截止閥的公稱尺寸為 DN2.5、DN6、DN8、 DN10、DN15、DN20、 DN25.

3.2.2銅制針形 截止閥的公稱尺寸為DN10、DN15.

4技術要求

4.1壓力-溫度額定值

鋼制針形截止閥的壓力-溫度額定值按GB/T 1224的規定，銅制針形截止閥的壓力-溫度額定值按GB/T 15530.8的規定。

4.2閥體連接端

4.2.1閥體連接端的形式有: 焊接、螺紋連接和卡套連接等。

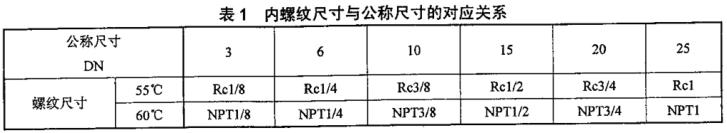

4.2.2內螺紋連接應采用圓錐管螺紋，圓錐管螺紋應符合GB/T 7306.2和GB/T 12716的規定。螺紋尺寸與公稱尺寸DN的對應關系按表1的規定。

4.2.3外螺紋連接采用管螺紋或普通螺紋，采用管螺紋時應符合GB/T 7307的規定;采用普通螺紋時應符合GB/T 196、GB/T 197的規定。螺紋尺寸與公稱尺寸DN的對應關系按JB/T 1754的規定或按訂貨合同的要求選用。外螺紋連接采用普通螺紋時，連接端應帶有接頭、接頭螺母和接頭墊等零件，接頭、接頭螺母和接頭墊按JB/T 1754的規定或訂貨合同的要求。

4.2.4承插焊連接的閥體連接端承插口尺寸按表2的規定或按訂貨合同的要求。

4.3閥體和閥蓋

4.3.1 鋼制針形截止閥閥體和閥蓋的最小壁厚按表3的規定，銅制針形截止閥閥體和閥蓋的最小壁厚按表4的規定。

4.3.2閥體和閥蓋推薦采用整體式結構 (見圖1).也可采用分體式結構(見圖2和圖3),但分體式結構閥體和閥蓋的連接必須可靠，防止松動。

4.4閥座

4.4.1閥座可采用壓入、脹滾或焊接等形式與閥體連接，也可以在閥體上直接加工或堆焊制成。

4.4.2采用螺紋連接的閥座，其連接螺紋應符合GB/T 196和GB/T 197的規定。

4.4.3閥座裝配時嚴禁 使用密封劑，但允許使用輕質潤滑油。

4.4.4閥座和閥瓣密封面間應有適當?shù)挠捕炔?

4.5閥瓣

4.5.1閥瓣與閥桿設計成一體， 閥瓣也可與閥桿組裝在一起， 組裝后閥瓣應能靈活回轉，且連接可靠。

4.5.2閥瓣密封面可在閥瓣 上直接加L成，也可堆焊制成。閥瓣采用錐形或球形密封面。

4.6閥桿

4.6.1閥桿可采用 下螺紋式或上螺紋式。

4.6.2閥桿與閥 蓋或閥桿與閥桿螺母的螺紋旋合長度,明桿式不得小于閥桿螺紋直徑的1.4倍,暗桿式不得小于閥桿螺紋直徑的1.3倍;用于節流或低壓工況下的閥門，不得小于閥桿螺紋直徑的1.0倍。

4.6.3閥桿與閥蓋或閥桿與閥桿螺母的螺紋應符合GB/T 196和GB/T 197的規定。

4.7填料函和填料

4.7.1鋼制針形截 止閥除有特殊要求外，填料函的深度應不小于五圈卡經壓縮的填料的高度;當采用聚四氟乙烯成形填料時，填料函深度不小于三圈填料的高度。填料函與填料接觸表面粗糙度不大于Ra3.2 pum。

4.7.2鋼制針形截 止閥填料函中的填料應在壓蓋未壓緊之前全部裝滿。填料在未壓緊之前，填料的截面可以是方形、矩形或v形的，當采用方形、矩形時，允許切成45°切口，并按圓周方向120°交叉錯開安裝。

4.7.3銅制針形截止閥的填料采用聚四氟乙烯或橡膠成形填料。

4.8手輪

手輪順時針方向為關;在輪緣上要有明顯的指示關閉方向的簡頭和“關”字，或開、關雙向箭頭及“開”、“關”兩字。

4.9殼體強度及密封性

4.9.1針形截止閥在經過1.5倍最大工作壓力的殼體強度試驗后，閥門殼體及各連接處，不允許有可見泄漏，無結構損傷。

4.9.2針形截止閥密封試驗的最 大允許泄漏量應符合GB/T 13927的規定。

4.10清潔度

針形截止閥內腔表面(包括所有內件表面)所含雜質和污物的質量總和應不大于0.03 g

4.11材料

4.11.1主要零件的材料可按 JB/T 5300選用。.

4.11.2承壓件閥體和閥 蓋的材料應符合GB/T 699、GB/T 1220、GB/T 1221、GB/T 12225、GB/T 12228 .或GB/T 13808的規定。

5試驗方法

5.1針形截 止閥殼體強度試驗按GB/T 13927的規定。

5.2針形截 止閥密封試驗按GB/T 13927的規定。

5.3殼體材料試驗按 GB/T 699、GB/T 1220、GB/T 1221、GB/T 12225、GB/T 12228或GB/T 13808的規定。

6檢驗規則

6.1 出廠檢驗

6.1.1每臺針形截止閥必須進行出廠檢驗，全部項日檢驗合格后方能出。

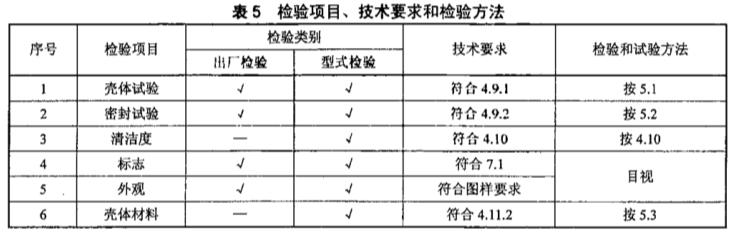

6.1.2檢驗項目、 技術條件和檢驗方法按表5的規定。

6.2型式檢驗

6.2.1有下列情況之一-時，-般應進行型式檢驗:

a)新產品或老產品轉廠生產的試制定型鑒定;

b)正式生產后，如結構、材料、工藝有較大改變，可能影響產品性能;

c)正常生產時，定期或積累一定產量后應進行周期性檢驗;

d)出廠檢驗結果與上次型式檢驗有較大差異時;

e)產品長期停產后，恢復生產時;

f)國家質量監督機構提出進行型式檢驗的要求時。

6.2.2型式檢驗采取抽樣檢驗的方法。

6.3抽樣檢驗

6.3.1抽樣可 以在生產線的終端經檢驗合格的產品中隨機抽取，也可以在產品成品庫中隨機抽取，或者從已供給用戶但未使用并保持出廠狀態的產品中隨機抽取。每- ~規格 供抽樣的最少基數為30臺，抽樣數為3臺。到用戶抽樣時，供抽樣的最少基數不受限制，抽樣數仍為3臺。對整個系列產品進行質量考核時，根據該系列范圍大小情況從中抽取2個或3個典型規格進行檢驗。每個規格供抽樣的臺數不少于30臺，抽樣臺數為3臺。

6.3.2對整批產 品進行考核時，若被檢針形截止閥中有-臺的清潔度指標低于4.10的規定時，允許從供抽樣的針形截止閥中再另外抽取規定的抽樣臺數。再次檢驗時，全部檢驗項目都必須符合規定的要求，否則整批產品判為不合格。

6.3.3型式檢驗的其 余項目都應當符合表5中技術要求的規定。

7標志、包裝、運輸及貯存

7.1針形截止閥的標志應符合GB/T12220的規定。.

7.2針形截止閥的包裝、運輸、貯存應符合JB/T 7928規定。
