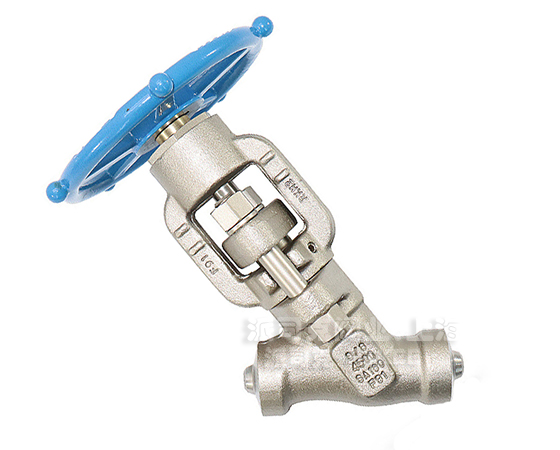

電站工藝截止閥

更新時間：2021-11-26 09:01:08

電站工藝截止閥
產品型號：SY1-45BW8-NMSG
產品口徑：DN15-DN50
產品壓力：1500-4500LB
產品材質：F316H ,F22,A105N,WB36,F91,F92
網址:http://laifumen.com/p-1457/

電站工藝截止閥分體式鍛造毛坯，閥帽結構設計的工藝閥，在線維修可拆除支架，從而降低閥座研磨深度2、55°斜面和垂直截止閥相比，壓降比和流阻較小,抗沖刷能力強，堆焊司太立合金閥瓣和閥座，兩者不同硬度差配合，即使在嚴酷的應用領域也能夠保持較長的使用壽命。

工作原理
規格零件
產品特點
產品結構圖
外形尺寸表
產品實物圖
應用范圍
產品說明書

電站工藝截止閥(工藝閥)安裝圖、解決方案、工作原理,派司克展示電站工藝截止閥(工藝閥)規格型號、設計制造標準、結構尺寸表、使用說明書�？捎喼泼罉�(biāo)、歐標、德標、日標等出口標準；打造高品質、高性能、高標準、高壽命、價格優惠的系列產品。

電站工藝截止閥(工藝閥)技術參數：

口徑：3/8“至2”英寸，DN15至DN50毫米

連接端口：SW 承插焊、BW 對焊

石墨填料：-10℃至680℃ (-14oF至1256oF)

材質：F316H 、F22、A105N 、WB36F91、F92等

壓力等級：1500LB，169LB0，2500LB，2680LB，4500LB

應用規范：

設計:ASME B16,34

測試：ASME B16,34和API 598

承插焊端口：ASME B16,11

對焊端口：ASME B16,25

螺紋端口：ASME 1,20,1

材質包括：A105，F(xiàn)304，F(xiàn)316，F(xiàn)316H，F(xiàn)22，F(xiàn)91，F(xiàn)92，WB36 等


電站工藝截止閥(工藝閥)產品特點

1、分體式鍛造毛坯，閥帽結構設計的工藝閥，在線維修可拆除支架，從而降低閥座研磨深度2、55°斜面和垂直截止閥相比，壓降比和流阻較小,抗沖刷能力強

3、無旋轉的閥桿經硬化和研磨拋光，確保減少扭矩，防止填料收到轉損壞

4、堆焊司太立合金閥瓣和閥座，兩者不同硬度差配合，即使在嚴酷的應用領域也能夠保持較長的使用壽命5、全導向的閥瓣確保閥座和閥瓣的精確對準不受高速流體所產生的側面推力的影響，避免擦傷閥體，劃傷或弄彎閥桿，延長閥瓣密封和閥體的使用壽命

6、后座斜角位于閥桿上，而不是在閥瓣上，符合API-600和API-602的有關規定7、由于在閥瓣內部的下方具中間體材質，因此閥芯與閥座密封時具有

不旋轉特性

8、全封閉，潤滑閥桿驅動系統，配置兩個滾針軸承確保降低操作扭矩9、對于熱變化具有很好的抵抗性

10、適合于排污和排放用途

11、閥瓣類型有閉塞、針型或截止止回型閥瓣可選

12、手輪顏色可選
