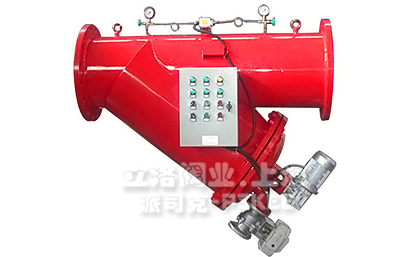

Y型全自動自清洗過濾器說明書

一、Y型全自動自清洗過濾器原理概述：

    當水從進水口進入過濾器濾筒內部，雜質被攔截在過濾筒內壁，過濾后的干凈水從出水口流出，當濾筒內壁的雜質越積越多時，Y型全自動自清洗過濾器進出口的壓差達到預設值或達到清洗時間或手動預制時，過濾器將開始自清洗過程，整個自清洗過程包含兩個步驟：打開位于Y型全自動自清洗過濾器上的自動排污閥；電機帶動型電動刷式過濾器濾網內的清洗刷，被濾網所攔截下來的雜質從排污閥排出。，清洗時系統不斷流，Y型全自動自清洗過濾器的整個運行過程由隨機配備的一個智能控制箱來控制�？刂品绞娇蛇x壓差、時間、手動及PLC控制。

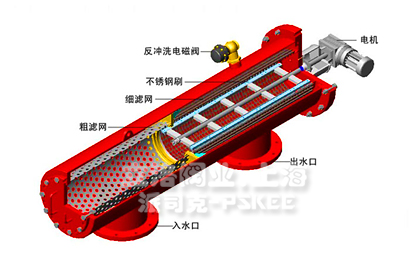

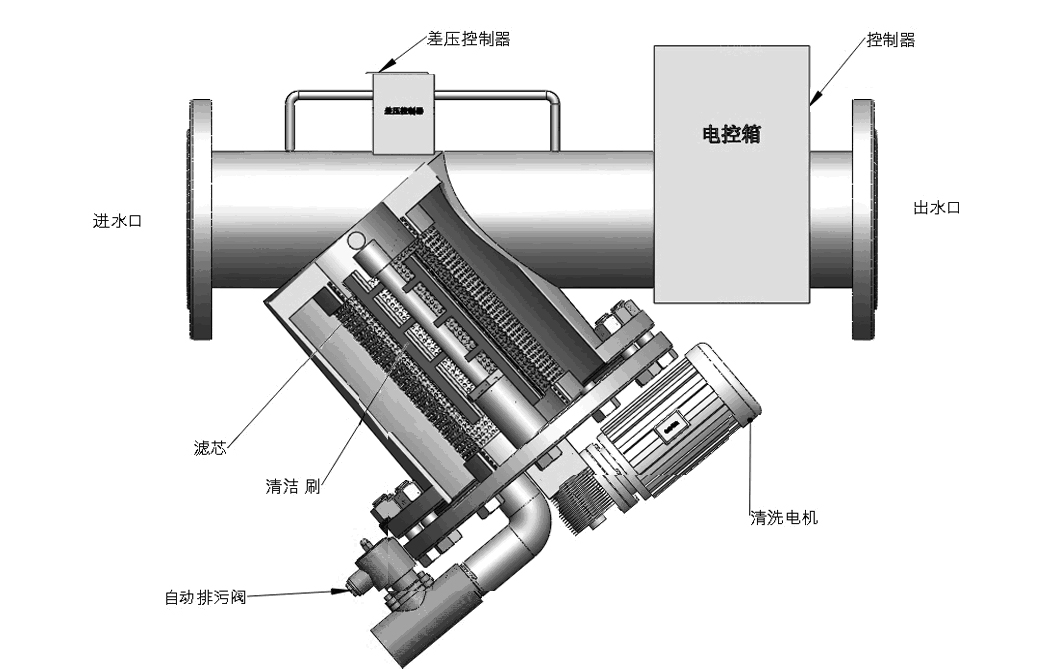

二、Y型全自動自清洗過濾器產品結構圖

三、Y型全自動自清洗過濾器工業過濾應用：
冷卻水過濾；保護噴頭；污水三級處理；

市政水回用；車間用水；R．O．系統前過濾；

酸洗；造紙白水過濾；注塑成型機；巴氏消毒系統；真空泵系統；空壓機系統；連鑄系統；水處理應用；

制冷采暖水系統。

灌溉過濾應用：地下水；市政水；江河、湖、海水；果園；苗圃；溫室；高爾夫球場；公園。

四、Y型全自動自清洗過濾器型號說明：

型號：DSYS-16C-080-100

     = DSYS代表：Y型全自動自清洗過濾器

     = 16C代表： 16表示公稱壓力1.6Mpa  C代表材質：碳鋼
     = 080代表： 80表示通徑DN80
     =100代表： 100表示過濾精度（100目）


五、Y型全自動自清洗過濾器產品特點：

■單臺最大過濾流量可達1260m3/h

■過濾精度從4000微米-20微米

■濾網可選:鉆孔（4000-800μm）楔形（1000-50μm）編織復合（800—20μm）

■最小工作壓力≥0.1MPa

■最高工作壓力≤1.6MPa(特殊可定制)

■工作溫度≤95℃

■電源：380V/50Hz

■清洗電機功率：0.09-0.25KW

■控制電壓：AC24V

■清洗方式：刷式

■控制方式：壓差、時間、手動及人機界面（PLC）

■清洗時間：10-200秒可調

■安裝形式：可立式安裝或臥式安裝，多臺并聯可獲得更大流量

六、Y型全自動自清洗過濾器產品選型：

為了能更適用客戶的水系統的技術要求，為了最佳的過濾效果，達到為客戶節能、省電、省水、環保的最高要求，多靈環保做為領先的水過濾解決方案供應商，我們的工程師將用最專業技術知識，豐富的應用經驗，為您做出最佳的方案選擇。

您在選擇型電動刷式過濾器的時候，請考慮以下幾個參數

• 處理流量

• 過濾介質的化學性質

• 過濾介質的懸浮物濃度

• 要求的過濾精度

• 管道的壓力

七、Y型全自動自清洗過濾器對照表：

微米（μm） 10 25 30 40 50 80 100 120 150 200 400 800 1500 3000

目數        1500 650 550 400 300 200 150 120 100 80 40 20 10 5

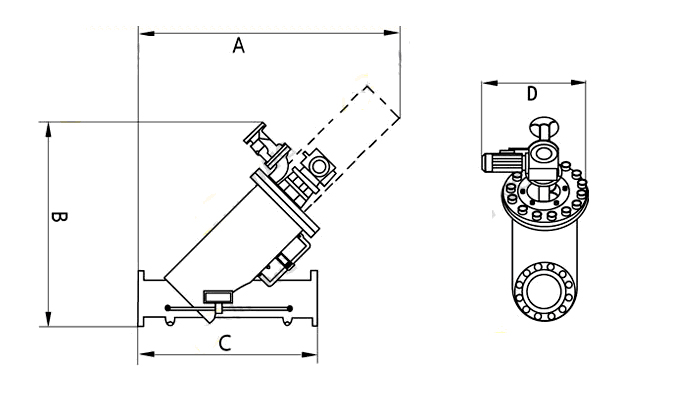

八、Y型全自動自清洗過濾器尺寸圖 ：

九、Y型全自動自清洗過濾器技術數據表

十、Y型全自動自清洗過濾器材質：

■殼體：碳鋼、304不銹鋼、316L不銹鋼

■濾網：304不銹鋼、316L不銹鋼

■刷架：304不銹鋼、316L不銹鋼

■排污閥：鑄鐵、銅、不銹鋼

■控制器：PVC、鋁

■密封圈：EPDM橡膠

■清洗刷：不銹鋼、尼龍

注：可根據客戶需求選用鎳、鈦合金等特殊材質，具體情況請咨詢公司。

十一、Y型全自動自清洗過濾器設備安裝與連接：

1、設備本體安裝

（1）安裝使用時，應注意對控制箱、傳感器及傳動部分的保護，防止損壞。

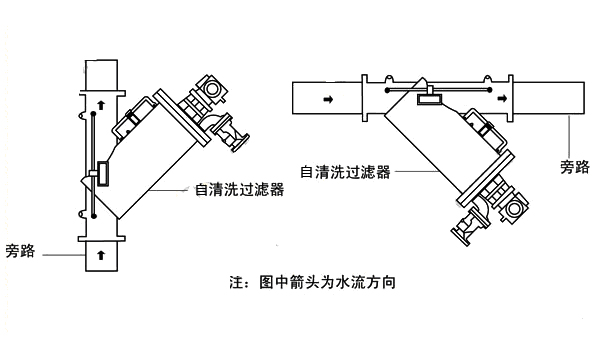

（2）按照Y型全自動自清洗過濾器本體上的箭頭提示方向連接管道，使水流方向與本體上的箭頭方身一致。Y型全自動自清洗過濾器有兩種安裝形式（見下圖），采取任何一種安裝形式時，應注意使自動排污閥的出口方向為水平或向下，以保證排污更徹底。

安裝形式

（3）Y型全自動自清洗過濾器應安裝在需要保護的用水設備之前，并盡量靠近用水設備。

（4）在動力系統中，Y型全自動自清洗過濾器應安裝在水泵與用水設備之間，越靠近用水設備越好。當泵與用水設備之前的壓力超過過濾器的極限壓力，Y型全自動自清洗過濾器也可安裝在水泵之前，并盡量靠近水泵。

（5）自動排污閥連接方式分為法蘭和絲扣，排污管不宜過長，最好不要超過10米。

（6）安裝時應考慮便于檢修，Y型全自動自清洗過濾器前后應安裝關斷閥門，且應安裝旁通管道。

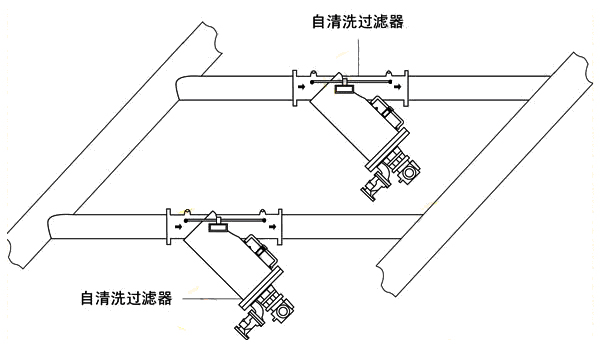

（7）Y型全自動自清洗過濾器的規格應與管道或流量相匹配，當一臺單臺過濾器不能滿足系統流量要求時可并聯兩臺或更多，兩臺過濾器并聯安裝圖

十二、全自動自清洗過濾器控制器使用方法：

1、功能概述

本控制器通�？膳涮纂妱游�式、電動刷式、電動多筒式自動清洗過濾器設備。在自動過濾器普遍應用的今天，節省成本、提高產品性能的同時也提高產品競爭力。本控制器在設計之初，在業內專家指導下，充分考慮自動清洗過濾器設備的各種工況及相關控制程序。本控制器是自動清洗過濾器設備的電器控制核心，具備各種保護、報警功能。其性能超過國外產品。具有多種控制方式，時間、壓力的控制精度相當高。采用高速CPU芯片、各種可設定參數斷電記憶、內部自帶看門狗電路、元件采用先進的貼片工藝、操作簡捷明了，全中文液晶（3寸）顯示操作界面。可實現遠程監視控制。完全替代可編程（PLC）加文本顯示器，本控制器是自動清洗過濾器設備必備也是最佳控制核心。使用方便，接上電源，接上電機、電動閥、壓力開關、接近開關就行。調試方便，只要更改參數，就能達到你所要的工況。體積小，小巧玲瓏，可安裝在過濾器上。

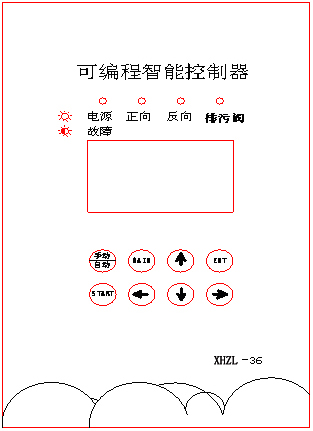

2、Y型全自動自清洗過濾器面板圖

面板布置圖介紹

1、 狀態指示區：各種工作狀態指示一目了然。電源指示燈閃爍時表示故障狀態，同時液晶顯示詳細故障原因。

2、 液晶顯示區：

3、 按鍵區： 自動/手動切換鍵、上下左右光標移動4個按鈕鍵。確定，主菜單鍵。

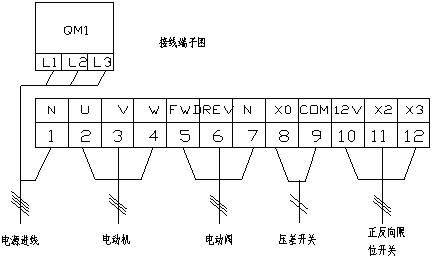

4、全自動自清洗過濾器端子功能見下圖

接線圖說明

四、全自動自清洗過濾器操作應用：

1、 應用設備選擇：

同一臺控制箱可以控制不同類型的自清洗過濾器，使用之前必須確定對應的設備功能選擇相應的工作方式

工作方式選擇：F9=0  即吸式過濾器工作模式，對應的功能代碼見表1：

              F9=1  即刷式、轉向式過濾器工作模式，對應的功能代碼見表2：

2、 參數設定：

確定工作方式之后設定相應的工作參數主要是過濾時間，清洗時間等參數詳見表1，2，

3、 操作方式

a、 手動模式：

按下《手動/自動》模式切換鍵，屏幕顯示“手動模式”狀態移動上下鍵，控制光標到所需單獨控制的對象上，按下《ENT》，控制對象顯示相應的工作狀態。改變其狀態可以再按《ENT》。注：從自動切換到手動時所有對象都在停止狀態。

b、 自動模式：

按下《手動/自動》模式切換鍵，屏幕顯示“自動模式”，光標控制按鍵失效，屏幕顯示運行時間及設定時間，當運行在周期時間（過濾工作時間）時，周期時間開始倒計時，同時光標閃爍，表示程序運行在此狀態。

c、 參數設定

按下《MAIN》主菜單鍵，進入主菜單模式，見圖

光標移到相應的參數設定的位置，按下《ENT》進入?yún)��?shù)設定狀態光標移到功能號選擇位置，選擇相應的功能號，對應的中文名稱注釋對應變化。

對應功能名稱設定相應的參數。

五、不銹鋼全自動自清洗過濾器輸入輸出及電源規格

額定電壓 AC100V～240V

電壓允許范圍 +/-10%

額定頻率 50Hz/ 60Hz

允許瞬間斷電時間 200ms以內的瞬間斷電，機器繼續運行

電源保險絲 250V  3A  5Φ×20mm

輸入信號形式 壓差接點輸入(無源觸點)

輸入動作表示 輸入連接時液晶顯示器（3寸）指示

輸入點數 4點(無源觸點)

輸出動作表示 輸出時液晶顯示器指示

輸出點數(控制對象) 6點：轉向閥正反轉、排污閥正反轉、報警輸出

輸出接點容量 AC220V 2A  DC24V 1A

過濾工作定時時間 (B0) 0－1 9999  240

壓差延時起動時間 (B1) 0－1 9999  5

保留 (B2) 0－1 9999

工作循環次數 (B3) 0－9999 個 2

限位檢測超時時間 (B4) 0－1 9999  300

正反轉轉換延時時間 (B6) 0－1 9999  1

壓差延時報警時間 (F8) 0－1 9999 秒 300 設定值＝0

此功能取消

工作方式選擇 (B9) 0-4  0

表2（刷式過濾器應用功能表）

功能名稱 功能號 范圍 單位 出廠

設定值 用戶

設定值

過濾工作定時時間 (P0) 0－1 9999 分 240

壓差延時起動時間 (P1) 0－1 9999 秒 5

清洗/反沖洗時間 (P2) 0－1 9999 秒 20

壓差延時報警時間 (P8) 0－1 9999 秒 300 設定值＝0

此功能取消

工作方式選擇 (P9) 0-4  2

表3（導向式過濾器應用功能表）

功能名稱 功能號 范圍 單位 出廠

設定值 用戶

設定值

過濾工作定時時間 (P0) 0－1 9999 分 240

壓差延時起動時間 (P1) 0－1 9999 秒 5

導向閥關閉時間 (P2) 0－1 9999 秒 20

壓差延時報警時間 (P8) 0－1 9999 秒 300 設定值＝0

此功能取消

工作方式選擇 (P9) 0-4  4

全自動自清洗過濾器壓差指示儀在出廠時已經調整好設定值，為 1.0Bar。在壓差指示儀的低壓連接端上側有一個調整壓差值的調節盤，順時針撥動調節盤時，壓差設定值下降。反之，則上升。

全自動自清洗過濾器電器原理圖：
