中華人民共和國機械行業標準
JB/T 7538- -2016
代替JB/T 7538--1994
管道用籃式過濾器
2016-04-05發布 2016-09-01實施
中華人民共和國工業和信息化部發布
目次
前言............................................III
1 范圍........................................1
2 規范性引用文件....................1
3 結構型式和基本.....................1
3.1 結構型式 ............................1
3.2 基本參數...............................4

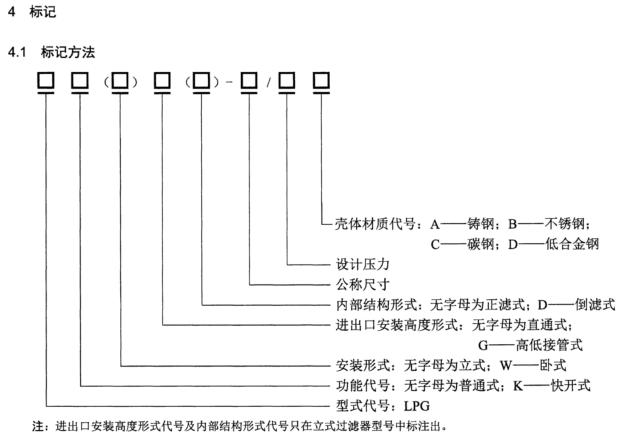

4 標記..........................................5
4.1 標記方法...............................5
4.2 標記示例...............................5
5 技術要求..................................5
5.1 材料........................................5
5.2 尺寸及公差............................6
5.3 外觀........................................6
5.4 強度........................................6
5.5 密封性能................................6.
5.6 壓力損失................................7
6.1材料檢查................................7
6.2 尺寸檢查................................7
6.3外觀檢查................................7
6.4強度試驗................................7
6.5密封性能................................7
6.6壓力損失試驗.........................7
7.1 出廠檢驗.........................7
7.2型式檢驗.........................7
8標志、運輸、包裝和貯存..............................8
8.1標志..............................................................8
8.2運輸、 包裝................................................8
8.3貯存..............................................................8
附錄A (資料性附錄)管道用 籃式過濾器常用結構型式及安裝尺寸....................9

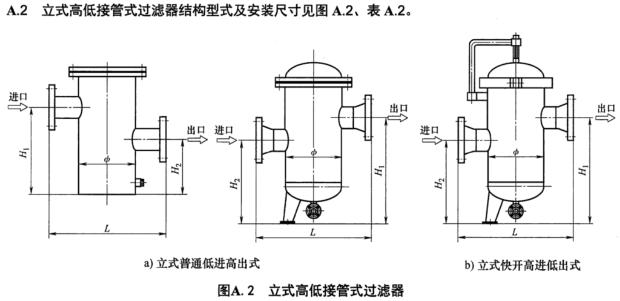

圖A.2立式高低接 管式過濾器............................................9

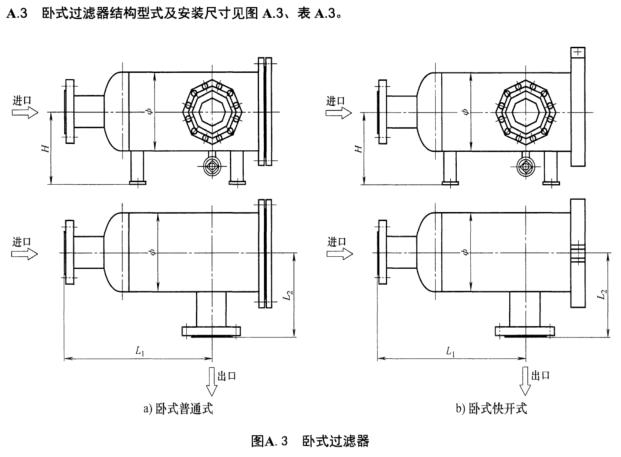

圖A.3臥式過濾器................................................................10
表1過濾器結構型 式圖例..................................................11
表2常用規格不銹鋼絲網的參數...........................................4
表3濾芯凈高度.與.芯外.........................................................5

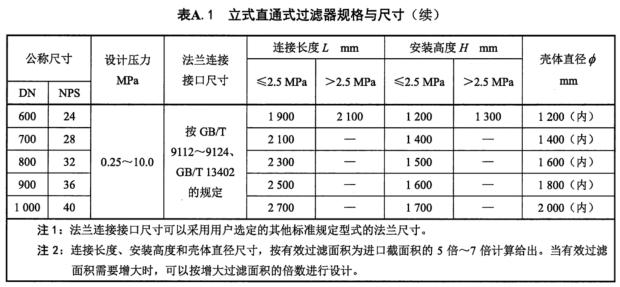

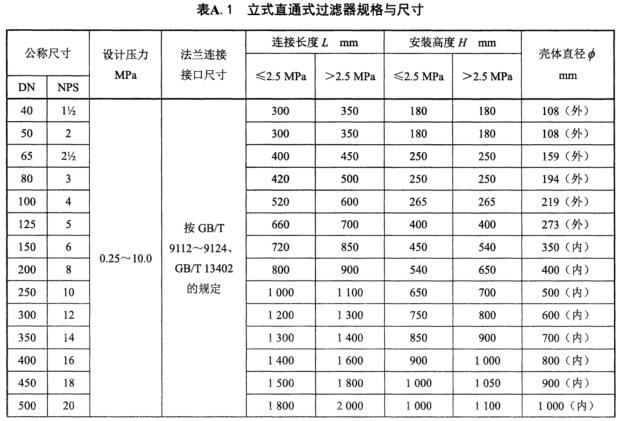

表A.1立式直通 式過濾器規格與尺寸..................................9

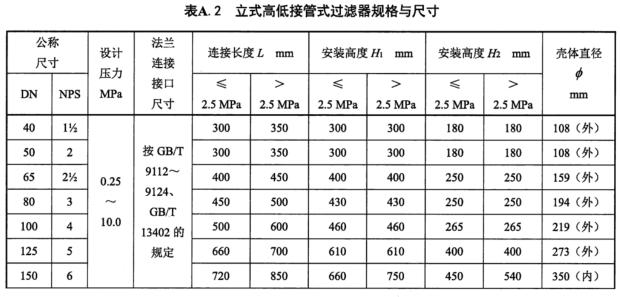

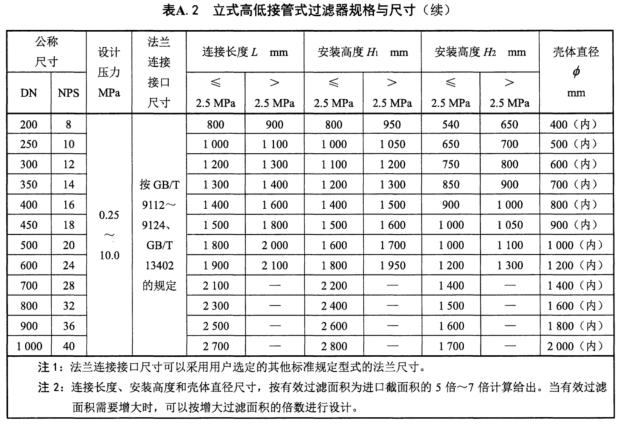

表A.2立式高低接管 式過濾器規格與尺寸..........................10

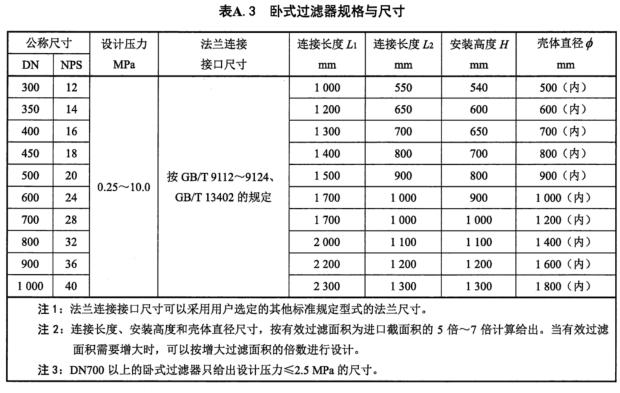

表A.3臥式過濾 器規格與尺寸..............................................12
前 言
本標準按照GB/T 1.1- -2009 給出的規則起草。
本標準代替JB/T 7538- -1994《管道用籃式過濾器》，與JB/T 7538- -1994相比主要技術變化如下:
-擴大了標準的適用范圍。
一-增加了 外形結構型式;過濾器的結構型式分為立式和臥式、普通式和快開式、進出口直通式和高低接管式，并在表格中給出了各種結構型式的圖例。
一增加了 過濾芯的結構型式;濾芯結構型式分為直口網型式和斜口網型式。
一增加了 Q345R等殼體材料。
一增大了過濾面積的要求;過濾器的凈過濾面積由原來“為進口截面積的2倍~6倍”增大至“為進口截面積的3倍~10倍”。
一- 增加了基本參數,修改和完善了技術要求和試驗方法，補充了標志和對運輸?shù)囊蟮燃夹g內容。
一將標記單獨列為一章， 修訂了型式代號，增加了功能代號、殼體材質代號等。
一作為資料性附錄， 增加了過濾器常用型式及安裝尺寸。
本標準由中國機械工業聯合會提出。
本標準由全國管路附件標準化技術委員會(SACTC237)歸口。
本標準起草單位:合肥精都機電儀表有限公司、中機生產力促進中心、合肥精祥儀表有限公司、中石化華東管道設計研究院、南通市三聯石化設備制造有限公司、上海自儀九儀表有限公司。
本標準主要起草人:王平、馮峰、張婭、陳冬梅、江光世、季向東、徐德、王增明。
本標準所代替標準的歷次版本發布情況為:
JB/T 7538- 1994。
管道用籃式過濾器
1范圍
本標準規定了介質為液體的管道用籃式過濾器( 以下簡稱過濾器)的結構型式和基本參數、標記、技術要求、試驗方法、檢驗規則、標志、運輸、包裝和貯存。
本標準適用于管道公稱尺寸為DN40~DN1000、NPS1 1/2~NPS 40,設計壓力為0.25 MPa~10.0 MPa,液體介質溫度為-20°C~350"C的過濾器。
2規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注8期的引用文件,僅注8期的版本適用于本文件。
凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB/T 710優質碳素結構鋼熱軋薄鋼板和鋼帶
GB 713鍋爐和壓力容 器用鋼板
GB/T 1804- 2000- 般公差 未注 公差的線性和角度尺寸的公差
GB/T 3274碳素結構鋼和低合金結構鋼熱軋厚鋼板和鋼帶
GB/T 3280不銹鋼冷軋鋼板和鋼帶
GB/T 5330
工業用金屬絲編織方孔篩網
GB 6479高壓化肥設 備用無縫鋼管
GB/T8163輸送流體用無縫鋼管
GB/T 9112~9124鋼制管法蘭
GB/T9125管法 蘭連接用緊固件
GB 9948石油裂化用無縫鋼管
GB/T 12229通用閥門碳素鋼鑄 件技術條件
GB/T 12230通用 閥門不銹鋼鑄件技術條件
GB/T 13402大直徑鋼制管法蘭
GB/T 14976流體輸送用不銹鋼無縫鋼管
GB24511承壓設備用不銹鋼鋼板及鋼帶
3結構型式和基本參數
3.1結構型式

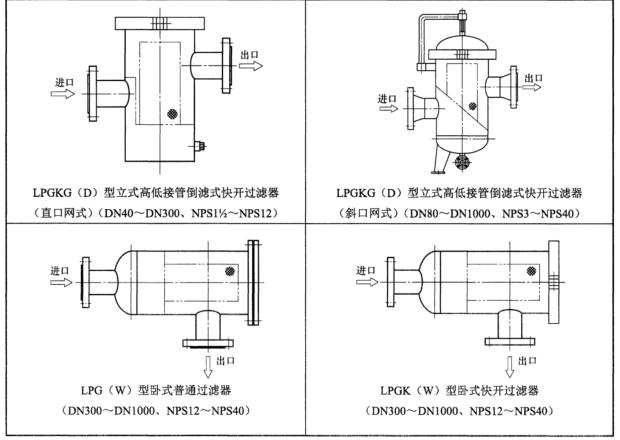

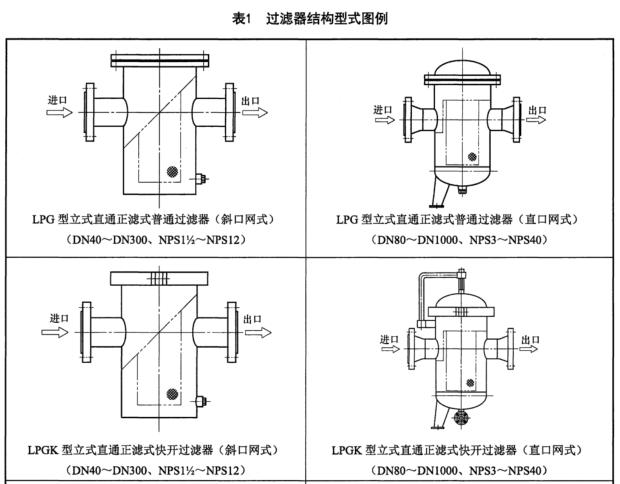

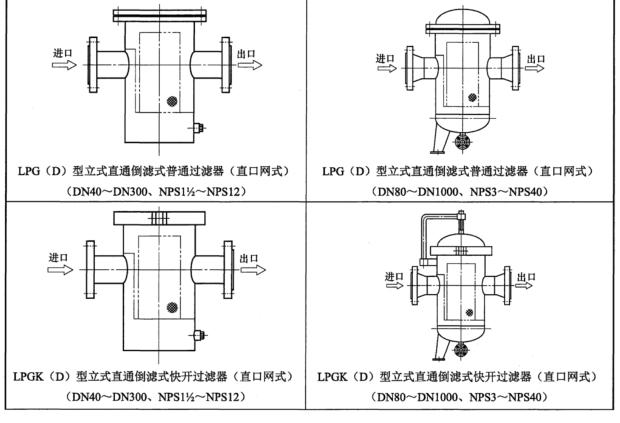

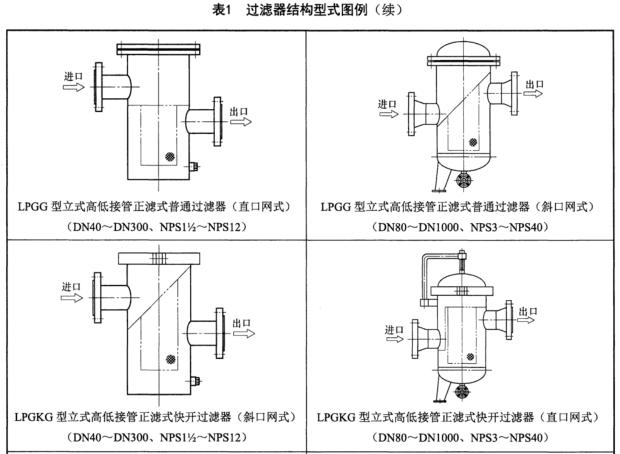

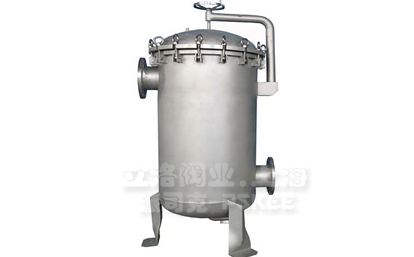

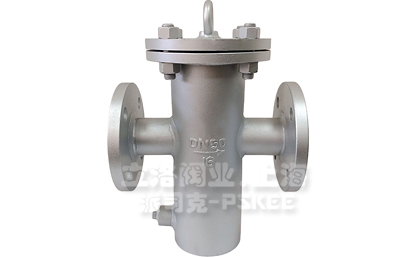

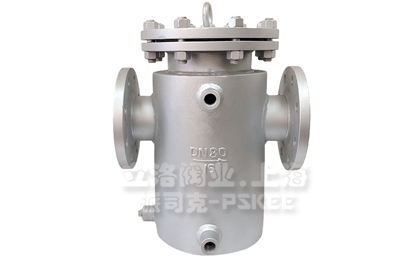

過濾器常用結構型式見表1圖例。
3.2基本參數
3.2.1公稱尺寸
過濾器公稱尺寸分為兩類:
a) DN系列: 40, 50, 65, 80, 100, 125， 150, 200, 250, 300，350, 400, 450, 500, 600, 700,
800，900， 1 000;
b)NPS系列:1%，2,2%,3,4,5,6,8,10,12,14，16,18，20,24,28，32,36,40.
3.2.2設計壓力
0.25 MPa~ 10.0 MPa.
3.2.3安裝尺寸

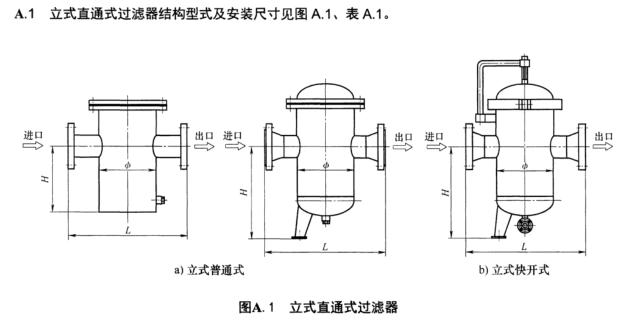

過濾器常用結構型式及安裝尺寸參見附錄A.
3.2.4接口形式 .
過濾器接口與管道宜采用法蘭連接，接口法蘭標準按GB/T 9112~9124、GB/T 13402的規定。
注:過濾器接口法蘭也可選用其他標準的法蘭。
3.2.5過濾面積
過濾器的有效過濾面積(過濾芯的凈過流面積)宜為進口截面積的3倍~10倍。
3.2.6濾網目數

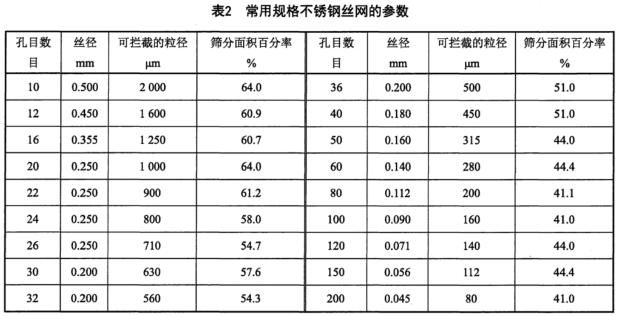

過濾器的濾網應從GB/T 5330中選用-定規格的篩網。常用規格不銹鋼絲網的參數見表2。
注:過濾器的過濾芯也可采用孔板或燒結類濾件。
3.2.7濾芯凈高度與濾芯外徑比
過濾器濾芯凈高度與濾芯外徑比宜符合表3的規定。
4.2標記示例
示例1:
公稱尺寸為DN150，設計壓力為1.6 MPa,殼體材質為碳鋼，立式直通正濾式普通過濾器標記為:
LPG-150/1.6C
示例2:
公稱尺寸為DN300，設計壓力為6.3 MPa,殼體材質為低合金鋼，立式高低接管倒濾式快開過濾器標記為:
LPGKG (D) -300/6.3D
示例3:
公稱尺寸為DN500，設計壓力為5.0 MPa,殼體材質為低合金鋼，臥式快開過濾器標記為:
LPGK (W) -50/5.0D
5技術要求
5.1 材料

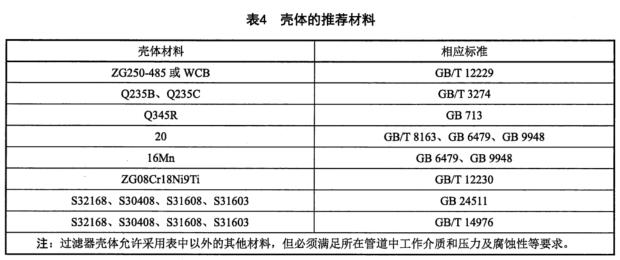

5.1.1過濾器 殼體的推薦材料見表4，其化學成分及機械性能應分別符合相應標準的規定。
5.1.2過濾器接口法蘭及緊固件的材質按GB/T 9112~9124、GB/T 13402和GB/T 9125的規定。法蘭的材質應與殼體材質相匹配,法蘭若與接管或殼體焊接時,其與接管或殼體之間應具有良好的焊接性能。
注:當過濾器接口法蘭選用其他標準的法蘭時，其法蘭及緊固件的材質按所選用的相關法蘭標準的規定。
5.1.3過濾器 的過濾芯濾簡用碳素結構鋼熱軋鋼板或不銹鋼冷軋鋼板沖制而成。濾簡采用碳素結構鋼熱軋鋼板時，必須整體鍍鋅鈍化;濾簡采用不銹鋼冷軋鋼板時，應進行酸洗鈍化等表面處理。鋼板化學成分及力學性能應符合GB/T 710、GB/T 3280的規定。
5.1.4過濾 器的過濾芯濾網為不銹鋼絲網，應符合GB/T 5330的規定，材質由用戶確定。
5.1.5所有外購材料均應具有 出廠合格證和產品質量證明書。
5.2尺寸及公差
5.2.1過濾器外形 安裝尺寸及過濾芯尺寸應符合設計圖樣的規定，尺寸公差按GB/T 1804- 2000 中c級(粗糙級)的規定。
5.2.2過濾器接 口法蘭和緊固件的尺寸及公差按所選相應法蘭標準的規定.
5.2.3過濾器 的過濾芯濾網的尺寸及公差應符合GB/T 5330的規定。
5.3外觀
5.3.1鑄件內、 外表面上的氧化皮、粘砂、夾渣等應清除干凈。鑄件上不應有影響強度和使用壽命的
裂紋、冷隔、砂眼、粘砂、縮孔等缺陷。鑄件質量應符合GB/T 12229和GB/T 12230的規定。
5.3.2焊接件焊縫和熱影響區表面不得有裂紋、 未焊透、未熔合、氣孔、弧坑、未填滿、咬邊、夾渣.
和飛濺物:焊縫和母材應圓滑過渡;角焊縫的外形應凹形圓滑過渡。
5.3.3碳鋼或低合 金鋼類過濾器內外表面應進行防腐處理，金屬表面防腐涂層要色澤均勻、牢固。
5.3.4不銹 鋼類過濾器內外表面應進行酸洗鈍化等表面處理。
5.3.5法蘭密封面不應有劃痕、 碰傷等缺陷。
5.3.6過濾器組裝前， 內腔應嚴格清理，不允許有殘存浮砂或臟物。組裝內件時，螺釘、母等小部件不得松動、脫落。
5.4 強度
過濾器應能承受設計壓力的1.5倍壓力條件下的水壓試驗。
5.5密封性能 .
過濾器應能承受設計壓力的1.1 倍壓力條件下的密封性能試驗。
5.6壓力損失
在最大流量下(指與過濾器相連接的管道中的最大工作流量)，介質為水時，過濾器的壓力損失不得超過0.04 MPa.
6試驗方法
6.1材料檢查
檢查所有外購材料是否具有出廠合格證和產品質量證明書及其內容的完整性和真實性。必要時對材料進行復驗。
6.2尺寸檢查
用卡尺、卷尺等精度符合尺寸偏差要求的通用量具進行檢查。
6.3外觀檢查
用目測的方法進行檢查。
6.4強度試驗
過濾器裝在水壓試驗裝置上進行強度試驗，試驗介質為潔凈水(奧氏體不銹鋼過濾器試驗用水的氯離子含量應不大于25 mg/L),試驗壓力為設計壓力的1.5倍，保持試驗壓力的最短時間為5 min,無滲漏、無可見變形、無異常聲響者為合格。
6.5密封性能試驗
過濾器裝在水壓試驗裝置上進行密封性能試驗，試驗介質為潔凈水(奧氏體不銹鋼過濾器試驗用水的氣離子含量應不大于25 mg/L),試驗壓力為設計壓力的1.1倍，保持試驗壓力的最短時間為5 min,所有密封連接部位及焊縫無滲漏者為合格。
6.6壓力損失試驗
將過濾器連接于壓力損失測試管道上，當管道壓力為工作壓力、流量達到最大流量時，觀察過濾器進出口之間的壓力差。
注:根據用戶對所定購的過濾器的特殊要求，可以針對用戶定購的過濾器在指定介質、指定壓力條件和指定工作流
量下，做濾網不同清潔狀態下壓力損失試驗:分別測出如網孔無堵塞、30%網孔堵塞，50%網孔堵塞、75%網孔堵塞不同狀態的壓力損失值，供用戶參考。
6.5密封性能試驗
過濾器裝在水壓試驗裝置上進行密封性能試驗，試驗介質為潔凈水(奧氏體不銹鋼過濾器試驗用水
的氣離子含量應不大于25 mg/L),試驗壓力為設計壓力的1.1倍，保持試驗壓力的最短時間為5 min,所有密封連接部位及焊縫無滲漏者為合格。
6.6壓力損失試驗
將過濾器連接于壓力損失測試管道上，當管道壓力為工作壓力、流量達到最大流量時，觀察過濾器進出口之間的壓力差。
注:根據用戶對所定購的過濾器的特殊要求，可以針對用戶定購的過濾器在指定介質、指定壓力條件和指定工作流量下，做濾網不同清潔狀態下壓力損失試驗:分別測出如網孔無堵塞、30%網孔堵塞，50%網孔堵塞、75%網孔堵塞不同狀態的壓力損失值，供用戶參考。
7檢驗規則
7.1 出廠檢驗
7.1.1出廠 檢驗項目為本標準中5.2~5.4 要求的內容。如客戶有要求，可協商增加本標準中5.5、 5.6要求的內容為出廠檢驗項目。
7.1.2 產品需逐臺檢驗，若有1個項目不合格，則判定該產品不合格。
7.2型式檢驗
7.2.1型式檢驗在 下列情況下進行:
a)產品定型;
b)產品結構、原材料、工藝有較大改進:
c)產品定期考核(每兩年進行- -次)。
7.2.2型式檢驗項 目為本標準第5章要求的全部內容。
8標志、運輸、包裝和貯存
8.1標志
8.1.1過濾 器殼體上應有指示液體流動方向的永久性箭頭。
8.1.2過濾器應有銘牌， 銘牌上應標志出:
a)產品名稱及型號;
b)公稱尺寸:
c)設計壓力;
d)殼體材料牌號:
e)濾網目數;
f)生產日期和出廠編號:
g)制造單位名稱(或商標)。
8.2 運輸、包裝
8.2.1過濾 器表面(包括密封面)應消除污垢后涂防銹劑，以防在運輸和貯存的過程中受到腐蝕。
8.2.2應對連接 端面進行防護包裝，保證在正常的運輸條件下產品不受損壞和便于使用。
8.2.3過濾器 在運輸過程中應防止雨淋及受潮，搬運時應注意輕放。
8.2.4包裝形式及方法 可由制造單位確定或者由制造單位與用戶協商確定。
8.2.5隨機文件隨機文件包括:
a)裝箱單;
b)出廠檢測報告:
c)產品出廠合格證;
d)產品使用說明書。
8.3貯存
過濾器一般應存放在相對濕度不超過75%、通風良好、不含腐蝕性氣體的室內。
附錄A
(資料性附錄)
管道用籃式過濾器常用結構型式及安裝尺寸
