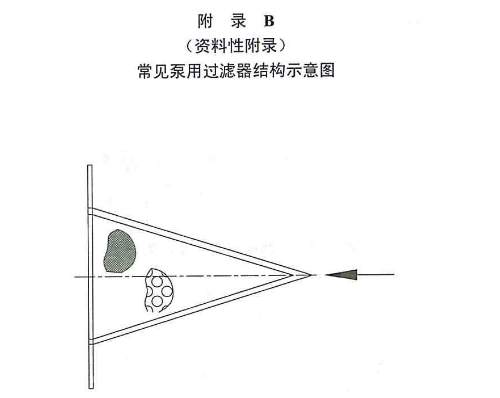

附錄B (資料性附錄)常 見泵用過濾器結構示意圖.............5
附錄C (資料性附錄)泵用過濾器壓力降參考值..................9
附錄D (資料性附錄)泵用過濾器標識.................................10
本規范用詞說明....................................................................12
附:條文說明...........................................................................13
前言
本規范根據中華人民共和國工業和信息化部辦公廳“關于印發2013年第四批行業標準制修訂計劃的通知”(工信廳科[2013]217號)的要求,由天津辰鑫石化工程設計有限公司會同無錫市華爾泰機械制造有限公司,對原SH/T 3411-1999《石油化工泵用過濾器選用、檢驗及驗收》進行修訂完成。
本規范共分6章,主要技術內容包括:泵用過濾器的基本規定、選用、檢驗及驗收。
本次修訂的主要技術內容是:
一規范名稱更改為 《石油化工泵用過濾器選用、檢驗及驗收規范》,適用范圍增加了煤化工企業;
一調整了 章節結構,重點突出了選用和檢驗驗收的要求;
一刪除了規格尺寸、 包裝、運輸、儲存及訂貨要求等內容。
本規范由中國石油化工集團公司負責管理,由中國石油化工集團公司儲運設計技術中心站負責日常管理,由天津辰鑫石化工程設計有限公司負責具體技術內容的解釋。執行過程中如有意見和建議,請寄送日常管理單位和主編單位。.
本規范日常管理單位:中國石油化工集團公司儲運設計技術中心站
通訊地址:河南省洛陽市中州西路27號
郵政編碼: 471003
電話: 0379-64887302
傳真: 0379-64887302
電子郵箱: helh.lpec@sinopec.com
本規范主編單位:天津辰鑫石化工程設計有限公司
通訊地址:天津市津南區雙港鎮雙港科技產業園麗港園31號樓
郵政編碼: 300350
本規范參編單位:無錫市華爾泰機械制造有限公司
本規范主要起草人員:李東升 尚峻 李汝閣 周敏 郁從珍 黃興君
本規范主要審查人員:唐潔 葛春玉 何龍輝 趙廣明 周紅兒 柳耀琦 張園園 夏喜林
楊森 王育富 莫崇偉 孫新宇 陳永江 羅武平 王金良
本規范1999年首次發布,本次為第1次修訂。
石油化工泵用過濾器選用、檢驗及驗收規范
1范圍
本規范規定了石油化工、煤化工企業泵用過濾器的技術要求。
本規范適用于石油化工、煤化工企業新建、改建、擴建工程中泵用過濾器的選用、檢驗及驗收。
2規范性引用文件
下列文件對于本規范的應用是必不可少的。凡是注日期的引用文件,僅注日期的版本適用于本標準。
凡是不注日期的引用文件,其最新版本(包括所有的修改單)適用于本標準。
GB 150壓力容器
GB/T5330工業用金屬絲編織方孔篩網
GB/T 14382管道用三通過濾器
SH/T3059石油化工管道設計器材選用規范
SH 3501石油化工有毒、可燃介質鋼制管道工程施工及驗收規范
JB/T 7538管道用籃式過濾器
3術語和定義
下列術語和定義適用于本規范。
3.1過濾面積filtration area
濾網表面.上總的開孔面積。
3.2有效過濾面積effective filtration area
過濾面積減去被支撐結構遮擋的濾網開孔面積后的凈面積。
3.3目數mesh

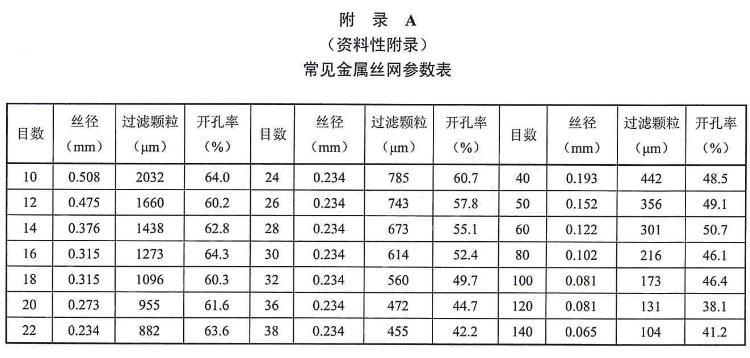

絲網孔在25.4mm(lin)長度內的數量。常見金屬絲網參數見本規范附錄A。
3.4倍數multiples
過濾器的有效過濾面積與連接管道的流通截面積之比。
3.5濾筒filter cartridge
由濾框、濾網等零件組成的過濾元件。
4基本規定
4.1液體物料泵 前的入口管道上應設過濾器。

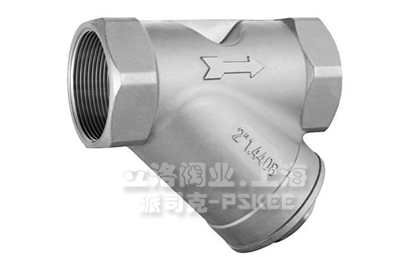

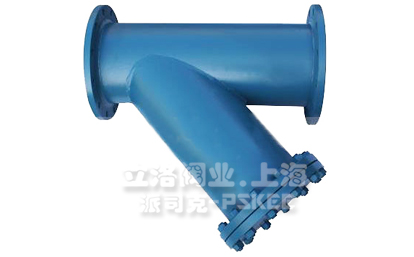

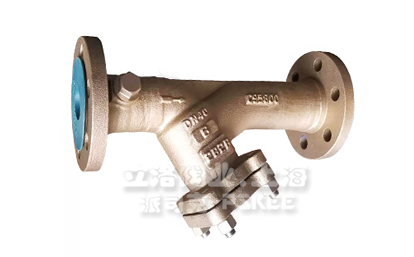

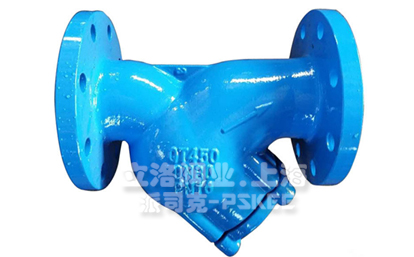

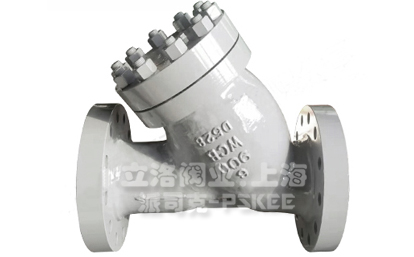

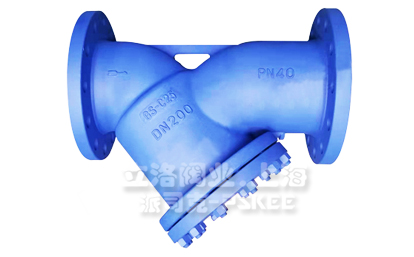

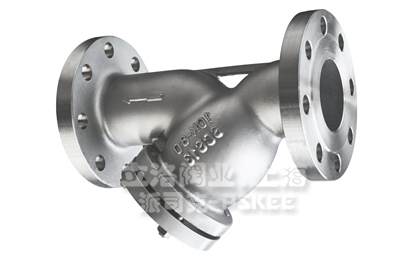

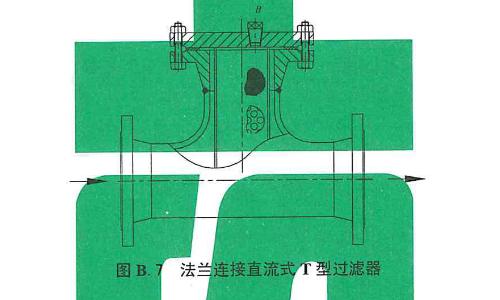

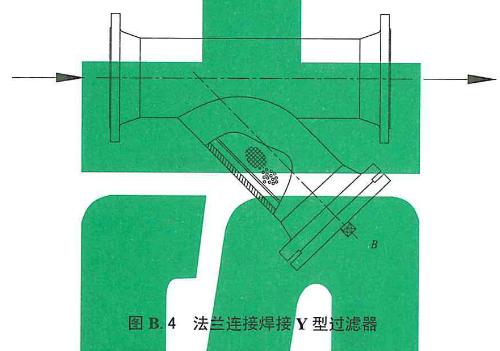

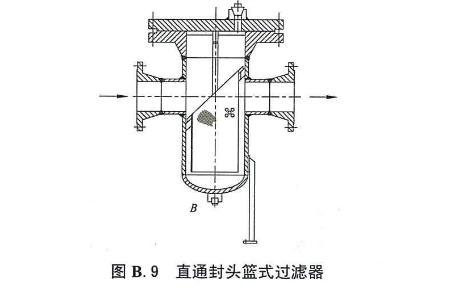

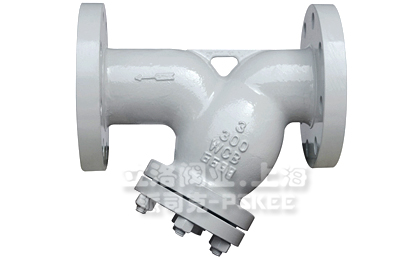

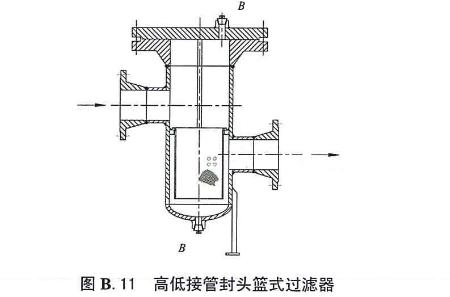

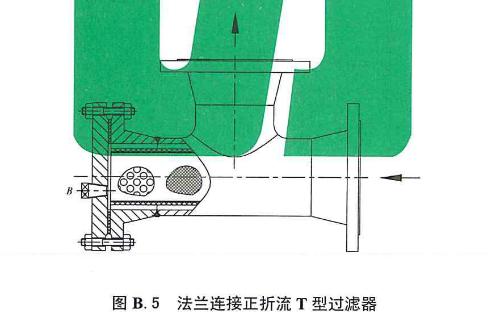

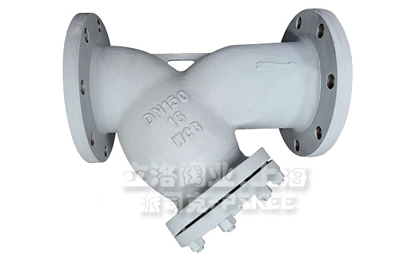

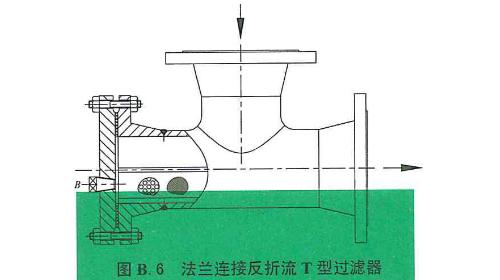

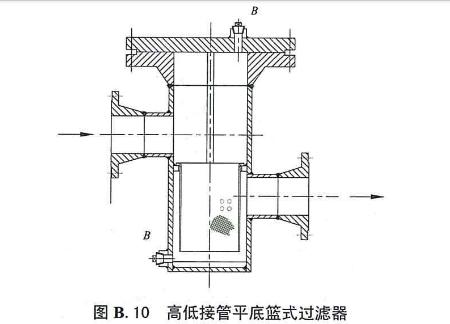

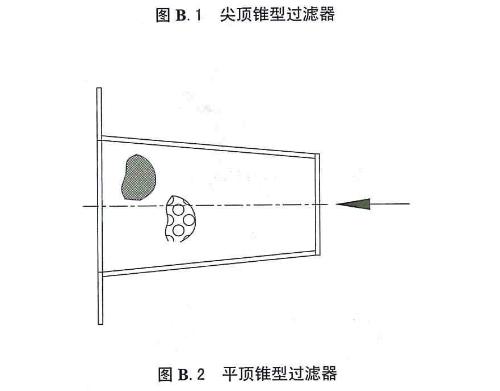

4.2過濾器按結構型式可分為錐型過濾器、Y型過濾器、T型過濾器、籃式過濾器等。常見泵用過濾器的結構示意圖見附錄B.
4.3過濾 器的設計壓力不應低于管道系統的設計壓力。
4. 4過濾器的設計溫度 應與所連接管道系統的設計溫度一致。
4.5濾筒宜采用不銹鋼材料制作, 當液體物料或工藝過程對濾簡材料有特殊要求時,可選用其他材料。
4.6過濾器的殼體材料應滿足輸送介質的性質及管道操作條件的要求。
4.7過濾 器接口端面為法蘭連接時,其公稱壓力、密封面型式應 與所連接管道法蘭-致;接口端面為
焊接和螺紋連接時,其尺寸應與所連接管道一致, 材質應與管道相匹配。
4.8濾網規格 及其技術要求應符合現行國家標準《工業用金屬編織方孔篩網》GB/T 5330的規定。
5過濾器選用
5.1過濾器宜按泵的類型、 管道直徑、介質的性質及安裝、操作和檢修要求選用。
5.2按泵的類型選用過濾器時, 應符合下列要求:
a)螺桿泵宜選 用籃式過濾器:
b)磁力泵應選 用磁性復合過濾器。

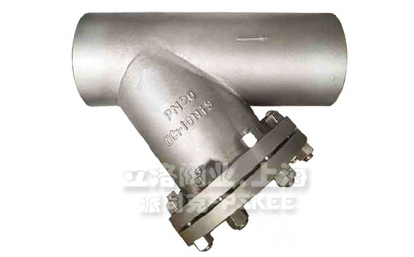

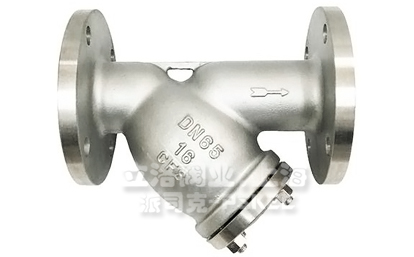

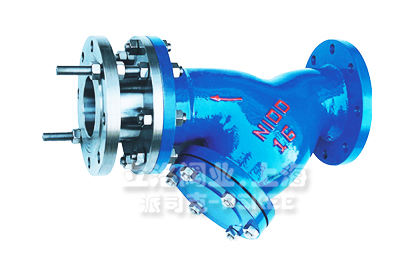

5.3管道公稱直徑小于等于100mm時,宜選用Y型過濾器,公稱直徑大于100mm、小于等于350mm
時,宜選用T型過濾器;:管道公稱直徑大于等于400mm時,宜選用籃式過濾器。
5.4按介質性質選 用過濾器時,宜按下列要求選用:
a)輸送操作溫度 下黏度高于20mm'/s介質時,宜選用籃式過濾器:
b)輸送職業性接觸危害程度 I級、I1 級介質時,宜選用接口端面為焊接的過濾器;
c)輸送操作溫 度低于等于-45C的介質時,宜選用接口端面為焊接的過濾器。
5.5 按安裝、操作、檢修要求選用過濾器時,應符合下列要求:
a) 安裝空間受限時宜選用Y型或T型過濾器:
b) 介質流向有90°變化處宜選用折流式T型過濾器;
c)需經常清洗或更換濾簡的過濾器宜選用快開籃式過濾器:
d)正常工況下不能拆卸且需經常吹掃時,應選用具有反沖洗功能的過濾器;
e)臨時使用的過濾器宜選用錐型過濾器:
f)拆卸法蘭或封頭重量大于 15kg 時,宜選用帶有鉸鏈的過濾器:拆卸法蘭或封頭重量大于50kg時,宜選用帶有吊柱的過濾器。
5.6過濾器濾網 目數的選擇宜符合下列要求:
a)過濾器濾網的目數不宜大于 80目:
b)輸送操作溫度下黏度大于20mm/s的介質時,宜選用10目~40目;
c)輸送潤滑油類油品時, 宜選用40目;
d)當泵對過濾精度 有特殊要求時,應按泵的要求進行選用。
5.7錐型過濾器的倍數宜為1.5倍~2倍,Y型、T型過濾器的倍數宜為2倍~3倍;籃式過濾器的倍數宜為3倍~10倍。泵用過濾器的壓力降值可參考附錄C.
6檢驗及驗收
6.1檢驗
6.2 驗收
6.2.1過濾器應按訂貨合同要求進行驗收。
6.2. 2過濾器開箱時, 過濾器內應無積水,外觀應無銹蝕、臟污、油漆脫落和損傷等缺陷。

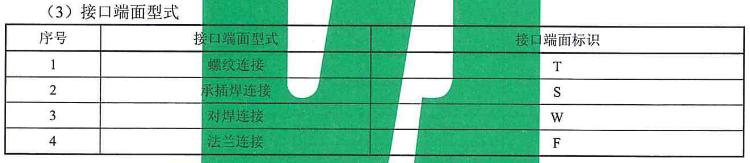

6.2.3過濾器應在 顯著位置標示字跡清晰的標牌,過濾器標牌上應注明下列內容:

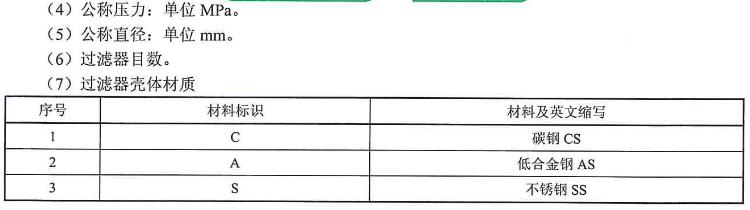

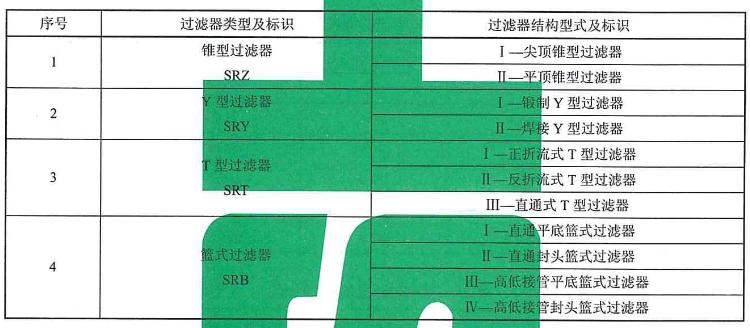

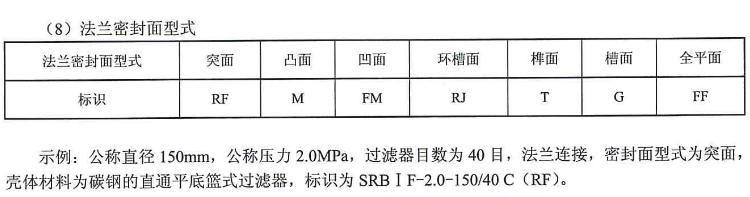

a)產 品型號及規格(過濾器的標識見附錄D):
b)產品重量;
c) 產品出廠日期或批號:
d) 制造廠“名(代號)或商標:
e)以箭頭表示的介 質流向;
f)設備位號。
6.2.4過濾器應附產品質量合格證書、安裝及使用說明書和裝箱單。
6.2.5 質量合格證書應包括以下內容:
a)產品合格證;
b)產品名稱、 型號和規格:
c)設計和制造標準;
d) 制造廠技術(質量)檢驗部門的公章:
e)質量檢驗 人員代號及檢驗日期;
f)材料的原產地質量 合格證明。
6.2.6 裝箱單應包括以下內容:
a) 制造廠名稱;
b) 出廠編號及日期;
c)產品名稱、型號、數量及凈重:
d) 用戶名稱及合同號,
e)隨箱所附文件 及數量;
f)制造廠裝箱部門公章、裝箱日期及裝箱檢查員的代號。
附錄C
(資料性附錄)
泵用過濾器壓力降參考值
C.1本附錄所提供的數值 是指過濾器潔凈時的壓力降值。
C.2表中 的流速指管道內介質的流速。
C.3Y型與T型過濾器的壓力降值見表1。

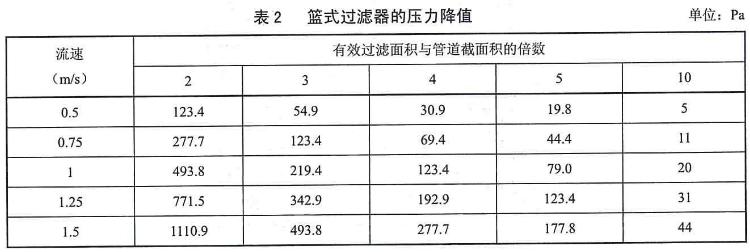

C.4籃式過濾器的壓力降值見表2。
C.5臨時過濾器的壓力降值可參考表1。
C.6本附錄所提 供的數值僅指常溫工況下介質為水時過濾器壓力降值。工況或介質發生變化時,制造商須另行進行壓力降的計算。
本規范用詞說明
1為便 于在執行本規范條文時區別對待,對要求嚴格程度不同的用詞說明如下:
1)表示很嚴格,非這樣做不可的:
正面詞采用“必須”,反面詞采用“嚴禁”;
2)表示嚴格,在正常情況下均應這樣做的:
正面詞采用"應”,反面詞采用“不應”或“不得”;
3)表示允許稍有選擇,在條件許可時首先應這樣做的:
正面詞采用“宜”,反面詞采用“不宜”;
4)表示有選擇,在一定條件下可以這樣做的,采用“可”。
2條文中指明應按其他有關標準執行的寫法為:“ 應符...的規定”或“應按....執行”。
中華人民共和國石油化工行業標準
石油化工泵用過濾器選用、檢驗及驗收規范
SH/T 3411- -2017
條文說明
修訂說明
SHT 3411-2017《石油化工泵用過濾器選用、檢驗及驗收規范》,經工業和信息化部2017年7月7日以第32號公告批準發布。
本規范是在原SH/T 341--1999《石油化工泵用過濾器選用、檢驗及驗收》的基礎上修訂而成,上一版的主編是天津石化設計院,主要起草人員是王靜賢、蘭繼武等。
本規范修訂過程中,編制組進行了大量的調查研究,總結了我國石油化工、煤化工和石油庫中泵用過濾器的應用經驗。
為便于廣大設計、施工、科研、學校等單位有關人員在使用本規范時能正確理解和執行條文規定,
《石油化工泵用過濾器選用、檢驗及驗收規范》編制組按章、條順序編制了本規范的條文說明,對條文規定的目的、依據以及執行中需注意的有關事項進行了說明。但是,本條文說明不具備與規范正文同等的法律效力,僅供使用者作為理解和把握規范規定的參考
5過濾器選用...............................16
石油化工泵用過濾器選用、檢驗及驗收規范
5過濾器選用
5.5
c)對于經常清洗或更換濾筒的籃式過濾器,尤其是公稱壓力大、公稱直徑大的籃式過濾器,采用快開結構,可大大減輕勞動強度,縮短清洗或更換時間。
5.6
c)潤滑油類油品通常選用螺桿泵或齒輪泵輸送,過濾器目數選用40目,一方面是輸送泵的要求,另一方面是油品(原料或產品)的質量需求。
5.7籃式過濾器倍數宜根據介質黏度確定,黏度大的重質油品倍數宜為6倍~10倍。倍數過小會造成過濾器處壓力降大,從而影響泵的正常運行。
中華人民共和國石油化工行業標準
石油化工泵用過濾器選用、檢驗及驗收規范
SH/T 3411- 2017
石油化工泵用過濾器選用、檢驗及驗收規范(SH T 3411-2017 )
石油化工泵用過濾器選用、檢驗及驗收規范規范規定了石油化工、煤化工企業泵用過濾器的技術要求;且適用于石油化工、煤化工企業新建、改建、擴建工程中泵用過濾器的選用、檢驗及驗收。
