中華人民共和國國家標準
GB/T 14382一 2008
代替GB/T 14382- -1993
管道用三通過濾器
中華人民共和國國家質量監督檢驗檢疫總局
發布
中國國家標準化管理委員會
前言
本標準是GB/T14382--1993《管道用三通過濾器》的修訂版。
本標準與GB/T 14382-1993相比主要變化如下:
增加了術語;
在直流式T型過濾器中,增加了加長型;
對承插孔徑尺寸進行了修改;
一-在直流式T型過濾器中,增加了PN16、PN25和PN40三個壓力級;
增加了過濾器的主要尺寸公差及形狀公差;
增加了對接焊縫的無損檢測要求;
-增加了在明確設計溫度與設計壓力條件下的水壓強度試驗壓力值;
-取消了水壓密封試驗。
本標準自實施之日起代替GB/T 14382- 1993。
本標準由中國機械工業聯合會提出。
本標準由全國管路附件標準化技術委員會歸口。
本標準起草單位:中機生產力促進中心、啟東混合器廠有限公司、無錫華爾泰機械制造有限公司、河南省高山閥門有限公司。
本標準主要起草人:黃維賢,李俊英、馮峰、李忠云、楊全慶。
本標準所代替標準的歷次版本發布情況為:
GB/T 14382- 1993。
管道用三通過濾器
1范圍
本標準規定了管道用三通過濾器(以下簡稱過濾器)的分類、要求、試驗方法及檢驗規則等。
本標準適用于公稱尺寸DN400及其以下,公稱壓力PN16~ PN40和Class150~ Class300,工作溫
度范圍為-196°C~540C的管道過濾器。
2規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件,其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準,然而,鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件,其最新版本適用于本標準。
GB/T 191包裝 儲運圖示標志(GB/T 191- 2008, ISO 780:1997, MOD)
GB/T 699 .
優質碳素結構鋼
GB/T 700碳素結構鋼(GB/T 700- 2006 ,ISO 630:1995,NEQ)
GB 713 鍋爐和壓力容器用鋼板(GB 713- 2008,ISO 9328-2: 2004, NEQ)
GB/T 1220不銹 鋼棒
GB/T 1221耐熱鋼棒
GB/T 1591低合 金高強度結構鋼(GB/T 1591--1994,neq ISO 4950:1981)
GB/T3280不銹鋼冷軋鋼板和鋼帶
GB/T4237不銹鋼熱軋鋼板和鋼帶
GB/T4238耐熱鋼鋼板和鋼帶
GB/T 4879防銹 包裝
GB/T 4892硬 質直方體運輸包裝尺寸系列(GB/T 4892一2008, ISO 3394 :1984, NEQ)
GB/T5330工業用金屬絲編織方孔篩網
GB/T6388運輸包裝收發貨標志
GB/T 7306.2 55° 密封管螺紋第2部分:圓錐內螺紋與圓錐外螺紋(GB/T 7306. 2一2000，
eqv ISO 7-1:1994)
GB/T 9115(所有部分)對焊鋼制管法 蘭
GB/T 9116(所有部分)帶 頸平煤鋼制管法蘭
GB/T 9119平面 、突面板式平焊鋼制管法蘭
GB/T 9124
鋼制管法蘭技術條件
GB/T 10612工業 用篩板板厚<3 mm的圓孔和方孔篩板(GB/T 10612- -2003, ISO 7805-2:1987 , MOD)
GB/T 12459鋼制對焊無縫管件
GB/T 12716 60°密封 管螺紋.
GB/T 13306標牌
GB/T 14383鍛制承插焊和螺紋管件
JB/T 4730.2承壓設備無損檢測 第2部分:射線檢測
3術語和定義
下列術語和定義適用于本標準。
3. 1接口端面
connection I face
過濾器與相鄰管道或管件連接的配合面。
3.2過濾面積
filtration area
濾網過濾表面上總的開孔面積。
4分類
4.1型式
三通過濾器的結構型式為:
a)Y型過濾器;
b)
T型過濾器。
T型過濾器又分為:

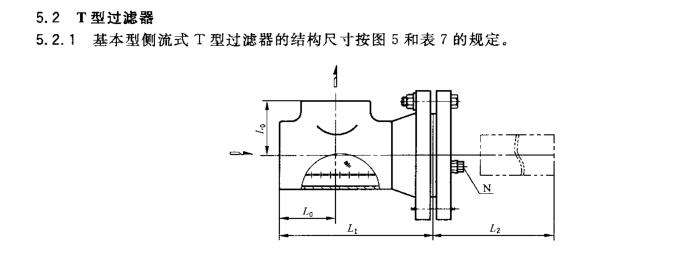

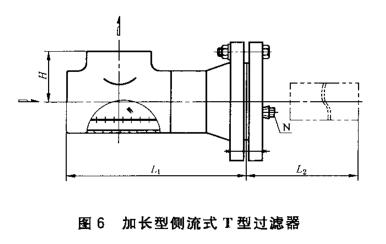

側流式過濾器(基本型及加長型);

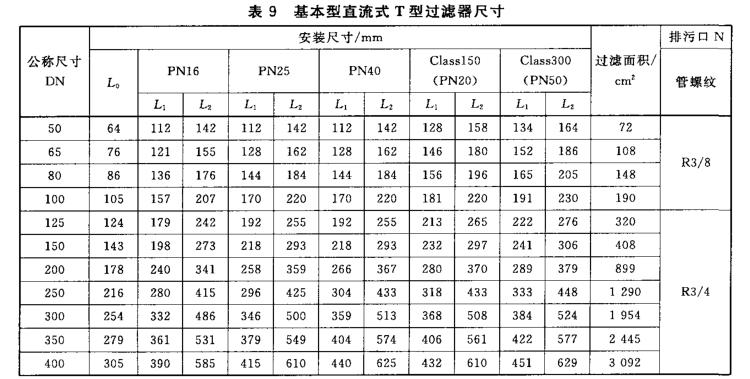

直流式過濾器(基本型及加長型)。

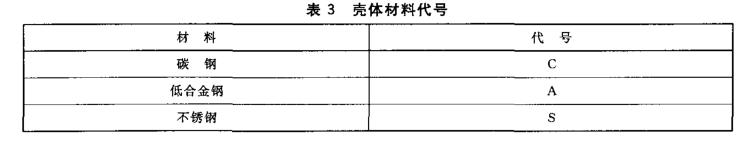

4.2 代號
4.2.1

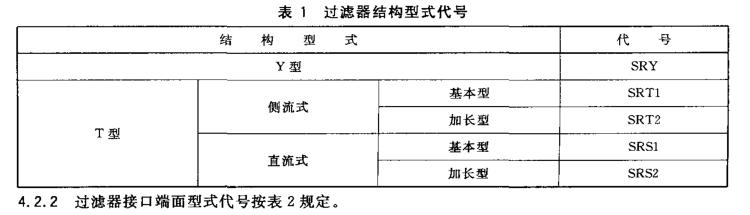

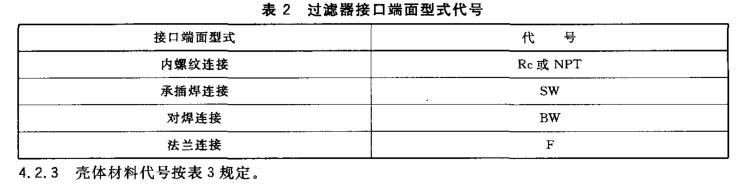

過濾器結構型式代號按表1規定。

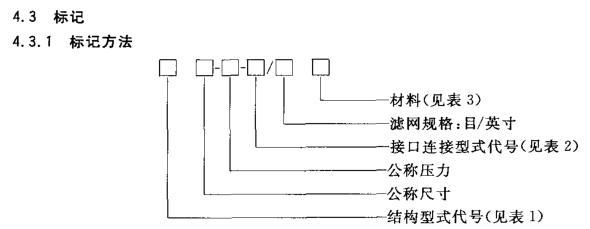

4.3.2標記示例
公稱尺寸DN50、公稱壓力PN16 ,接口連接型式為螺紋連接、主體材料20鋼、濾網規格30目/英寸的Y型過濾器:
SRY50-16-Rc/ 30C

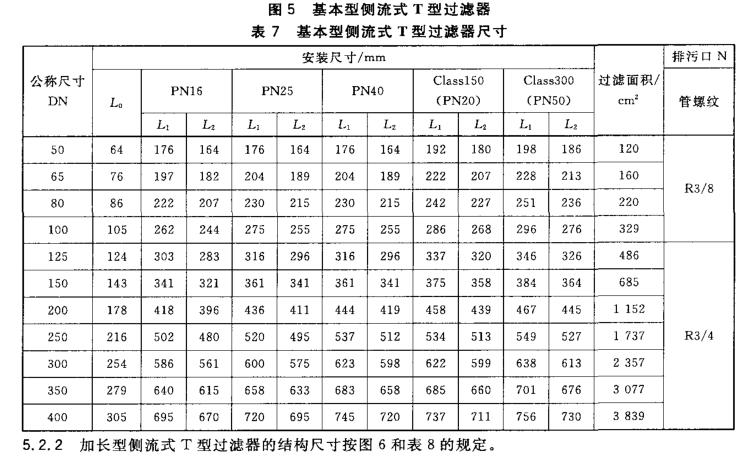

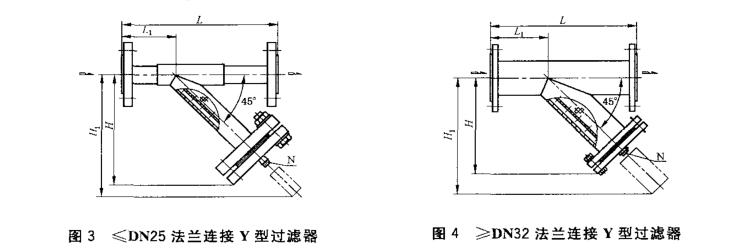

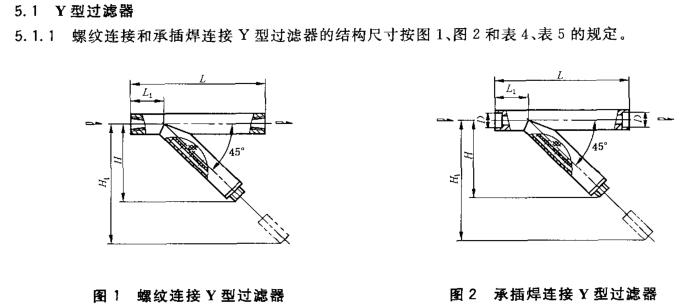

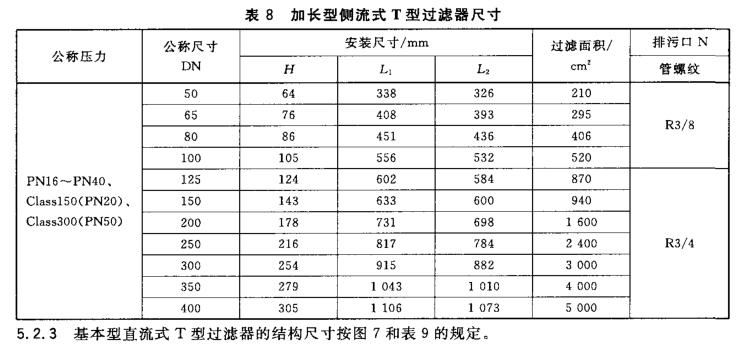

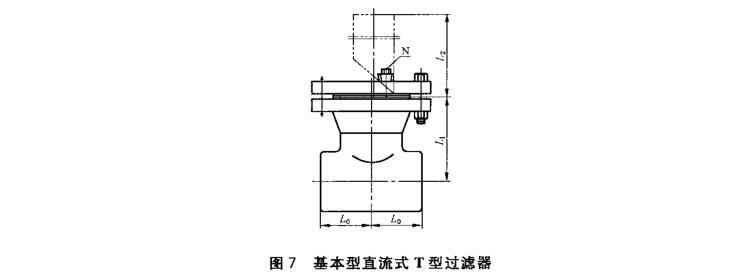

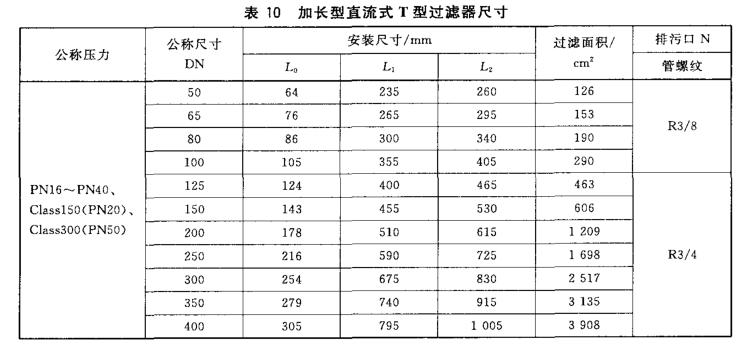

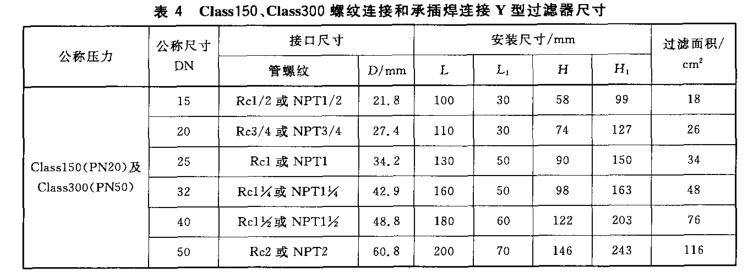

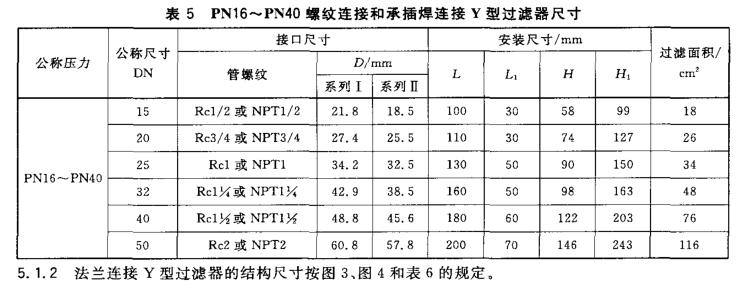

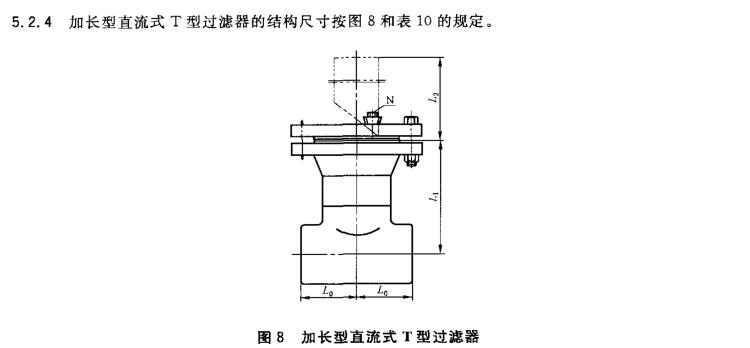

5結構尺寸

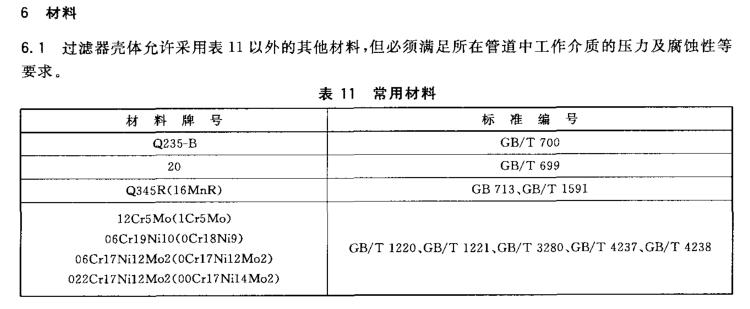

6.2濾簡及濾網
6.2.1過濾器濾簡應采用不銹鋼材料制作,當工藝過程對濾簡材料或者對允許通過的固體粒度有特殊要求時,可選用其他材料。若無特殊規定,過濾簡應采用板厚小于或等于3mm的圓孔或方孔篩板制成,其尺寸和技術要求按GB/T 10612的規定。
6.2.2本標準過濾器是 以網孔基本尺寸為0.63 mm,金屬絲直徑為0. 224 mm,篩分面積為54%的30目/英寸的不銹鋼絲網作為標準濾網。濾網規格也可以根據用戶需要選定,濾網規格及其技術要求按GB/T 5330的規定。
7要求
7.1外觀
7.1.1所有焊縫應平整，焊縫表面應無裂紋、氣孔、夾渣及未焊縫等缺陷。
7.1.2碳鋼與低合金鋼制造的過濾器外表面應涂防銹底漆及面漆,漆膜應光滑平整,無流痕、鼓泡、皺
紋和裂紋。不銹鋼過濾器外表面應進行酸洗鈍化或拋光處理,其Ra≤1.6μm。
7.2尺寸
7.2.1承插焊連接過濾器承口內徑的極限偏差按GB/T 14383的規定。
7.2.2 對焊連接過濾器接口外徑的極限偏差按GB/T 12459的規定。
7.2.3內 螺紋連接過濾器接口螺紋尺寸公差按GB/T 7306.2或GB/T 12716的規定。
7.2.4法蘭連接過濾器法蘭尺 寸及公差按下列規定:
a)板式平焊法 蘭尺寸按GB/T 9119等相關標準的規定;
b) 帶頸平焊法蘭尺寸按GB/T 9116等相關標準的規定;
c)對焊法蘭尺寸按 GB/T 9115等相關標準的規定;
d) 法蘭尺寸的公差按GB/T 9124等相關標準的規定。

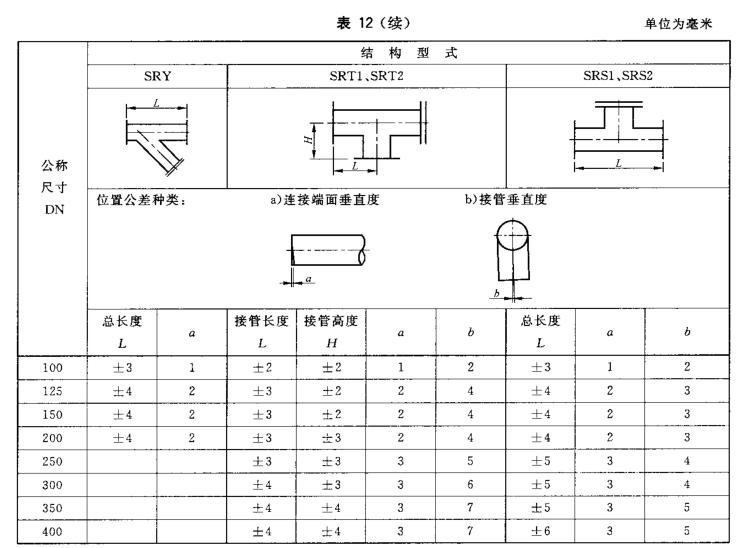

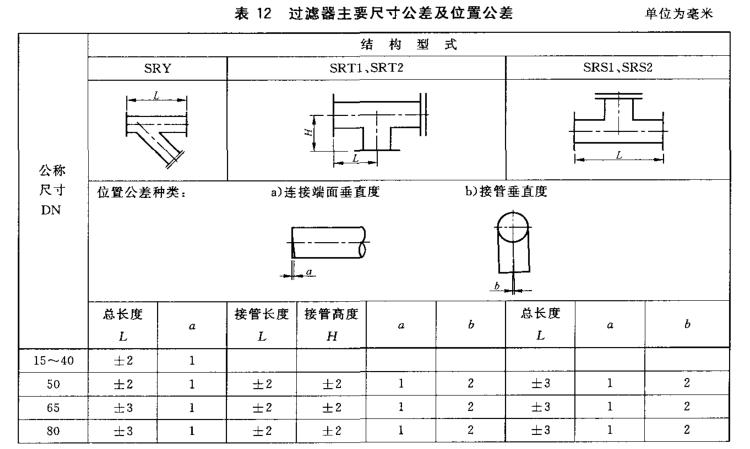

7.2.5過濾器主要尺寸公差及位置公差應符合表12的規定。
7.3對接焊縫無損檢測
7.3.1下列對接焊縫應進行100%長度的射線檢測,射線檢測應符合JB/T 4730.2的規定,II級為合格。
a)輸送劇毒流體的過濾器;
b)設計溫度小于一 29 C的過濾器;
c)承插焊連接及對焊連接且無法進行壓力試驗的過濾器;
d)設計文件規定焊縫系數為 1的過濾器;
e)設計或用戶要求進行100%射線檢測的過濾器。
7.3.2輸送設計壓力≤1 MPa,且設計溫度≤400 C的非可燃流體管道及管道元件、無毒流體管道元件的焊縫,可不進行射線檢測。
7.3.3輸送其他介 質的過濾器應進行抽樣射線檢測,抽查比例不得低于5%。射線檢測應符合
JB/T 4730.2的規定，I級為合格。
7.4耐壓試驗

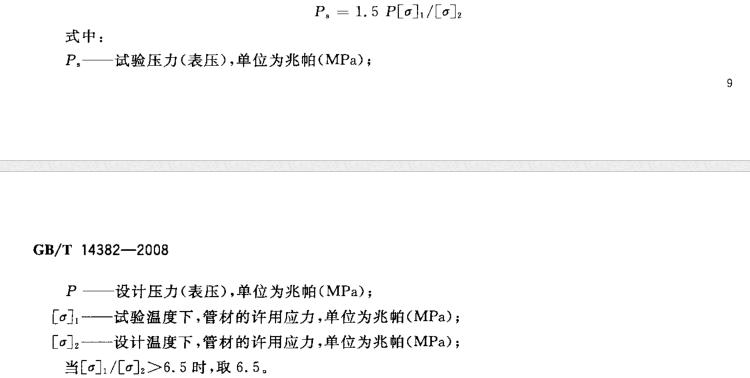

7.4.1 過濾器組裝后應進行水壓強度試驗,當用戶或設計無特殊要求時,取試驗壓力為公稱壓力的1.5倍,當用戶或設計已明確設計溫度與設計壓力時，試驗壓力按下式計算,保壓3min,殼體應無滲漏及永久變形。
8檢驗方法
8.1外觀
用目視法和手感進行檢查。
8.2尺寸
在常溫下,用精度符合尺寸偏差要求的通用量具進行檢查。
8.3對接焊縫無損檢測
按JB/T 4730.2要求對需無損檢測的對接焊縫進行X射線照相,質量要求應符合7.3要求。
8.4 耐壓試驗
8.4.1試驗在常溫下進行,水壓試驗介質為潔凈的自來水。
8.4.2試驗時 應緩慢升壓,達到規定試驗壓力后保壓至少3 min。
8.4.3試驗壓力 下，目視檢查有無滲漏及水久變形。
9檢驗規則
9.1過濾器的檢驗分出廠檢驗和型式檢驗兩種。
9.2 出廠檢驗按本標準8.1.8.2及8.4中所規定的項目進行,檢驗合格方準出廠。
9.3型式檢驗按本標準第 6章及第8章所規定的全部項目進行。
9.3.1有下列情況之--時,過濾器應做型式檢驗:
a)新設計試制的產品;
b)產品結構、材料有重大改變;
c) 產品定期(每年至少進行- -次)考核。
9.3.2型式試驗 的產品數量按批量的3%~5%抽取,但不少于2臺。
9.4在型式檢驗中,如發現有不合格項目，則應在該批產品中抽取兩倍數量的過濾器進行復檢,如仍有不合格項目,則該批產品應為不合格品。
10標志.包裝、運輸及貯存
10.1標志
10.1.1每臺過濾器必須在顯著位置打印字跡清晰的標牌，且應符合GB/T13306的規定。
10.1.2 過濾器標牌上應注明下列內容:
a)
結構型式代號;
b) 制造廠名或商標;
c) 公稱壓力及公稱尺寸;
d)以箭頭表示的介質流向;
e)出廠日期或批號;
f)本標準編號。
10.2包裝
10.2.1過濾器應按GB/T4879的規定進行防銹包裝,并對連接端面進行保護。
10.2.2過濾 器內包裝應采用透明塑料薄膜,外包裝箱宜采用木箱。外包裝箱尺寸應符合GB/T 4892
的規定。
10.2.3過濾 器外包裝箱上的標志應符合GB/T 191和GB/T 6388的規定。
10.2.4包裝箱內應附有產品裝箱單、產品質量合格證和產品說明書。
10.2.4.1 裝箱單應包括以下內容:
a)制造廠名稱;
b)出廠編號及日期;
c)該包裝箱的產 品名稱、型號、數量及凈重;
d)用戶名稱及 合同號;
隨箱所附文件及數量;
f)制造廠 裝箱部門公章、裝箱日期及裝箱檢驗員的代號。.
10.2.4.2產品質量合格證至少應包括以下內容:
a)制造廠名稱及日 期;
b)制造廠技術(質量)檢驗部門的公章;
c)質量檢驗員的代號及檢驗日期;
d)產品名稱、型號、規格及材料。
10.3 運輸和貯存
10.3.1過濾器在運輸中應防止雨淋.受潮,搬運時應注意輕放。
10.3.2過濾器應貯存于干燥.通風良好的場所,不得與酸、堿等腐蝕性的物品共同儲存。
10.3.3 過濾器應置于倉庫內保管,避免露天堆放。
