蒸汽主管

蒸汽主管中通常包含有凝結在管壁上的水膜、懸浮在蒸汽中水滴和空氣。為使設備效率高，必須排除空氣和水。蒸汽疏水閥應將冷凝水排入到適當尺寸的冷凝水回收管，然后排至開式集水管內。由于冷凝水回收管通常和蒸汽主管平行布置，所以會給人造成誤導，而將主蒸汽疏水閥的所有出口都直接和回水管相連。當冷凝水回收管滿溢的時候，就會產生嚴重的水錘現象，如果疏水閥為噴排式，將更加嚴重，應避免這種安裝方法以防止水錘現象發生。

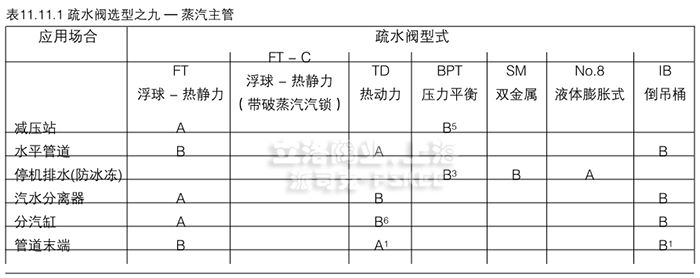

表11.11.1疏水閥之安裝說明-蒸汽主管道

    說明: A-理想選擇; B-可接受的選擇; 1 -并聯排空氣閥;3-使用特殊伴熱的疏水閥，可提供固定溫度排放; 5-接近飽和溫度排放的液囊;6-帶防氣阻碟片

    蒸汽主管疏水量相對比較小，所以說低排量的熱動力疏水閥為合適。同時熱動力疏水閥具有非常結實、使用壽命長、工作效率高的特點。

水平管道

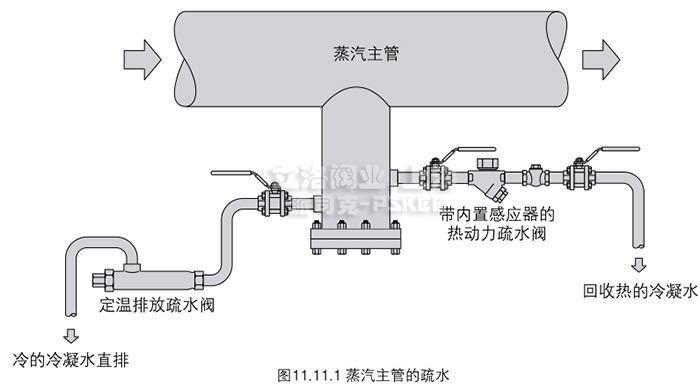

不要在水平的蒸汽主管道底部連接小口徑管道疏水，要安裝尺寸合適的集水槽，可快速排除冷凝水，

如下圖11.11.1所示。

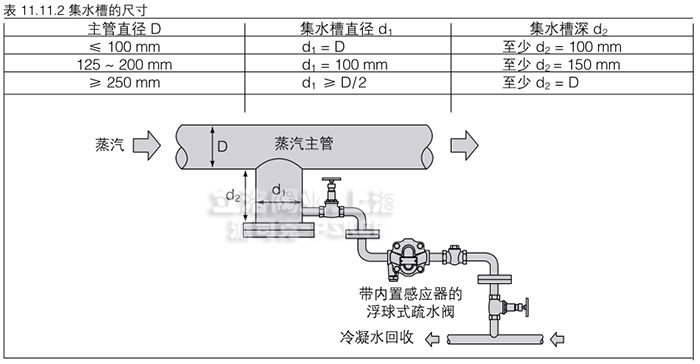

集水槽尺寸

相對于蒸汽主管尺寸，推薦集水槽尺寸如表11.11.2所示。

.汽水分離器

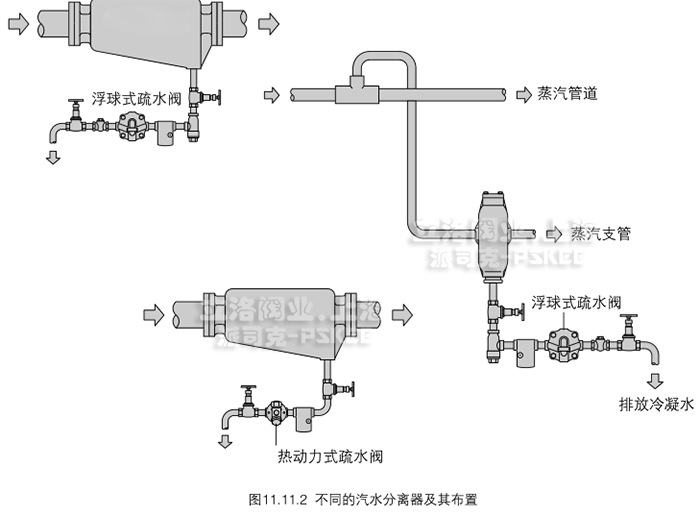

汽水分離器通常和管道同口徑，其作用是分離掉蒸汽中懸浮的水滴和冷凝水膜，使得用于加熱和制程

的蒸汽更為干燥(見圖11.11.2)。出現冷凝水后要及時排除，這非常重要，浮球式疏水閥是第一選擇;第二

選擇是倒吊桶式疏水閥，但必須并聯單獨的排空氣閥(見圖11.11.4) ;第三選擇是熱動力式疏水閥，在室

外環境中是很理想的選擇，不會由于冰凍而損壞。

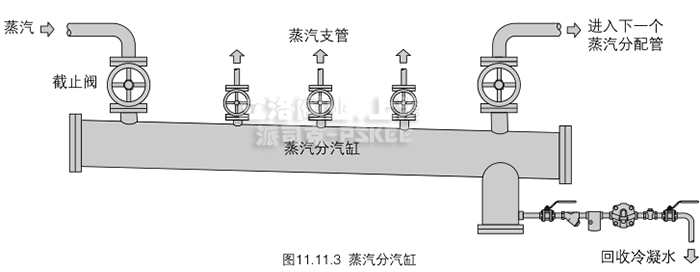

蒸汽分汽缸

   蒸汽分汽缸的疏水方式和蒸汽主管相似，在分汽缸的底部安裝一個集水槽 ，分汽缸要稍微傾斜，便于

集水槽集水并排出。超過5m長的分汽缸在兩端安裝集水槽，浮球式疏水閥適合處理不斷變化的冷

凝水負荷。如果分汽缸安裝位置離鍋爐很近，很容易受到蒸汽帶水的影響，帶防氣阻碟片的熱動力疏水閥

也是一個較好的替代選擇。

   注:集水槽的尺寸要按表11.11.2來確定，分汽缸的直徑要按照蒸汽負荷時的蒸汽流速不高于10~15

m/s來確定。

管道末端

  管道末端由于其在管道中的位置要比水平管道更容易受水錘的影響。在起機階段蒸汽會推動管道內的

空氣前進直至管道末端，空氣非常容易在該位置積聚，因此必須在此處安裝疏水閥和排空氣閥。

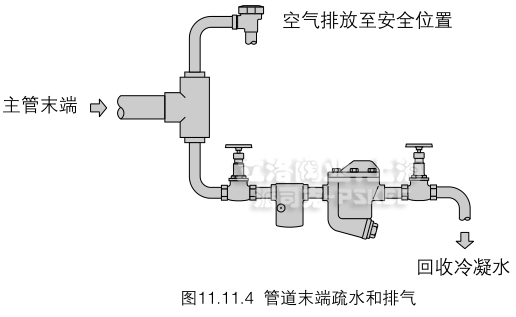

  如圖11.11.4所示，安裝“T”型三通有助于緩解水錘引起的機械沖力，保護疏水閥和排空氣閥免受損

壞，安裝方法也簡單。

 熱動力疏水閥結實耐用是理想選擇，倒吊桶式疏水閥也是不錯的選擇，但要單獨加裝排空氣閥。

空氣的排除

  如圖11.11.4所示，排除主管末端的空氣可快速加熱、提高生產率，這將在11.12節空氣排放理論中詳

細闡述。如果蒸汽主管很長，或每天都要重新啟動，需要在某個中間排水點安裝排空氣閥，排氣管不要連

接到滿溢的回收管中，因為這樣容易腐蝕管道。

   通向制程的分支管道

當供給干蒸汽時，制程能得到理想的傳熱。蒸汽分支管應該從蒸汽主管的上部引出，如果分支管道相

對較長或經常繞彎，則管道需加保溫，并在設備進口處安裝汽水分離器和合適的疏水閥組，如圖11.11.2所

示，汽水分離器通過浮球-熱靜力式疏水閥疏水。

  對有溫度控制閥控制蒸汽供給的制程，在控制閥前安裝疏水閥組，以便在控制閥關閉時，及時排

除冷凝水，避免水錘破壞以及濕蒸汽對控制閥座的沖蝕。這會延長控制閥的使用壽命，提高工作性能。除

此以外，如果分支管末端可能出現濕蒸汽的情況，加裝汽水分離器。

儲槽和罐體

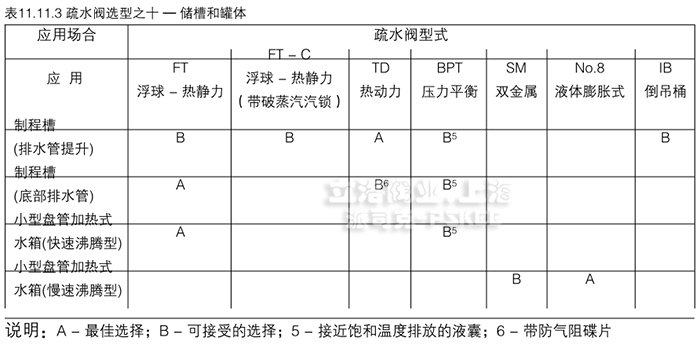

說明: A-理想選擇; B-可接受的選擇; 5-接近飽和溫度排放的液囊; 6-帶防氣阻碟片

制程罐 ( 排水管提升)

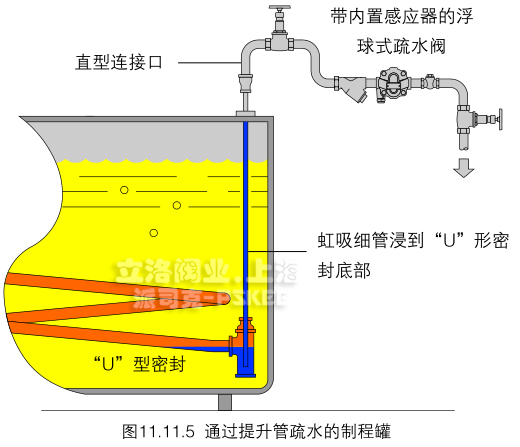

   圖11.11.5是很重要的一種應用，制程罐中的一根盤管逐漸傾斜下降，如果提升至疏水閥，在提升

前底端要有一個“∪”型密封，而提升管直徑一定要小，可以把小管徑的管子伸至“∪”型密封的底部，

頂部通過擴徑接頭和疏水閥管道相連，這樣可防止汽鎖。疏水閥可以是浮球-熱靜力式、熱動力式或壓力平

衡式。如果盤管泄漏，熱動力式疏水閥比其他形式的疏水閥更能抗腐蝕影響。為避免被罐中液體污染，冷

凝水不要回收，要直接排放掉。如果確定罐中液體有腐蝕性，要謹慎處理冷凝水，千萬不要污染蒸汽和冷

凝水系統，應在盤管的蒸汽進口側裝破真空器，以避免腐蝕性液體被吸入到蒸汽系統中。

制程罐(底部排水)

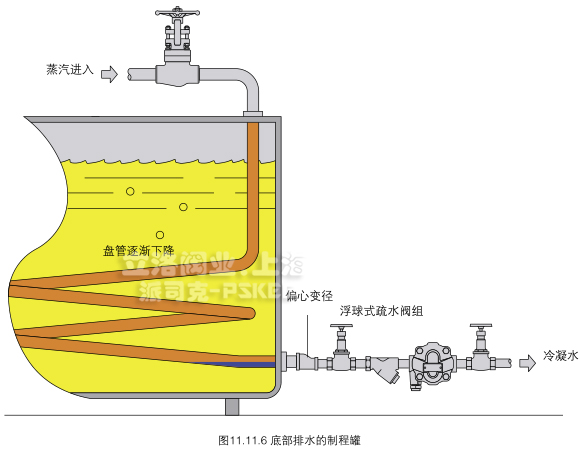

   如圖11.11.6所示，如果盤管出口在罐體的一側，推薦使用浮球式疏水閥，也可以采用熱動力式或壓力

平衡式疏水閥。在水平盤管的末端使用偏心縮徑而非同心縮徑，這-點非常重要因為同心縮徑可能會引起盤

管底部積水，減少熱量傳遞，增加水錘現象的危險。

   如果疏水閥排出的冷凝水向下回收到非滿溢的回水管或連接大氣的集水槽，則系統工作情況將更加良

好。

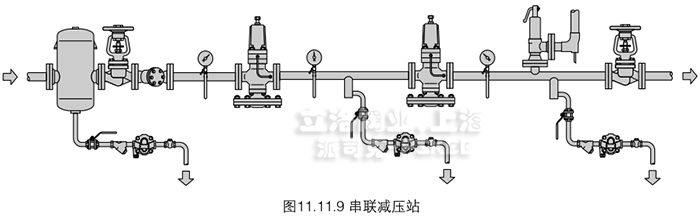

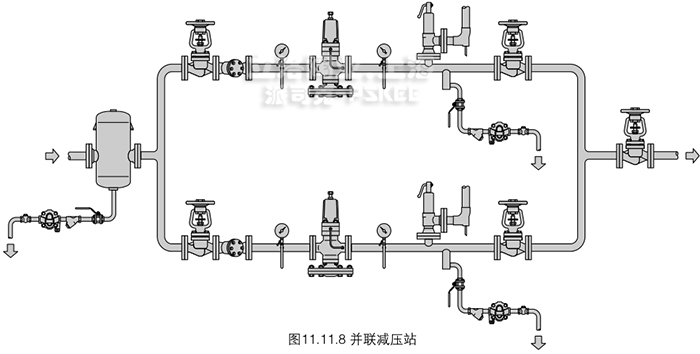

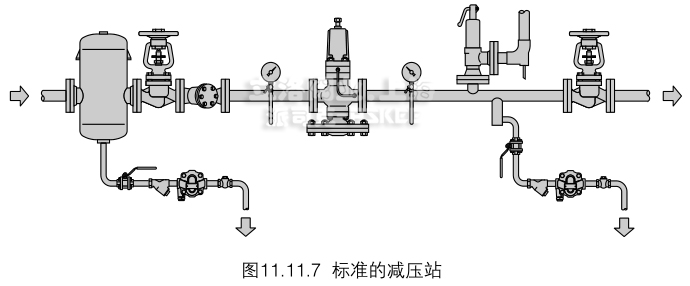

減壓閥.

  當減壓閥的下游可能出現在正常工作下會關閉的情況時，應該布置疏水點以排除在關閉期間形成的冷

凝水。這樣可以保證下游管道干燥，以及避免減壓閥積水和無法工作的現象產生。浮球式疏水閥能夠連續

排水，同時排放時不影響管道中的壓力。
