蒸汽疏水閥工作原理圖解


更新時間:2022-7-18 信息來源:蒸汽疏水閥工作原理圖解

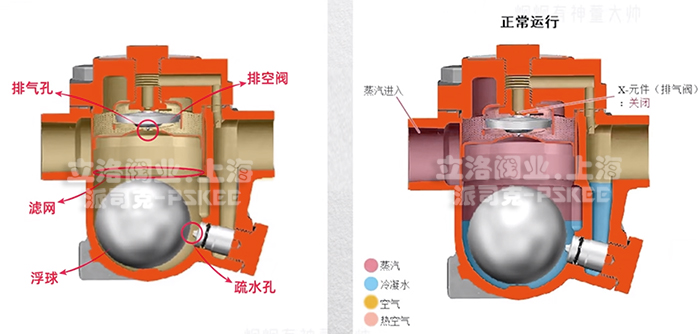

自由浮球式蒸汽疏水閥工作原理圖:

該閥利用浮力原理,浮球根據凝結水量的多少隨水位的變化而作升降,自動調節閥座孔的開度,連續排放凝結水。當凝結水停止進入時,浮球靠自重降到底部,關閉排水閥座孔。由于排水閥座孔在凝結水水位以下,水汽自然分離,形成水封,達到無蒸汽泄漏。

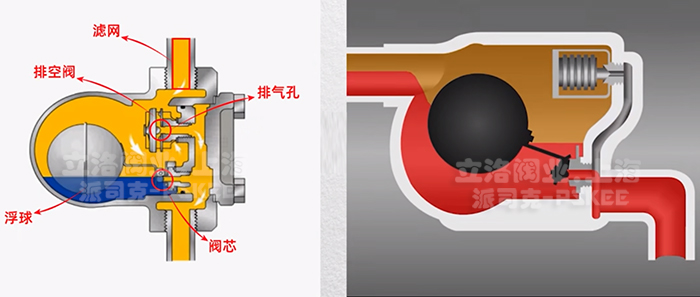

杠桿浮球式蒸汽疏水閥工作原理圖:

該閥剛啟動時,自動排空氣裝置迅速排除系統中不凝結氣體,當蒸汽和熱凝結水進入后,閥腔內溫度隨著升高,排空氣裝置自動關閉,浮球根據凝結水水位的變化而作升降,帶動杠桿調節閥座孔的開度,連續排放凝結水。當凝結水停止進入時,浮球靠自重下降,驅使杠桿帶動閥芯關閉排水閥座孔。

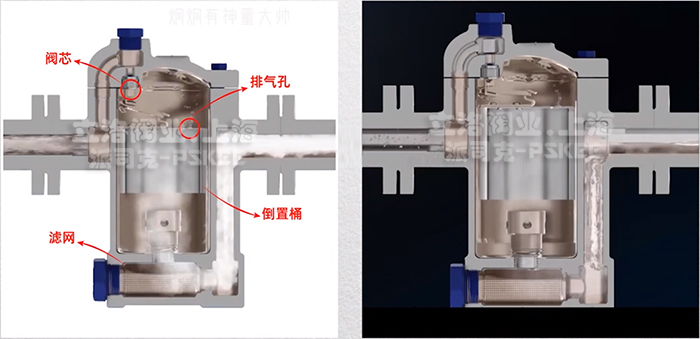

倒置桶式蒸汽疏水閥工作原理圖:

  倒置桶式蒸汽疏水閥內部由杠桿系統連接倒置桶,桶開口向下為液位敏感件,裝置剛啟動時,空氣和低溫冷凝水迅速排出,當蒸汽進入倒置桶,桶內充滿蒸汽產生向上浮力,倒置桶連接杠桿帶動閥心半閉閥門,桶頂部有小孔能自動排空,當蒸汽減少,冷凝水持續進入閥內,倒倒置桶失去浮力下沉,連接杠桿帶動閥芯,再次開啟閥門排水,循環工作間斷排水。

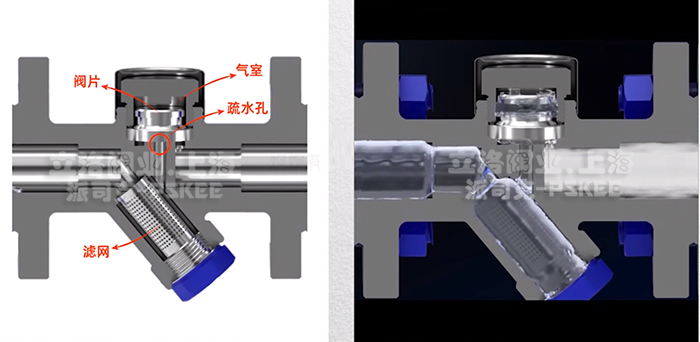

熱動力圓盤式蒸汽疏水閥工作原理圖:

圓盤式疏水閥是利用蒸汽和凝結水通過閥孔時流速和體積產生變化的不同熱力學性質,驅動閥片開關閥座孔,從而達到阻汽排水。

熱動力圓盤式疏水閥工作原理圖

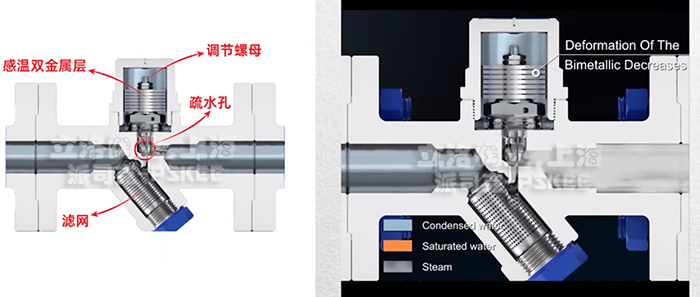

雙金屬片式蒸汽疏水閥工作原理圖:

該閥根據溫度的變化造成感受溫雙金屬汽的變形,從而驅使閥芯作主復移位啟閉閥座孔,達到阻汽排放。

熱靜力波紋管式蒸汽疏水閥工作原理圖:

該閥根據閥腔內溫度的變化形成波紋管內感溫液體的汽化或冷凝,波紋管的內壓產生變化而驅使波紋管帶動閥芯作移位啟閉閥座孔,達到阻汽排水。

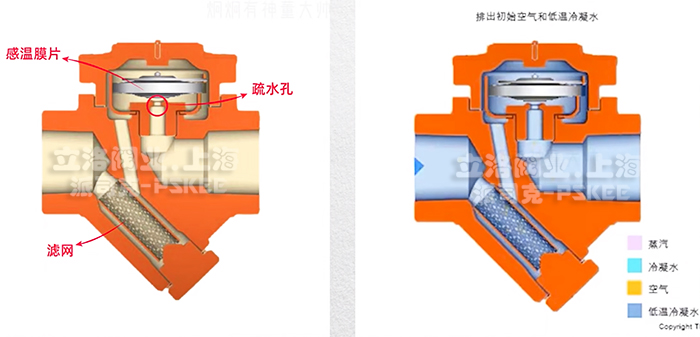

膜盒式蒸汽疏水閥工作原理圖:

該閥根據腔內溫度的變化是成波紋管內感溫液體的汽化或冷凝,波紋管的內壓產生變化而驅使波紋管帶動閥芯作移位啟閉閥座孔,達到阻汽排水。
