中華人民共和國國家標準
GB/T 22654-2008
蒸汽疏水閥 技術條件
中華人民共和國國家質量監督檢驗檢疫總局
發布
中國國家標準化管理委員會
目 次
前言.................................................................I
1范圍.............................................................1
2規范性引用文件.........................................1
3參數.............................................................2
4技術要求.....................................................2
4.1壓力-溫度 額定值...................................2
4.2結構長度..................................................2
4.3 連接端.....................................................2
4.4 閥體.........................................................2
4.5 過濾網.....................................................3
4.6 內件.........................................................3
4.7外觀...........................................................3
4.8 材料..........................................................3
4.9性能要求...................................................3
4.5 過濾網.......................................................3
4.6 內件...........................................................3
4.7外觀............................................................3
4.8 材料...........................................................3
4.9性能要求....................................................3
5試驗方法和檢驗規則....................................4
5.1試驗方法.....................................................4
5.2檢驗規則.....................................................4
6 標志...............................................................5
7 供貨要求.......................................................5

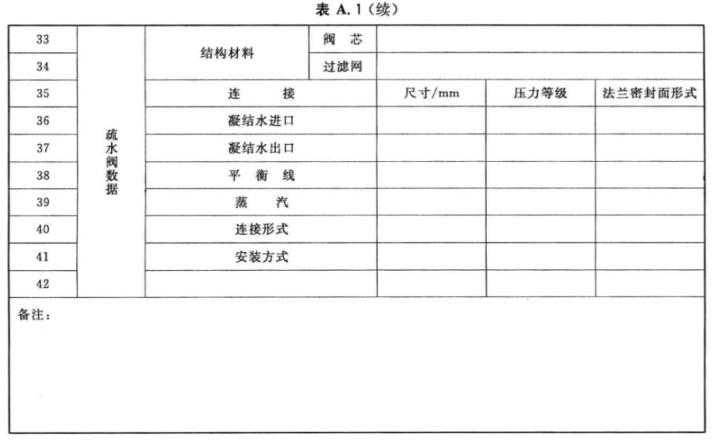

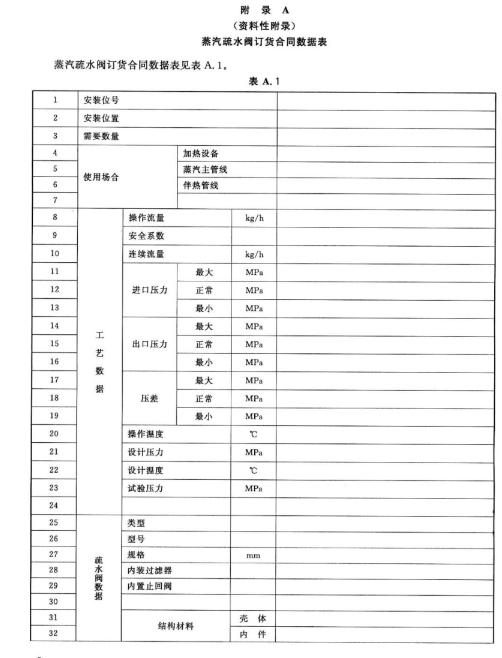

附錄A(資料性附錄)蒸 汽疏水閥訂貨合同數據表...........6
前 言
本標準自實施之日起,JB/T 9093- 1999《 蒸汽疏水閥技術 條件》作廢。
本標準的附錄A為資料性附錄。
本標準由中國機械工業聯合會提出。
本標準由全國閥門標準化技術委員會(SAC/TC 188)歸口。
本標準起草單位:北京市閥門總廠(集團)有限公司、福建省泉州市英僑閥門有限公司、甘肅紅峰機械有限責任公司。
本標準主要起草人:張清雙、洪有福、張云龍。
蒸汽疏水閥 技術條件
1范圍
本標準規定了蒸汽疏水閥的參數.技術要求、試驗方法、試驗規則、標志和供貨要求等內容。
本標準適用于公稱壓力不大于PN260 ,公稱尺寸不大于DN150,介質溫度不大于550℃的機械型、熱靜力型和熱動力型蒸汽疏水閥(以下簡稱疏水閥)。
2規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件,其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準,然而,鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注8期的引用文件,其最新版本適用于本標準。
GB150鋼制壓力容器
GB/T 1047管道元件 DN(公稱尺寸)的定義和選用(GB/T 1047- 2005 ,ISO 6708:1995 ,MOD)
GB/T 1048管道元件 PN(公稱壓力)的定義和選用(GB/T 1048- -2005, ISO/CD 7268; 1996,MOD)
GB/T 1184- 1996 形狀和位置公差 未注公 差值(eqv ISO 2768-2:1989)
GB/T 1220不銹鋼棒
GB/T 7306.1 55°密封管螺紋 第 1部分:圓柱內螺紋與圓錐外螺紋(GB/T 7306. 1- -2000，eqv ISO 7-1:1994)
GB/T 7306.255°密封管螺紋 第 2部分:圓錐內螺紋與圓錐外螺紋(GB/T 7306. 2- -2000,eqv ISO 7-1:1994)
GB/T 7306.2 55°密封管螺紋 第2部分:圓錐內螺紋與圓錐外螺紋(GB/T 7306. 2- -2000,eqv ISO 7-1:1994)
GB/T 9113(所有部分)整 體鋼制管法蘭
GB/T 9115(所有部分)對焊 鋼制管法蘭
GB/T 9117 (所有部分)承插焊 鋼制管法蘭
GB/T9124鋼制管法蘭 技術條件
GB/T 12224鋼制閥門 - 般要求(GB/T 12224- 2005 ,ASTM B16. 34a: 1998,NEQ)
GB/T 12225通用閥門銅 合金鑄件技術條件
GB/T 12226通用閥門灰鑄鐵件 技術條件
GB/T 12227通用閥門球墨鑄鐵件技術 條件
GB/T 12228通用閥門碳素 鋼鍛件技術條件
GB/T 12229通用閥門碳 素鋼鑄件技術條件
GB/T 12230通用閥門不銹 鋼鑄件技術條件
GB/T 12250蒸汽疏水閥術語 .標志、結構長度(GB/T 12250- -2005 ,ISO 6552: 1980,NEQ)
GB/T 12251蒸汽疏水閥
試驗方法(GB/T 12251--2005 , ISO 6948:1981,NEQ)
GB/T 12716 60°密 封管螺紋(GB/T 12716- -2002 ,eqv ASME B1. 20. 1:1992)
GB/T 17241.6整體鑄鐵管法蘭(GB/T 17241. 6- -1998 ,neq ISO 7005-2:1988)
GB/T 17241.7鑄鐵管法蘭技術條件(GB/T 17241. 7- 1998,neq IsO 7005-2:1988)
JB/T 106閥門的標志和涂漆
JB4726壓力容器用碳素鋼和低合金鋼鍛件
JB4728壓力容器用不銹鋼鍛件
JB/T 5263電站閥門鑄 鋼件技術條件
JB/T 7746緊湊型鋼制閥門(JB/T 7746- 2006 ,API 602- -1998 ,NEQ)
JB/T 7928通用閥門供貨要求
JB/T9625鍋爐管道附件承壓鑄鋼件技術條件
JB/T 9626鍋爐鍛件技術條件
3參數
3.1公稱壓力
疏水閥的公稱壓力不大于PN260,并應符合GB/T 1048的規定。
3.2公稱尺寸
疏水閥的公稱尺寸不大于DN150 ,并應符合GB/T 1047的規定。
4技術要求
4.1壓力-溫度額定值
4.1.1疏水閥的壓力-溫度額定值由殼體材料及內件材料的壓力-溫度額定值中較小的值確定。
4.1.2鋼制疏水閥的壓力-溫度額定值按GB/T 12224的規定。
4.1.3鐵制疏水 閥的壓力-溫度額定值按GB/T 17241.7的規定。
4.1.4疏水閥的壓力-溫度額定值作為疏水閥的最高允許壓力和最高允許溫度,其值不小于疏水閥的最高工作壓力、最高工作溫度。
4.2結構長度疏水閥的結構長度按GB/T 12250的規定,或按訂貨合同的要求。
4.3連接端
4.3.1 鋼制疏水閥法蘭連接端按GB/T 9113、GB/T 9115和GB/T 9117的規定,密封面表面粗糙度按GB/T 9124的規定,或按訂貨合同要求;鐵制疏水閥法蘭連接端按GB/T 17241.6的規定,密封面表面粗糙度按GB/T 17241. 7的規定,或按訂貨合同要求。
4.3.2鋼制疏水閥承插焊連接端部按JB/T7746的規定,或按訂貨合同要求;鋼制疏水閥對接焊連接端按GB/T 12224的規定,或按訂貨合同要求。
4.3.3螺紋連接端按GB/T 7306. 1、GB/T 7306. 2、GB/T 12716的規定,或按訂貨合同要求。
4.4 閥體
4.4.1閥體應當是鑄造和鍛造成型,若閥體端法蘭需要采用焊接時,應采用承插焊或?qū)雍感问?/span>,法蘭應是鍛造材料。該法蘭與閥體的焊接應按GB150的規定,并應按材料的特性進行相應的熱處理。
4.4.2直通式疏水閥法蘭連接的兩端法蘭密封面的平行度公差按GB/T 1184- -1996 中規定的10級精度。
4.4.3 直通式疏水閥螺紋連接的兩端螺紋同軸度公差按GB/T 1184- 1996中規定的10級精度。
4.4.4連接法蘭的螺栓孔軸線位置度公差應不大于螺栓與螺栓孔間隙的1/4,兩側法蘭相對于螺栓孔同軸度公差應不大于螺栓與螺栓孔間隙的1/2.

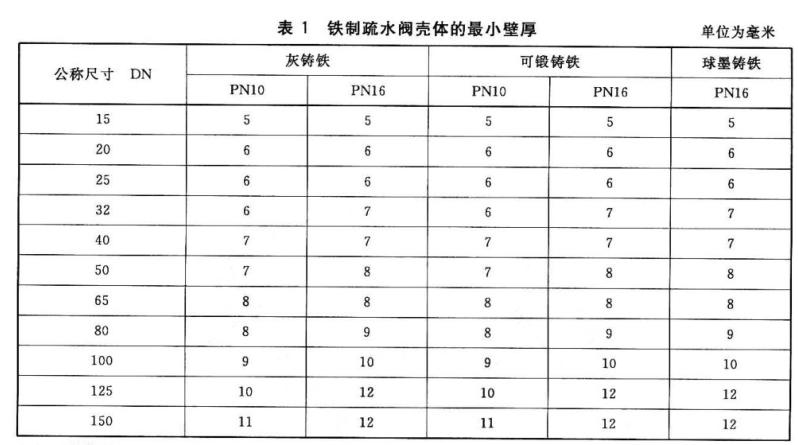

4.4.5鋼制疏水 閥殼體的最小壁厚按GB/T 12224的規定。鐵制疏水閥殼體的最小壁厚按表1的規定。
4.4.6閥體和閥 蓋可用法蘭或螺紋連接。
4.5過濾網
4.5.1疏水閥應設有過濾網,不設過濾網的疏水閥應帶有單獨的過濾器。
4.5.2過濾網用板材沖制時其網孔孔徑應不大于1 mm。
4.5.3過濾網流通面積應不小于疏水閥流通面積的1.5倍。
4.5.4過濾 網應有足夠剛度,其焊縫應牢固可靠。
4.6 內件
4.6.1機械型疏水閥的杠桿、銷軸等內件應保證動作靈活可靠,具有足夠的強度和耐腐蝕性。
4.6.2熱靜力型疏水閥的驅動零件應有足夠的剛度,在最高工作壓力和溫度下,動作應靈敏可靠。
4.6.3熱動力型疏水閥的啟閉件應具有足夠的強度和耐磨性,動作靈敏可靠,不得有卡阻現象。
4.7外觀
4.7.1除奧氏體不銹鋼閥門外,其他金屬的非加工外表面均應涂漆,涂漆層應采用耐久性的涂料,標志處的涂層應保證標志清晰。涂漆的顏色按JB/T 106的規定。特殊要求在訂貨合同中注明。
4.7.2加工過的外表面應涂易除去的防銹劑。除合同另有規定外,閥門內腔不得涂漆,但應采取防銹措施。
4.8材料
4.8.1殼體
殼體-般選用銅合金鑄件、灰鑄鐵、球墨鑄鐵、奧氏體不銹鋼、碳素鋼、合金鋼等材料,分別按
GB/T 12225、GB/T 12226、 GB/T 12227、 GB/T 12230、 GB/T 12229、 JB/T 5263. JB/T 9625.
GB/T 12228、JB/T 4728、JB/T 9626、JB/T 4726的規定,或按訂貨要求。
4.8.2浮球、金屬片、閥片、膜盒 浮桶
自由浮球式疏水閥的浮球、雙金屬片式疏水閥的金屬片、圓盤式疏水閥的閥片、膜盒式疏水閥的膜
盒及倒吊桶式疏水閥的浮桶等元件應選用不銹鋼制造,并符合GB/T1220的規定。
4.9性能要求
4.9.1殼體強度
在規定的時間內,承受1.5倍公稱壓力后,殼體不得有滲漏,內件不得有殘留變形。
4.9.2動作
向疏水閥通人蒸汽時,疏水閥應關閉,再引入一定負荷率的熱凝結水時,疏水閥應開啟。凝結水排出后疏水閥應重新關閉。

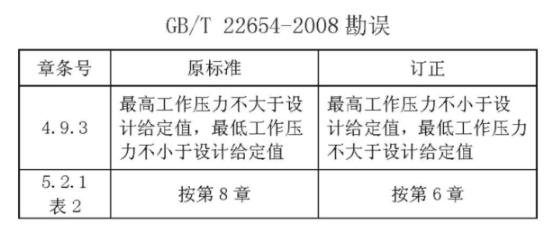

4.9.3工作壓力
最高工作壓力不大于設計給定值,最低工作壓力不小于設計給定值。
4.9.4最高背壓率 .
4.9.4.1機械型不小于 80%。
4.9.4.2 熱動力型不小于50%，其中脈沖式不小于25%。
4.9.4.3熱靜 力型不小于30%。
4.9.5排除空氣和其他不凝性氣體時不能有氣堵現象。
4.9.6過冷度
最大過冷度和最小過冷度不大于設計給定值。
4.9.7漏汽率
4.9.7.1除脈沖式和孔 板式外，負荷率在(6士3) %的條件下,疏水閥的有負荷漏汽率應不大于3%。
4.9.7.2 機械型和熱靜力型疏水閥的無負荷漏汽率應不大于0. 5%。
4.9.8排量
給定過冷度的熱凝結水排量按設計值或訂貨合同的規定。
4.9.9自動排氣功能
疏水閥應具有自動排氣功能。
5試驗方法和檢驗規則
5.1試驗方法
性能試驗方法按GB/T 12251的規定。.
5.2檢驗規則
5.2.1出廠 試驗

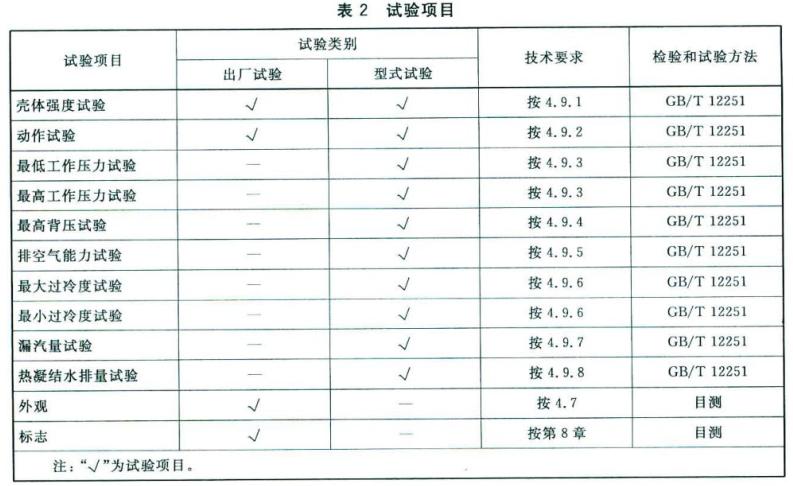

疏水閥的出廠試驗項目按表2的規定,出廠試驗須逐臺進行,檢驗合格方可出廠。
4.5過濾網
4.5.1疏水閥應設有過濾網,不設過濾網的疏水閥應帶有單獨的過濾器。
4.5.2過濾網用板材沖制時其網孔孔徑應不大于1 mm。
4.5.3過濾網流通面積應不小于疏水閥流通面積的1.5倍。
4.5.4過濾 網應有足夠剛度,其焊縫應牢固可靠。
4.6 內件
4.6.1機械型疏水閥的杠桿、銷軸等內件應保證動作靈活可靠,具有足夠的強度和耐腐蝕性。
4.6.2熱靜力型疏水閥的驅動零件應有足夠的剛度,在最高工作壓力和溫度下,動作應靈敏可靠。
4.6.3熱動力型疏水閥的啟閉件應具有足夠的強度和耐磨性,動作靈敏可靠,不得有卡阻現象。
4.7外觀
4.7.1除奧氏體不銹鋼閥門外,其他金屬的非加工外表面均應涂漆,涂漆層應采用耐久性的涂料,標志處的涂層應保證標志清晰。涂漆的顏色按JB/T 106的規定。特殊要求在訂貨合同中注明。
4.7.2加工過的外表面應涂易除去的防銹劑。除合同另有規定外,閥門內腔不得涂漆,但應采取防銹措施。
4.8材料
4.8.1殼體
殼體-般選用銅合金鑄件、灰鑄鐵、球墨鑄鐵、奧氏體不銹鋼、碳素鋼、合金鋼等材料,分別按
GB/T 12225、GB/T 12226、 GB/T 12227、 GB/T 12230、 GB/T 12229、 JB/T 5263. JB/T 9625.
GB/T 12228、JB/T 4728、JB/T 9626、JB/T 4726的規定,或按訂貨要求。
4.8.2浮球、金屬片、閥片、膜盒 浮桶
自由浮球式疏水閥的浮球、雙金屬片式疏水閥的金屬片、圓盤式疏水閥的閥片、膜盒式疏水閥的膜
盒及倒吊桶式疏水閥的浮桶等元件應選用不銹鋼制造,并符合GB/T1220的規定。
4.9性能要求
4.9.1殼體強度
在規定的時間內,承受1.5倍公稱壓力后,殼體不得有滲漏,內件不得有殘留變形。
4.9.2動作
向疏水閥通人蒸汽時,疏水閥應關閉,再引入一定負荷率的熱凝結水時,疏水閥應開啟。凝結水排出后疏水閥應重新關閉。
4.9.3工作壓力
最高工作壓力不大于設計給定值,最低工作壓力不小于設計給定值。
4.9.4最高背壓率 .
4.9.4.1機械型不小于 80%。
4.9.4.2 熱動力型不小于50%，其中脈沖式不小于25%。
4.9.4.3熱靜 力型不小于30%。
4.9.5排除空氣和其他不凝性氣體時不能有氣堵現象。
4.9.6過冷度
最大過冷度和最小過冷度不大于設計給定值。
4.9.7漏汽率
4.9.7.1除脈沖式和孔 板式外，負荷率在(6士3) %的條件下,疏水閥的有負荷漏汽率應不大于3%。
4.9.7.2 機械型和熱靜力型疏水閥的無負荷漏汽率應不大于0. 5%。
4.9.8排量
給定過冷度的熱凝結水排量按設計值或訂貨合同的規定。
4.9.9自動排氣功能
疏水閥應具有自動排氣功能。
5試驗方法和檢驗規則
5.1試驗方法
性能試驗方法按GB/T 12251的規定。.
5.2檢驗規則
5.2.1出廠 試驗
疏水閥的出廠試驗項目按表2的規定,出廠試驗須逐臺進行,檢驗合格方可出廠。
5.2.2型式試驗
5.2.2.1有下列情況之- -時,應提供1~2臺閥門進行型式試驗,試驗合格后方可成批生產:
a)新產品試制定型鑒定;
b)正式生產后,如結構、材料、工藝有較大改變可能影響產品性能時;
c) 產品長期停產后恢復生產時。
5.2.2.2有下列情況之 一時,應抽樣進行型式試驗:
a)正常生產時 ,定期或積累- -定產量后,應進行周期性檢驗;b)國家質量監督機構提出進行型式檢驗的要求時。
5.2.2.3型式試驗項 目按表2的規定。
5.2.2.4抽樣方法
抽樣可以在生產線的終端經檢驗合格的產品中隨機抽取,也可以在產品成品庫中隨機抽取,或者從已供給用戶但未使用并保持出廠狀態的產品中隨機抽取。每-一個規格供抽取的最少基數不少于20臺，抽取數為3臺。到用戶抽樣時,供抽樣的最少基數不受限制,抽樣數仍為3臺。
6標志
標志按GB/T 12250的規定。
7供貨要求
供貨要求按JB/T 7928的規定。
