角座閥選型說明

角座閥連接方式選型：

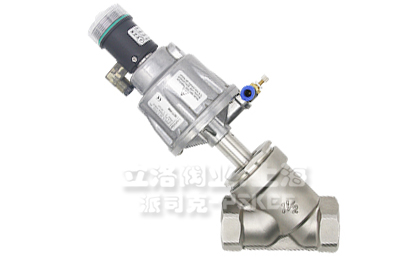

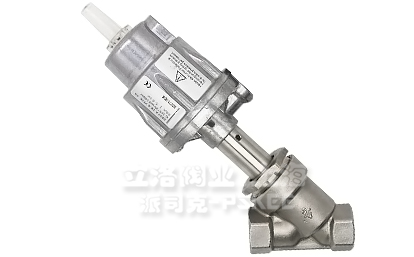

連接方式1：雙內螺紋-G螺紋、BSP螺紋

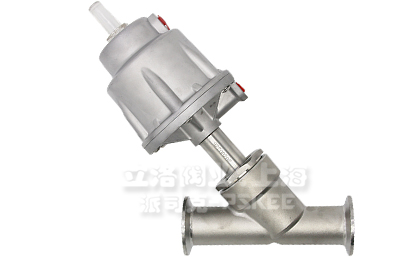

連接方式2：快裝式-卡箍式、卡盤式

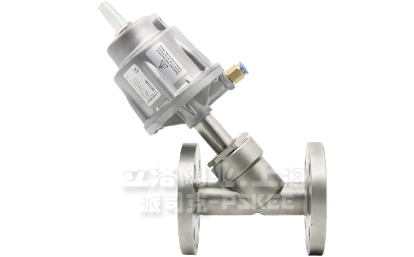

連接方式3：法蘭式-固定法蘭、活套法蘭式

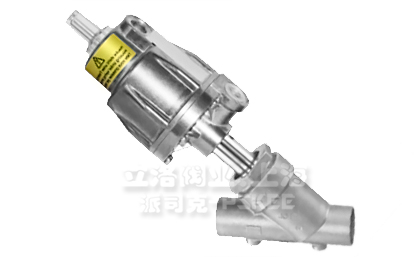

連接方式4：焊接式-對焊式

角座閥密封形式選型：

形式1：PTFE -20-+200度

形式2：FKM -20-+150度

形式3：PPL -30-+250度

角座閥氣動頭執行器選型：

選配1：雙作用常閉型-PA材質

選配2：雙作用常開型-PA材質

選配3：?jiǎn)巫饔贸ｉ]型-PA材質

選配4：雙作用常開型-PA材質

選配5：雙作用常閉型-不銹鋼304、316

選配6：雙作用常開型-不銹鋼304、316

選配7：?jiǎn)巫饔贸ｉ]型-不銹鋼304、316

選配8：雙作用常開型-不銹鋼304、316

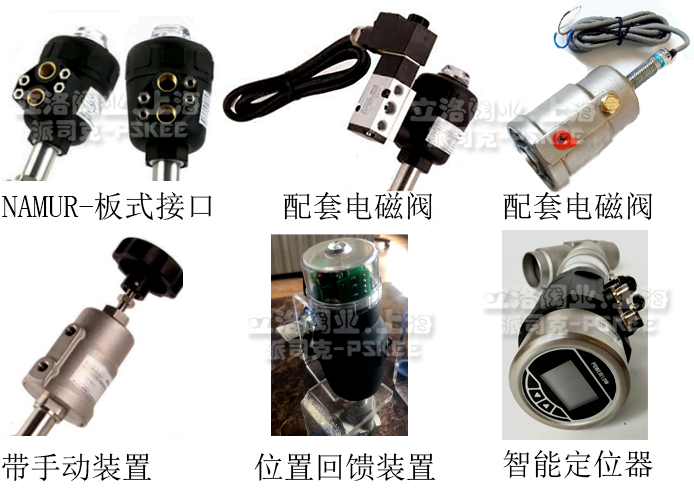

角座閥執行器功能選型：

功能1：NAMUR-板式閥接口

● NAMUR-閥接口設計，便于先導閥與執行器的連接。

●當使用NAMUR-款先導閥4M310-08時，增強了整個氣控角座閥的可操作性。

功能2：配套電磁閥

●單作用角座閥可選用兩位三通式電磁閥控制。

●雙作用角座閥可選用兩位五通式電磁閥控制。

●可選防爆型電磁閥。

功能3：配套接近感應開關

●接近感應開關在控制功能為常開或者常閉的通用氣

缸執行頭上都可使用，接近感應開關安裝在執行頭上。

●接近感應開關信號能被傳輸?shù)絇LC等電氣設備上，反饋閥門啟閉信號。

功能4：機械碰觸式位置回饋裝置。

●電氣位置反饋型，機械或感應通過限位開關感應位置啟閉狀態反饋信號到控制系統。

功能5：配套智能閥門定位器。

●功能豐富，操作簡單，可輕松通過液晶屏和按鍵面板進行操作定位器可通過檢測位移傳感器信號，對閥門進行快速準確調節。

功能6：帶手動操作裝置

●可調節活塞開度，限制行程，調節閥門流量。

●在無控制氣源、機械(電磁閥)故障時還可用來緊急制動。

角座閥安裝流向說明：

●氣動常閉型閥一一閥座上流向（低進高出）

適用于可壓縮性介質，例如氣體，水蒸汽等;以及壓力較低的液體介質。

氣動常閉型閥一一閥座下流向

（高進低出防水錘）適用于壓力大要求高的防水錘管道，可承受較大壓差。

●氣動常開型閥一一閥座上流向（低進高出）

適用于要求閥門長時間開啟的管道，取下消音器即為雙作用常開閥。

氣動常開型閥一一閥座下流向（高進低出防水錘）

適用于要求閥門長時間開啟的管道，防水錘，取下消音器即為雙作用常開閥。
