氣動角座閥執行企業標準

參照引用GB/T 1.1-2009

執行器引用JB/T 8864- 2004

1.范圍

本標準規定了氣控角座閥的術語和定義、分類與命名、技術要求、試驗方法、檢驗規則及標志、包裝、運輸、貯存。

本標準適用于氣動執行機構與閥組成的各類氣動控制角座閥。

本標準不適用于危險工作條件的氣控角座閥。

2.規范性引用文件

下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括刊物的內容)或修訂版均不適合用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否使用這些文件的最新版本。凡是不注明8期的

引用文件，其最新版本適用于本標準。

GB/T 1047 管道元件的公稱通徑

GB/T 1048 管道元件的公稱壓力

GB/T 1804 一般公差未注公差的線性和角度尺寸的公差

GB/T 1220 不銹鋼棒

GB/T 11170 不銹鋼多元素含量的測定火花放電原子發射光譜法(常規法)

GB/T 12220 通用閥門標志

GB/T 12221 金屬閥門結構長度

GB/T 12223 部分回轉閥門驅動裝置的連接

GB/T 12224 鋼制閥門一般要求

GB/T 12230 通用閥門不銹鋼鑄件技術條件

GB/T 13927 工業閥門壓力試驗

GB/T 13277 一般用壓縮空氣質量等級

JB/T 308  閥門型號編制方法

JB/T 7927 閥門鑄鋼件外觀質量要求

JB/T 7928 通用閥門供貨要求.

JB/T 8859 截止閥靜壓壽命試壓規程

JB/T 8864 閥門氣動裝置技術條件

JB/T 10688聚四氟乙烯墊片技術條件

3.術語和定義

下列定義和術語適用于本標準。

3.1.控制壓力:控制驅動機構的外界氣源壓力(通常為壓縮空氣)。

3.2. 管道壓力:管道內部的承受流體壓力。

3.3.閥座上流:管道內部流體的方向從閥座之上到閥座之下。

3.4.閥座下流: 管道內部流體的方向從閥座之下到閥座之上。.

3.5.防水錘:在封閉的管道內，防止出現當水流在極短的時間內流速突然提高或降低，發生的水錘現象(即管道震動)。

3.6.單作用常閉:在單控制氣源壓力情況下，氣缸打開;在無氣源控制壓力情況下，彈簧自動復位保持常閉。

3.7.單作用常開: 在單控制氣源壓力情況下，氣缸關閉;在無氣源控制壓力情況下，彈簧自動復位保持常開。

3.8.雙作用常閉:在雙控制氣源壓力情況下，氣缸打開或關閉;在無氣源壓力情況下，彈簧自動復位保持常閉。

3.9.雙作用常開:在雙控制氣源壓力情況下，氣缸打開或關閉;在無氣源壓力情況下，彈簧自動復位保持常開。

3.10.雙作用自由態:在雙控制氣源壓力情況下，氣缸打開或關閉;在無氣源壓力情況

下，無彈簧復位，活塞最后停止位置不確定，從而無法確定閥門打開或者關閉。

4.產品分類

4.1型號

4.1.1產品編號:估計不同的產品分類編號。

4.1.2氣缸尺寸: φ27、 φ32、φ40、 φ50、φ63、 φ80、φ90、φ 100、φ 125.

4.1.3控制狀態:單作用常閉、單作用常開、雙作用常閉、雙作用常開、雙作用自由態。

4.1.4產品通徑: DN08、 DN10、 DN15、 DN20、 DN25、 DN32、 DN40、 DN50、 DN65、 DN80、DN100、DN125.

4.1.5安裝方向:正向(順裝)和方向(逆裝)。

4.1.6連接形式:螺紋、焊接、快裝、法蘭。

4.1.7閥體材質: CF8、 CF8M、316L、 銅。

4.1.8氣缸材質: CF8、 AL (鋁)、塑料。

4.1.9密封材質: PTFE常溫型PTFE高溫型非標定制密封。

4.1. 10其他附件:接近開關、電磁閥、手動限位、智能定位器等等。

4.2結構型式

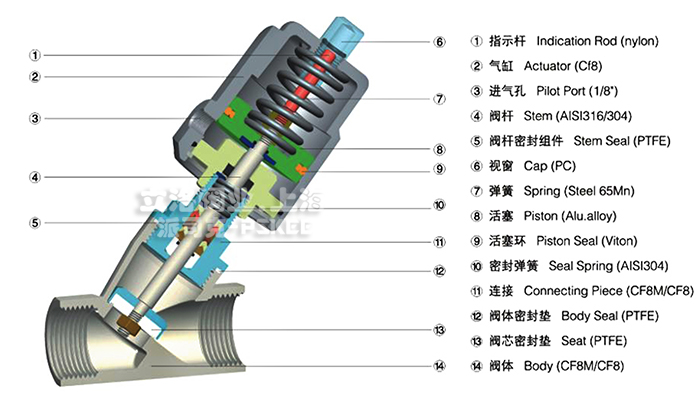

4.2.1結構型式如圖1所示，允許設計者在符合本標準技術要求的前提下設計成其他結

構型式。

4.3基本參數

4.3.1工作壓力: 0-16bar (0-232psi)

4.3.2控制壓力: 3-8bar (43.5-116psi)

4.3.3控制截止:潔凈的壓縮空氣或中性氣體

4.3.4適用介質:水酒、精油、燃料、蒸汽、中性氣體或液體、有機溶劑、酸堿溶液等

4.3.5介質粘度: Max 600mm2 /s

4.3.6介質溫度: -10C - +180C (PTFE 常 溫型)  -25C-+220C (CPTFE 高溫型)

4.3.7環境溫度: -10C - + 80C

4.3.8泄漏登記: DINEN 12266 A級

5.技術要求

5.1氣動角座閥必須符合本標準要求，并按規定程序批準的技術文件制造。

5.2閥體

5.2. 1氣動角座閥內螺紋按標準GB/T 12221的規定，或者按照訂貨合同的要求。

5.2.2閥體與接頭螺紋連接處應保證在使用過程中不松動，不泄漏。必要特殊工況時可以把螺紋連接改用法蘭式連接。

5.2.3閥體材料根據合同要求并且滿足標準GB/T1220-2007的要求。

5.3驅動機構

5.3.1驅動機構內部同心度小于等于0.03mm。

5.3.2驅動機構內部與密封面接觸的加工面須經過拋光,使表面粗糙度小于等于Ra0. 4。

5.4閥桿

5.4.1閥桿材料:閥桿材料嚴格采用高要求研磨棒，否則會造成斷裂，裂縫等問題。

5.4.2閥桿尺寸:閥桿加工尺寸必須嚴格按照設計只做，保證閥座與密封面最佳的壓縮量和管道最大的流量。

5.4.3閥桿直線度:以閥桿兩端為基準，同心度小于等于0. 02mm。

5.4.4閥桿表面要求:通過拋光或滾壓的工藝，使閥桿表面粗糙度小于等于Ra0. 4。

5.4.5特殊情況下可以通過表面鍍鉻來增加閥桿硬度，從而增加閥門密封的使用壽命。

5.5密封件

5.5.1閥座四氟和中部填料采用聚四氟乙烯，聚四氟乙烯應符合標準JB/T 10688- -2006;在不同的工況可以選擇不同材質性能的聚四氟乙烯，以達到耐溫或耐磨的特殊需求。

5.5.2為提高閥座四氟和中部填料的尺寸精準度和光潔度，可以對每個部件進行數控精加工。

5.6用于飲用水食品醫藥等領域的氣動角座閥，與介質相接觸的零部件材質應符合

GB/T 17219標準規定的衛生要求。

5.7氣動角座閥的性能

5.7.1殼體強度

氣動角座閥按照GB/T 13927-2008 標規定準要求。

5.7.2驅動機構

5.7.2.1 進氣口螺紋無不良、執行器活動正常、無破損劃傷。

5.7.2.2在空載和最大允許工作壓力時，配置的驅動機構應能平穩順利的啟閉操作，無卡頓現象，并能達到耐密封、高壽命要求。

5.7.3密封測試

氣動角 座閥按照GB/T 13927 標準規定要求，試驗壓力為最大允許壓力的1.1倍進行密封試驗，結果無泄漏，并保持15秒。

5.7.4開關速度

氣動角座閥的開關速度根據不同的公稱直徑和氣源大小應符合表2的規定要求。

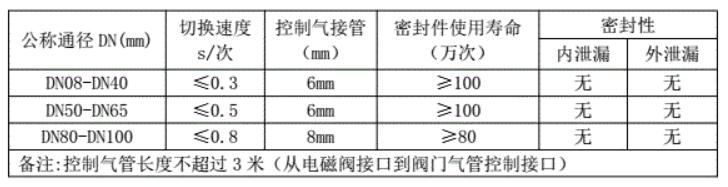

角座閥切換速度和壽命測試 表2

5.7.5靜壓壽命

氣動角座閥的使用壽命應符合表2的規定要求。

5.7.6 閥門外觀

5. 7.6.1氣動角座閥各標志及文字應正確、清洗、整潔;

5.7.6.2氣動角座閥表面應無裂紋、無沙眼、無毛刺、無油脂油污，不得有裂紋毛刺及磕碰等影響外觀質量的缺陷。

6.試驗方法

6.1殼體試驗

將氣動角座閥安裝在試驗裝置上，在開關兩種狀態下，按GB/T 13927 的要求規定進行試驗。試驗壓力為最大允許工作壓力的1. 5倍進行殼體強度試驗，結果應無可見的滲漏，應無結構損傷。

6.2驅動機構試驗

驅動機構直接安裝在閥門上面，按照5.7.2要求并檢測，將閥門利用所設計配置的驅動裝置從全關到全開再到全關循環啟閉氣動角座閥3次，檢查氣動角座閥操作是否正常。

6.3密封試驗

6.3.1閥座密封

將氣動角座閥安裝在試驗裝置上,根據管道流體和閥門安裝的方向,進入壓縮空氣，測試閥座密封的密封性。

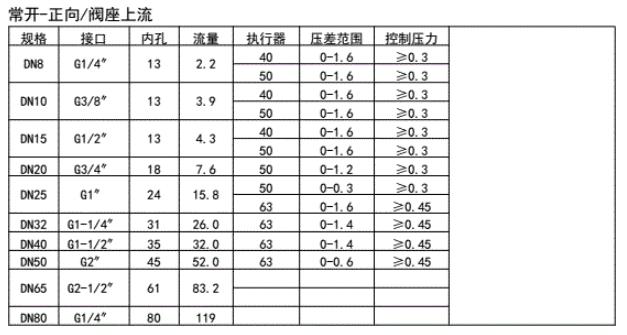

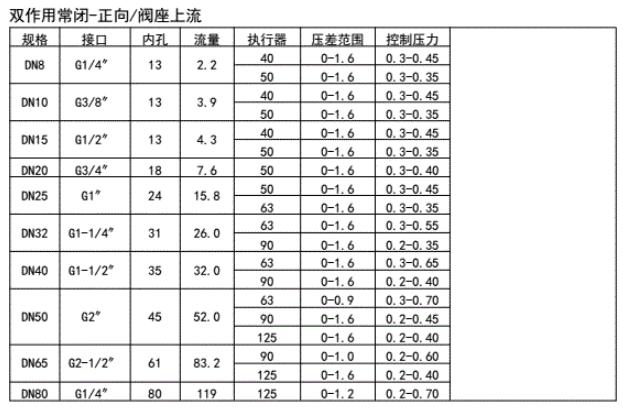

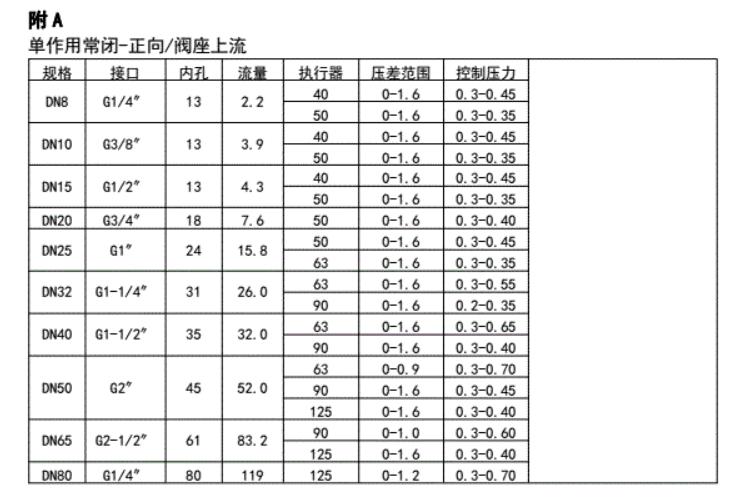

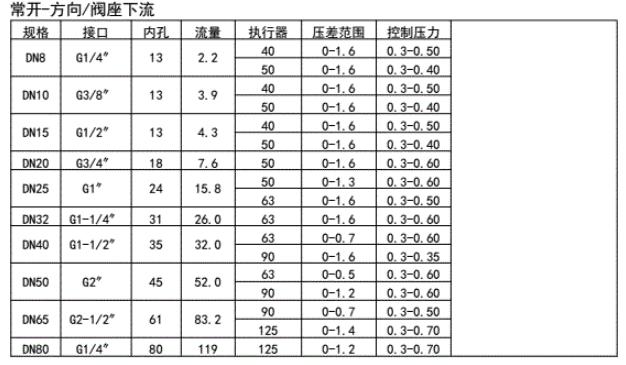

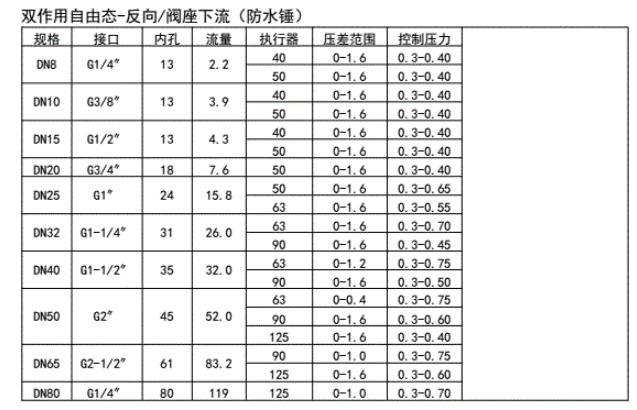

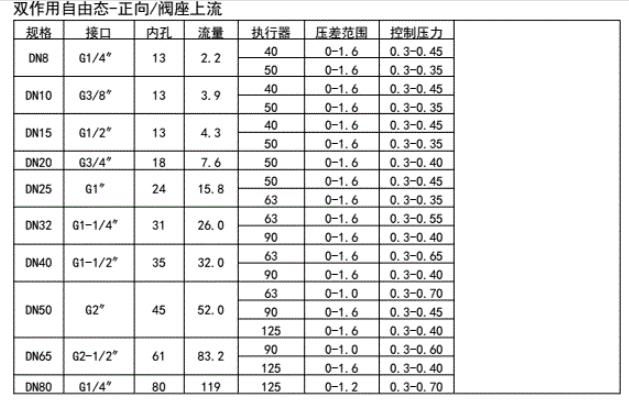

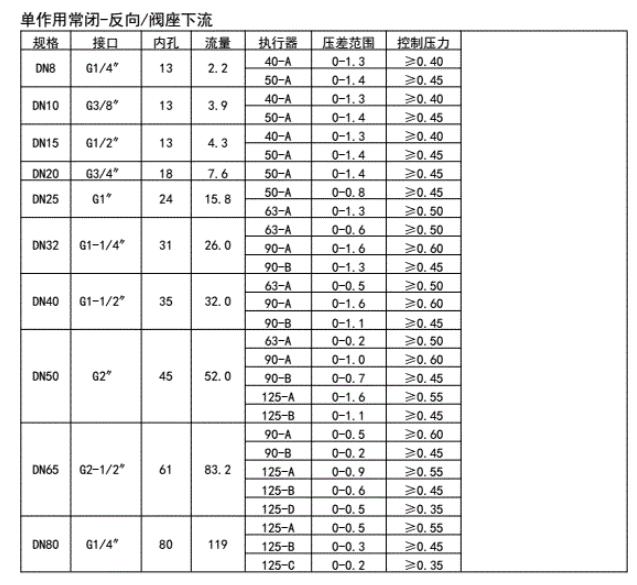

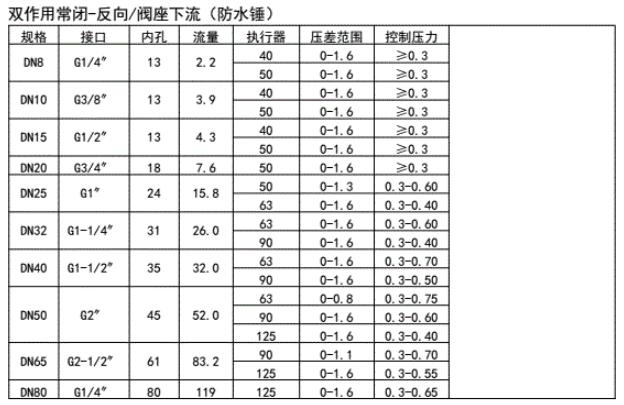

重要的是不同閥門口徑、缸徑(驅動機構內徑帶下)、安裝方向、介質溫度、驅動機構等作用方式下的氣動角座閥，氣源控制壓力和管道壓差范圍都有變化，具體參數和

要求參照附錄A相關規定。

6.3. 2閥體外密封

預將氣動有座閥安裝在試驗裝置上，管道內進入壓縮空氣,將整個閥門沉入水中。同時測試殼體的密封性，閥體與接頭連接處的密封性，接頭中部排氣孔的密封性。

6.3.3驅動機構密封

在驅動機構處的氣源入口連接氣動接頭并插入氣管，通入壓縮空氣,測試氣缸內活塞密封性，接頭中部排氣孔的密封性，以及驅動機構各連接處的密封性。

 6.4開關速度

在閥門的反饋指示部安裝-一個接近開關賴由程序控制器,下(PC)控制閥門做行程運行切換速度試驗，連續切換運行20次，由程序控制器(PC) 記錄并計算平均值輸入，

其速度值應符合表2的要求規定。

6.5壽命測試

用程序控制器(PC) 控制電磁閥切換控制氣源，從而控制氣動角座閥開啟和關閉，并由程序控制器(PC) 控制并記錄運行次數，其壽命測試結果應符合表2的要求規定。

6.6閥門外觀

采用目測的方法進行檢驗k其外表應符命5, 7. 6的要求規定。

6.7材質成分分析

按GB/T 11170標準的規定方法進行試驗。

6.8材料力學性能試驗

用閥體同爐號、同批熱處理的試棒按GB/T 228. 1規定方法進行試驗。

6.9材料衛生要求試驗

按照GB/T 17219 標準中附錄A、B規定進行試驗。

6.10閥門標志檢查

目測閥體表面的標志內容，并檢查核對無誤。

目測氣動角座閥合格證上的內容，并檢查核對無誤。

7.檢驗規則

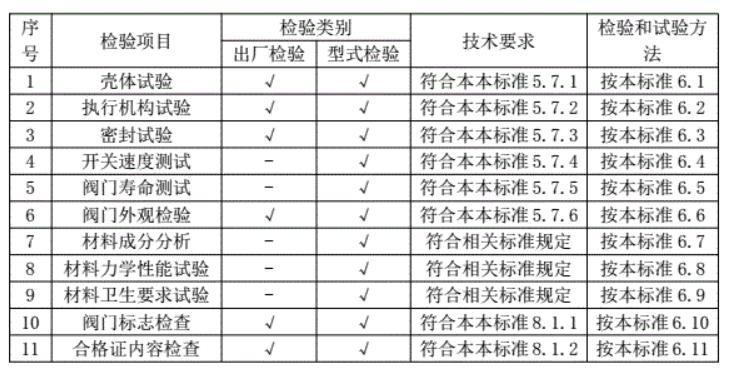

7.1檢驗項目技術要求和檢驗方法按表4的規定。

經驗項目、技術要求和檢驗方法表3

7.2出廠檢驗

7.2.1氣動角座閥必須經質檢部常規檢驗合格后方可出廠，并應有產品質量合格證。

7.2.2檢驗項目分抽檢和必檢兩類。

7.2.3出廠檢驗項目應符合表3的規定。

7.2.4抽檢項目應在必檢項目合格產品中按2%的比例抽取，并不得少于3件。

7.2.5判斷規定:

a.任一必檢項目不符合要求，產品即為不合格:

b.必檢 與抽檢項目全部符合要求，產品即為合格;

c.抽檢項目中有不合格者， 則應在用一檢驗批中對不合格項目加倍抽驗檢查,有

復檢產品全部符合要求，則該批產品中除了首次檢驗不合格外，其余為合格。

d.如復檢產品中仍有不合 格者，則應對該批產品的項目鑄件進項檢查。

7.3型式試樣

型式試驗按本標準規定進行全面質量、性能試驗。

7.3.1凡遇到以下情況之一時必須進行型式試驗:

a.新產 品試制鑒定時:

b.產 品設計工藝結構或主要材料的變更足以影響

c.正常生產時每隔兩年進行一次

d.長期停產后， 恢復生產時;

e.質量技術監督機構提出形式試驗要求時。

7.3.2型式試驗按本標準要求進行檢驗。數量規定為3件,其中1件做全項目試驗，其余只做性能試驗。試驗中如有不合格項目，則加倍被試驗產品數量，進行復試。如仍不合格，則判該批產品型式試驗為不合格。

8.標志、包裝、運輸、貯存

8.1標志的內容:氣動角座閥應按GB/T12220的規定進行標記，并符合8.2和8.3的規

定。

8.1.1閥體上的標志

在閥體應有的永久性的標記:

a.制造廠名或商標標志

b.閥體材料代號

c. 公稱壓力

d.公稱尺寸

e.管道流向

f.產品生產 系列編號(可由生產日期組成)

8.2包裝

8.2.1產品包裝前應清點產品附件，產品進出氣口應按要求密封。

8.2.2包裝應符合GB/T 13384標準規定。

8.2.3包裝箱上的標志應符合GB/T 191 的規定，并應標明產品名稱和型號、收發貨單位名稱、地址、毛重記體積等運輸包裝發貨標志。

8.2.4包裝箱內應放入下列技術文件:

a)發貨清單

b)產品合格證

c)產 品試用說明書

d)保修卡

8.3 運輸

產品裝卸、運輸過程中要有防水、防潮的措施，并避免磕碰。

8.4貯存

產品應存放在干燥、通風的場所，周圍無腐蝕性氣體。
