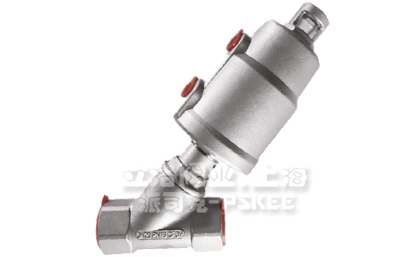

角座閥使用說明書
1.在安裝使用本閥前，請確認您的使用環境及操作條件符合本說明之要求，因錯誤使用產品或盲目操作可能導致的產品使用問題。
2.工作原理
2.1 單作用工作原理:在未輸入壓縮空氣給氣缸時，由于彈簧力的作用，閥門處于常閉(常開)位置;當壓縮空氣進入氣缸內，氣源壓力推動活塞并且克服彈簧力后運動從而使閥門開啟(關閉)。

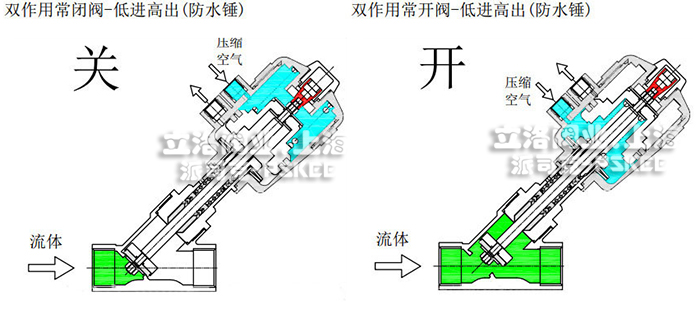

2.2 雙作用工作原理:當壓縮空氣進入氣缸內從下向上推動活塞運動.使閥門開后;反之連壓縮空氣從上向下推動活塞運動，使閥門關閉。
3 注意事項
3.1.安裝使用中注意防漏檢查。
3.2.管路內通高溫流體時，不要觸碰閥門，以冤燙傷。
3.3 執行器氣源要求保證干燥清潔。
4.4 檢查氣源壓力值在許可范圍內并鎖定(0.3-0.8MPa)。
4.5 檢查環境溫度在許可范圍內(-10°C~+80°C)。
4.6 檢查介質溫度在許可范圍內
(PTFE:-20°C~+ 180° C)
(PPL; -20°C~ +260C )
4.7 觀察指示桿指示是否正常。
5.安裝與拆卸

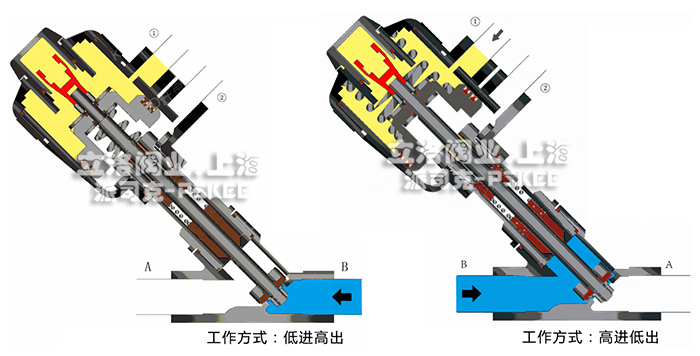

5.1 根據具體條件選擇閥門安裝方向：低進高出，高進低出。
5.2 普通型安裝方式為:介質高進低出如上圖所示介質自右向左流動。
5.3 防水錘型安裝方式為:介質低進高出。
如圖所示介質自左向右流動。
6.安裝注意事項
6.1 安裝閥門時主管路應清理干凈，確保介質中無雜質或焊渣，以免損壞閥芯，造成泄漏。
6.2 安裝焊接式閥門時，請先將執行器卸離閥體。
6.3 選擇適當調節范圍的調壓表，確保氣源容量及壓力范圍足夠。
6.4 檢查各連接處保證密封完好。
6.5 檢修或更換閥芯密封墊時，拆卸閥體與連接請?jiān)诔�、閥門開后的狀態下進行，以避免對接頭螺紋造成損壞。
6.6 安裝時請?jiān)陂y體和接頭的螺紋上涂少量螺紋專用潤滑脂，然后擰緊。
