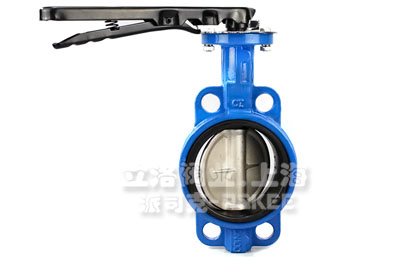

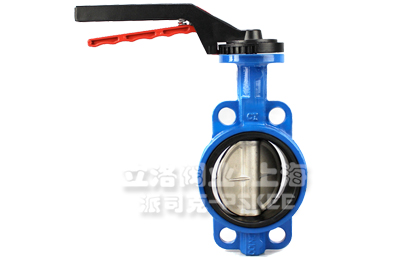

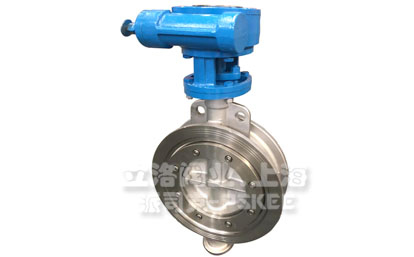

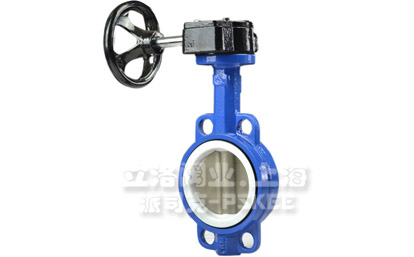

對夾式蝶閥是工業管路中為常見的閥門種類之一，本身結構比較小，只需把它放入管道兩端法蘭中間，用雙頭螺栓穿過管道法蘭和蝶閥鎖緊，就可控制管路的流體介質。特別適用于空間狹窄或管道之間距離較短的場所，蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。

一、對夾式蝶閥安裝前說明：

 1、安裝開始操作前，用空氣噴洗清除配管上的外物，配管內面用清水清洗干凈。

 2、仔細核對閥門使用情況是否與其性能規范相符；(溫度、壓力)

 3、檢查閥門通道及密封面是否有雜物，并及時清除；

 4、開箱后閥門要及時安裝，請勿隨意松動閥門上的任何緊固螺釘或螺母；

 5、對夾式蝶閥必須使用專用的蝶閥法蘭片。

 6、電動蝶閥可以安裝在任意角度的管道上，為了維護方便建議不要倒置安裝。

 7、蝶閥法蘭盤在安裝時必須確保法蘭面和密封橡膠對中，螺釘均勻擰緊，密封面必須貼合完整；如果出現螺釘擰緊力度不均勻會出現橡膠凸起卡住蝶板，或頂住蝶板造成閥桿處泄漏。

二、對夾式蝶閥安裝步驟：

　　對夾式蝶閥的正確安裝關系到蝶閥的密封程度，以及會不會泄露等問題，包括工況作業中的安全性，用戶應對安裝流程加以了解。

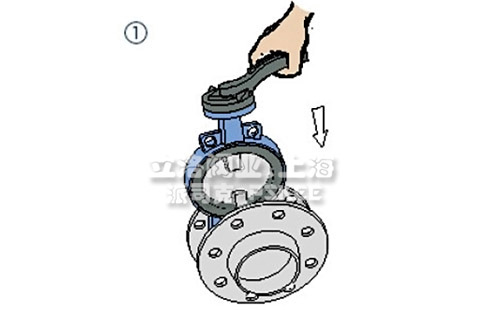

 1、如所示，將閥門放置于預安裝的兩片法蘭之間，注意螺栓孔要整齊對齊。

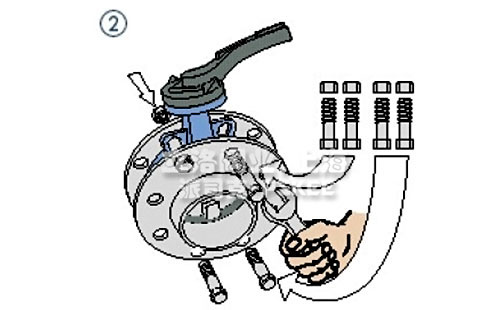

 2、將四對螺栓螺母輕輕插入法蘭孔，將螺母稍加擰緊以校正法蘭面的平面度；

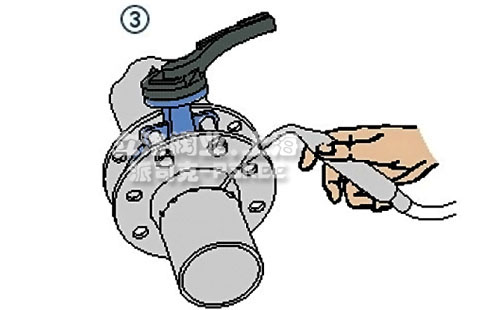

 3、將法蘭利用點焊固定于管道上；

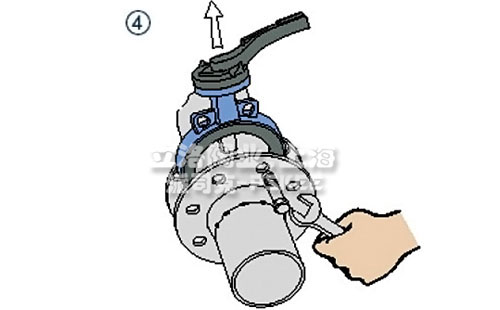

 4、將閥門移出；

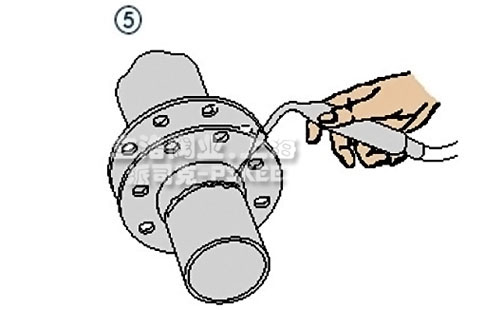

 5、將法蘭完全焊接固定在管道上；

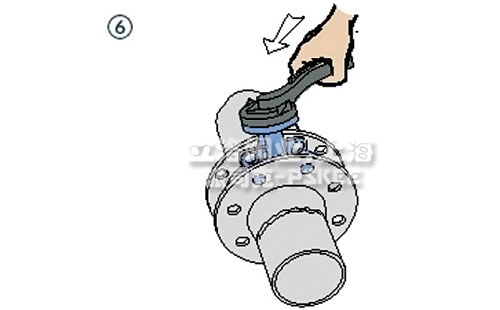

 6、待焊口冷卻后再安裝閥門。保證閥門在法蘭中有足夠活動空間以防止閥門被損壞，并保證閥板有一定的開度；

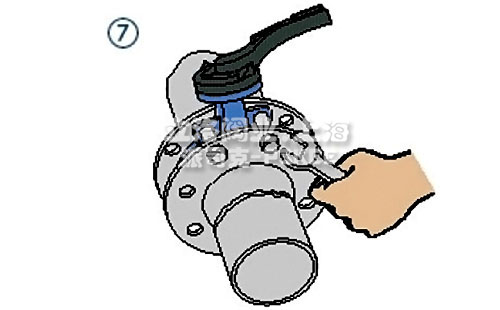

 7、校正閥門位置并將四對螺栓擰緊，(注意不要擰得過緊)

 8、將閥門打開，保證閥板能自由開閉，然后使閥板輕微開啟；

 9、交叉均衡將所有螺母擰緊；

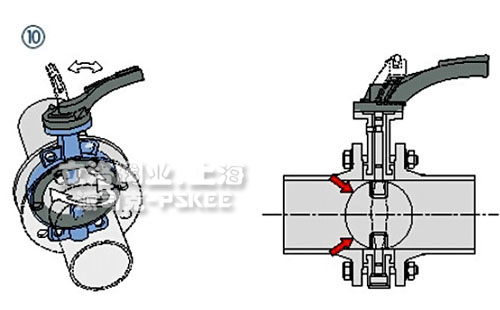

 10、再次確認閥門能自由開閉，注意：確認閥板沒有碰到管道。

對夾式蝶閥安裝注意事項

  1.先將法蘭焊接到管道上并且冷卻至環境溫度后，才可將閥門安裝到法蘭上。否則焊接產生的高溫會影響彈性閥座的性能。

　2. 焊接法蘭的邊緣必須用車床加工到表面平滑為止以避免在閥門安裝過程中傷及彈性閥座。法蘭表面必須完全不受損壞不發生變形，清除所有污垢粉塵和異物，避免閥門及法蘭接口發生液體泄漏。

  3. 清潔法蘭及管道內腔以徹底清除焊接產生的濺落物、剝落的水垢和其他留下的異物。

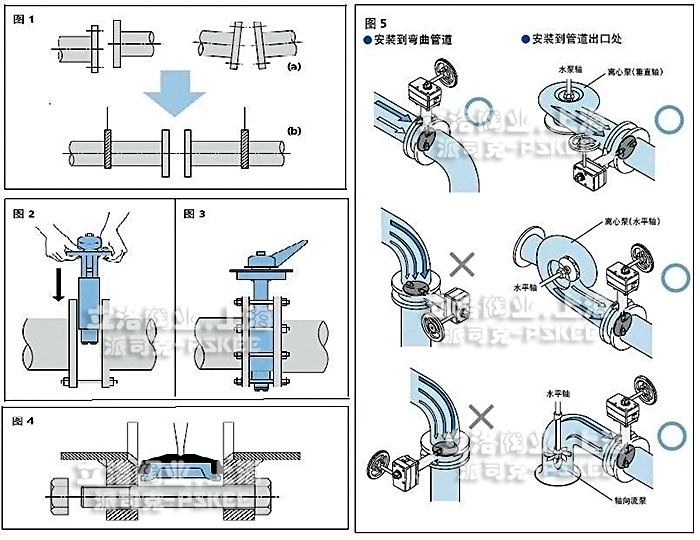

  4. 在閥門之間安裝管道時，精確地對準上下水管道的中心對于無故障操作至關重要。圖 1 所示的不精確中心點必須避免。

  5. 安裝閥門時將管道下方的定位螺栓定在同一高度起到支撐作用，并調節法蘭之間的距離直至閥體兩側相距6-10毫米左右。切記此處閥門只能從關閉位置打開到10°的位置。

  6. 將兩個螺栓插入閥門的下側導桿中，然后仔細安裝，使法蘭表面不會損傷彈性閥座(見圖2)。

  7. 然后將另外兩個螺栓置入閥門上方的導桿中，確保在管道和閥門之間準確的中心定位。

 8. 開啟閥門三次以檢查閥板和法蘭的接觸之間是否有不暢。

  9. 移去定位螺栓，將所有螺栓放在閥體四周進行交替對角緊固(見圖3 圖4)，直到法蘭觸到閥體為止。請參考以下表格以獲得推薦的扭矩值。

　10.安裝執行機構時為閥門提供一個支撐以避免閥門頸的扭曲并減少閥門和管道之間的磨擦。

  11.不要踩踏在閥門頸或閥門手輪上。

　12.不要顛倒安裝DN350或更大型號的閥門。

　13.不要在止回閥或泵上直接安裝蝶閥，這樣在接觸閥板時可能會造成損壞。

　14.不要在彎頭和漸縮管的下游一側安裝閥門，或在流速變化時校準閥門。發生這種情況，建議在大約10倍于閥門公稱直徑的距離之外安裝閥門。

　15.安裝閥門需要考慮到哪個閥板會在輸送液體過程中經受流速和壓力
