執行JB/T 8527-2015 中華人民共和國機械行業標準
JB/T 8527-2015 代替JB/T 8527-1997
金屬密封蝶閥
前言......
1.范圍......
2.規范性引用文件......
3.術語和定義......
4.結構型式、型號和參數......
5.技術耍求......
6.試驗......
7.檢驗規則......
8.標志......
9.包裝、 防護和貯存......
參考文獻......
圖 l 蝶閥典型結構型式......
圖 2 蝶閥典型偏心型式......
圖 3 政法蘭式......
圖 4 無法蘭對珍式 ......
圖 5 單法蘭或耳柄對夾式 ......
圖 6 U形截面對夾式 ......
圖 7 焊接式 ......
表 1 流速 ......
表 2 法蘭螺栓孔位置度公差 ......
表 3 主要零件材料 ......
表 4 蝶閥出廠檢驗和型式試驗 ......
表 5 抽樣數量 ......
前言
本標準按照GB/T 1.1-2009給出的規則起草．
本標準代替JB/T 8527-1997 《金屬密封蝶閥》， 與JB/T 8527-1997相比主要技術變化如下：
一一增加了蝶極與管道的最小間隙要求：
一一增加了流阻系數耍求：
一一增加了操作力矩和驅動力矩安全系數要求：
修訂了材料的選擇范圍：
一－增加了外觀質量要求；
一一增加了無損檢測、 手背上反啟閉試驗的監求：
一一修訂了出口流速要求：
一一刪除了允許泄漏量表格；
一一刪除了資料性附錄．
本標準由中國機械工業聯合會提出．
本標準由全國閥門標準化技術委員會（SAC/TC 188）歸口．
1 范圍
本標準規定了金屬密封蝶閥的術語和定義、 結構型式、 型號和參數、 技術要求、 試驗、 檢驗規則 、 標志、 包裝、 防護和貯存。
本標準適用于公稱陀力為 PN2.5～PN160 及 Class 150 ～Class 900 、 公稱尺寸為 DN50～DN6000、溫度為－29℃～538℃的法蘭、 對夾和焊接連接的金屬密封蝶閥（以下簡稱蝶閥）．
2 規范性引用文件
下列文件對于本文件的阿用是必不可少的．凡是注日期的引用文件， 僅注日期的版本適用于本文件．凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件．
GB 150 （所有部分） 壓力力容器
GB/T 152.4 緊回件 六角頭螺栓和六角螺母用沉孔
GB/T 228.1 金屬材料 拉伸試驗 第 1 部分： 室溫試驗方法
GB/T 1047 管道元件 DN（公稱尺寸〉的定義和選用
GB/T 1048 管道元件PN（公稱壓力）的定義和選用
GB/T 9113 整體制制管法蘭
GB/T 12220 工業閥門標志
GB/T 12221 金屬閥門結構長度
GB/T 12223 部分問轉閥門驅動裝置的連接
GB/T 12224 鋼制閥門 一般要求
GB/T 12238 法蘭和對夾連接彈性密封蝶閱
GB/T 13927-2008 工業閥門壓力試驗
GB/T 17219 生活飲用水輸配水設備及防護材料的安全性評價標準
GB/T 17241.6 整體鑄鐵法蘭
GB/T 17241.7鑄鐵管法蘭技術條件
GB/T30832 閥門流最系數和流阻系數試驗方法
JB/T 106 閥門的標志和涂漆
JB/T 308-2004閥門型號編制方法
JB/T 5300工業用閥門材料選用導則
JB/T 7928工業閥門供貨要求
NB/T 47013.2 承壓設備無損檢測 第2部分: 射線檢測
NB/T47013.3 承壓設備元損檢測 第3部分：超聲檢測
NB/T47013.4 承壓設備元損檢測 第 4 部分：磁粉檢測
NB/T47013.5 承壓設備元損檢測 第 5 部分： 滲透檢測
NB/T47014 承壓設備焊接工藝評定
3 術語和定義
下列術語和定義適用于本文件
3.1
金屬密封蝶閥metallic sealing butterfly valve
蝶閥密封副，即閥體密封面（也稱閥座〉與蝶板密封面材料配對為金屬對金屬、金屬與非金屬多層復合材料對金屬的蝶閥．
4 結構型式、型號和參數
4.1 結構型式

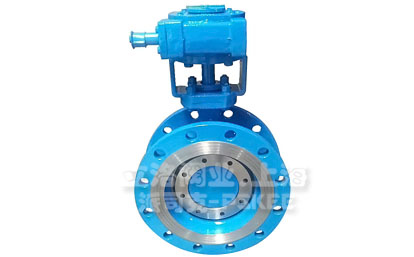

蝶閥的典型結構型式和偏心型式如圖l和圖2所示。
4.2 連接方式

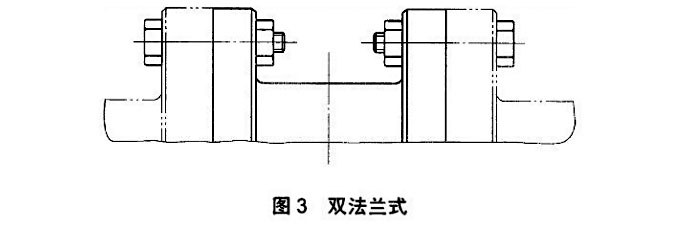

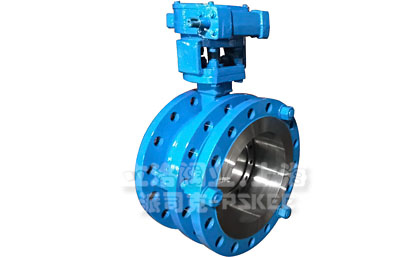

蝶閥的連接方式有法蘭連接、對夾連接和焊接連接，分別如圖3~圖7所示

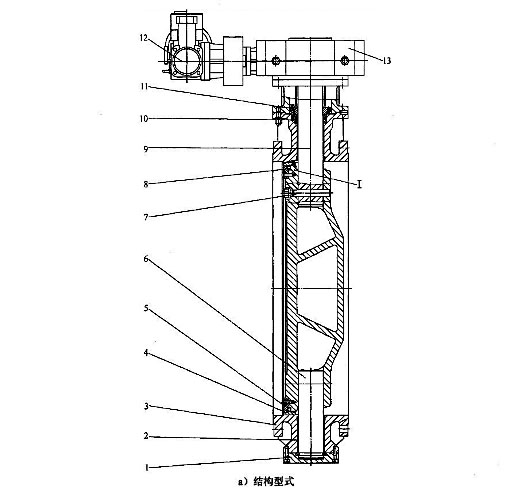

a) 結構型式

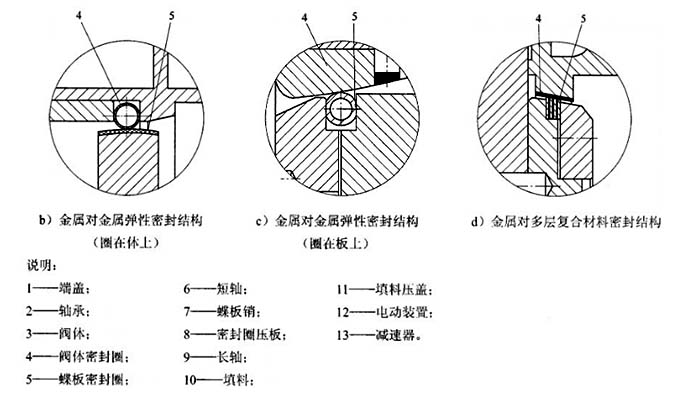

圖1 蝶閥典型結構型式
圖1 蝶閥典型結構型式（續）

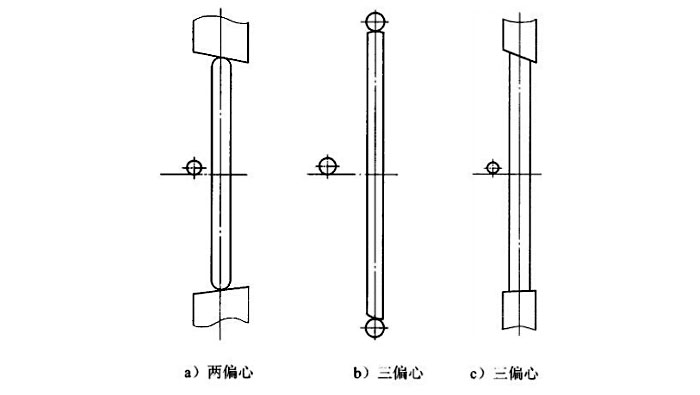

圖2 蝶閥典型偏心型式

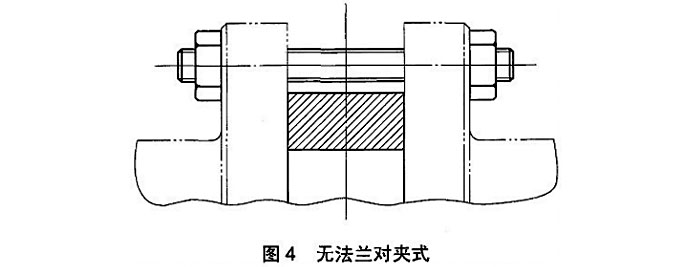

圖4 無法蘭對夾式

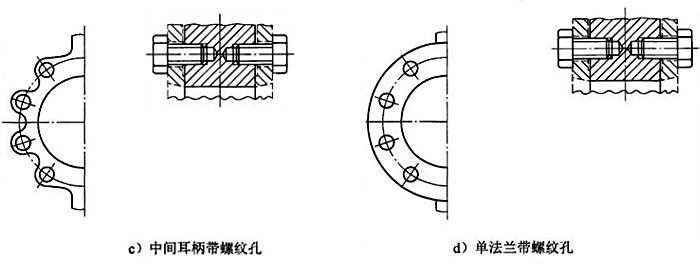

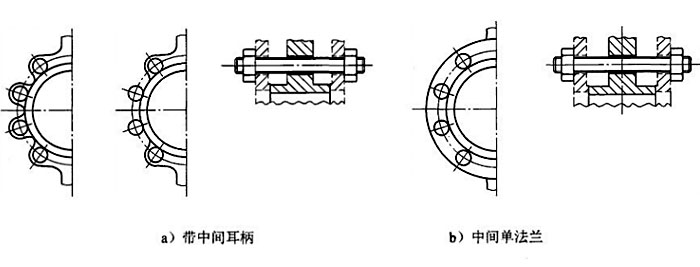

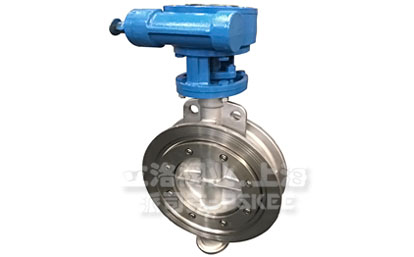

圖5 單法蘭或耳柄對夾式

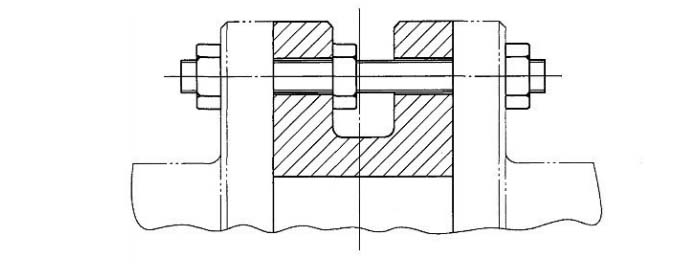

圖6 U形截面對夾式

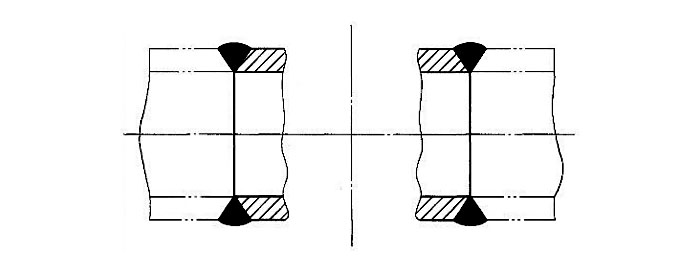

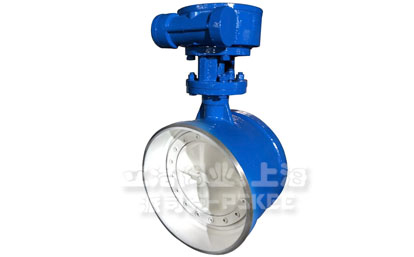

圖7 焊接式
4.3 型號
蝶閥型號按JB/ T308-2004的規定。對雙向密封蝶閥，在型號中增加雙向密封代碼，該代號用小寫漢語拼音字母"S"表示，標注在類型代號右下角。
4.4 參數
4.4.1 蝶閥的公稱壓力不大于 PN160. 并符合 GB/T 1048 的規定．
4.4.2 蝶閥的公稱尺寸不大于 DN6000, 并應符合 GB/T 1047 的規定．
4.4.3 蝶閥的適用溫度為－29℃～538℃． 具體依據成承壓件材料和內件材料確定。
5.技術要求
5.1 壓力·溫度額定值
5.1.1 蝶閥的壓力－溫度額定值按間體、 內件材料在該溫度下最大允許工作壓力值中的較小值確定。
5.1.2 鐵制材料的壓力-溫度在額定值應符合 GB/T 17241.7 的規定．
5.1.3 鋼制材料的壓力-溫度額定值應符合 GB/T 12224 的規定．
由于閥門類型、 密封件材料或其他因素等原因， 有些場合需對蝶閥的壓力度進行限制，此時所將最大允許的壓力、溫度標注在閥門銘牌上。
5.2 結構長度
結構長度按 GB/T 12221的規定，而公稱壓力大于PN40或公稱尺寸大于DN4000的蝶閥，結構長度可按有關標準或訂貨合同確定。
5.3 結構
5.3.1 蝶閥應保證當?shù)逄幱陉P(guān)閉位置時， 內件不得旬任何部位超出閥體的連接端面．
5.3.2 制造廠應提供蝶閥全開時啟閉件超出閥體連接端面的所有必要尺寸．
5.4 性能要求
5.4.1 殼體強度
蝶閥在殼體強度試驗后，不應有結構損傷，殼體承壓面與任何固定的閥體連接處不應有可見滲漏，內件不得有殘留變形。
5.4.2 密封性能
蝶閥在全關位置的泄漏量符合 GB/T 13927-2008 中 D級的規定，或按訂貨合同的要求。
5.4.3 最大流速
蝶閥最大流速應能符合表l的規定或按訂貨合同的要求．當?shù)y下游側直接對大氣排放時，排放端流速應不超過表l的規定， 否則買方汀貨時應注明．

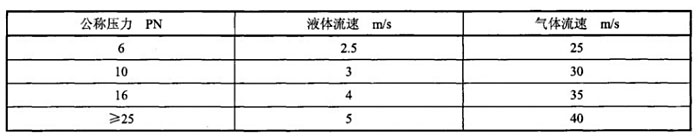

表1 流速
5.4.4 流量系數和流阻系數
閥門制造商應提供蝶閥在全開時的流量或流阻系數，對于截?cái)嘈偷y流阻系數的測量，按GB/T 30832的規定進行．
5.4.5 空載啟閉操作
在空載情況下操作3次，配置的驅動機構應能平穩地啟閉操作蝶閥，無卡阻和異響等現象，并能達到密封要求。
5.4.6 帶壓啟閉操作
公稱尺寸不大于 DN2000 的閥門， 應在:最大允許工作壓差下操作 20 次：公稱尺寸大于 DN2000 的閥門， 在最大允許工作壓差下操作1次．配置的驅動機構應能平穩地啟閉操作蝶閥， 無卡阻和異響等現象， 并能達到密封要求．
5.5 外觀質量
5.5.1 產品外觀面應平整、 無飛邊、 無梭角， 標記應清晰、 端正．
5.5.2 蝶閥的涂層應平整、 色澤一致， 不應有流痕、 掛漆 、 漏漆、 脫落、 起泡等缺陷．
5.6 焊接
5.6.1 當閥體采用焊接結構時，焊接應符合 GB 150 （所有部分〉的規定．
5.6.2 閥門承壓件焊接和補焊工藝應按 NB/T 47014的規定進行工藝評定，所有的印定試驗應有評定記錄的書面程序文件． 焊后熱處理應按相應的材料標準進行5.7 閥體．
5.7 閥體
5.7.1 若閥體采用法蘭連接， 灰鑄鐵和球墨鑄鐵法蘭連接尺寸和密封面形式按 GB/T 17241.6 的規定：鋼制法蘭連接尺寸和毯C封面形式核 GB廳 9113 的規定：鑄造閥體法蘭背面應放 GB/T 152.4 的規定鏜孔．
5.7.2 對焊接端坡口形式及尺寸按 GB/T 12224 的規定或按訂貨合同的要求．
5.7.3 閥你可以整體鑄成， 也可焊接而成．
5.7.4 閥體兩銷法蘭螺栓孔相對于閥體兩端公共中心線的位置度公室主應符合表 2 的規定．
5.7.5 法蘭螺栓孔一般采用通孔，當短系列或結構設計需要時允許采用螺孔。螺孔的深度至少應等于 l倍螺紋直徑，當螺孔靠近閥軸時， 允許縮短到 0.67 倍螺紋直徑， 但需進行校核．

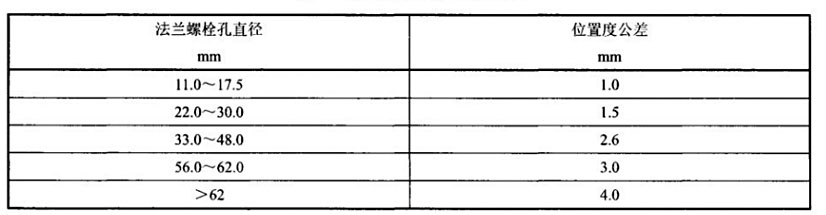

表 2法蘭螺槍孔位置度公差
5.7.6 鐵制閥體的最小壁厚按 GB/T 12238 的規定， 鋼制體的最小壁厚按 GB/T 12224的規定．壓力大
于PN40 或公稱尺寸大于DN4000 的蝶閥，閥體厚度可按有關標準或訂貨合間的要求．
5.7.7 對公稱尺寸不小于DN800 的雙法蘭連接蝶閥. 應設置地腳支撐和固定螺栓孔，對于鑄造形式的閥體，支撐宜采用分體裝配形式。
5.7.8 閥體上應標有指示蝶閥密封方向或主密封方向的箭頭。
5.8 閥座及蝶板密封面
5.8.1 閥座、 蝶板密封面可在閥或蝶板上直接加工，也可堆焊其它金屬密封材料，或采用整體式金屬密封圈、金屬彈性密封圈等形式。
5.8.2 閥座、蝶板密封圈與閥體或蝶板的連接可采用焊接、賬接、嵌裝連接螺栓連接。
5.8.3 對于堆焊閥座和蝶板密封面，加工后其堆焊層厚度應不小于2mm,堆焊或焊接閥座或蝶板密封面焊后應充分消除應力，以保證在使用中不發生變形或滲漏。
5.9 蝶板
5.9.1 蝶板設計時應避免與前后管道和法蘭發生干涉。
5.9.2 蝶板應避免直角過渡和突變以減小流阻。
5.9.3 蝶板厚度不宜超過閥桿直徑的2.25倍。
5.9.4 蝶板在1.5 倍最大允許壓力下不發生有害永久變形和不發生損壞．
5.10 閥桿
5.10.1 閥桿的能承受蝶板在 1.5 倍最大允許以壓差下的載荷。
5.10.2 閥桿可設計成一個整體軸，也可設計成兩個分離的短軸，其嵌入軸孔的長度不應小于軸徑的1.5倍。
5.10.3 閥桿和蝶板的連接強度應能承受閥桿所傳遞的最大扭矩。其連接部位應設置防松結構，以確保在使用過程中有振動時不松動。
5.10.4 當軸與蝶板連接出現故障或出現損壞時，軸不會由于內壓作用而使其任何部分從閥門中脫出。設計不應依靠驅動裝置（如齒輪驅動裝置． 執行機構、 手柄〉防止閥桿的脫出。
5.10.5 當驅動裝置拆除時， 閥桿保持原有位置不變．
5.11 閥桿軸承
5.11.1 在閥體兩端軸座內應設置軸承。在蝶閥的使用中，軸承能承受閃桿所傳遞的最大負荷，且蝶板和閥桿轉動靈活．
5.11.2 有軸向力的閥門，應在閥桿端部設置推力軸承， 以承受軸向推力和控制蝶板的轉向竄動，不允許用彈性擋圈來止推。
5.12 閥桿密封
5.12.1 穿過閥體與驅動裝置連接的閥桿應設置閥桿密封．閥桿密封可采用V形填料、0形密封圈或其他成形填料．
5.12.2 采用0形密封圈時，應將其安裝在可拆卸的耐腐性能不低于閥體材料的槽內；采用成形填料時填料函的深度應不少于4圈填料的高度．
5.12.3 不論采用何種閥桿密封填料， 在不拆卸閥桿的悄況下， 都應可以更換密封填料．
5.12.4 壓蓋螺栓應穿過壓蓋孔， 不允許在壓蓋上使用開口槽．
5.13 驅動裝置

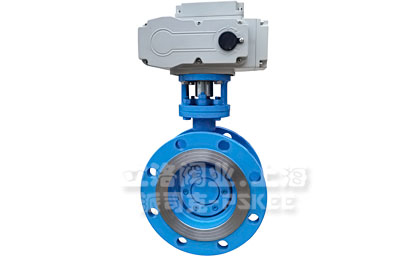

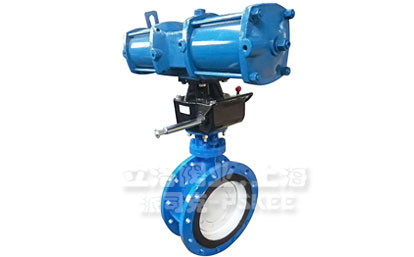

5.13.1 蝶閥的驅動可采用手動（包括直接用手輪或手柄驅動〉、 齒輪驅動、 蝸輪驅動、 氣動、 液動和電動等形式．
5.13.2 驅動裝置應能保證蝶閥在最大允許工作壓蓋和最大流速的工況下正常操作．
5.13.3 當?shù)y的工作溫度不小于300℃時， 應采取隔熱措施以保證驅動裝置正常工作．
5.13.4 驅動裝置與閥體連接法蘭或二級驅動裝置連接法蘭的連接尺寸按GB/T 12223的規定．
5.13.5 當用手輪〈包括驅動裝置的手輪〉或孚柄操作蝶閥（除用戶另有要求外〉時，應設計成順時針方向轉動時然閥關閉。
5.13.6 手輪的輪緣或輪芯上應設置明顯的指示蝶板關閉方向的箭頭和 " 關 " 字，"關 " 字應放在箭頭的前端；也可標上開、 關兩向的箭頭和 " 開""關" 字樣．
5.13.7 在蝶閥驅動裝置上應設置表示蝶板位置的開度指示機構和蝶板在金開和全關位置的限位機構．
5.13.8 對于公稱尺寸不小于 DNIOOO 的蝶閥， 可在閥體內腔設置擋塊， 以防止因蝶板超過關閉位置而造成泄漏．
5.13.9 當使用蝸輪傳動時， 蝸輪必須是自鎖的． 如有要求， 應提供完成全開或會關操作所必要的轉圈數．
5.13.10 無論采用何種驅動裝置操作， 用孚輪或孚柄操作時， 操作力應不大于 360N.
5.13.11 在用手柄直接驅動的場合， 當閥門全開時， 操作手柄應平行于流向．手柄在會開或全關位置應提供可靠的控制．手柄應安裝牢固并可拆下和更換．
5.13.12 驅動裝置的輸出扭矩應不小于閥門最大壓差工況下操作扭矩的 l.25 倍．
5.13.13 對于不帶驅動裝置的蝶閥， 應提供在規定的放大流速和 20℃時最大允許壓差下的必需力矩值。
5.14 無損檢測
5.14.1 主要承壓件焊接接頭的無損檢測應在其形狀尺寸檢查、 外觀目視檢查合格后進行．
5.14.2 焊接接頭的無損檢測方法和合格指標應符合 GB 150 （所有部分）的規定．
5.14.3 經無損檢測后進行焊接返修的承壓件的焊接接頭應采用原檢測方法重新檢測．
5.14.4 焊接連接的閥門的對外焊接坡口應進行表面無損檢測，不得有分層、 裂紋等缺陷．
5.15 材料
5.15.1 主要零件材料應根據工作壓力、 工作溫度、 介質等因素選用， 其主安零件推薦材料見表3. 允許設計者選用力學性能不低于表3中所列材料的其他材料．所有材料均應符合相應材料最新標準的規定．使用其他金屬材料的力學性能、 化學成分由用戶和制造方協商確定， 也可按 JB/T 5300 的規定．
5.15.2 鑄鐵不能用于承受毒性程度為極高、 高度或中度的危害介質，以及不能用于設計壓力不小于 0.15 MPa 的易爆介質的受壓元件．灰鑄鐵設計壓力不大子 1.0 MPa ，溫度為－10℃～200℃；球墨鑄鐵設計壓力不大于 2.5 MPa， 溫度為－10℃～300℃．

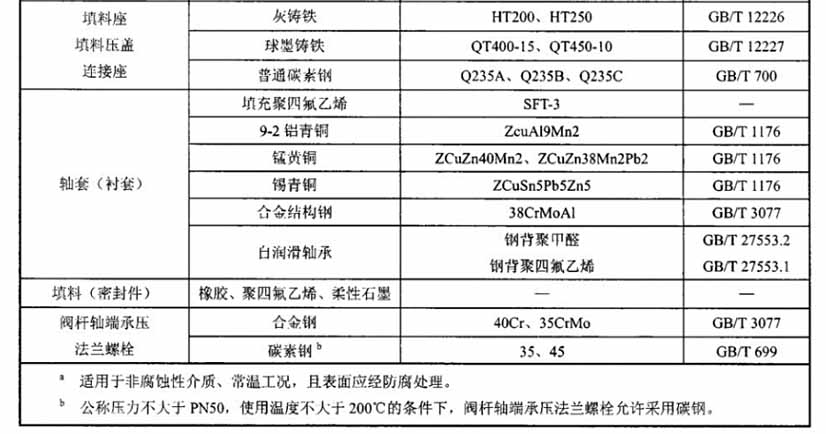

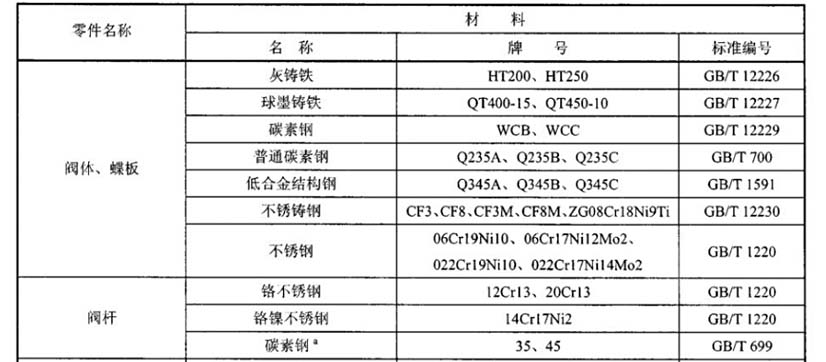

表3 主要零件材料
5.15.3 當最高工作壓力不小于0.1MPa （表壓〉且工作壓力與容積的乘積大于2.5 MPa • L，介質為氣體、液化氣體或最高工作度高于標準沸點的液體時，閥體的簡體材料不能選用Q235A, 而此時Q2358和Q23SC適應的設計壓力也成小于1.6 MPa.
5.16 衛生要求
用于飲用水、 食品、 醫療等領域時． 蝶閥的衛生要求應符合GB/T 17219的規定．
6 試驗
6.1 總則
6.1.1 殼體試驗和密封試驗應在閥門涂裝之前完成．用于保護的底漆除外．
6.1.2 密封面不得有影響密封的介質〈油脂〉存在． 如果裝配需要， 可以使用粘度不超過煤油的潤滑劑。
6.1.3 進行密封試驗時，在閥門兩端不應施加對密封面密封性能有影響的外力，關閉閥門的操作轉矩不應超過閥門設計的關閉轉矩．
6.1.4 密封試驗主要在殼體試驗之后進行。 閥門總裝后將蝶板小開度開啟做殼體試驗或單獨對殼體進行殼體試驗再裝配。
6.1.5 性能試驗的順序?yàn)闅んw強度試驗、 密封性能試驗、 帶壓啟閉操作試驗、 空載啟閉操作試驗。
6.2 殼體強度試驗
殼體強度試驗按GB/T 13927的規定進行．通過填料的泄漏不作為拒收的理由．
6.3密封性能試驗
按GB/T 13927的規定進行． 當為雙向密封時， 應分別從兩端加壓， 反向試驗壓力和泄漏量按訂貨合同的要求．
6.4 帶壓啟閉燥作試驗
在最大允許工作壓差工況下，利用閥門所配置的驅動裝置從全關到全開關到全關為l次啟閉操作．操作次數按5.4.6的規定，操作應平穩、 無卡阻和異響． 帶壓扁啟閉操作后， 進行密封性能試驗．
6.5 空載啟閉操作試驗
利用閥門所配置的驅動裝置從全關到全開再到全關循環啟閉操作蝶閥3次，檢查蝶閥操作是否正需．
6.6 閥體壁厚測量
用測原儀或?qū)Ｓ每ǔ邷y量閥體流道和閥桿軸部位的璧厚。
6.7 蝶板承載能力試驗
關閉蝶閥，從蝶閥進口端施加壓力到1.5倍最大允許工作壓差， 持續試驗壓力時間不少于IO min, 蝶板無可見變形和損壞．在試驗過程中， 若密封面發生泄漏， 不作為判斷密封試驗不合格和本項試驗不合格的依據。
6.8 無損檢測
6.8.1 主要承壓件焊接接頭頭的射線被測方法按JB/T 4730.2的規定。
6.8.2 主要承壓件焊接接頭的超聲檢測方法按JB/T 4730.3的規定．
6.8.3 主要承壓件焊接接頭的磁粉驗測方法按JB/T 4730.4的規定。
6.8.4 主要承壓件焊接接頭的滲透檢測方法按JB/T 4730.5的規定．
6.9 殼體材料化學成分
鑄件應采用附鑄試捧或采用本體鉆屑取樣，取樣位置在表面6.5mm以下處：焊接閥門應在同爐號、 同批熱處理的鋼板上取樣．用光譜法或化學分析方法檢查， 結果符合相關材料標準的要求．
6.10 殼體材料力學性能
鑄件采用同爐、同批熱處理的試棒， 按GB/T 228.1規定的方法進行．
焊接閥門原材料的力學性能檢測， 應在同爐號、 同批熱處理的鋼板上取樣．
7 檢驗規則
7.1 出廠檢驗
7.1.1 出廠試驗必須逐臺進行， 產品經檢驗合格后方可出廠．
7.1.2 出廠檢驗項目、 技術妥求及檢驗方法校表 4 的規定．

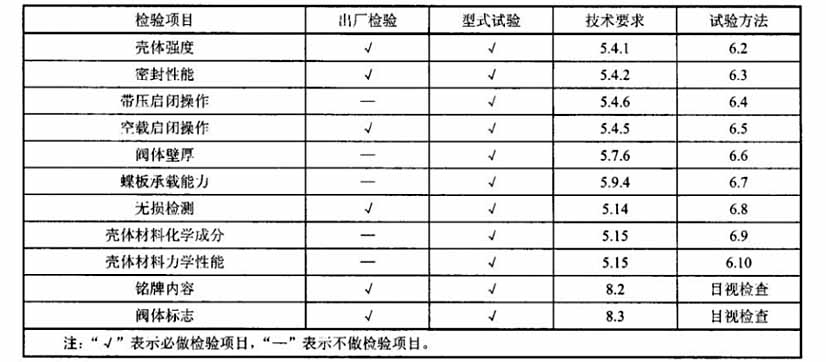

表 4 蝶閥出廠檢驗和型式試驗
7.2 型式試驗
7.2.1 有下列情況之一時，的提供l臺～2臺閥門迸行則式試驗， 試驗合恪后方可成批生產：
a）新產品或老產品轉廠生產的試制定定型鑒定：
b）正式生產后，如結構、 材料、 工藝有較大改變可能影響產品性能：
C）產品長期停產后恢復生產．
7.2.2 有下列情況之－時， 應抽得進行型式試驗：
a）正式生產時， 定期或積累一定產最后成周期性進行一次檢驗：
b）國家質最監督機構提出進行理式試驗的姿求．
7.2.3 抽樣方法：
抽樣可以在生產線的終端從檢驗合格的產品中隨機抽取， 也可以在產品中隨機抽取，或者從已供給用戶但未使用并保持出廠狀態的產品中隨機抽取．每一規格供抽樣的最小批量和抽樣數按表5的規定．到用戶抽樣時，供抽樣最小批；在不受限制， 抽樣數最仍按表5的規定．對整個系列產品進行質量考核時，根據該系列范圍大小情況從中抽取2個～3個典型規格進行檢驗．

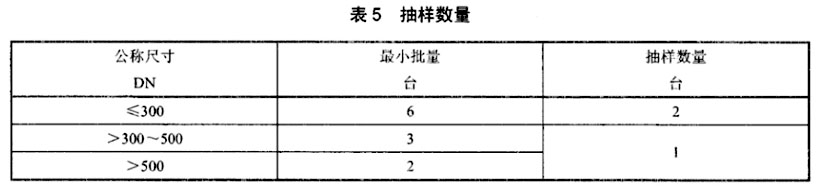

7.2.4 型式試驗項目按表5的規定， 并應全部符合表5的要求．
8 標志
8.1 標志的內容
蝶閥應按GB/T 12220和GB/T 106的規定進行標記， 并應符合本標準中8.2和8.3的規定．
8.2 銘牌上的標志
銘牌應用06Crl9Nil0或其他鎳合金、 鋁合金制成， 在銘牌上應有下列永久標記， 字樣高度不小于3.5mm
a) 公稱尺寸：
b）公稱壓力；
c）閥體材料代號：
d）適用介質；
e）產品型號：
f）最高允許溫度
g）制造廠名或商標：
h）制造年、 月：
i）產品制造編號．
8.3 閥體標志
采用鑄造成型的閥體，公稱尺寸、公稱壓力、閥體材料代號、制造廠名或商標應標記在閥體上。在閥體上應標有指示密封方向的箭頭，鑄造閥體宜直接鑄出標志。公稱尺寸不大于DN300的閥門，鑄字高度應不小于7mm，公稱尺寸大于DN300的閥門，鑄字高度應不小于14mm。
9 包裝、防護和貯存
9.1 包裝、防護
9.1.1 除奧氏體不銹鋼蝶閥外，其它材料蝶閥的外表面應按JB/T 106的規定或按訂貨合同要求的顏色涂漆。
9.1.2 不涂漆的部位或無防銹層的加工表面應涂上離銹油。
9.1.3 應用木質材料、木質合金成材、塑料或金屬材料的封蓋，對蝶閥連接管道的端口進行保護，封蓋的形狀應該是帶凸耳邊的。封蓋應設計成如不拆除封蓋，閥門就不能安裝。用密封波面紙板箱包裝的閥門，不需要設置端部保護。
9.1.4 蝶閥在試驗后，應清除閥門內腔的任何液體，蝶板應保持輕微開啟使閥座材料不受擠壓，從而保證貯存和運輸中不受損壞，其它按JB/T 7928的規定。
9.1.5 產品應按包裝清單包裝發運，對體積龐大的閥門可按訂貨要求裸裝，但應保證運輸中不致受損。
9.2 貯存
蝶閥應保存在干燥，通風的室內，按要求堆放整齊，不允許露天存放或堆置。
參考文獻
（1）GB/T 699優質碳素結構鋼
（2）GB/T 700碳索結構鋼
（3）GB/T 1176 鑄造銅合金技術條件
（4）GB/T 1220 不銹鋼棒
（5）GB/T 1591 低合金高強度結構鋼
（6）GB/T 3077 合金結構制
(7) GB/T 12226通用閥門灰鑄鐵件技術條件
(8) GB/T 12227通用閥門球墨鑄鐵件技術條件
(9) GB/T 12229通用閥門碳素鋼鑄鐵技術條件
(10) GB/T 12230通用閥門不銹鋼鑄件技術條件
(11) GB/T 27553.1 塑料·青銅．鋼背二層復合自潤滑板材技術條件第1部分：帶改性聚四氟乙烯(PTFE
12）減摩層的板材
(12) GB/T 27553.2塑料·青銅·鋼背二層復合自潤滑板材技術條件第2部分：帶改性聚甲醛(POM）減摩層的板材.
