軟密封蝶閥執行標準

更新時間：2020-12-22 信息來源：軟密封蝶閥執行標準

軟密封蝶閥執行GB/T 12238-2008 法蘭和對夾連接彈性密封蝶閥

中華人民共和國國家標準

GB/T 12238-2008 代替GB/T 12238-1989

法蘭和對夾連接彈性密封蝶閥

前言

本標準代替GB/T 12238一1989《通用閥門法蘭和對夾連接蝶閥》。本標準與GB/T 12238-1989 相比，主要變化如下．

一一標準名稱更改為．"法蘭和對夾連接彈性密封蝶閥"；

一一修改了標準的適用公稱尺寸范圍，擴大DN4000;

一一修改和增加"蝶閥的性能"的內容，

一一修改了部分"閥座最小直徑"數據；

一一修改了"蝶板和閥桿"的技術要求；

一一修改了"軸承和軸封"的技術要求；

一一修改了"操作"的技術要求，

一一修改了"材料 "的技術要求，

一一修改了"試驗方法" ，增加"檢驗規則" ，

一一修改了"閥體標志"內容．增加"銘牌"標志內容的要求；

一一修改了"涂漆、包裝和儲運"的技術要求。

本標準的附錄A為資料性附錄。

本標準由中國機械工業聯合會提出。

本標準由全國閥門標準化技術委員會。SAC/TC 188）歸口。

標準所代替標協會的歷次版本發布情況為

一GB/T 12238-1989,

1 范圍

本標準規定了法蘭和對夾連接彈性密封蝶閥的結構形式、技術要求、材料、試驗方法和檢驗規則、標志、涂漆、包裝利儲運。

本標準適用于：公稱壓力不大于PN25，公稱尺寸DN50～DN4000的法蘭連接彈性密封的蝶閥，公稱壓力不大于PN16，公稱尺寸DN50～DN1200的對央連接彈性密封的蝶閥。介質為非腐蝕蝕的液體和氣體，全開位置時，管道內介質的流速不大于5 m／s。

2 規范性引用文件

下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單〈不包括勘誤的內容〉或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究足否可使用這些文件的最新版本。凡是且不注目期的引用文件，其最新版本適用于本標準。

GB 150 鋼制壓力容器

GB/T 228 金屬材料室溫拉伸試驗方法（GB/T 228-2002, eqv TSO 6892, 1998)

GB/T 9113（所有部分〉整體鋼制管法蘭

GB/T 12220 通用閥門標志（GB/T 12220一19的， idt TSO 5209, 1977)

GB/T 12221 金屬閥門結構長度（GB/T 12221-2005, TSO 5752, 1982, MOD)

GB/T 12223 部分回轉閥門驅動裝置的連接（GB/Tl 222;{-2005, TSO 521 l, 1991,MOD)

GB/T 12224 鋼制閥門一般要求（GB/T 12224-2005, ASTM B16.34a-1998,NEQ)

GB/T 12226 通用閥門灰鑄鐵件技術條件

GB/T 12227 通用閥門球墨鑄鐵!技術條件

GB/T 12228 通用閥門碳素鋼鍛件技術條件

GB/T 12229 通用閥門碳素鋼鑄件技術要求

GB/T 13927 工業閥門壓力試驗（GB/T 13927-2008,ISO／DIS 5208, 2007, MOD)

GB/T 17219-1998 生活飲用水輸配水設備及防護材料的安全位評價標準

GB/T 17241.6 整體鑄鐵管法蘭（GB/T 17241. 6-1998,neq TSO 7005. 2,1988)

GB/T 17241. 7 鑄鐵管法蘭技術條件（GB/T 17241.7一1998, neq TSO 7005. 2:1988

3 結構形式

3.1 蝶閥的基本結構及主要零件名稱如圖和圖2所示。

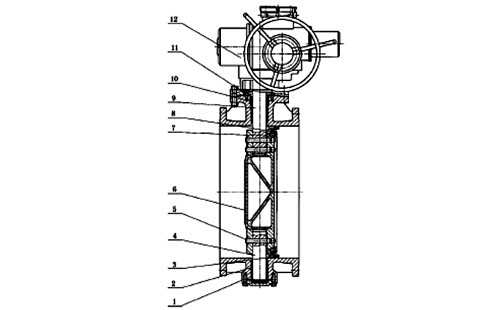

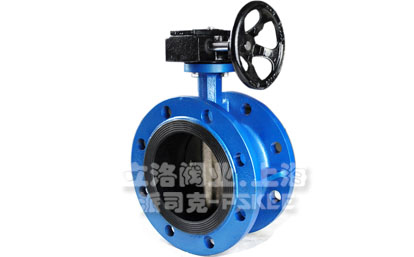

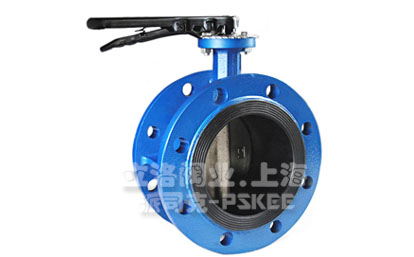

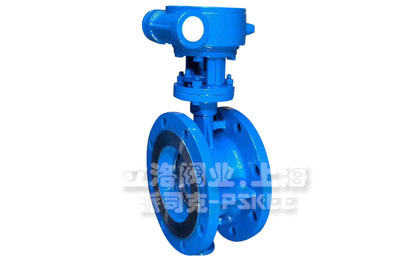

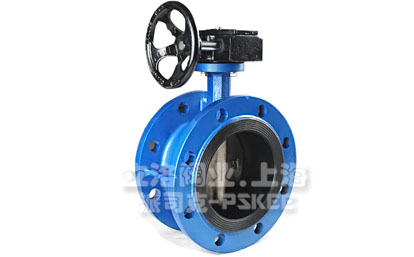

圖一雙法蘭連接蝶閥

——1-閥體；

——2-軸承；

——3.閥體密封圄〈閥座〉；

——4.下閥桿；

——5.椎銷

——6.蝶板；

——7.密封圈壓板，

——8.蝶板密封圈

——9.上閥桿

——10.密封填料；

——11.填料壓蓋；

——12.電動執行器。

圖二對夾連接蝶閥

——1.閥體；

——2.長襯套

——3.O形密封圈

——4.橡膠襯套（閥座）

——5.蝶板

——6.閥桿

——7.錐銷

——8.短襯套

——9.手動裝置。

圖 2 對夾式連接蝶閥

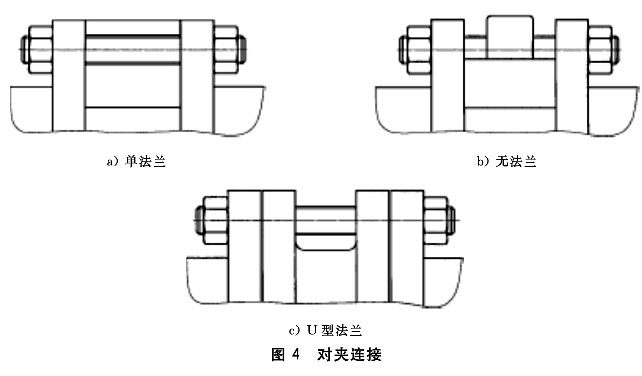

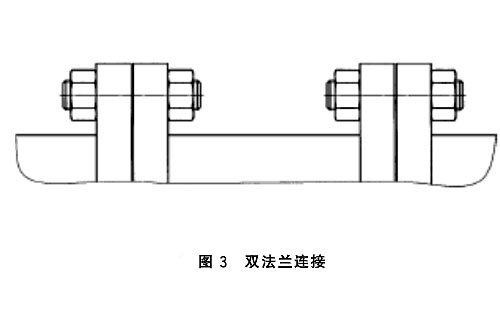

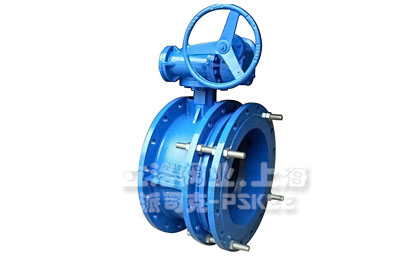

3. 2 蝶閥的連接形式包括雙法蘭、單法蘭、無法蘭和U 型法蘭，如圖 3 和圖 4 所示。


4 技術要求

4. 1 參數

4. 1. 1 法蘭連接彈性密封的蝶閥其公稱壓力不大于PN25，公稱尺寸DN50～DN4000；對夾連接彈性密封的蝶閥其公稱壓力不大于PN16，公稱尺寸DN50～DN1200 。

4. 1. 2 應根據所使用的結構和材料性能綜合確定蝶閥的最大工作壓力和工作溫度，并應在蝶閥的銘牌上標出。所有類型的蝶閥都應在介質溫度-10℃～65℃的溫度范圍內所標示的工作壓力下連續工作。

4. 1. 3 蝶閥使用介質為非腐蝕性的液體和氣體，全開位置時，管道內介質的流速不大于5m/s 。

4.2 蝶閥的性能

4. 2. 1殼體強度

蝶閥經殼體強度試驗后，不應有結構損傷，不允許有可見滲漏通過閥門殼壁和任何固定的閥體連接處；如果試驗介質為液體，則不得有明顯可見的液滴或表團潮濕。如果試驗介質是空氣或其他氣體，應無氣泡漏出。

4.2.2 蝶閥啟閉操作

在空載和最大允許工作壓差時，利用設計配置的驅動機構應能平穩地啟閉操作燃閥，無卡阻現象，并能達到密封要求。

4.2.3 蝶閥啟閉操作

在空載和最大允許工作壓差時，利用設計配置的驅動機構應能平穩地啟閉操作燃閥，無卡阻現象，并能達到密封要求。

4.2.4 衛生要求

用于飲用水、食品、醫藥等領域時，蝶閥的衛生要求應符合GB/T 17219-1998的規定。

4.2.5 蝶閥應保證當燃板處于關閉位置時，內件不得有任何部位超出閥體的連接端面。

4. 3 蝶閥的使用

4. 3.1蝶閥應可以進行流量調節 。

4. 3.2 有介質流向規定的蝶閥，應按流向標示的方向安裝使用。

4. 3.3 蝶閥不宜安裝在自由排空的管道。

4.4 閥體

4. 4.1 蝶閥的結構長度按GB/1' 12221的規定，或按訂貨合同的要求。

4.4.2 鐵制材料棘閥連接端法蘭連接尺寸撥GB/'l" 17241. 6的規定，或按訂貨合同的要求。閥體材料壓力－溫度額定值按GB/T 17241.7的規定。

4.4.3 鋼制材料棘閥連接端：法蘭連接尺寸按GB/T 9113的規定，或撥訂貨合同的要求。閥體材料壓力溫度額定值按GB/T 12224的規定。

雙法蘭和對夾連接法蘭的兩端密封面應相互平行，法蘭密封面與牒閥通道軸線應垂直，其軸線應與蝶閥通道軸線同軸。

4.4.5 短結構長度的法蘭和對夾連接蝶閥，允許有帶蝶紋的螺栓孔。

4.4.6 兩端法蘭螺栓孔的軸線相對于法蘭的孔軸線的位置度公差按表l的規定。

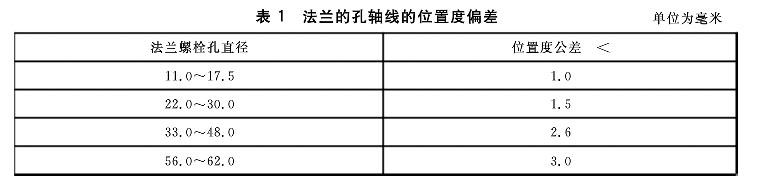

表1 法蘭的孔軸線的位置度偏差

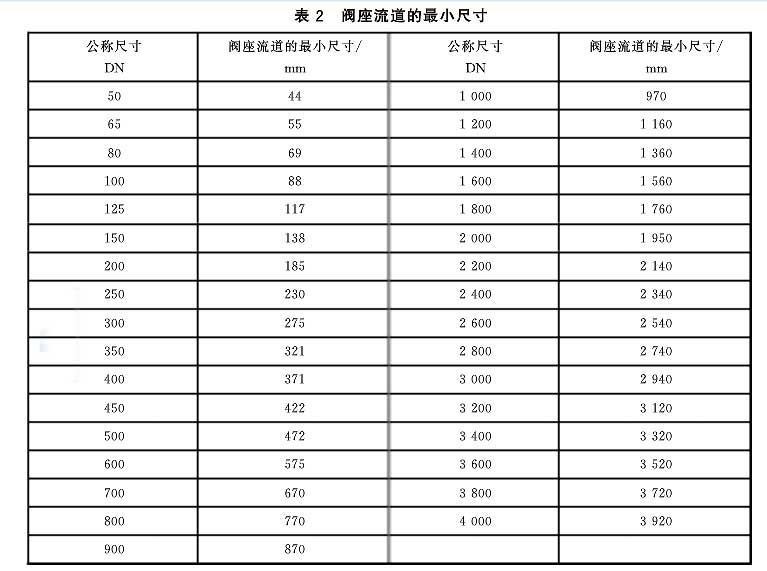

4.4. 7 閥座流道的最小直徑不應小于表 2 的規定。

.4.8 閥體密封閨（閥座〉與閥體的連接應保證閥門在使用過程中不會松動、不發生泄漏。

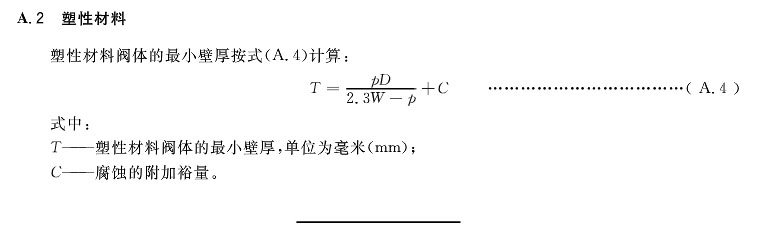

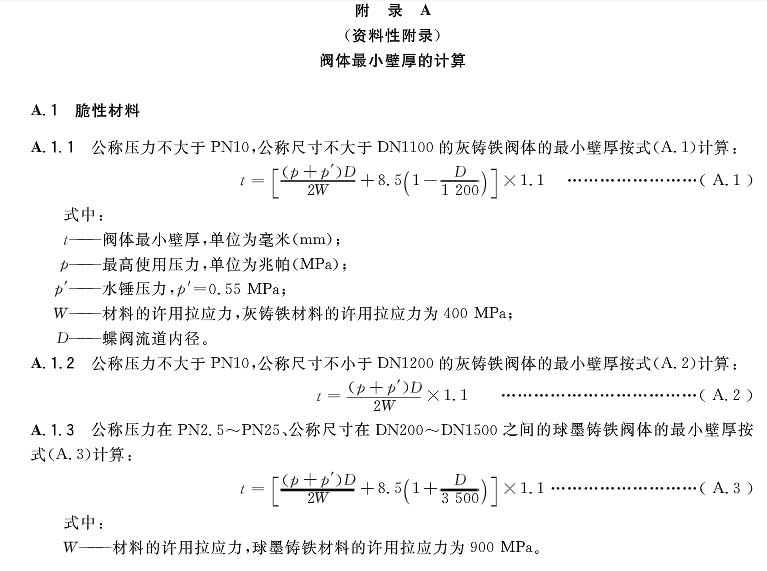

4.4.9 閥體材料為HT200時，公稱尺寸不大于DN2000，閥體最小壁厚按表3的規定。閥體用其他材料制造，其最小壁厚可參照附錄A的計算得出。

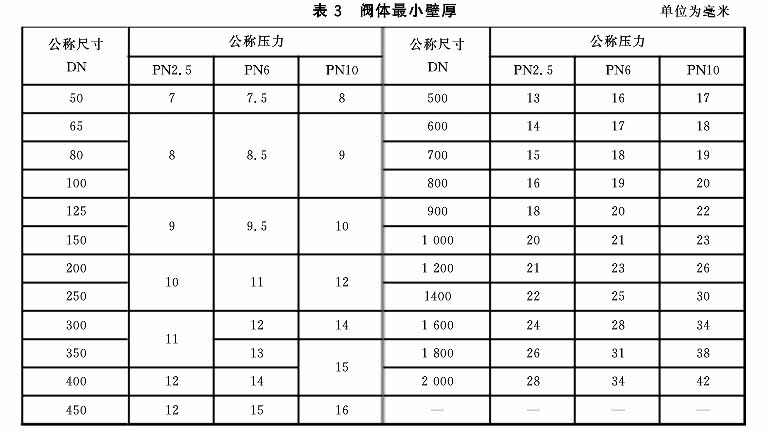

表3 閥體最小壁厚

4. 4. 10 閥體可以采用鋼板焊接組成，其焊接工藝和對焊工的要求應按GB 150的規定。

4. 4. 11 對公稱尺寸不小于DN800的蝶閥，應在閥體上適當設加強筋，以增加殼體剛度，并設置地腳支架及固定螺栓孔。

4.5 蝶板

4.5.1 蝶板的導流面為不妨磷介質流動。

4.5.2 蝶板應保證在 1.5倍最大允許工作壓差下，不發生變形和不發生，損壞。

4.5.3 蝶板與閥桿的連接強度要設計成能有效傳遞閥桿轉矩，蝶板和閥桿的連接方式應保證在正常工作情況下不發生松動。

4.6 閥桿

4.6.1 閥桿應能承受蝶板在 1.5 倍最大允許工作壓差下的載荷。

4.6.2 閥桿可以設計成一個整體軸，也可以設計成兩個分離的短軸，其嵌入袖孔的長度應不小于軸徑的1.5倍。

4.6.3 閥桿和1然板的連接強度要設計成能傳遞閥桿所能承受的最大轉矩的75% ，輸和蝶板的連接方式應保證在正常工作情況下不松動。

4.6.4 除奧氏體不銹鋼材料外，其他材料的閥桿經調質熱處理后的硬度應在 200HBS～280HBS。

4. 7 閥桿軸承

4. 7. 1 對公稱尺寸不小于 DN350 的蝶閥，應邊用適當材料的秘l承以承受徑向推力。

4. 7.2 在蝶閥的試驗和使用中，軸承應能承受閥桿所傳遞的最大載荷。

4. 7.3 有軸向力的蝶閥，應選用適當?shù)妮S承以承受軸向推力，不允許用彈簧擋圈作為止推。

4.8 閥桿密封

4.8.1 在穿過閥體和驅動裝Ji.連接的閥桿應設有閥將密封�？蓪⑻盍峡刹捎�"V"形填料、橡膠O形密封或其他成形填料。

4.8.2 如采用橡膠"。"形密封腿，應將其安裝在可拆卸的耐腐蝕性能高于閥體材料的槽內 。

采用成形填料的，填料函的深度應不少于4圈填料的高度。

4.8.3 不論采用何種閥桿密封填料，在不拆卸閥桿的情況下，都應可以更換密封填料。

4.9 操作機構

4.9.1 蝶閥的驅動可采用手動、電動、液動、氣動等形式。

4.9.2 不論采用何種驅動裝置操作，用手輪或手柄操作時，操作力應不大于350N.

4.9.3 驅動裝置與牒閥連接法蘭的尺寸按GB/T 12223的規定。

4.9.4 對用手輪〈包括驅動裝置的手輪〉或扳手操作的牒閥，除訂貨合同另有規定外，當面向手輪或扳手時，順時針方向轉動手輪或扳手閥門應為關。

4.9.5 字輪的輪緣或手梢上應有明顯的指示蝶板關閉方向的箭頭和"關"字，或標上開一關兩向的箭頭和"開""關"字樣。

4.9.6 手柄操作的蝶閥全開時，手梢應與管路軸線平行。

4.9.7 所有蝶閥都應有表示蝶閥位置的指示機構和保證蝶板在全開和全關位置的限位機構。

4.9.8 扳手操作的燃閥應至少有3個以上不同開度的鎖定機構。

5 材料

5.1 公稱壓力大于PNlO，公稱尺寸大于DNlOOO的蝶閥受壓件，不應選用灰鑄鐵材料。

5.2 閥體可選用灰鑄鐵、球主運鑄鐵、碳素鋼鑄件不銹鋼鑄件材料。材料應符合GB/T 12226、

GB/T 12227、GB/T 12228、GB/T 12229的規定；或按訂貨合同要求。

5.3 蝶板應采用性能不低于閥體的材料制成；或按訂貨合同要求。

5.4 閥體密封面材料可采用銅合金或不銹鋼材料制成，應滿足使用條件和設計要求。

5.5 閥桿應用不銹鋼或銅合金材料制造，采用不銹鋼材料時，應餃要求進行相應熱處現 。

5.6 閥桿鈾套應用強度較高和｜耐磨性能良好的銅合金、聚四氟乙烯復合等材料制成。

5. 7 填料可采用橡膠"O"形圈、" V"形聚四氟乙烯、成型柔性石器等材料；或訂貨合同要求。

5. 8 支架可采用與閥體相同的材料或性能高于閥體的材料制成。

5. 9 其他零件材料可按JB/T 5300標準或訂貨合同的要求。

5. 10 用于飲用水、食品、醫藥等領域的蝶閥，凡與介質接觸的材料應符合衛生性能的相關要求。

6 試驗方法

6.1 殼體試驗

按 GB/T 13927 的規定進行

6.2 空載操作試驗

驅動裝置直接安裝在閥門上，將閥門利用所設計配置的驅動裝置從全關到全開再到全關循環啟閉，操作蝶閥3次，檢查蝶閥操作是否正常。

6. 3 密封試驗

按 GB/T 13927 的規定進行。

6.4 蝶板承壓能力試驗

封閉蝶閥進口端，使蝶閥水平放置，也口方向朝上，將蝶閥密封面以下充滿水，關閉蝶閥，從進口端施加水壓力到1.5倍的最大允許工作壓差，持續試驗壓力時間不少于10min。然后，觀察蝶板的情況。

注：本1頁目的試驗壓力下，若密封面發生泄漏，不作為判斷密封試驗不合格的依據。

6.5 殼體壁厚測量

用測厚儀或?qū)Ｓ每ǔ邷y氫閥體流道和閥桿軸部位的壁厚。

6.6 閥桿硬度測量

用硬度計在閥桿兩端部測量，各測量三點取平均值。

6. 7 材質成分分析

在閥體的本體上取樣，鉆屑取樣應在表面6.5 mm之下處。

6.8 閥體材質力學性能

用閥體同爐號、同批熱處理的試棒按 GB/T 228 規定的方法進行。

6.9 閥體標志檢查

6. 10 銘牌內容檢查

目測蝶閥銘牌上打印標記內容。

7 檢驗規則

7. 1 檢驗項目、技術要求和檢驗方法按表

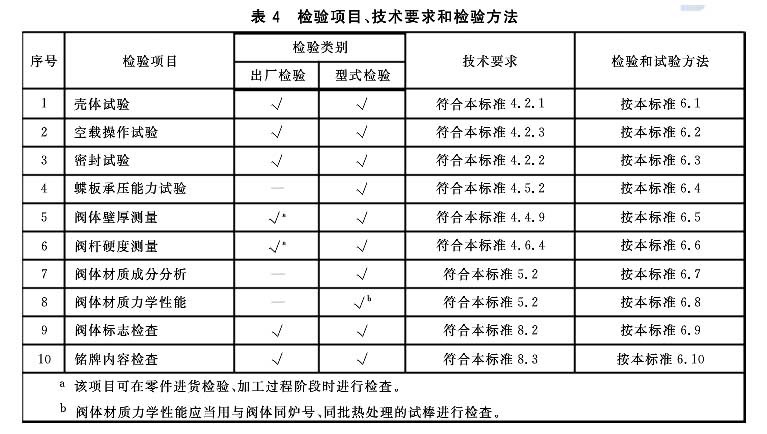

表4檢驗項目、技術要求和檢驗方法

7.2 1 出廠試驗

蝶閥須逐臺進行出廠檢驗和試驗，檢驗合格后方可出廠。

7.3 型式檢驗

7.3. 1 有下列情況之一時，應提供1～2 臺閥門進行型式試驗，試驗合格后方可成批生產：

a)新產品試制定型鑒定；

b.正式生產后，如結構 、材料、工藝有較大改變可能影響產品性能時；

c.產品長期停產后恢復生產時。

7.3.2 有下列情況之一時，應抽樣進行型式試驗：

a.正常生產時，定期或積累一定產量后，應進行周期性檢驗；

b.國家質窒監督機構提出進行型式檢驗的要求時。

7.4 抽樣方法

7.4. 1 抽樣可以在生產線的終端經檢驗合格的產品中隨機抽取，也可以在產品成品庫中隨機抽取，或者川、巳供給用戶但未使用并保將出廠狀態的產品中隨機抽取。每一規格供抽樣的最少基數和抽樣數按表5的規定。到用戶抽樣時，供抽樣的最少基數不受限制，抽樣數仍按表5的規定。

對整個系列產品進行質量考核時，根據該系列范圍大小情況從中抽取2～3個典型規格進行檢驗。

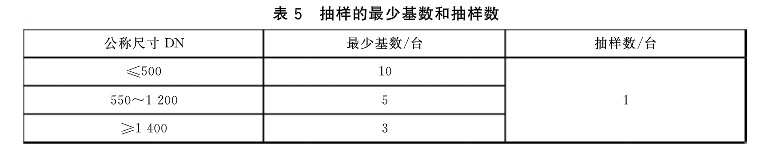

表5 抽樣的最少基數和抽樣數
