水擊泄放閥使用說明書
一.工作原理
本公司生產的水擊泄放閥，它被設計用于減小因水泵開啟和關閉或停電而造成停泵時管道系統中所引起的壓力波動，能夠可靠的保護水泵和水系站。此閥門是導閥控制或水力加電子控制，液壓驅動有活塞式（柱塞閥)控制閥。閥門的兩端的壓力差是驅動它開啟關閉的能量來源。閥門的驅動裝置分為上、下兩個控制腔室，上腔室由導閥控制通過調節導閥和泄放導閥的內置針閥來操作，下腔室通過一固定的小孔與閥體內壓力相連，是閥門的關閉得到緩沖。
突然的停泵一般會產生巨大的壓力波動。在管道較長的供水系統當中,這種壓力波動往往表現出明顯的低壓段，繼而高壓激聚出現。低壓控制系統可感應到這種最初的壓力波降并自身開啟，以使主閥隨之開啟，從而預防從系統返回的高壓力波動。開啟的主閥會將隨之而來的高壓力波排至大氣。高壓控制導閥會感應到同樣的壓力波也會開啟并使主閥保持開啟狀態，將過余能量排放掉。一個液控或器械的流量控制器可限制閥門的開啟。這一裝置能有效的控制壓力波動的釋放并保持主閥及時關閉，導致主閥關閉、至是系統中的壓力穩定在高壓與低壓預定值之間。
閥門除了可預防壓力波動，還具有維持系統壓力的功能。它通過將過高的壓力排向大氣，來完成這一功能，當系統壓力超出高泄壓導閥的設定值，導閥將開啟，導致主閥開啟，使系統泄壓。如系統壓力恢復，低于導閥設定值,導閥將關閉，導致主閥緩慢關閉。
二.結構與特點
水擊預防閥由主閥、高壓水力導閥、電磁導閥、低壓壓力開關、導管、電子控制箱等零部件組成。具有水力自動控制、電子自動控制、高壓無條件開啟泄水、低壓提前開啟、斷電開啟、斷電并伴隨低壓開啟泄除水錘及預防水錘的功能。主閥能快開緩閉，具有防止自身關閥水錘的功能。
水擊預防閥用于水泵出口管道上，靠近水擊發生源如止回閥等，用T型三通外接，能提前開啟預防水錘并無條件泄除高壓水錘，是泵站安全后保護設備，能有效地提高系統安全可靠性。
三.技術參數
1.設備型號: GA6700(直通式） GA6600(角式)
2.公稱壓力:1.OMPa 1.6 MPa2.5MPa 4.0 MPa 6.4 MPa 10.OMPa3.設定壓力:①高壓:實際工作壓力的1.1倍:②高壓:實際工作壓力的
1.15倍;
低壓:實際工作壓力的0.4~0.6倍,兩個指標可同時設定，還可設定斷電
開啟，
4.如有需要三個指標可同時設定。高壓泄水反應時間:水擊預防閥反應時間不大于0.5秒，即產生水錘起至水擊泄放閥動作泄水時間小于0.5秒。5.適用介質:原水、清水
6.介質溫度:1~80℃
7.強度試驗:1.5倍工作壓力,8.密封試驗:1.1倍工作壓力
四.主要技術要求
1.超壓泄水一高壓導閥具有超控功能,無條件超壓保護。2.突然降壓時開啟，并維持開啟，等待高壓波返回。3.事故斷電時開啟泄水
4.事故斷電并伴隨異常低壓時開啟泄水
5.差動活塞設計，在任何工作壓力下都具有可靠的關閉推動力;
6.操作平穩無振動—-主閥采用V形開口閥瓣設計，調節性能優秀，運行平穩(不會產生(自身)關閥水錘):
7.調節型閥門操作，（閥門開啟程度自動可調),氣墊阻尼緩閉，防止自身關閥水錘;
8)閥座設計將發生最大流速的位置移位至閥座密封的下游，從而減少氣蝕對閥座的影響。因此,減少磨損,延長壽命;
9.長方形扁平密封圈,可在線更換,而且閥門關閉嚴密;10.閥門內部全由不銹鋼內襯:
11．快速響應(開閥泄水）----大孔道高敏感的泄壓導閥響應過壓條件快
速開啟主閥（泄水消錘),當壓力平息后以可控速度關閥;
12．可靠性----加大尺寸的高壓導管能大大減少堵塞和扭結的危險。彈性
閥座、不銹鋼導閥前配標準Y型過濾器，使用壽命長,工作可靠;13．維修方便--—雖然閥門被安裝在管線上，但其內部的所有部件都能拆
卸下來,只要打開頂蓋即可檢修和替換零部件。導管上的標準隔離閥可允許進行快速的導閥維護;
14.預設定-每個閥門都在出廠前進行了測試和預設定，但是閥門很容
易根據要求進行現場調整;
15.重載型超強閥體結構,堅固耐用;
五.電子控制器的各種功能:
1.由信號指示燈顯示電池或保險絲的狀態;2.由信號指示顯示控制箱的運行狀態;
3.延時器的可調范圍可達60秒,以免在水泵剛開啟時,因低壓而導致閥門壓力開關誤操作;
4.手動測試按鈕可定期測試閥門動作的可靠性:5.特結實的密封(級別)控制箱外殼;
6.各種微型固態電子元器件;
7.超壓泄壓導閥易于調節;
8.通過壓力開關和電磁導閥聯動提前開啟主閥,預防高壓水擊;9.閉合觸點可提供遠程信號;
10.長壽命、恒定電流、有溫度補償、滑流式充電電池;
五.電子控制器的各種功能:
1.由信號指示燈顯示電池或保險絲的狀態;2.由信號指示顯示控制箱的運行狀態;
3.延時器的可調范圍可達60秒,以免在水泵剛開啟時,因低壓而導致閥門壓力開關誤操作;
4.手動測試按鈕可定期測試閥門動作的可靠性:5.特結實的密封(級別)控制箱外殼;
6.各種微型固態電子元器件;
7.超壓泄壓導閥易于調節;
8.通過壓力開關和電磁導閥聯動提前開啟主閥，預防高壓水擊;9.閉合觸點可提供遠程信號;
10.長壽命、恒定電流、有溫度補償、涓流式充電電池;

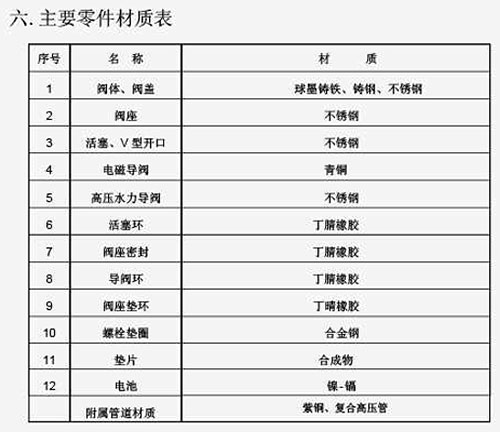

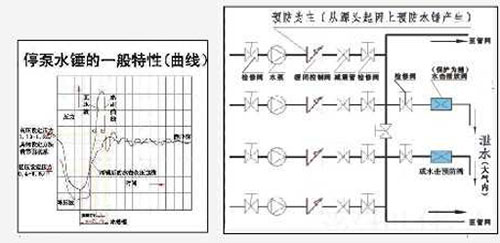

七.防水錘系統閥選型
①安裝水擊預防閥或水擊泄放閥以作保護裝置
②液壓緩閉調節控制閥快閉90% （1-3秒)慢關10% （2-60秒可調)③減震管防止系統震動和噪音
④進出口安裝檢修閥
九.選型及安裝方法圖
水擊預防閥的選型方法與水擊泄放閥相同:通常它并不通過全部的水泵出水量,僅僅只要排泄其中的一部分,使系統的壓力升高控制在可承受的范圍內就可以了。因此，水擊泄放閥通常比其相連接的管道管徑小幾號。
水擊泄放閥(預防)閥僅僅在有必要泄水以控制壓力升高時才盡可能快地開啟!在水擊泄放閥選型時,最好選擇大一號尺寸。因為如果所需泄水量小于它的最大泄水能力,閥門只需開啟很小的一部分即可。相反,如果選擇較小尺寸則會影響它保護系統的能力。
除了系統的總流量之外,還有許多因素(如管徑、長度、管材、水泵、水壓等)都是影響系統水擊狀態的相關因素。如果有可能,最好是全面考察系統的各因素以便選取最合適的水擊泄放閥。向我們公司索取“水擊分析檢查表”以便更徹底的分析可能發生水擊的情況,選擇更合適的閥門型號。
如果出口不是自由出流,而是淹沒出流(特別是當背壓較大時）,則會影響水擊泄放閥的泄水能力,通常需要排水至無壓處。

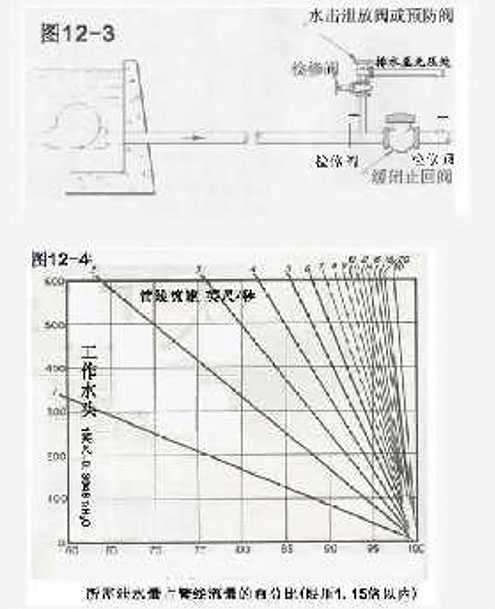

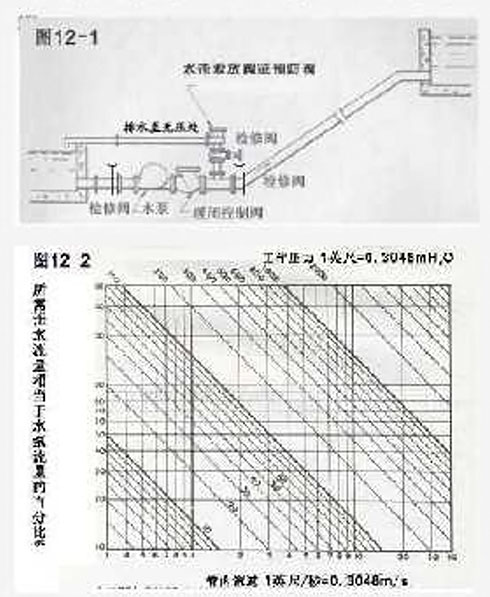

水泵揚水提升系統水擊閥位置靠近管線起
1由管內流出V、工作壓力(水頭)H,查

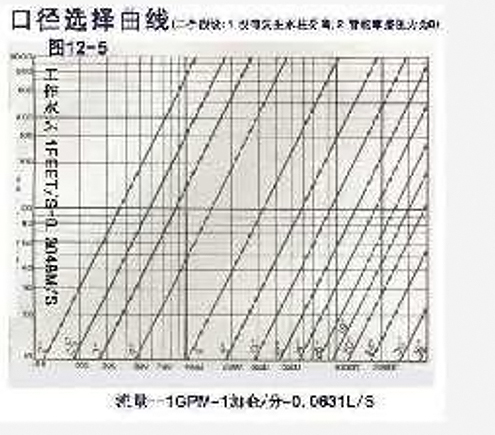

圖12-2曲線決定所需泄水量q=x%水泵流量:2)由流量q和工作壓力（水頭)H查圖12-5曲
線，求出所需水擊閥口徑。
3)通常的一個大尺寸水擊閥可用2個稍小口
徑的水擊閥代替-只要他們的閥口面積之和大于等于大閥即可,而且,2個高壓設定壓力還可分開漸升設置,使適應性更強,泄水量更小，對系統的擾動也越小。
2.重力流輸水系統
水擊閥靠近末端容易產生關閥水錘的末端閥門
