JB中華人民共和國機械行業標準

JB/T 10674-2006

水力控制閥

Hydraulic control valve

2006-12-31發布       2007-07-01實施

中華人民共和國國家發展和改革委員會發布

目 次

前言............................III

1  范圍............................1

2  規范性引用文件.........1

3  術語和定義...................2

4  結構型式和參數...........2

5  技術要求........................7

6  材料................................9

7  試驗方法.........................9

8  檢驗規則........................15

9  標識和供貨要求.............16

附錄A（資料性附錄）水力控制閥典型結構原理圖（以單腔直通式為例)..........17

圖1  單腔直通式水力控制閥主閥結構型式.............2

圖2  雙腔水力控制閥主閥結構型式..........................4

圖3  單腔角式水力控制閥主閥結構型式..................5

圖4  殼體試驗連接方法..............................................10

圖5  密封試驗和最小開啟壓力試驗的連接方法.......11

圖6  雙腔水力控制閥襯套密封試驗的連接方法.......11

圖7  遙控浮球閥動作性能試驗系統圖........................12

圖8  緩閉式止回閥動作性能試驗系統圖....................13

圖9  泄壓/持壓閥動作性能試驗系統圖......................14

圖10 水泵控制閥動作性能試驗系統圖.......................14

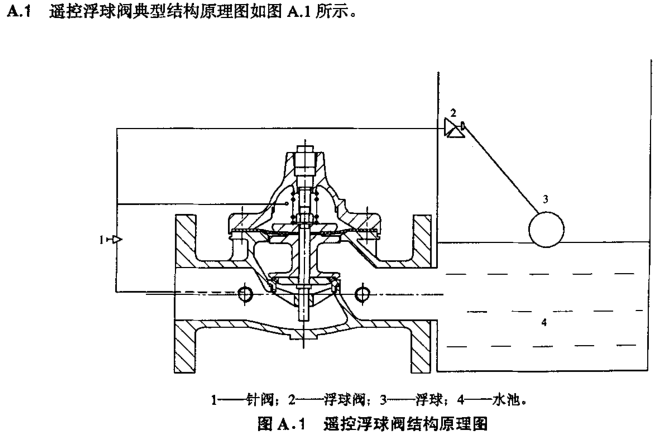

圖A.1 遙控浮球閥結構原理圖......................................17

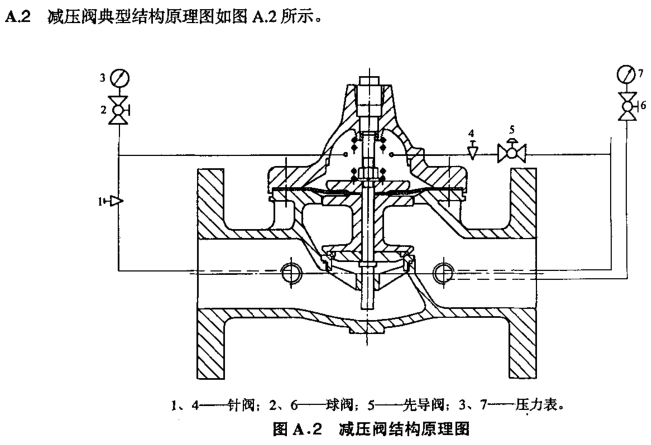

圖A.2 減壓閥結構原理圖..............................................17

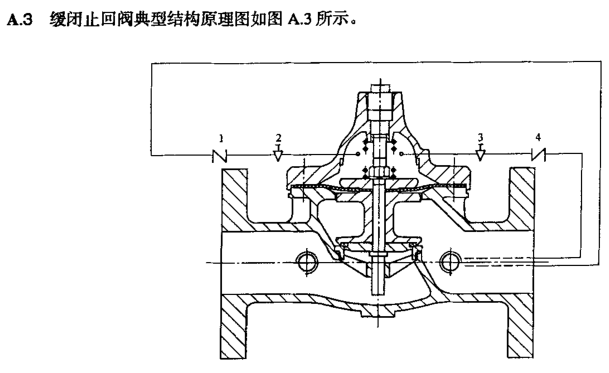

圖A.3 緩閉止回閥結構原理圖......................................18

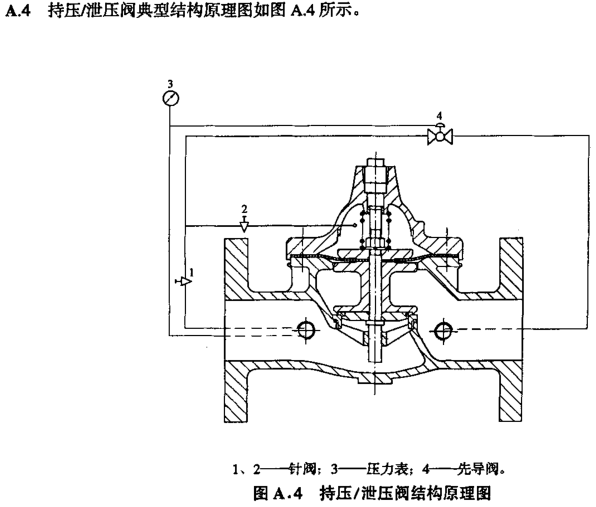

圖A.4 持壓/泄壓閥結構原理圖....................................18

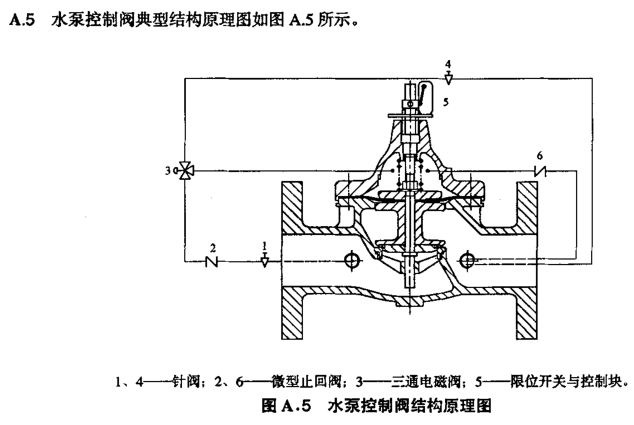

圖A.5 水泵控制閥結構原理圖......................................19

表1  遙控浮球閥的基本參數...........................................6

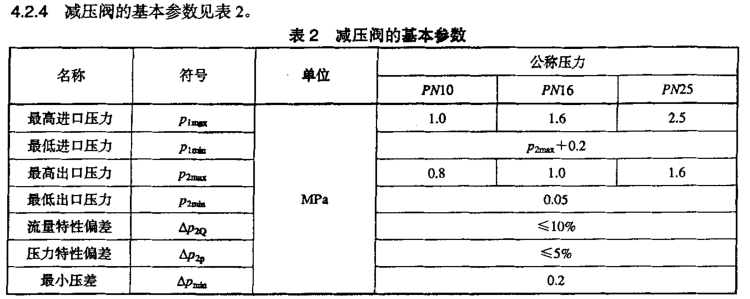

表2  減壓閥的基本參數...................................................6

表3  緩閉式止回閥的基本參數.......................................6

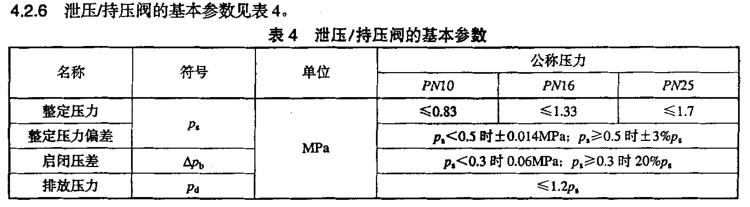

表4  泄壓/特壓閥的基本參數.........................................6

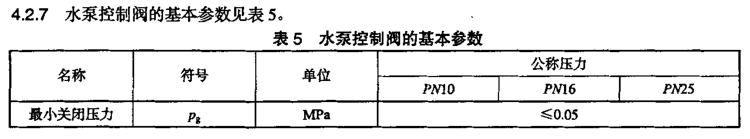

表5  水泵控制閥的基本參數...........................................6

表6  直通式、直流式閥體結構長度...............................6

表7  角式閥體結構長度...................................................7

表8  主要零部件材料.......................................................8

表9  試驗持續時間...........................................................9

表10 出廠檢驗和型式試驗的檢驗項目..........................10

表11 抽樣臺數..................................................................16

水力控制閥

1  范圍

  本標準規定了以水力驅動以隔膜或活塞作為傳感元件的直通式、直流式、角式水力控制閥的結構型式、技術要求、材質、試驗方法、檢驗規則、標識、包裝和運輸?shù)葍?nèi)容。

  本標準適用于公稱壓力為PN10~PN25、公稱尺寸為DN50~DN1000、介質溫度為О℃~80℃、工作介質為清水的水力控制閥。

活塞式水力控制閥也可參照?qǐng)?zhí)行。

2  規范性引用文件

下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容）或修訂版本均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

  GB/T 700  碳素結構鋼〈GBT 700—1988，neq DIN 630:1987>

  GB/T1047  管道元件 DN(公稱尺寸)的定義和選用(GB/T 1047—2005，ISO 6708: 1995，MOD)

  GB/T 1048  管道元件PN(公稱壓力)的定義和選用(GB/T 1048--20O5，ISO/CD 7268: 1996,MOD)

  GB/T 1220  不銹鋼棒（GB/T 1220--1992，neq JIS G4303:1988>

  GB/T 1720  漆膜附著力測定法

  GB/T 4423  銅及銅合金拉制棒（GB/T 4423---1992，neq ISO 1637:1987)

  GB/T 9113.1~9113.4  整體鋼制管法蘭

  GB/T 9124  鋼制管法蘭技術條件

  GB/T 9286  色漆和清漆漆膜的劃格試驗（GB/T 9286—1998，eqv ISO 2409:1992)

  GB/T 12220  通用閥門標志（GB/T 12220—1989，idt ISO 5209:1977）

  GB/T 12224  鋼制閥門一般要求（GB/T 12224--2005，ASTMB16.34a: 1998，NEQ)

  GB/T 12225  通用閥門銅合金鑄件技術條件

  GB/T 12226  通用閥門灰鑄鐵件技術條件

  GB/T 12227  通用閥門球墨鑄鐵件技術條件

  GB/T 12229  通用閥門 碳素鋼鑄件技術條件

  GB/T 12230  通用閥門不銹鋼鑄件技術條件

  GB/T 12242  安全閥︰性能試驗方法(GB/T 12242-2005，ASTM PTC25:1994，MOD)

  GB/T 12245  減壓閥性能試驗方法

  GB/T 12716 60°密封管螺紋（GB/T 12716-—2002，eqv ASME B1.20.1:1992>

  GB/T 13808  銅及銅合金擠制棒（GB/T 13808--1992，neq JIS H3250:1986)

  GB/T 12834  硫化橡膠性能優選等級（GB/T 12834-2001，idt ISO 1433:1995)

  GB/T 13927  通用閥門壓力試驗（GB/T 13927--1992，neq ISo 5208:1982)

  GB/T 17219   生活、飲用水輸配水設備及防護材料的安全評價標準

  GB/T 17241.6 整體鑄鐵管法蘭(GB/T 17241.6—1998，neq ISo 7005-2:1998)

  GB/T 17241.7  鑄鐵管法蘭﹐技術條件(GB/T 17241.7—1998，neq ISo 7005-2:1998)

  JB/T 7748  閥門清潔度和測定方法

  JB/T 7928  通用閥門 供貨要求

3術語和定義

  下列術語和定義適用于本標準。

3.1 水力控制閥hydraulic control valves

     利用水力控制原理，通過不同的構造達到多用途控制目的的閥門總稱。

3.2 遙控浮球閥remote float control valve

     利用控制回路中浮球升降來控制主閥的開啟和關閉，達到自動控制設定液位的閥門。

3.3 減壓閥pressure reducing valve

      通過啟閉件的節流，將進口壓力降至某一個需要的出口壓力，并能在進口壓力及流量變動時，利用本身介質能量保持出口壓力基本不變的閥門。

3.4 緩閉止回閥low speed closed check valve

      利用介質自身壓力控制實現延時關閉功能，從而消除或緩解水錘的止回閥。

3.5  持壓/泄壓閥pressure sustaining/relief valve

       利用閥門自動開啟和關閉來穩定閥前管道壓力的閥門。

3.6 水泵控制閥pump control valve

      安裝在水泵出口處，有助于水泵的開啟和關閉并防止介質倒流的逆止類閥門。

3.7  最小開啟壓力minimum open pressure

       閥門開始流通時閥門進口壓力。

4  結構型式和參數

4.1  結構型式

4.1.1  水力控制閥一般由主閥、先導閥和其他閥門、控制管路等組成。

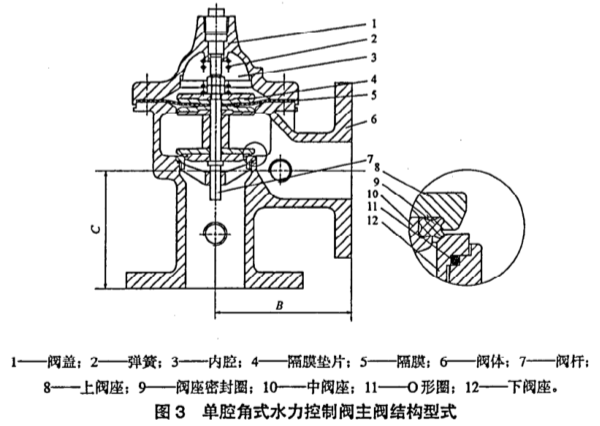

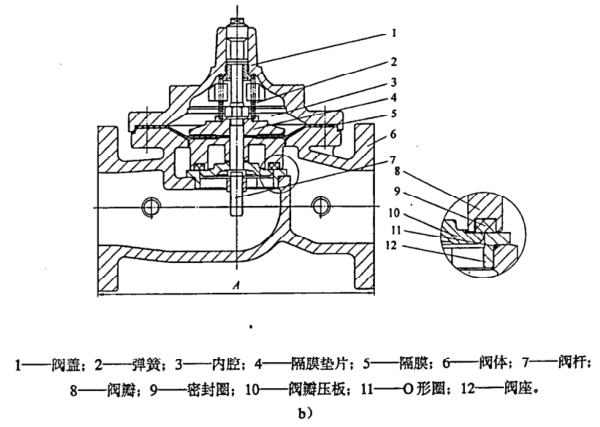

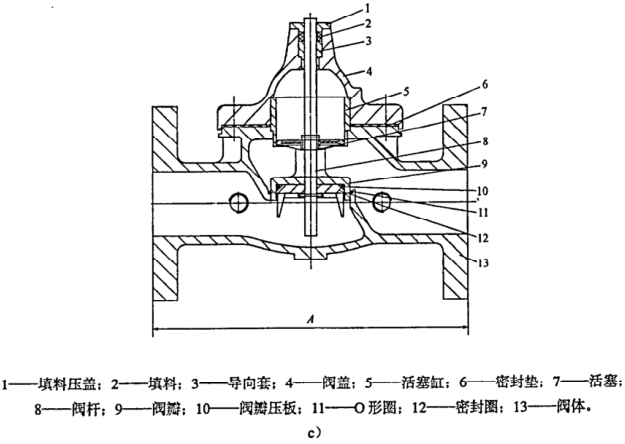

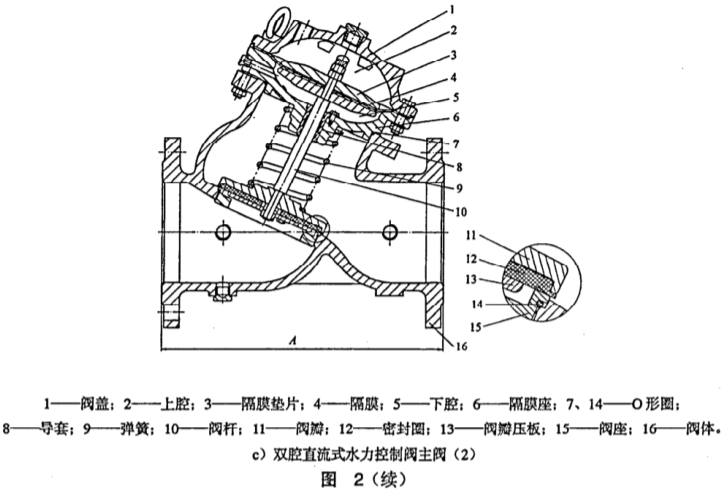

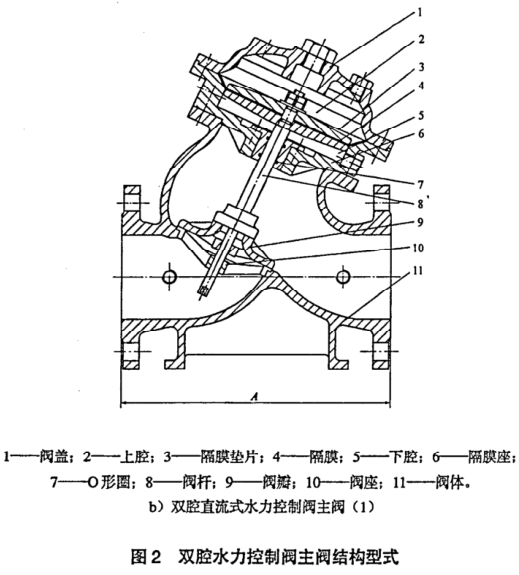

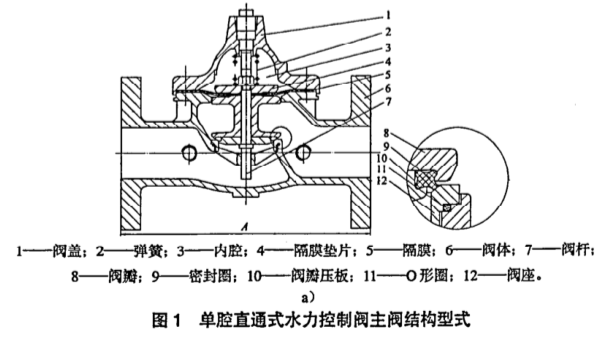

4.1.2  單腔直通式水力控制閥主閥的結構型式見圖1，雙腔水力控制閥主閥的結構型式見圖2，單腔角式水力控制閥主閥的結構型式見圖3。

4.2參數

4.2.1 水力控制閥主閥的公稱尺寸應符合GB/T 1047的規定。

4.2.2 水力控制閥主閥的公稱壓力應符合GB/T 1048的規定。

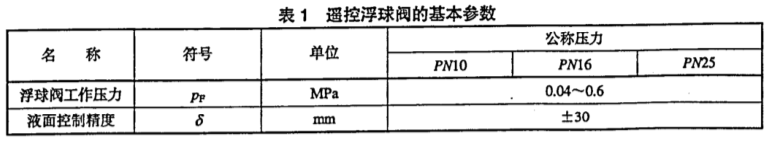

4.2.3 遙控浮球閥的基本參數見表1.

5   技術要求

5.1  壓力-溫度等級

5.1.1  水力控制閥的壓力-溫度等級由閥體、內部件及控制管系統材料的壓力-溫度等級確定。在某一溫度下的最大允許工作壓力取閥體、內部件及控制管系統材料在該溫度下最大允許工作壓力值中的小值。

5.1.2  鐵制殼體的壓力-溫度等級應符合GBT 17241.7的規定。

5.1.3  鋼制殼體的壓力-溫度等級應符合GB/T 12224的規定。

5.2  閥體

5.2.1  閥體法蘭

法蘭應與閥體整體鑄出。鑄鐵法蘭形式和尺寸應符合GB/T 17241.6的規定，技術條件應符合GB/T17241.7的規定;鋼制法蘭的結構形式和尺寸應符合GB/T9113的規定，技術條件應符合GB/T9124的規定。

5.2.2  閥體螺紋

與管路連接的閥體螺紋應符合GB/T 12716的規定或符合客戶要求。

5.2.3  閥體結構長度

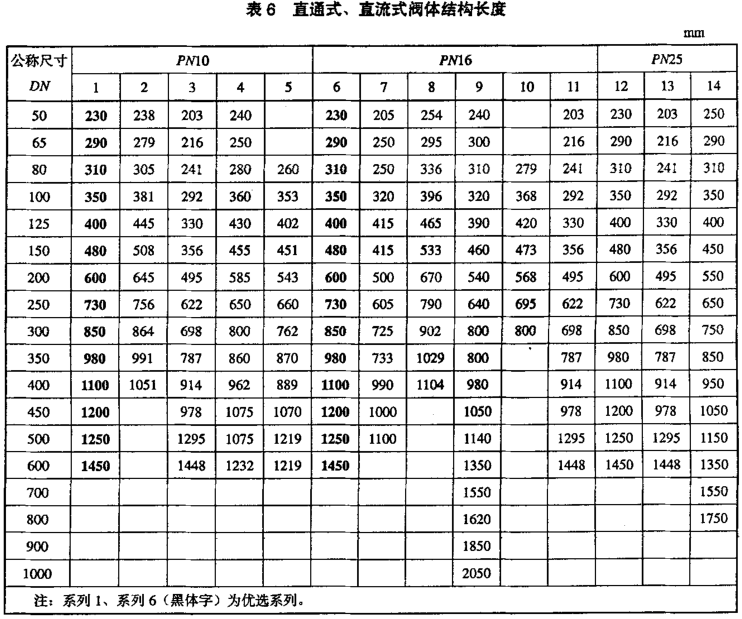

直通式、直流式閥體的結構長度A見表6;角式閥體的結構長度B、C見表7，或按訂貨合同的規定。

5.3  閥蓋

5.3.1  閥蓋與隔膜和閥體的連接型式應采用法蘭式。

5.3.2  閥蓋上至少應有兩個最小為6.34mm的孔，用于與控制管路連接。

5.4   殼體強度

水力控制閥經20℃時最大允許工作壓力的1.5倍的壓力試驗后,閥門應無可見滲漏且結構無可見損傷。

5.5  密封性能

5.5.1  應對密封圈進行高壓密封試驗和低壓密封試驗;對于雙腔水力控制主閥，在密封試驗結束后，還需作襯套密封試驗。

5.5.2  在規定的試驗壓力和時間內，閥門應無任何滲漏。5.6最小開啟壓力

5.6.1  閥門應能在規定的最小開啟壓力范圍內打開。

5.6.2  對于公稱尺寸小于等于DN600的閥門，最小開啟壓力應小于等于0.05MPa;對于公稱尺寸大于DN600的閥門，最小開啟壓力應小于等于0.07MPa。

5.7  密封圈

密封圈應進行表面抗磨耗試驗。試驗10000次后再對閥門進行滲漏測試，閥門應能通過5.5規定的密封試驗。

5.8  隔膜壽命

打開、關閉閥門10000次，隔膜應無損壞且閥門應無可見滲漏。

5.9  動作性能

對閥門進行動作性能試驗，操作應靈活、無卡阻。

5.10  清潔度

清潔度應符合JB/T7748的規定。

5.11  表面防腐

5.11.1  對閥門的內、外表面進行環氧樹脂粉末噴涂或噴漆處理。

5.11.2  如果使用環氧樹脂粉末噴涂，則表面漆膜厚度應為0.076mm~～0.400mt5.11.3 如果進行噴漆處理，則表面漆膜厚度應為0.10mm~0.15mm。

5.12  整機衛生性能

如果用于飲用水系統中，整機衛生性能指標應符合GB/T 17219的規定。

6  材料

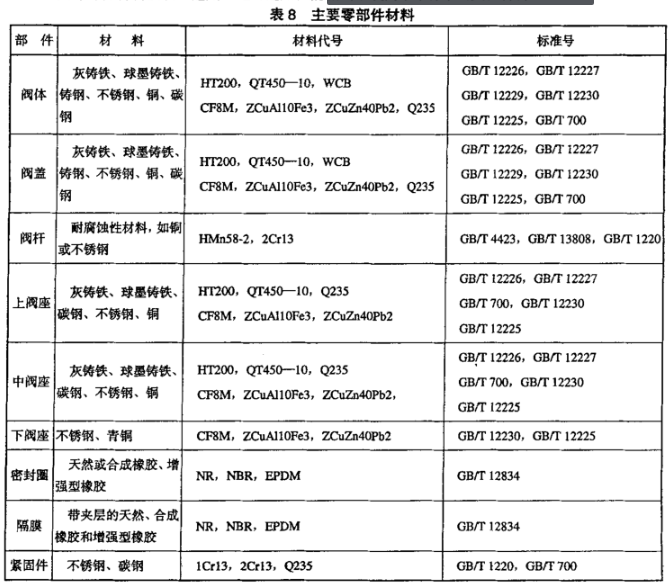

主要零部件材料按表8選用，也可選用性能相當于或高于本標準的其他材料。

7  試驗方法

7.1  殼體試驗

7.1.1 除持壓/泄壓閥外。其他水力控制閥的殼體試驗的要求應符合GB/T 13927的規定。7.1.2持壓/泄壓閥殼體試驗:

7.1.2.1 試驗條件

a）試驗介質:常溫水。

b)  試驗壓力:20℃時最大允許工作壓力的1.5倍。

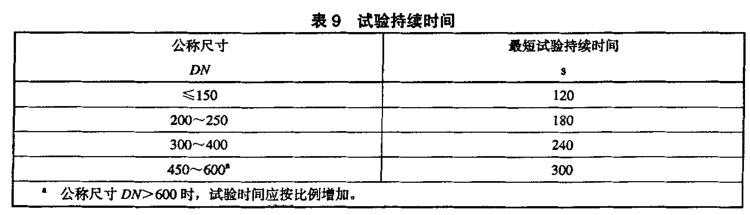

c)  持續時間見表9。

7.1.2.2連接方法

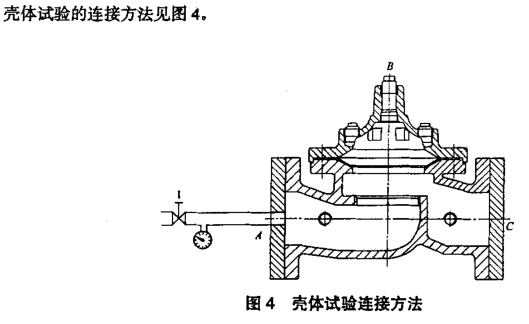

殼體試驗的連接方法見圖4。

7.1.2.3 試驗方法

a）在進口A處、出口C處加法蘭。

b）打開閥1，從進口處注水，直到水從B處冒出(注水之前B處與大氣相通)，然后用塞堵將B

處堵住。

c〉在進口處施加壓力。當試驗壓力達到規定值后，保持此試驗壓力并持續規定的時間，同時檢驗

閥門有無滲漏。

7.2  密封性能試驗

7.2.1 密封圈密封試驗

7.2.1.1 高壓密封試驗條件

a) 試驗介質:水或氣。

b)  試驗壓力:20℃時最大允許工作壓力的1.1倍（試驗介質為水）或0.6MPa(試驗介質為氣)。c)試驗時間:試驗時間應符合GB/T 13927的規定。

7.2.1.2 低壓密封試驗條件

    a) 試驗介質:水或氣。

    b) 試驗壓力:0.05MPa。

    c) 試驗時間: 60s.

7.2.1.3 連接方法

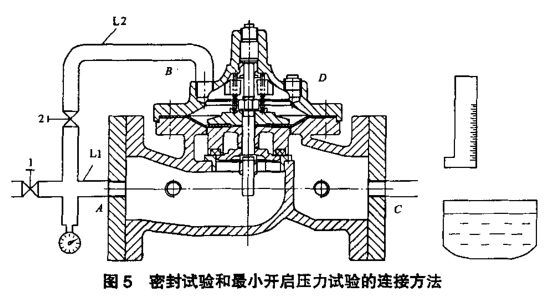

  密封圈密封試驗連接方法見圖5。當試驗介質為水時，應將出口處軟管與量筒相連;當試驗介質為氣時，應將出口處軟管浸入水槽中。

7.2.1.4  試驗方法

a)  打開閥1閥2，管L1和L2充滿介質。

b)  在L1和L2管內加壓至規定的試驗壓力后關閉閥1。

c）觀察壓力表及出口處，在規定的時間內，如果壓力表讀數下降或量筒內液面上升〈試驗介質為

水時）或水槽中有氣泡冒出〈試驗介質為氣時）則說明密封圈滲漏。如果壓力表指針不動且量筒內液面未上升（試驗介質為水時）或水槽中沒有氣泡冒出(試驗介質為氣時)，則說明閥門密封圈密封試驗合格。

7.2.2  襯套密封試驗

7.2.2.1  試驗條件

a）試驗介質:水或氣。

b)  試驗壓力:0.35MPa.

c)  試驗時間:60s.

7.2.2.2  連接方法

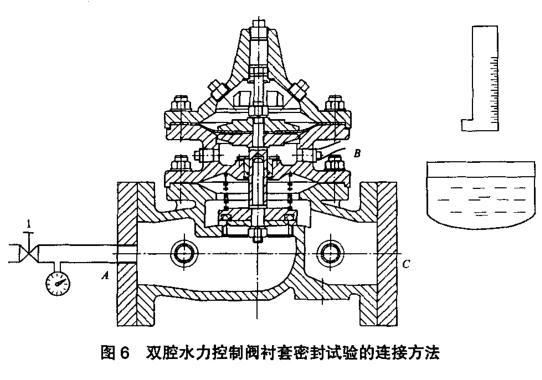

襯套密封試驗連接方法見圖6。當試驗介質為水時，應將出口處軟管與量筒相連;當試驗介質為氣時，應將出口處軟管浸人水糟中。

7.2.2.3 試驗方法

a）僅對進口A施加規定的壓力后關閉閥1。

b）在規定的時間內，如果壓力表讀數下降或量筒內液面上升（試驗介質為水時）或水槽中有氣泡

冒出（試驗介質為氣時)，則視為不合格;如果壓力表指針不動且量筒內液面未上升(試驗介質為水時）或水槽中沒有氣泡冒出（試驗介質為氣時)，則說明襯套密封試驗合格。

7.3  最小開啟壓力試驗

7.3.1  試驗系統連接方法見圖5(關閉閥2，除去D處塞堵、出口法蘭、管路>7.3.2 將閥門關閉，打開閥1在閥門的進口端逐漸加壓;

7.3.3  反復測試三次取平均值。

注。建議先進行最小開啟壓力試驗，然后擰上D處塞堵，加上出口法蘭、管路和盤簡后再進行密封試驗。

7.4  密封圈抗磨損試驗

對閥門加壓至公稱壓力，閥門的出口應暴露于空氣中。然后降壓使閥門緩慢關閉。此為一次完整的試驗過程。對閥門進行以上試驗10000次。

7.5  隔膜壽命試驗

關閉閥門，在公稱壓力下打開閥門至全開，然后使閥門關閉，此為一次完整的試驗過程。對閥門進行以上試驗10000次。

7.6  動作性能試驗﹒

7.6.1  試驗介質:常溫清水。

7.6.2  遙控浮球閥動作性能試驗:

7.6.2.1  動作性能要求:被測閥在水位達到規定水位時應能自動關閉，低于規定水位時應能自動打開。

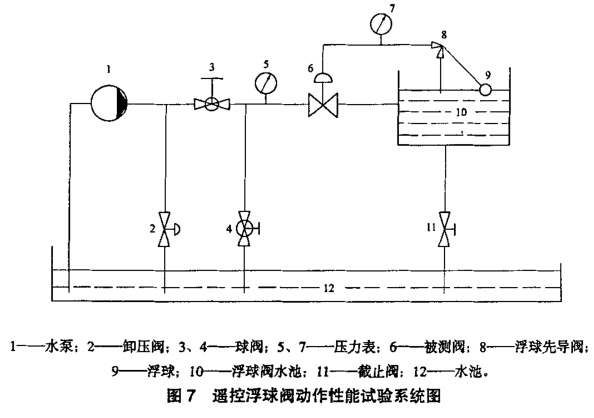

7.6.2.2  試驗系統如圖7。

7.6.2.3試驗方法:

a）關閉閥11，開啟水泵，向水池注水，觀察主閥關閉時的液位。

b) 打開閥11降低水池水位，觀察浮球閥開啟時的液面位置。

c）液面偏差符合表1的規定。

7.6.3  減壓閥的動作性能試驗:

7.6.3.1  動作性能試驗系統圖應符合GB/T 12245的規定。

7.6.3.2  調壓試驗:

調壓試驗的試驗方法應符合GB/T 12245的規定，出口壓力應在最大值與最小值之間連續調整，調節應靈敏，不得有卡阻和異常振動。

7.6.3.3  壓力特性偏差試驗:

壓力特性偏差試驗方法應符合GB/T 12245的規定，出口壓力偏差應符合表2的規定。

7.6.3.4  流量特性偏差試驗:

流量特性偏差試驗方法應符合GB/T 12245的規定，出口壓力負偏差應符合表2的規定。

7.6.4  緩閉式止回閥動作性能試驗:

7.6.4.1  試驗壓力:公稱壓力。

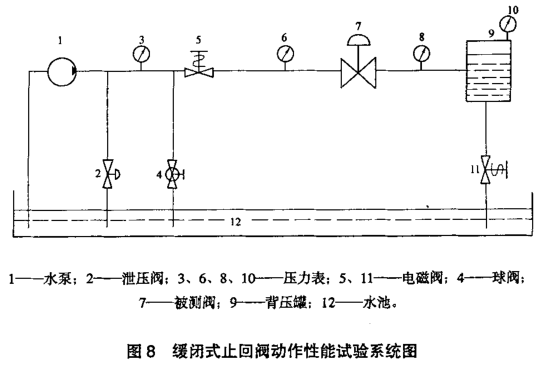

7.6.4.2  動作性能試驗系統見圖8。

7.6.4.3試驗方法:

a〉關閉閥4，開啟水泵，打開閥5、11。

b）調節球閥4，使壓力表6升至被測閥的公稱壓力，觀察主閥是否完全打開。c）關閉水泵，同時關閉閥11，此時背壓罐的水快速倒流，使止回閥緩慢關閉。d)記錄關閉時間t及壓力表8的最大壓力即最小關閉壓力和緩閉時間。

e）重復以上試驗至少三次。

f》試驗結果應符合表3的規定。

7.6.5  泄壓/持壓閥的動作性能試驗;

7.6.5.1  測試儀表按GB/T 12242規定。

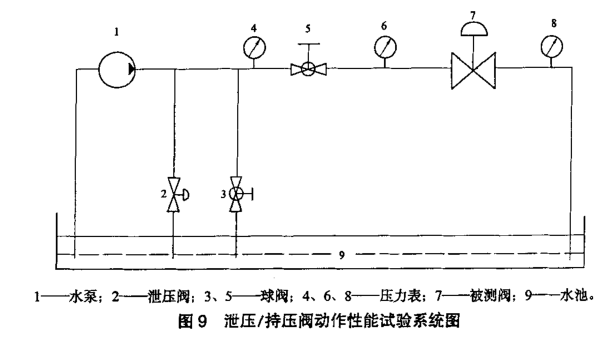

7.6.5.2  試驗系統圖見圖9.

7.6.5.3  試驗程序:

a）開啟水泵，打開閥5，設定被測閥的整定壓力值。b)調節球閥3，降低被測閥的進口壓力，使之關閉。

c）然后再升壓，當壓力達到整定壓力的90%以后，升壓速度不超過0.01MPals，繼續升高壓力，

觀察并記錄閥的整定壓力。

d)  繼續升高閥的進口壓力，直到閥達到并保持全開啟狀態，觀察閥的動作，記錄閥的排放壓力pae）逐漸降低閥的進口壓力，直到閥關閉，記錄回座壓力pr

f)  重復以上步驟直到ps，pr pd為穩定值為止并作記錄。

g）試驗結果應符合表4的規定。

7.6.6水泵控制閥的動作性能試驗:7.6.6.1動作性能要求:

a）水泵控制閥在開啟時應具有緩開啟動的功能。

b)水泵控制閥應在關閉70%～90%（可調）時行程開關動作關閉水泵。

c）水泵控制閥在不與水泵連動時應符合7.6.4關于緩閉式止回閥的規定。

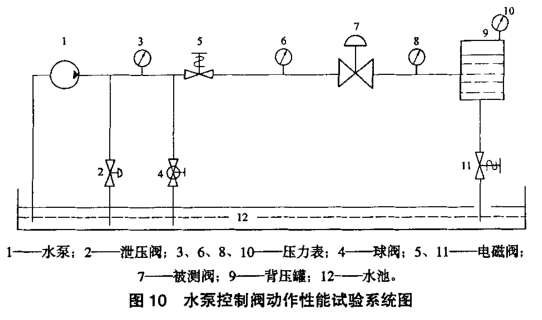

d）動作性能試驗的試驗系統見圖10。

7.6.6.2  試驗方法:

a）關閉閥4，開啟水泵，打開閥5、11，使被測閥出口有大量水流出;

b）關閉控制閥上的電磁閥使控制閥關閉。當控制閥關閉行程的70%~90%時看行程開關是否動作

關閉水泵。

c）重復步驟a)，關閉水泵，同時關閉閥11，此時背壓罐的水快速倒流，使主閥緩慢關閉;d)記錄關閉時間t及壓力表8的最大壓力和緩閉時間。

e）試驗結果應符合表5的規定。

7.7  清潔度

清潔度的測定方法應符合JB/T 7748的規定。

7.8表面防腐檢驗和試驗

7.8.1  漆膜厚度的測定用測厚儀直接測量。

7.8.2  環氧樹脂粉末噴涂漆膜附著力試驗:

使直徑為50mm 電鍍鋼球從距被測表面200mm~250mm處自由落體撞擊被測表面，經撞擊后被測表面不能出現脫層、裂紋等現象。

7.8.3  噴漆漆膜附著力試驗:

按GB/T 1720執行，或按GB/T 9286執行，并應符合﹖級標準。8檢驗規則

8.1  檢驗項目

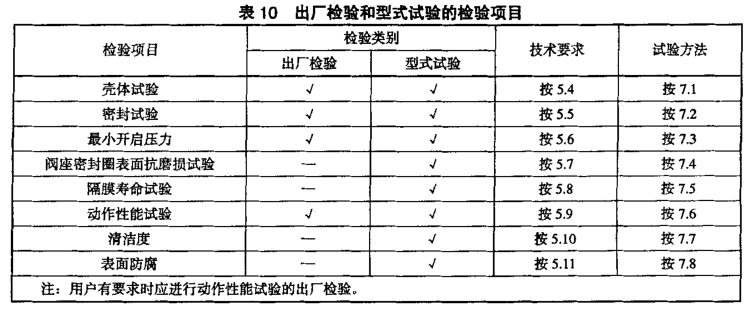

閥門出廠檢驗和型式試驗的檢驗項目按表10的規定。

8.2  出廠檢驗

8.2.1  每臺閥門必須進行出廠檢驗，檢驗合格后方可出廠。8.2.2出廠檢驗項目、技術要求和試驗方法按表10的規定。8.3型式試驗

8.3.1  有下列情況之一時應進行型式試驗:

a）新產品試制或老產品轉廠生產的定型鑒定時。b)正常生產時，每三年應進行一次檢驗。

c)  產品停產一年以上恢復生產時。

d)  因結構、工藝材料的變更可能影響產品性能時。

e)  出廠試驗結果與上次型式試驗結果有較大差異時。

f  國家質量監督部門提出進行型式試驗要求時。

8.3.2  型式試驗的檢驗項目、技術要求和試驗方法按表10的規定。

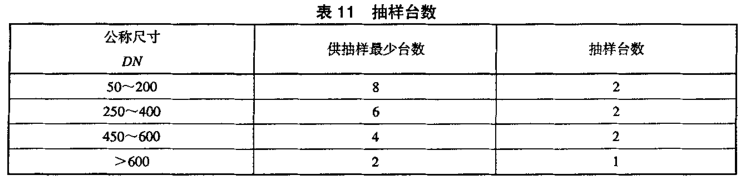

8.4   抽樣方法

型式試驗采取從生產廠質檢部門檢驗合格的庫存產品中隨機抽取的方法,或從已供給用戶但未使用過的產品中隨機抽取的方法。每一規格產品供抽樣的最少臺數和抽樣臺數按表11的規定。如訂貨臺數少于供抽樣的最少臺數或到用戶抽樣時，供抽樣的臺數不受表11的限制，抽樣臺數仍按表11的規定。對整個系列進行質量考核時，抽檢部門根據情況可以從該系列中抽取2個~3個典型規格進行檢驗。

8.5  判定方法

型式試驗中的每臺閥門的殼體試驗、密封試驗、最小開啟壓力、性能試驗的結果必須符合表10的規定;其余檢驗項目中若有一臺閥門--項指標不符合表10中技術要求的規定，允許從供抽樣的閥門中再抽取規定的抽樣臺數，再次檢驗時全部檢驗項目的檢驗結果必須符合表10中的技術要求的規定，否則判定為不合格。

9  標識和供貨要求

9.1  除水力控制閥中的減壓閥和持壓/泄壓閥外，其他用途閥門的標識應符合GB/T 12220 的要求。9.2減壓閥標識:

9.2.1  閥體標識符合GB/T 12220的規定。9.2.2銘牌和合格證中應注明:

a）進口壓力。

b)  出口壓力（調壓范圍)。c)適用介質。

9.3 持壓/泄壓閥標識:

9.3.1 閥體標識符合GB/T 12220的規定。9.3.2銘牌應至少具有下列標志:

a）閥門設計的允許最高工作溫度。b)整定壓力(整定壓力范圍)。c)依據的標準號。

d)  制造廠的型號。

9.4  閥門內腔應保持清潔，不能有殘余的試驗介質。9.5閥的裝運、儲存應符合JB/T7928及衛生許可的規定。

9.5  閥的裝運、儲存應符合JB/T 7928及衛生許可的規定。

附錄A (資料性附錄)

水力控制閥典型結構原理圖〈以單腔直通式為例)

中華人民共和國

機械行業標準

水力控制閥JB/T10674—-2006
