GB 12239-1989隔膜閥執行標準

中華人民共和國國家標準

通用閥門隔膜閥

GB12239 —89

1  主題內容與適用范圍

  本標準規定了隔膜閥的型式.技術要求,試驗方法等。

  本標準適用于公稱壓力PN≤1.6 MPa,公稱通徑 DN10~400 mm法蘭連接和DN8~80 mm( 1 /4"~3”)螺紋連接隔膜閥。

2   引用標準

  GBl96普通螺紋基本尺寸(直徑1~600 mm)GB 197普通螺紋公差與配合(直徑1~～355 mm)GB1181形狀和位置公差未注公差的規定

  GB 4216.2~～4216.50.25~1.6 MPa灰鑄鐵管法蘭尺寸

  GB 4981工業用閥門的壓力試驗

  GB5575化工設備襯里用未硫化橡膠板GB 5796.1~5796.4梯形螺紋

  GB 9113.1~～9113.26整體鋼制管法蘭

  GB12220通用閥門標志

  GB12221法蘭連接金屬閥門結構長度GB12222多回轉閥門驅動裝置的連接

  GB 12225通用閥門銅合金鑄件技術條件GB12226通用閥門灰鑄鐵件技術條件

  GB 12289通用閥門碳素鋼鑄件技術條件GB12230通用閥門奧氏體鋼鑄件技術條件

  GB/T12252通用閥門供貨要求

  HG4541化工設備及管件橡膠襯里(試行)

  ZB G94 004搪玻璃設備技術條件

3   型式

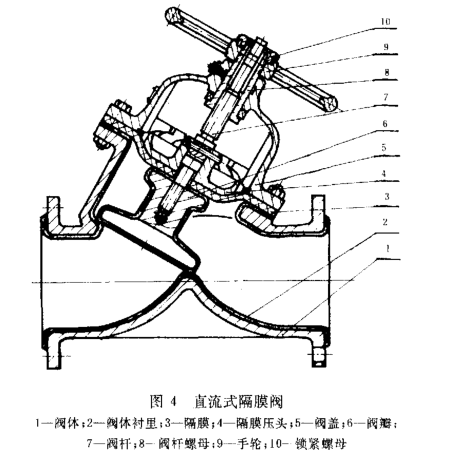

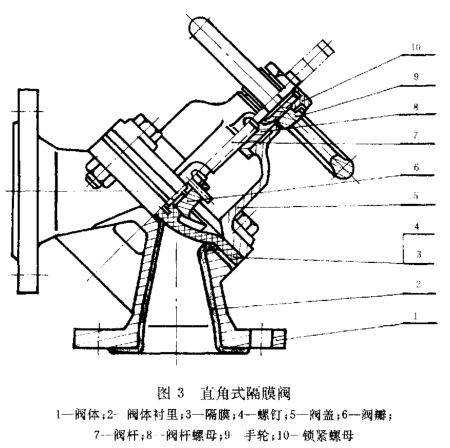

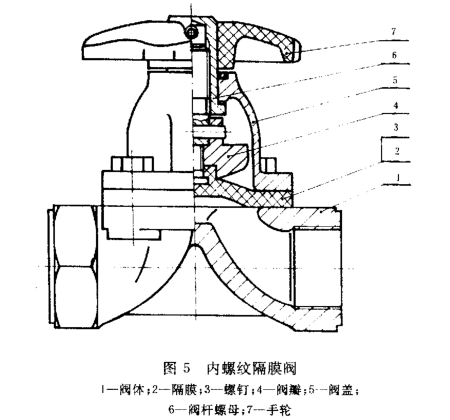

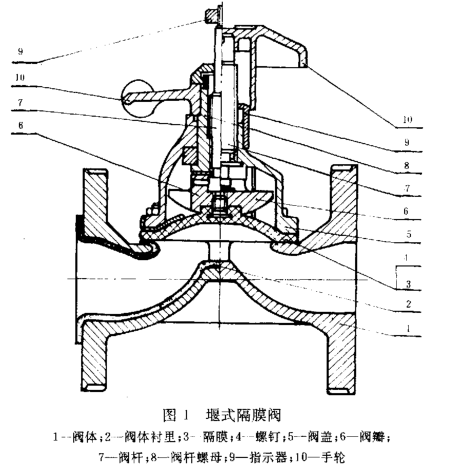

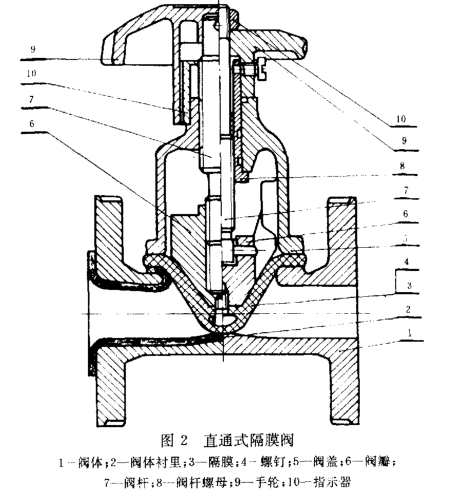

  本標準規定的隔膜閥包括“堰式”、“直通式"、“角式"和“直流式”等結構形式,主要結構形式如圖l~圖5所示。

4  技術要求

4.1  壓力和溫度等級

   隔膜閥的工作壓力和工作溫度是根據閥體材料,隔膜材料及襯里材料承受壓力和溫度的能力來選定的,其最高使用壓力-溫度由制造廠確定。

4.2  閥體

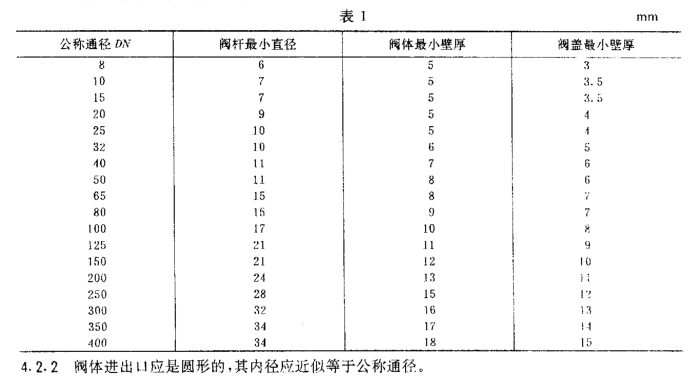

4.2.1  閥體的最小壁厚應按表1的規定。

4.2.2  閥體進出LI應是圓形的,其內徑應近似等于公稱通徑。

4.2.3  隔膜閥法蘭的連接尺寸應按GB 4216和GB 9113的規定。

4.2.4  閥體連接法蘭的密封面應相互平行,其平行度為GB 1184規定的12級精度。

4.2.5除非用戶另有規定,隔膜閥閥體端法蘭的尺寸最小應取PN l MPa級。

4.2.6 法蘭連接隔膜閥的結構長度應按GB 12221的規定。

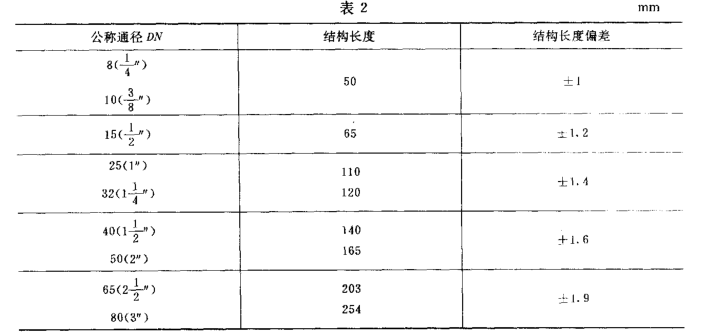

4.2.7  內螺紋連結隔膜閥的結構長度和偏差應按表2的規定,其螺紋為圓柱管螺紋。

4.2.8  外螺紋連接隔膜閥的結構長度視閥體的類型和結構而定。

4.3閥體襯里

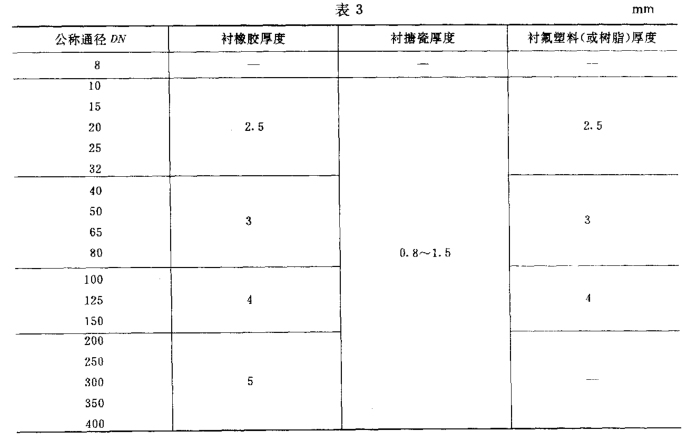

4.3.1  隔膜閥襯里厚度按表3的規定。

4.3.2  隔膜閥襯里厚度偏差,根據襯里厚度和加.工方法由制造廠確定。

4.3.3橡膠襯里應按HG 4—541的規定,其他材料襯里可參照執行。

4.3. 4除耐油橡膠外,襯膠部位禁止涂任何油類。

4.3.5  閥體襯膠、搪瓷、襯氟塑料及襯其他塑料后,表面應平整光滑,襯層與基體結合牢固,不允許漏電,可采用高頻火花發生器在全部襯層表面測試,未發現襯層被“擊穿”(產生白色閃光)現象﹐即為含格。
4.3.6閥體搪瓷后﹐瓷面色澤應鮮明一致,不得有爆瓷裂紋、暗泡等缺陷,并且不允許有異物夾雜。
4.4﹑閥蓋

4.4.1  閥蓋的最小壁厚按表I的規定。

4.4.2  當公稱通徑DN80 mm 時,閥蓋法蘭都應是圓形的。

4.5  隔膜

4.5.1  隔膜與操作機構連接應牢固可靠,更換方便。

4.5.2  橡膠隔膜和隔膜墊中間應夾不少于兩層的網眼纖維織物布。

4.5.3除耐油橡膠外,橡膠隔膜禁止涂任何油類。

4.6  閥桿和閥桿螺母

4.6.1  閥桿的最小直徑按表l的規定。

4.6.2閥桿應與管道中的介質隔離。

4.6.3  閥桿和閥桿螺母的梯形螺紋按GB 5796.1~5796.4的規定。普通螺紋為GB 196和GB 197規定的6g,6 H級精度。

4.6.4  閥桿與閥桿螺母的嚙合長度不得小于閥桿直徑的I.4倍。

4.6.5碳鋼制閥桿要進行耐腐蝕處理。

4.6.5  碳鋼制閥桿要進行耐腐蝕處理。

4.7  操作

4.7.1  手動操作

4.7.1.1  當面向手輪,并按順時針方向轉動手輪時,應使閥門關閉。

4.7.1.2  手輪上應標志“關”字和指示關閉方向的箭頭或開關雙向箭頭及“開”、“關”兩字.

4.7.1.3手輪的配合應牢固可靠,但應能拆卸和更換。

4.7.2  驅動裝置

  由閥門驅動裝置驅動的隔膜閥,其連接法蘭尺寸應符合GB 12222的規定。

4.7.3指示器

  有指示器的閥門,應提供指示器來表明閥門開關位置。

4.8 材料

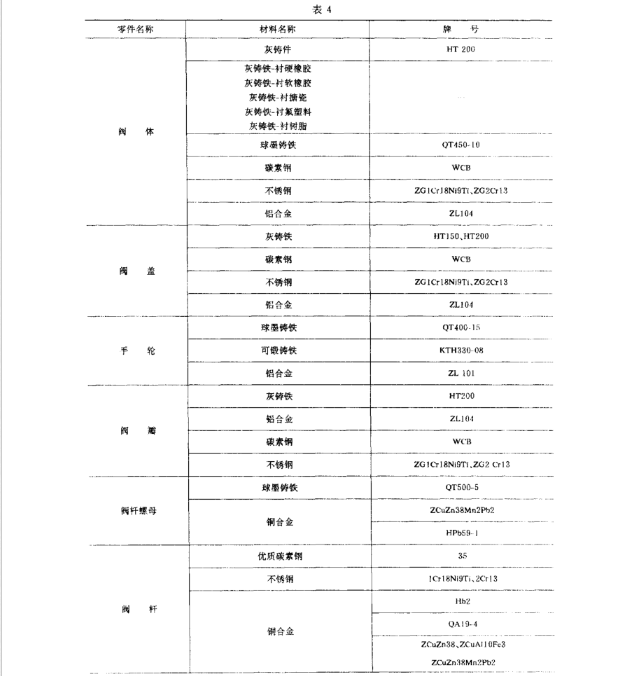

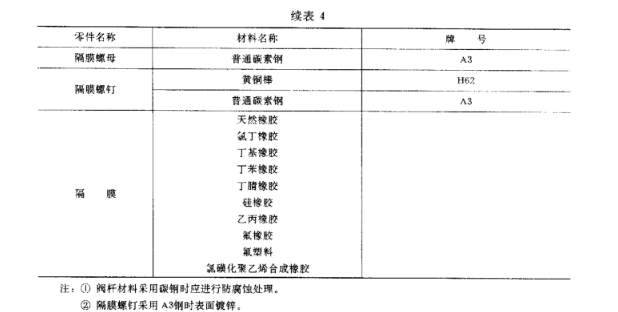

4.8.1  如用戶無特殊要求,隔膜閥主要零件的材料可由制造廠根據需要按表4選用。

4.8.2  隔膜閥鑄件應符合下列標準規定:

   灰鑄鐵件應符合GB12226的規定;銅合金鑄件應符合GB 12225的規定﹔

   碳素鋼鑄件應符合GB 12229的規定;高溫奧氏體鋼鑄件應符合GB 12230的規定。

4.8.3  襯里橡膠板的物理機械性能應按GB 5575的規定。

4.8.4  閥體搪瓷的物理機械性能按ZB G94 004的規定。

5  試驗方法

   隔膜閥的試驗應按GB 4981的規定。

6  標志

6.1  隔膜閥的標志應按GB 12220的規定。

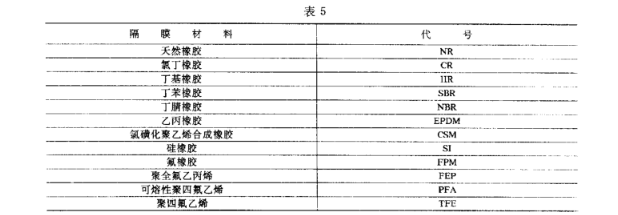

6. 2  隔膜上應有清晰的材料標志。其代號按表5的規定。

7供貨

7.1  隔膜閥出廠燉按GB/T 12252的規定。

7.2  在運輸和保管中,閥門應為關閉狀態,但不可關閉過緊,以防隔膜損壞.搬運時避免撞傷,防止劇裂震動及機械損傷。

7.3  產品應保存在干燥的室內,堆放整齊,不允許露天存放。禁止與一切有損襯里質量的物質接觸,缺適宜的存放溫度為＋5一35℃,以防凍裂和橡膠﹑塑料老化。

  附加說明:

  本標準由中華入民共和國機械電子工業部提出。本標準由合肥通用機械研充所歸口。

  本標準主要起草人肖增精﹑洪勉成。
