HG 中華人民共和國化工行業標準
HG/T 3704—2003
氟塑料襯里閥門通用技術條件
2004-01-09發布
2004-05-01實施
中華人民共和國國家發展和改革委員會 發布
氟塑料襯里閥門通用技術條件
1 范圍
本標準規定了氟塑料襯里閥門的產品分類、要求、試驗方法﹑檢驗規則及標志,包裝、運輸和貯存。本標準適用于法蘭連接和對夾連接的氟塑料襯里閥門。
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件,其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準,然而,鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。
凡是不注日期的引用文件,其最新版本適用于本標準。
GB/T 2828 逐批檢查計數抽樣程序及抽樣表
GB/T 9113.1 平面凸面整體鋼制管法蘭
GB/T 12220 通用閥門標志
GB/T 12221 法蘭連接金屬閥門結構長度
GB/T 12224 鋼制閥門一般要求
GB/T 12233 通用閥門鐵制截止閥和升降式止回閥
GB/T 12235 通用閥門法蘭連接鋼制截止閥和升降式止回閥
GB/T 12236 通用閥門鋼制旋啟式止回閥
GB/T 12237 通用閥門法蘭和對焊連接鋼制球閥
GB/T 12238 通用閥門法蘭和對夾連接蝶閥
GB/T 12239 通用閥門隔膜閥
GB/T 12240 通用閥門鐵制旋塞閥
GB/T 13927 通用閥門壓力試驗
GB/T 15188 閥門的結構長度
GB/T 17241 鑄鐵管法蘭
HG/T 2167 聚三氟氯乙烯樹脂
HG/T 2902 模塑用聚四氟乙烯樹脂
HG/T 2904 模塑和擠塑用聚全氟乙丙烯樹脂
HG/T 20596 整體鋼制管法蘭
JB 308 閥門型號編制方法
JB/T 7928 通用閥門供貨要求
3 產品分類
3.1 閥門分類.名稱和型號

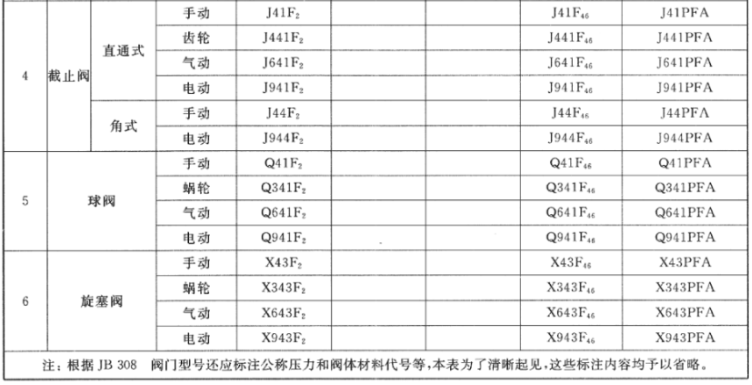

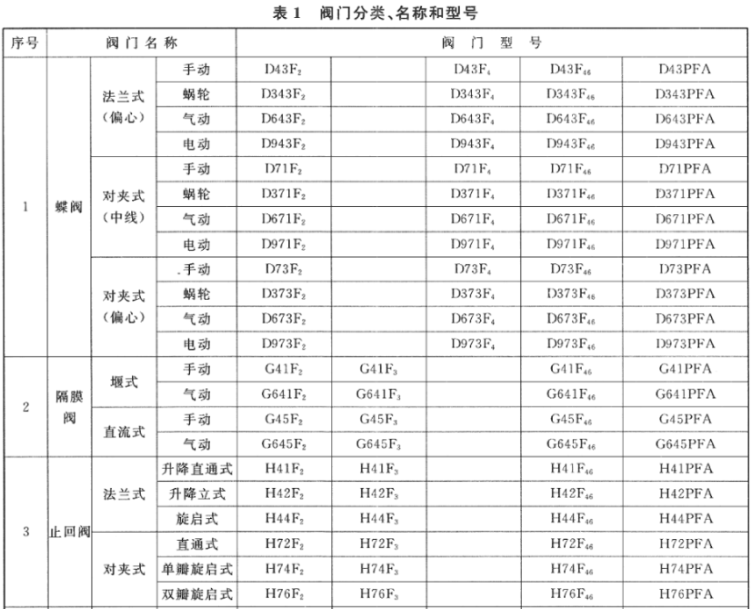

閥門分類、名稱和型號見表1。
3.2 襯里材料及代號

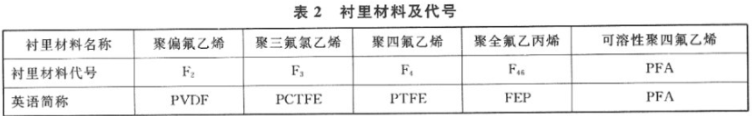

襯里材料及代號見表2。
4 要求
4.1 襯里材料
聚三氟氯乙烯應符合HG/T 2167標準的規定﹔聚四氟乙烯應符合HG/T 2902標準的規定﹔聚全氟乙丙烯應符合HG/T 2904標準的規定﹔聚偏氟乙烯和可溶性聚四氟乙烯應選用符合使用要求的原材料。
4.2 型式和公差
閥門的設計制造和結構型式應參照金屬通用閥門國家標準的規定，結構長度應符合金屬通用閥門國家標準的規定,以滿足互換性。
4.2.1 設計制造和結構型式
蝶閥應參照GB/T 12238的規定﹔隔膜閥應參照GB/T 12239的規定﹔法蘭連接（升降直通式和升降立式）止回閥應參照GB/T 12233和 GB/T 12235的規定﹔法蘭連接（旋啟式）止回閥應參照GB/T 12236的規定﹔對夾式（單瓣旋啟式、雙瓣旋啟式、直通式）止回閥應參照GB/T 12224 的規定:截止閥應參照GB/T 12233和GB/T 12235的規定﹔球閥應參照GB/T 12237的規定﹔旋塞閥應參照GB/T 12240的規定。
4.2.2 結構長度

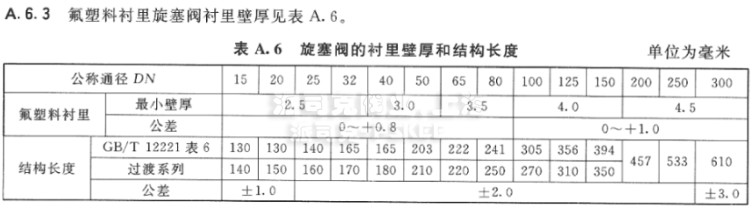

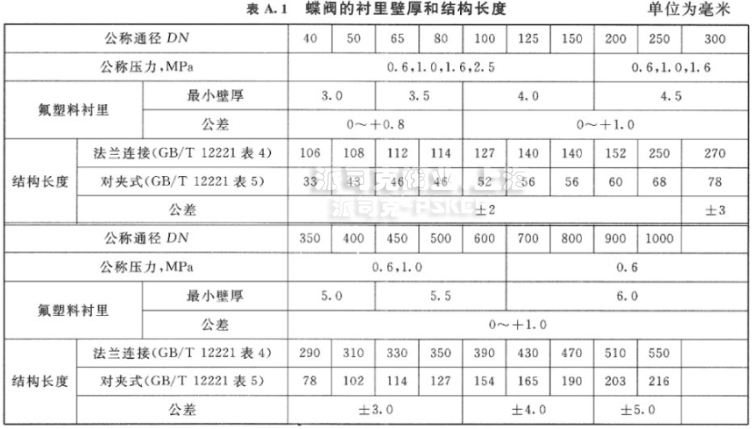

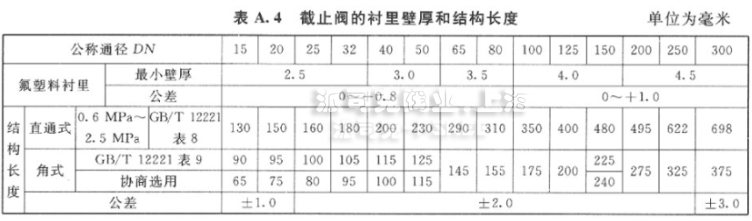

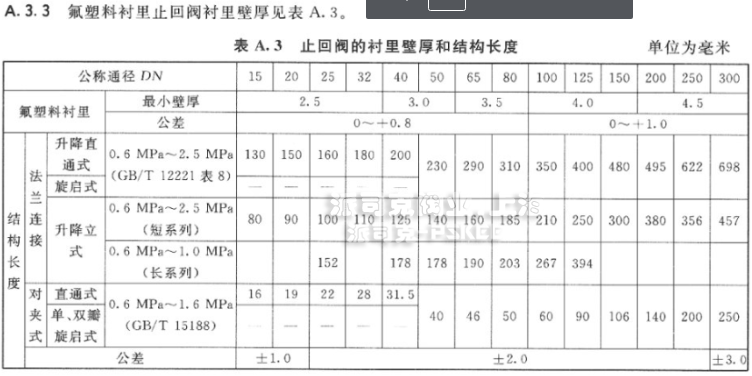

氟塑料襯里閥門的結構長度和公差見附錄A。
4.2.3 氟塑料襯里的壁厚和公差
氟塑料襯里的壁厚和公差見附錄A。
4.3 連接方式
4.3.1 閥門采用法蘭連接，蝶閥和止回閥還可采用對夾連接。
4.3.2 法蘭型式和尺寸優先采用GB/T 9113.1、GB/T 17241或HG/T 20596，但也可以采用其他合適的法蘭標準。
4.4 氟塑料襯里外觀
表面應光滑，不得有起泡、變黑等缺陷。4.5 壓力試驗
閥門應進行壓力試驗，壓力試驗時，不得產生破裂和泄漏現象。4.6高頻電火花試驗
閥門應進行高頻電火花試驗，以檢驗氟塑料襯里的完好性。襯里進行高頻電火花試驗時，不得有擊穿現象。
4.7 真空試驗
根據用戶的要求或協商，可以對閥門進行真空試驗。真空實驗時，氟塑料襯里與金屬外殼應結合牢固，襯里不得產生明顯變形、拉裂、吸癟和凸鼓現象。
4.8 裝配
閥門裝配完畢合，應開關靈活。
5 檢驗項目與試驗方法
5.1 襯里材料
襯里材料應有出廠的合格證書及相應的檢驗報告。每年或更換原材料供應廠商時，應按原材料供應廠商提供的檢驗方法，對個別最主要的性能進行復驗。
5.2 尺寸公差
用精度0.02 mm的游標卡尺測量。
5.3 法蘭尺寸
用精度0.02 mm的游標卡尺測量。
5.4 氟塑料襯里外觀目測。
5.5 壓力試驗
按GB/T 13927的規定進行試驗。
5.6 高頻電火花試驗

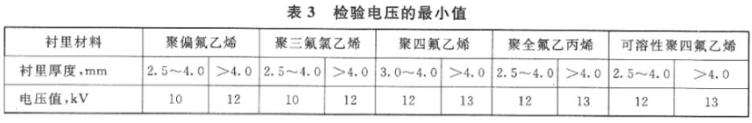

采用5kV~20kV高頻電火花檢測儀，輸出電壓調至最小檢驗電壓（見表3)，將其試探電極在襯里表面層上以50 mm/s~150 mm/s 的速度均勻掃描。室溫下沒有擊穿為合格。
5.7 真空試驗

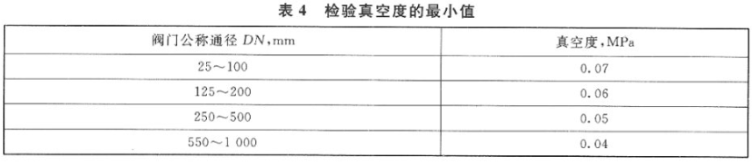

將閥門的一端法蘭裝上視鏡法蘭，另一端法蘭裝上視鏡法蘭并用管接頭同真空泵和真空表連接，閥門處于全開的位置。接通電源，真空泵均勻緩慢抽去閥體內腔空氣，室溫下真空度達到表4中數值時，保壓15 min。目視檢查，襯里層沒有發生吸扁、撓曲等變形失穩現象時為合格。
5.8 裝配
裝配后的手動閥門，用手柄或手輪旋轉時無卡阻現象即為合格。裝配后的非手動閥門，用其他形式驅動時無卡阻現象即為合格。
6 檢驗規則
6.1 檢驗種類
閥門的檢驗分出廠檢驗和型式檢驗。
6.2 出廠檢驗
6.2.1 5.2、5.3、5.4、5.5、5.6、5.8為每件產品的出廠檢驗項目。
6.2.2 當用戶要求時，按5.7進行抽樣檢驗。

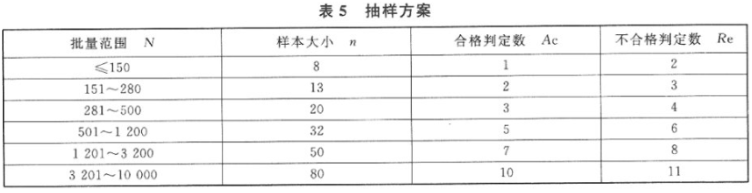

6.2.2.1 產品批量按同一工藝條件下生產的每三個月產量為一批。抽樣按GB/T 2828的規定進行。采用正常檢查一次抽樣方案，取一般檢查水平IL=l，合格質量水平AQL=6.5，抽樣方案見表5。
6.2.2.2 在計數抽樣合格的閥門中，隨機抽取足夠樣品，進行5.7檢驗。當超過合格判定數時，則應對該批產品進行全檢，以剔除不合格品。
6.3 型式檢驗
6.3.1 本標準第5章規定的全部檢驗項目為型式檢驗項目。6.3.2在下列情況下應進行型式檢驗:
a)”原料、工藝有較大改動可能影響產品性能時。b)正常生產時，每年不少于一次。
c) 停產六個月以上恢復生產時。
d) 出廠檢驗結果與上次型式檢驗有較大差異時。
e) 國家質量監督機構提出進行型式檢驗時。
6.3.3 型式檢驗的試樣根據表5在出廠檢驗的合格品中隨機抽取。
6.3.4 型式檢驗有一項超過合格判定數時，剔除不合格品后，再隨機抽取雙倍樣品進行該項復驗;如檢驗后如仍有一項不合格，則判定該批不合格。
7 標志、包裝、運輸、貯存
7.1 閥門的標志按GB/T 12220的規定。
7.2 閥門應妥善保管，以防損壞，氟塑料襯里法蘭翮邊面應用合適方法保護，如橡膠板、人造板密封，加保護帽等。
7.3 閥門中的開關件應處于合適的位置。
a) 蝶閥的蝶板應打開約5°，以避免密封面在運輸、儲存中受損壞和變形。
b) 隔膜閥的隔膜應為關閉狀態，但要稍微打開不要過緊，以避免隔膜密封面在運輸、儲存中受損壞和變形。
c) 止回閥在運輸、儲存中，閥門應與安裝時的位置一致，不能倒立斜放，以避免閥瓣損壞和變形影響開啟和關閉的精度。
d) 截止閥的閥瓣應為關閉狀態，但要稍微打開不要過緊，以避免閥瓣密封面在運輸、儲存中受損壞和變形。
e) 球閥的球體應處于全開的狀態，以避免球體在運輸、儲存中受損壞和變形。f)旋塞閥的旋塞應處于全開的狀態，以避免旋塞在運輸、儲存中受損壞和變形。7.4閥門未使用時，避免露天曝曬和雨淋，避免堆放在熱源附近。
7.5 閥門其他的運輸、貯存要求，按JB/T 7928的規定。

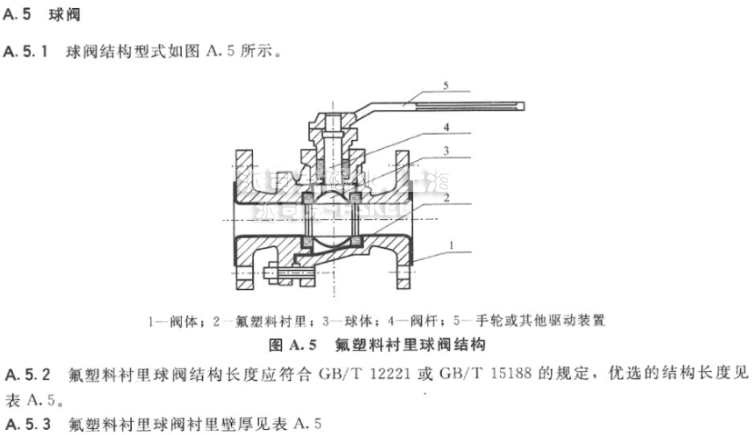

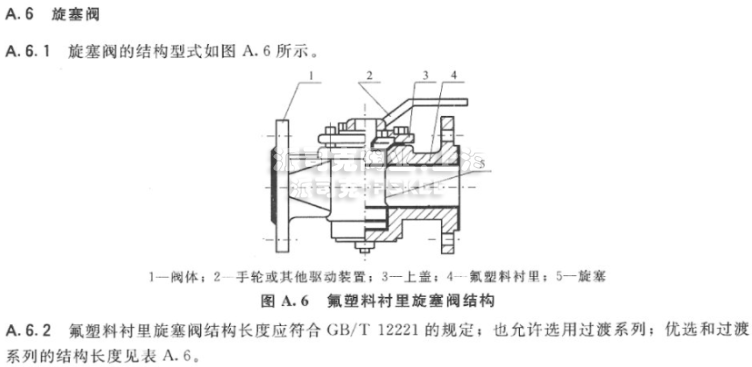

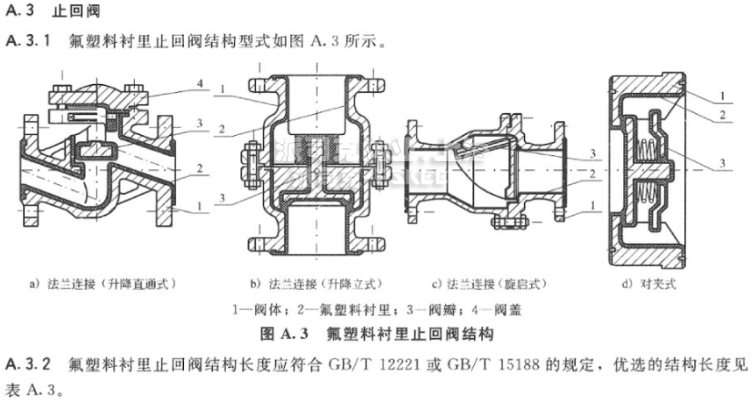

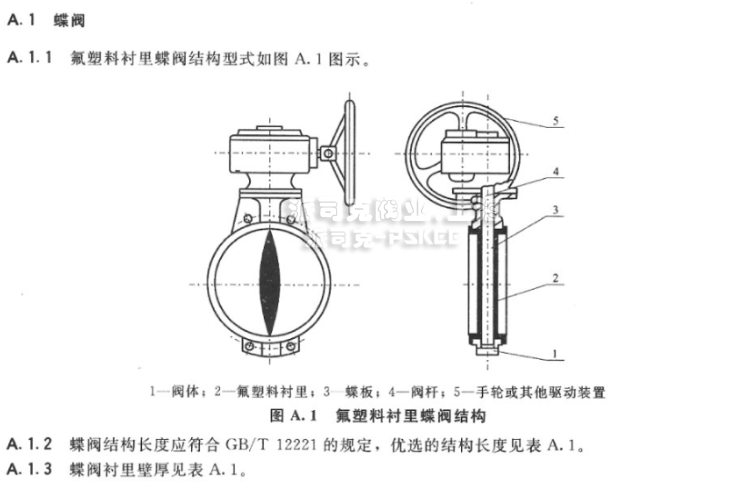

附錄A
(規范性附錄)

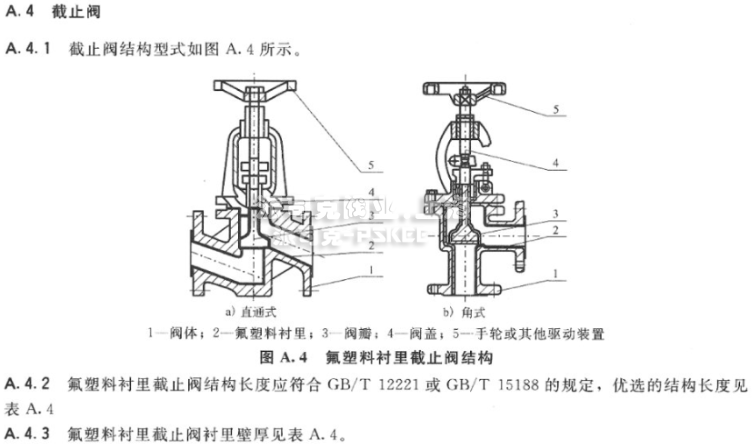

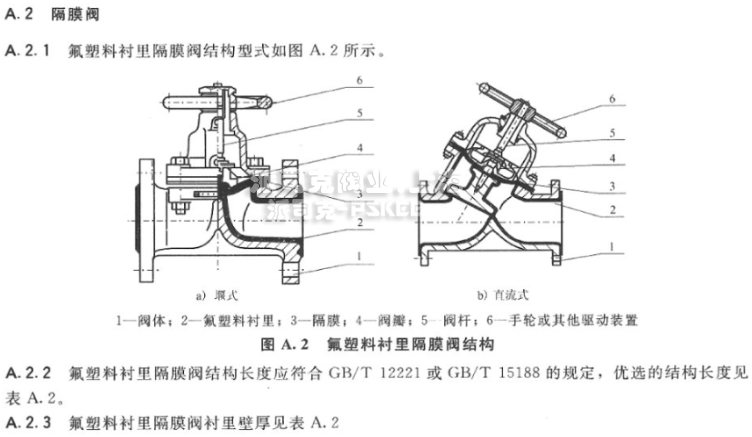

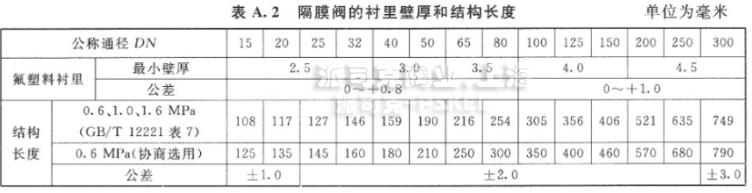

閥門的結構型式、襯里壁厚和結構長度
中華人民共和國化工行業標準
氟塑料襯里閥門通用技術條件
HG/T 3704—2003
