減壓閥工作原理圖和安裝示意圖

產品簡述：

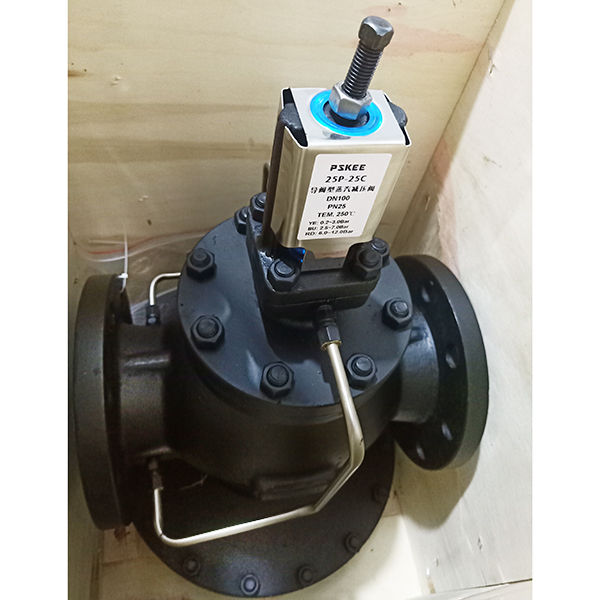

 25P減壓閥廣泛的應用于蒸汽系統，壓縮 空氣或其它氣體系統，以及水等工業流體，提高蒸汽系統效率，無需外部動力 實現準確穩定的壓力穩定控制，節約能源， 安裝方便，調試容易， 免維護。

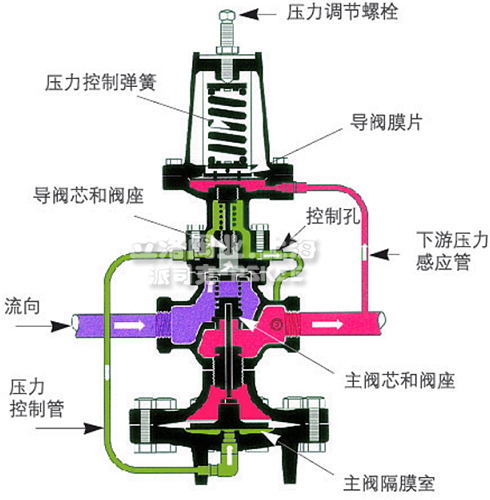

工作原理：

啟動前正常的位置是主閥關閉，而導閥則由彈簧作用力打開。蒸 汽由導閥經壓力控制管進入主閥隔膜室，部分蒸汽則由 控制孔流 向下游。施加在主閥隔膜上的控制壓力增大，打開主閥。 隨著蒸汽流過主閥，下游壓力上升，并由下游壓力感 應管反饋?zhàn)? 用在導閥隔膜的下部(為了確保下游壓力的穩定，應安裝下游壓 力感應管)，該作用力使導閥逐漸節流關小， 與隔膜.上部的彈簧 作用力相平衡，從而維持主閥隔膜室內的壓力，控制主閥的開 度，輸送適量的蒸汽，維持下游穩定 的壓力。當下游壓力上升 時，反饋壓力增大，導閥關閉，主隔膜室的壓力從控制孔釋放， 使主閥緊密關閉。 下游任何的 負載變化或壓力的波動，都會反饋在導閥隔膜的下 方，從而調節主閥的開度，確保下游壓力的準確和穩定。

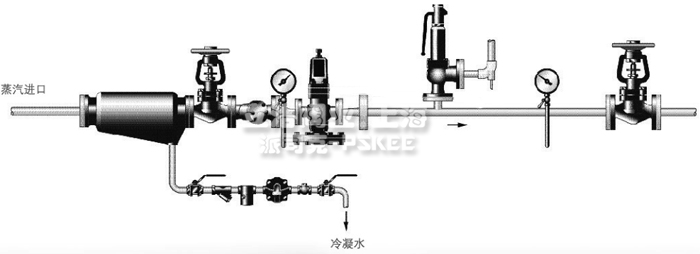

典型的減壓安裝示意圖

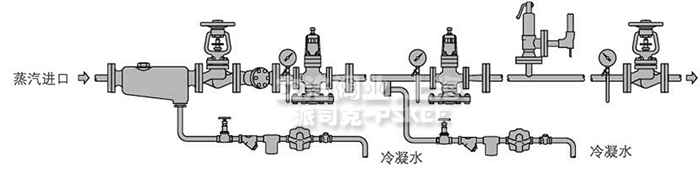

減壓閥串聯安裝示意圖

 如果減壓比超過10:1,應使用2個減壓閥串聯以獲得準確的壓力控制。

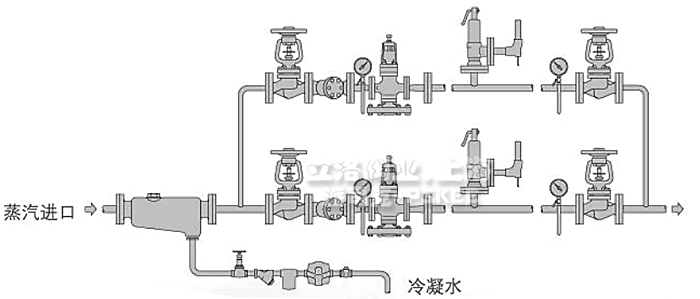

減壓閥并聯安裝示意圖

減壓閥可從100%到0%調節負荷，盡管如此，如果閥門要經常工作在小負荷工況時，且小負荷小于最大負荷的10%，則最 好選用2臺減壓閥并聯。 并聯減壓站還用于關鍵的，不可中斷供汽的應用。
