中華人民共和國國家標準
GB/T 12244-2006
代替GB/T 12244-1989
減壓閥一般要求
前言
本標準是對GB/T 12244- 1989《 減壓閥一般要求》的修訂。
本標準代替GB/T 12244-- 1989《減壓閥一般要求》。修訂部分內容參考了JIS B 8372- 1994《氣用減壓閥》和JISB8410-1999《水用減壓閥》。
本標準與GB/T 12244- -1989相比主要變化如下:
---“術語符號”改為“術語和定義”;
---刪除了性能參數的符號、單位及定義的表格形式;
---增加了訂貨要求、壓力溫度等級、材料和技術要求;
---增加了鑄鐵材料內容;
---增加了抽樣方法內容;
一將原“ 試驗方法”改為“試驗方法”和“檢驗規則”二章。
本標準由中國機械工業聯合會提出。
本標準由全國閥門標準化技術委員會(SAC/TC188)歸口。
本標準起草單位:沈陽閥門研究所、上海市通用機械技術研究所。
本標準主要起草人:金晶.于國良、鄭云海、孔彪龍。
本標準所代替標準的歷次版本發布情況為:一GB/T 12244-1989。
GB/T 12244—2006
減壓閥 一般要求
1范圍
本標準規定了減壓閥的術語和定義、訂貨要求、壓力-溫度等級、材料、技術要求、性能要求、試驗方法檢驗規則、標志及供貨等內容。
本標準適用于公稱壓力PN10~PN63,公稱尺寸DN20~DN300,介質為氣體、蒸汽、水等管道用減壓閥。
2規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件,其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準,然而,鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件,其最新版本適用于本標準。
GB/T 1047管道元件DN(公 稱尺寸)的定義和選用(GB/T 1047- 2004 , ISO 6708:1995 ,IDT)
GB/T 1048管道元件PN(公稱壓力)的定 義和選用(GB/T 1048- 2004 , ISO/CD 7268 :1996,
IDT)
GB/T9113.1--2000平面、突面整體鋼制管法蘭
GB/T 9113.2-2000凹凸 面整體鋼制管法蘭
GB/T 9113.3-2000榫槽 面整體鋼制管法蘭
GB/T 12224鋼制閥門 一 般要求(GB/T 12224- - 2005 , ASME B16. 34a: 1998,NEQ)
GB/T 12226通用閥門灰鑄鐵件技術條 件
GB/T 12227通用閥門 球墨鑄鐵件技 術條件
GB/T 12228通用閥門碳 素鋼鍛件技術條件
GB/T 12229通用閥門碳 素鋼鑄件技術條件
GB/T 12230通用閥門 不銹 鋼鑄件技術條件
GB/T 12245
減壓閥性 能試驗方法
GB/T 13927通用閥門壓力 試驗(GB/T 13927-- 1992 ,neq ISO 5208 : 1982)
GB/T 17241.6整體鑄鐵管法蘭(GB/T 17241. 6- 1998 ,neq ISO 7005-2:1988)
GB/T 17241.7鑄鐵管法蘭技術條件(GB/T 17241. 7- - 1998,neq ISO 7005-2 :1988)
JB/T106閥門的標志和涂漆
JB/T 308 閥門型號編制方法
JB/T 2205減壓閥 結構長度
JB/T 7928 通用閥門 供貨要求
3術語和定義
下列術語和定義適用于本標準。

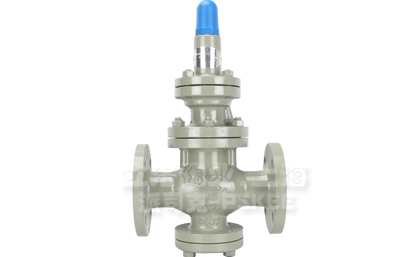

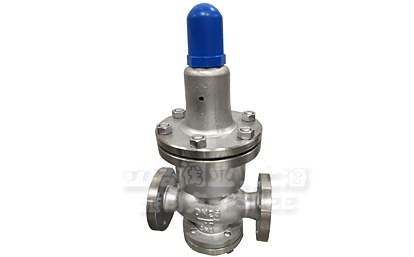

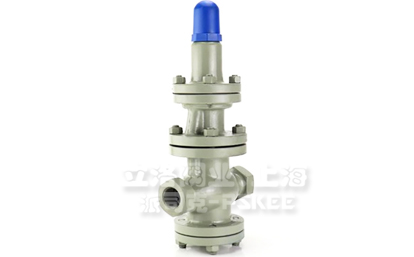

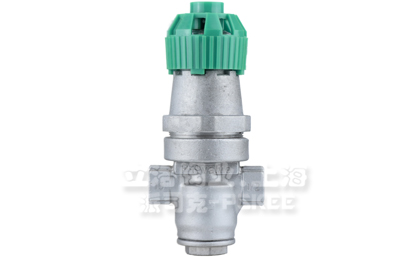

3. 1減壓閥
pressure reducing valve
通過閥瓣的節流,將進口壓力降至某一需要的出口壓力,并能在進口壓力及流量變動時,利用介質
本身能量保持出口壓力基本不變的閥門。
3.1.1直接作用式減壓閥direct- acting reducing valve
利用出口壓力變化，直接控制閥瓣運動的減壓閥。
3.1.2先導式減壓閥pilot-operated reducing valve
由主閥和導閥組成,主閥出口壓力的變化通過導閥放大控制主閥閥瓣動作的減壓閥。
3. 1.3薄膜式減壓閥diaphragm reducing valve
采用膜片作敏感元件來帶動閥瓣運動的減壓閥。
3.1.4活塞式減壓閥piston reducing valve
采用活塞作敏感元件來帶動閥瓣運動的減壓閥。
3. 1.5波紋管減壓閥bellows reducing valve
采用波紋管作敏感元件來帶動閥瓣運動的減壓閥。
本身能量保持出口壓力基本不變的閥門。
3.1.1直接作用式減壓閥direct- acting reducing valve
利用出口壓力變化，直接控制閥瓣運動的減壓閥。
3.1.2先導式減壓閥pilot-operated reducing valve
由主閥和導閥組成,主閥出口壓力的變化通過導閥放大控制主閥閥瓣動作的減壓閥。
3. 1.3薄膜式減壓閥diaphragm reducing valve
采用膜片作敏感元件來帶動閥瓣運動的減壓閥。
3.1.4活塞式減壓閥piston reducing valve
采用活塞作敏感元件來帶動閥瓣運動的減壓閥。
3. 1.5波紋管減壓閥bellows reducing valve
采用波紋管作敏感元件來帶動閥瓣運動的減壓閥。
3.2進口壓力
upstream pressure
閥門進口端的介質壓力。.
3.3出口壓力
downstream pressure
閥門出口端的介質壓力。
3.4最小壓差
minimum differential pressure
進口壓力和出口壓力的最小差值。
3.5工作溫度
working temperature
減壓閥進口端的介質溫度。
3.6最高進口工作壓力
maximum upstream working pressure
常溫下為公稱壓力,各溫度下為閥體材料允許的最大工作壓力。
3.7最低進口工作壓力minimal upstream working pressure
一定流量下,為保持出口壓力達到給定值所需的最低進口壓力。
3.8最大流量
maximum flow rate
在給定的出口壓力下,當其偏差在規定范圍內時所能達到的流量上限。
3.9流量特性偏差值
flow characteristics derivation
穩定流動狀態下,當進口壓力一定時,減壓閥流量變化所引起的出口壓力變化值。
3.10壓力特性偏差值pressure characteristics derivation
出口流量一定,進口壓力改變時，出口壓力的變化值。
3.11調壓性能
pressure adjustment performance
進口壓力一定,連續調節出口壓力時,減壓閥的卡阻和振動現象。
3.12壓力特性pressure characteristics
出口流量一定,進口壓力改變時,出口壓力與進口壓力之間的函數關系。
3.13流量特性flow characteristics
穩定流動狀態下,當進口壓力一定時,出口壓力與流量的函數關系。
4訂貨要求
4.1訂貨合 同中,應注明下列參數:
a) 公稱尺寸;
b)公稱壓力;
c) 最高進口壓力;
d)最低進口壓力;
e)出口壓力范圍;
f) 工作介質;
g)工作溫度;
h) 流量。
4.2如有其他特殊要求,也應在訂貨合同中說明。
5技術要求
5.1壓力-溫度等級
除特殊規定外,鋼制閥門的壓力-溫度等級按GB/T 12224的規定;鐵制閥門的壓力-溫度等級按
GB/T 17241. 7的規定。
5.2材料.
除特殊規定外.閥門材料為碳素鋼鍛件.碳素鋼鑄件、不銹鋼鑄件的按GB/T 12228~12230的規
定;閥門材料為灰鑄鐵的按GB/T 12226的規定;閥門材料為球墨鑄鐵的按GB/T 12227的規定。
5.3一般要求
5.3.1閥門型號編制方法按 JB/T 308的規定。
5.3.2公稱尺寸按 GB/T 1047的規定。
5.3.3 公稱壓力按GB/T 1048的規定。
5.3.4法蘭連接結構長度按JB/T 2205的規定。
5.3.5閥體進出 口兩端連接法蘭的公稱壓力與公稱尺寸應一致,訂貨合同有要求的除外。
5.3.6鋼制 閥門法蘭連接尺寸及密封面的形狀和尺寸按GB/T 9113. 1~9113. 3-2000的規定。
5.3.7鐵制閥門法 蘭連接尺寸及密封面的形狀和尺寸按GB/T 17241.6的規定。
5.3.8閥門涂漆按 JB/T 106的規定。
5.4性能要求
5.4.1調壓性能
給定的調壓范圍內,出口壓力應能在最大值與最小值之間連續調整,不得有卡阻和異常振動。
5.4.2 流量特性
出口流量變化時,減壓閥不得有異常動作,其出口壓力負偏差值:對直接作用式減壓閥不大于出口.
壓力的20%;對先導式減壓閥不大于出口壓力的10%。
5.4.3壓力特性
進口壓力變化時,減壓閥不得有異常振動,其出口壓力偏差值:對直接作用式減壓閥不大于出口壓力的10% ;對先導式減壓閥不大于出口壓力的5%。
5.4.4 密封性能.

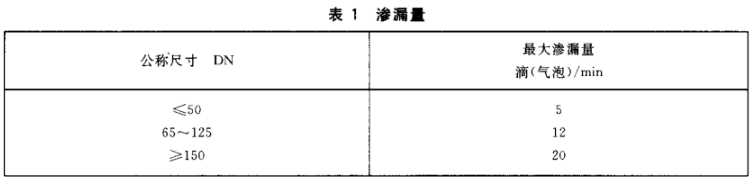

5.4.4.1 對于彈性密封結構,其滲漏量按表1規定。對于金屬-金屬密封結構,允許滲漏量不大于最大流量的0.5%。
5.4.4.2出口壓力表的升值,彈性密封應為零,金屬-金屬密封不超過0.2MPa/min。
5.4.5連續運轉 能力
經連續運行試驗后仍能滿足5.4.1~5. 4.4的規定。
6試驗方法
6.1 殼體試驗按GB/T 13927的規定。
6.2 密封性能試驗、調壓試驗、流量試驗、流量特性試驗、壓力特性試驗、連續運行試驗，按
GB/T 12245的有關規定進行。
7檢驗規則
7.1出廠檢驗
7.1.1 每臺產品均應做出廠檢驗,檢驗合格后方可出廠。
7.1.2 整臺產品及零、部件應符合本標準和相應標準及技術文件(與用戶協議)的規定。

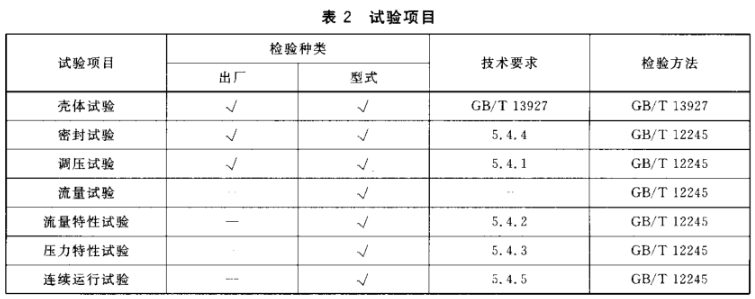

7.1.3試驗項目按表 2的規定。
7.2型式試驗
7.2.1型式試驗采取抽樣檢驗。
.7.2.2在下列情況下應進行型式試驗:
a) 新產品或老產品轉廠生產的試制定型鑒定;
b)產品執行的標準發生重大變更時;
c) 正式生產后,如結構、材料、工藝有較大改變,可能影響產品性能時;
d)國家質量監督機構提出進行型式檢驗的要求時。.
7.2.3
型式檢驗項目按表2的規定。
7.3 抽樣方法
7.3.1抽樣采取隨機抽取,在生產單位質量檢驗部門檢查合格的閥門或已發到用戶尚未安裝使用的閥
門中進行抽樣,抽檢樣品數不得少于3臺。
7.3.2被抽查檢驗試件出現不符合項時,則加倍抽取。試件重新進行檢測時,如仍有項目不合格.則該批產品為不合格品。
8標志
8.1 在閥體上應有:
a)閥體材料;
b)公稱壓力;
c) 公稱尺寸;
d) 熔煉爐號;
e) 流向;
f) 商標。
8.2 在銘牌上應有:
a) 適用介質;
b)進口壓力 范圍;
c) 出口壓力范圍;
d) 制造廠名;
e)型號規格;.
f)出廠日期。
9供貨
閥門的供貨按JB/T 7928的規定。還應滿足以下規定:
a)在運輸和保管中 ,調節彈簧應處于自由狀態。
b)_產品合格證上應標有:進口壓力范圍、出口壓力范圍。
