排泥閥主要用于各類型水池排污排水用，主要分為池底用和池外用兩大類，池底用分為：隔膜式和活塞式兩種，池外用分為：隔膜角式和活塞角式兩種，他們分別都可搭配手動、氣動、液動、電動實現不同控制方式，下面全文介紹不同型式隔膜閥外形圖，結構說明，選型知識。

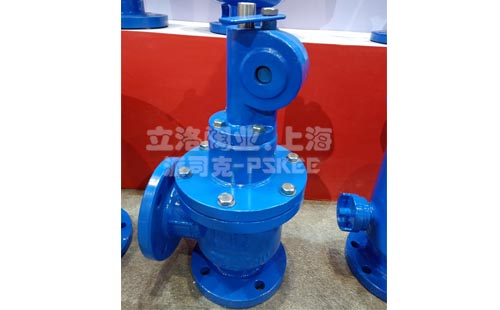

手動排泥閥結構說明：

手動排泥閥由主閥、齒輪箱、齒條手柄、擋位等組成。排泥閥工作時只要把手柄往下按定位就可以開啟，相反就快速關閉。 本閥設計合理，使用方便，密封性能好，經久耐用。

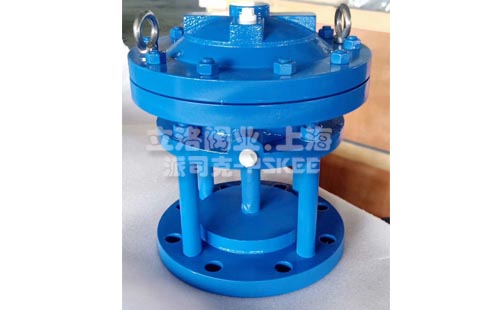

隔膜式池底排泥閥結構說明：
隔膜式池底排泥閥有閥體，上下隔膜腔、膜片、閥桿組成。上下隔膜腔作用為液體工具，液體作為動力，膜片、閥桿作為開關。開啟只需20秒可打開閥板。此池底排泥閥須利手動換向閥或電磁閥可遠距離控制開關。該排泥閥密封強、開關性能好、檢修方便，使用壽命長。

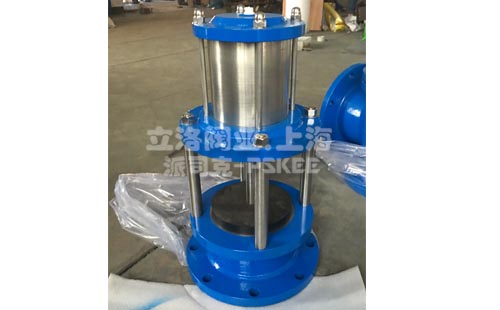

活塞式池底排泥閥結構說明：
該氣動液動活塞式池底排泥閥由液壓缸和閥體組合而成，液壓缸內動力帶或閥瓣升降，使閥體通道開或閉，以達到流體通斷。池底排泥閥液壓缸的活塞密封性能好，采用全不銹鋼材質、經久耐用，密封性能好、無泄露、操作方便。

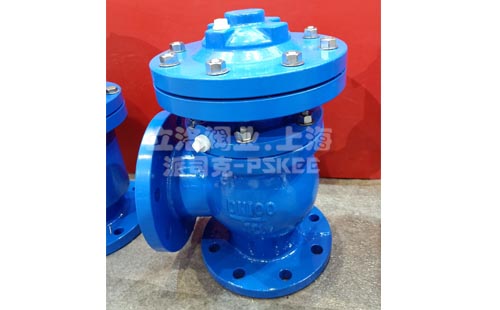

隔膜式角式排泥閥結構說明：
該系排泥閥采用雙室隔膜式傳動機構替代活塞式,無運動磨損，不會因雜質而產生漏水，對泥沙淤積不敏感,不需要潤滑，無機械磨損產生，壽命長。需要配套二位四通排泥專用電磁閥使用，當電磁閥通電后，氣體或液體介質進入到下閥腔，閥開啟只需要在15-20秒內打開排泥閥板開始排污水，當電磁閥斷電，二位四通電磁閥換向，氣體或液體進入上閥腔,排泥閥關閉，停止排污水。

活塞角式排泥閥結構說明：
液動角式排泥閥有閥體、液壓缸、活塞、閥桿、閥瓣組成，液壓缸是工具。液體、氣體為動力，活塞閥桿為開關。需要配套二位四通排泥專用電磁閥使用。
