膜片式快開排泥閥

前 言

本標準為首次制定的城鎮建設行業標 準。

本標準 由建設部標 準定額研究所提 出。

本標準 由建設部給水排水產品標準化技術委員會歸口。

膜片式快開排泥閥

1 范 圍

本標準規定了膜片式快開排泥閥的結構型式及參數、技術要求、性能要求 、試驗方法 、檢驗規則 、標 志及供貨要求。

本標準適用于公稱壓力不大于PN1.0，公稱通徑為 DN100-DN400的膜片式快開排泥閥。膜片式快開排泥閥主要安裝在給排水 、污廢水 、石油 、化 工等領域的反應池 、沉淀池等用以定期排 除池底污泥的場所 。

2 規范性引用文件

下列文件中的條款通過本標準的引用 而成為本標準的條款 。凡是注日期的引用文件，其隨后所有的修改單 (不包括勘誤 的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究 是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

GB/T 1047 管道元件的公稱通徑(neq ISO 6708:1980)

GB/T 1048 管道元件公稱壓力

GB/T 12220 通用 閥門 標志 (idtISO 5209:1977)

GB/T 12225 通用閥門 銅合金鑄件技術條件

GB/T 12226 通用閥門 灰鑄鐵件技術條件

GB/T 12227 通 用閥門 球墨鑄鐵 件技術 條件

GB/T 12229 通 用閥門 碳素鋼鑄件技術條 件

GB/T 12834 硫化 橡膠 性能優選 等級 (neq ISO 1433:1984)

GB/T 13927 通用閥門 壓力試驗 (neq ISO  5208:1982)

GB/T 13932-1992 通用閥門 鐵制旋啟式止回閥

GB/T 17241.6 整體鑄鐵管法蘭 (eqv ISO 7005-2:1988)

GB/T 17241.7 鑄鐵管法蘭 技術 條件 (eqv ISO 7005-2:1988)

JB/T 308 閥門型號編制方法

JB/T 7927 閥門鑄鋼件 外 觀質量要求

HG/T3090 模壓和壓出橡膠制品外觀質量的一般規定

3 術語

膜片式快開排泥閥 film fast sludge-drainage

膜片式快 開排泥閥由一個依 靠液壓操作的雙室膜片傳 動機構和角式截止閥組成，外裝控制系統 ，通過雙室膜片傳動機構控制閥門的啟閉，快速排除污泥。

4 結構型式及參數

4.1 結構型式

膜片式快開排泥閥由閥體、閥蓋 、膜片座、膜片、膜片壓板、閥板、閥桿等零部件和控制系統組成 。

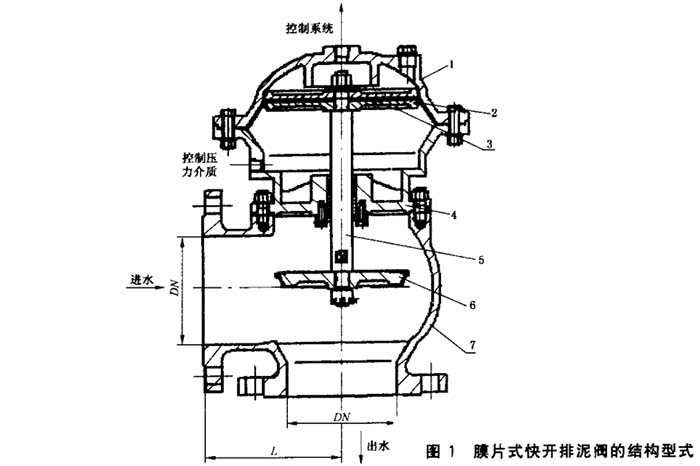

其結構型式見圖1

1-閥 蓋;

2—膜片壓板;

3-膜 片;

4—膜片座;

5—閥 桿;

6—閥 板;

7—閥 體。

圈 1 膜片式快開排泥閥的結構型式

4.2 型 號

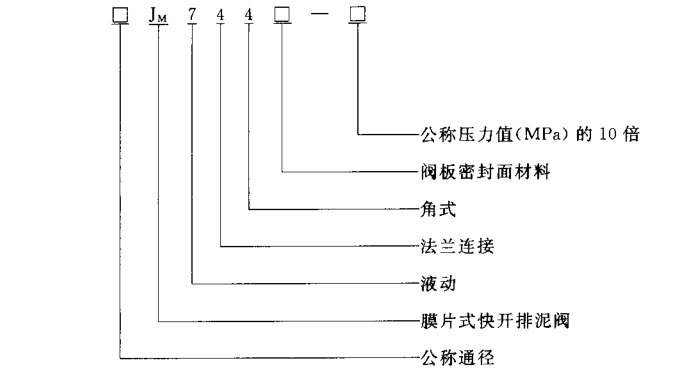

膜片式快開排泥閥的型號編制方法按 JB/T 308的規定，由下列單元組成 :

示 例 :

公稱通徑 DN200 mm、公稱壓力PN1.0MPa,閥板密封面材料為橡膠的膜片式快開排泥閥，標記為:JM744X-10-DN200

4.3 參 數

4.3.1 膜片式快開排泥閥的公稱通徑應符合 GB/T 1047的規定 。

4.3.2 膜片式快開排泥閥的公稱壓 力應符合 GB/T 1048的規定 。

5 要 求

5.1 壓力一溫度等級

膜片式快開排泥閥 的壓力一溫度等級 由殼體 、內件 及(液壓)控制管 (路)系統材 料的 壓力一溫 度等級 確定 。膜 片式快開排泥 閥在 某一溫度下 的最大 允許 工作壓力取 殼體 、內件及控制管系統材料在該溫度 壓力值 中的小值 。

5.1.1 鐵制殼體 的壓力一溫度等 級應符合 GB/T 17241.7的規定 。

5.1.2 1.2 對 GB/T 17241.7未規 定壓力一溫度 等級的材料，可按有關標準或設計的規定.

5.2 閥 體

5.2.1 閥體法蘭

閥體法蘭應與閥體整體鑄成。法蘭的形式和尺寸應符合GB/T 17241.6的規定 ，技術條件應符合GB/T 17241.7的規定 。

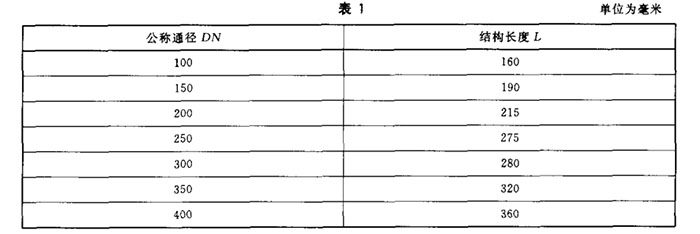

5.2.2 閥體結構長度見 表 1

5.2.3 閥 體 的 最 小 壁 厚

閥體的最小壁厚應符合 GB/T 13932-1992中表3的規定 。

5.3 閥蓋 、膜 片座

5.3. 1 閥蓋與膜片座 、膜片座 與閥體 的連 接型式應采用法蘭式 。

5.3.2 膜 片座與閥體 的連接螺 栓數量不得少于 4個 。

5.3.3 閥蓋與膜片座的最小壁 厚按 5.2.3的要求執行 。

5.3.4 閥蓋與膜片座 的法蘭 應為圓形，法 蘭密封 面宜采用平 面式 。

5.4 閥板 、閥桿

5.4. 1 閥板 的開啟高度不小于公稱通 徑的 1/2.

5. 4.2 閥板 與閥桿應連接緊固、可靠

5.5 膜 片

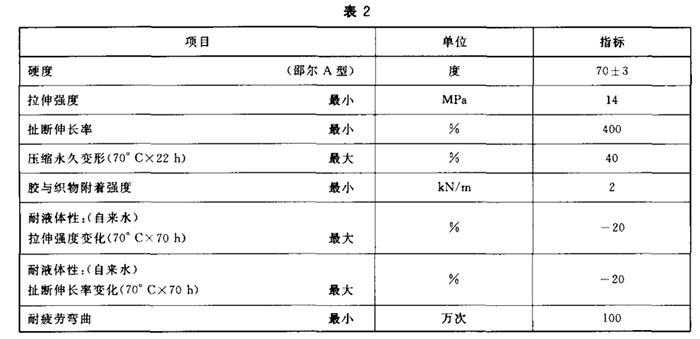

5.5. 1 膜片由橡膠加尼龍纖維制成，膜片性能應符合表2的規定 。

5.5.2 膜片 的外觀質量應符合 HG/T 3090的規定。

5，6 控制系統

控 制系統的各元件應 能承受閥門的最高工作壓 力，各部位不得 發生泄漏。

5.7 材 料

5.7.1 膜片式快 開排泥閥主要零件材料的選用宜按JB/T 5300的規定 。

5.7.2 銅合金 鑄件應符 合 GB/T 12225的規定 ;灰鑄鐵鑄件 應符合 GB/T 12226的規定 :球墨鑄 鐵鑄件應符合 GB/T 12227的規定 ;碳 素鋼 鑄件應符合 GB/T 12229的規定 。

5.7.3 膜片式快開排泥閥鑄件外觀質量參照 JB/T 7927的規定 。

5.8 殼體強度

膜片式快開排泥閥 的殼體 強度應符合 GB/T 13927的規定 。

5,9 密封性能

膜片式快開排泥閥的密封性能應符合GB/T 13927的規定。

5.10 啟閉動作壓力

啟閉動作壓力不應大于0.1MPa.

5.11 開啟時間

開啟時間不應大于10S

5.12 涂 裝

涂裝 不作規定 ，特殊 要求在訂貨合同 中注明。

6 試 驗 方 法

6.1 殼體試驗

殼體試驗的試驗 方法應符合 GB/T 13927的規 定。

6.3 鑄件質量試驗

鑄件質量的試驗方法 應符合 GB/T 12225,GB/T 12226,GB/T 12227,GB/T 12229的規定 。鑄鐵件外觀質量的評定方法 參照 JB/T 7927的規定 。

6.4 啟 、閉運行試驗

6.4. 1 試驗介質

試驗介 質為 5-40℃之間的清水

6.4.2 測試儀表

壓力表 :精度 為 0.4級，被測壓力值應在壓力表量程的30%-70%范圍。

秒表:精度0.1s

6.4.3 啟 閉動作壓 力檢 測

開啟動作壓力測試:通過 控制系統使膜片式快開排泥閥膜片上腔加壓至閥板處于關閉狀態 ，然后使 膜片上腔泄壓 ，膜片下腔壓力逐漸升高 ，閥板從開啟到最大開度過過程中壓力表的最大讀數 ，即為開啟動作壓力 。

  關閉動作壓力測試 :通過 控制系統使膜片式快開排泥閥膜片下腔加壓 至閥板處于最大開度狀態 ，然 后使膜 片下腔泄壓，膜片上腔 壓力逐漸升高，閥板完全關閉過程中壓力表的最大讀數，即為關閉動作壓力。

 啟 、閉換向動作次數不應少于3次 ，確認閥板啟閉平穩可靠 無卡阻現象。

6.4.4 開啟時間測試

通過控制 系統使膜片式快開排泥 閥膜 片上腔加壓至閥板處于 關閉狀態 ，然后使膜 片上腔泄壓，膜 片下腔壓力逐漸 升高，閥板從 開始開啟到最大開度過 程的時間 .即為 開啟 時間。

6.5 膜片性能

膜片性能的試驗方法應符合 GB/T 12834的相關規定。

7 檢 驗規則

7.1 檢驗項目

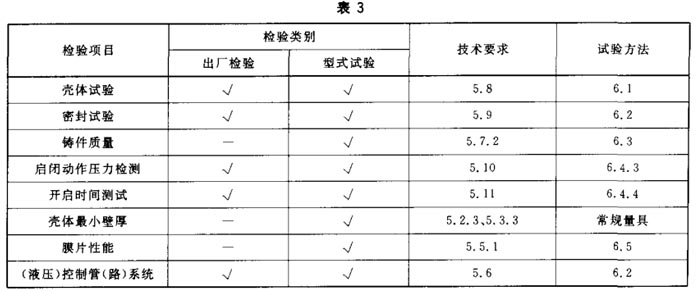

膜片式快開排泥閥出廠檢驗和型式試驗的檢驗項目按表3的規定 。

7.2 出廠檢 驗

7.2.1 每 臺膜片式快 開排泥閥必須進行 出廠檢驗 。

7.2.2 出廠檢驗 的檢驗項 目、技 術要求和試驗方法按 表 3的規定 。

7.3 型 式 試 驗

7.3.1 有下列情況之 一時應進行型式 試驗 :

— 新 產品試制或者老產 品轉廠生產的定型鑒定 時;

— 正 常 生 產 時 ，每 3年 應 進 行 1次 檢 驗 ;

GB /T 196- 2004

—產 品 停 產 1年 以 上恢 復 生 產 時 ;

—因 結 構 、工 藝 或 材 料 的 變 更 可 能 影 響 產 品 性 能 時 ;

— 出廠檢驗結果 與上 次型式試驗結果有較大差異 時;

— 國家質量監督部 門提 出進行型式試驗要求時 。

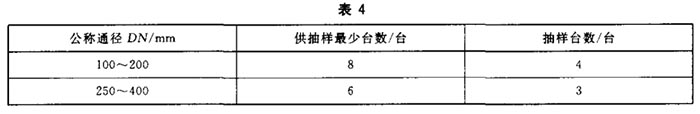

7.3.2 型式 試驗采取 從生產廠質檢部門檢查 合格的庫存產品 中隨機抽取 的方法，或從 已供 給用戶但未使用過 的產品中隨機抽取的方法 。每一規格產品供抽樣 的最少臺數和抽樣臺數按表 4的規定。

如庫存臺數 少于供抽樣的最少臺數或到用戶抽樣時 ，供抽樣的最少臺數不受表4的限制，抽樣臺數仍按表4的規定 。對整個系列進行質量考核 時，抽檢部 門根據情 況可 以從 該系列 中抽取 2個一 3個典型規格進行檢驗 。

7.3.3 型式試驗的檢驗項目、技術 要求 和試驗方法按表3的規定 。

7.3.4 型式試驗 中每 臺被 檢膜片式快開排泥 閥的殼 體試驗、密封試 驗結果必須符合 表 3中技 術要求的 規定 ;其余檢驗項 目中若有 1臺閥門 1項指標不符合 表 3中技術要求的規定 ，允許從供抽樣 的閥門中再

抽取規定 的抽樣臺數，再 次檢驗時全部檢驗項目的結果 必須符合表 3中技術要求 的規定，否則判定為不合 格 。

標志及供貨要求

8.1 標 志

膜片式快開排泥閥的標志應符合GB/T 1222。的規定。

8.2 供 貨要求

膜片式快開排泥 閥的供貨要求應符合 JB/T 7928的規定。
