球閥執行中華人民共和國國家標準
GB/T 12237-2007
代替 GB/T 12237-1989
石油、石化及相關工業用的鋼制球閥
中華人民共和國國家質量監督檢驗檢疫總局
中國國家標準化管理委員會 發布
前言
本標準對應 ISO 17292: 2004《石油、石化及相關工業用的金屬球閥》和 APl608一2002《法蘭端、螺紋端和焊接端金屬球閥》，采標一致性程度為非等效。 與 ISO 17292: 2004/APl608 2002 相比，主要技術內容和標準文本結構存在很大差異。本標準是對GB/T12237-1989《通用閥門 法蘭和對焊連接鋼制球閥》的修訂。
與GB/T 12237-1989相比主要修改內容如下：
——修改了標準名稱；
——擴大了適用范圍；
——增加了聚四氟乙烯材料閥座的溫度－壓力額定值，對球閥使用非金屬材料閥座密封件的溫度－ 壓力額定值作了限制說明；
——增加了 DN8 ～DN50 承插焊連接端孔徑和孔深的要求，增加了承插焊連接端和螺紋連接端端 部壁厚的要求；
——增加閥體問座最小直徑的要求；
——增加了閥體問連接螺栓尺寸和性能的技術要求；
——修改了材料的要求；
——增加了閥體與閥蓋連接螺栓、間桿材料硬度的要求；
——修改了試驗方法和檢驗要求，增加了型式試驗內容；
——修改了標志內容的要求；
——修改了對供貨的要求；
——增加了附錄 A 訂貨合同數據表。
本標準從實施之日起代替 GB/T 12237-1989 。
本標準的附錄 A 為資料性附錄。
本標準由中國機械工業聯合會提出。
本標準由全國閥門標準化技術委員會（SAC/TC 188）歸口。
本標準起草單位：合肥通用機械研究院、上海耐萊斯·詹姆斯伯雷閥門有限公司、蘇州紐戚閥門有限公司、浙江慎江閥門有限公司。
本標準主要起草人：王曉鈞、鄔佑清、高開科、葉旭強。
標準所代替標準的歷次版本情況為：
——GB/T 12237 1989
石油、石化及相關工業用的鋼制球閥
1 范圍
本標準規定了石油、石化及相關工業用的鋼制球閥的結構型式、技術要求、材料、試驗方法和檢驗規則、標志、包裝和儲運。
本標準適用于公稱壓力 PN16 ～ PNlOO、公稱尺寸 DN15 ～ DN500，端部連接形式為法蘭和焊接的鋼制球閥；適用于公稱壓力 PN16～PN140、公稱尺寸 DN8～ DN50，端部連接形式為螺紋和焊接的鋼制 球閥。
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。 凡是注日期的引用文件，其隨后所有的修改單（不
包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究 是否可使用這些文
件的最新版本。 凡是不注日期的引用文件，其最新版本適用于本標準。
GB 150 鋼制壓力容器
GB/T 152. 4 緊固件 六角頭螺栓和六角螺母用沉孔
GB/T 196 普通螺紋 基本尺寸（GB/T 196-2003, ISO 724: 1993, MOD)
GB/T 197 普通螺紋 公差（GB/T 197-2003,ISO 965-1:1998,MOD)
GB/T 228 金屬材料 室溫拉伸試驗方法（GB/T 228-2002 ,eqv ISO 6892: 1998)
GB/T 7306.2 55度密封管螺紋 第 2 部分z圓錐內螺紋與圓錐外螺紋（GB/T 7306. 2-2000,
eqv ISO 7 1:1994)
GB/T 9113（所有部分） 整體鋼制管法蘭
GB/T 9124 鋼制管法蘭 技術條件
GB/T 12220 通用閥門 標志（GB/T 12220-1989,idt ISO 5209:1977)
GB/T 12221 金屬閥門 結構長度（GB/T 12221-2005,ISO 5752:1982,MOD)
GB/T 12223 部分回轉閥 門驅動裝置的連接（ GB/T 12223-2005 , ISO 5211:1991,MOD)
GB/ T 12 224 鋼制閥 門 一般要求 （GB/ T 12224-2005 , ASTM Bl 6. 34 a :1998 , NEQ)
GB/ T 12228 通用閥門 碳素鋼鍛件技 術條件
GB/ T 12 229 通用閥門 碳素鋼鑄件技術條件
GB/ T 12 230 通用閥門 不銹鋼鑄件技術條件
JB/ T 106 閥門的標志和涂漆
JB/ T 6440 閥門受壓鑄鋼件 射線照相檢驗
JB/ T 9092 間門的檢驗與試驗
3.術語和定義
下列術語和定義適用于本標準。
3. 1
防靜電結構
保證閥體、球體和閥桿之間能導電的結構。
3. 2
耐火結構 fire type design
下列術語和定義適用于本標準 。
一種在軟密封被燒壞時仍能保持一定要求密封性能的結構。

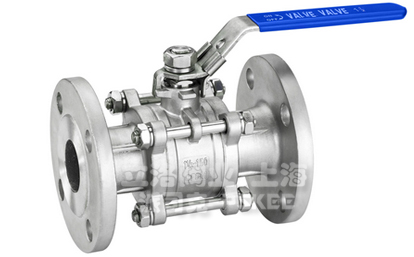

4 結構型式

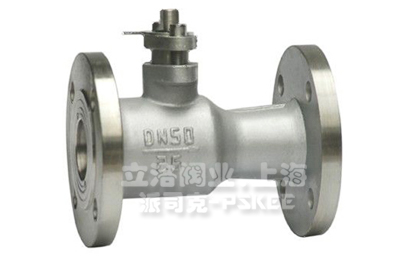

4 . 1 浮動球球閥（一片式） 的典型結構如圖 1所示 。

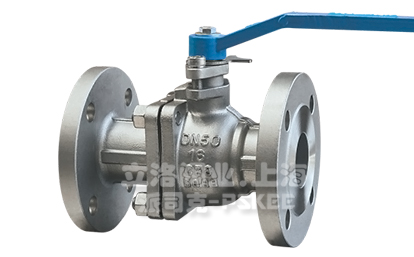

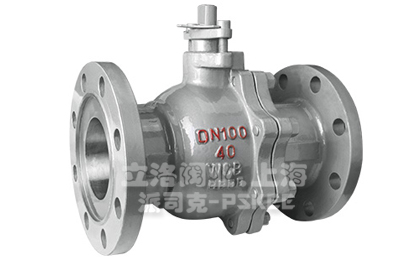

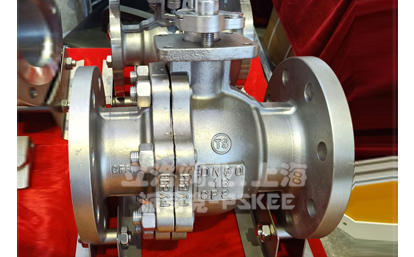

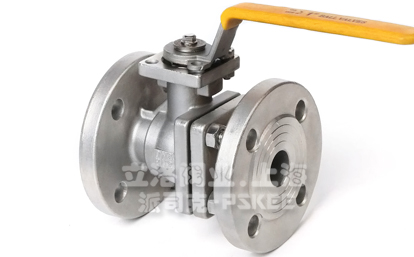

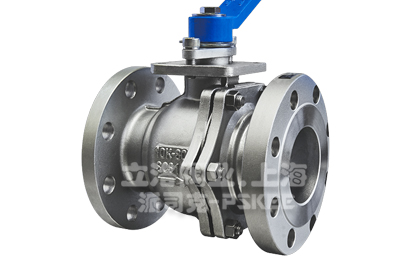

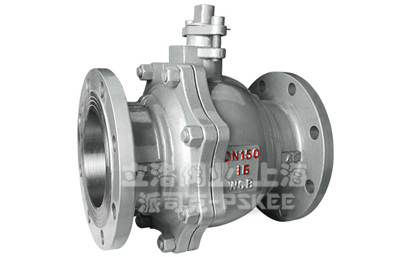

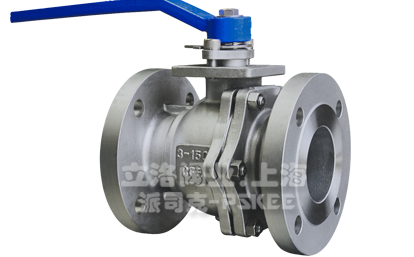

4. 2 浮動球球閥（兩片式） 的典型結構如圖 2 所示 。
4. 3 固定球球閥的典型結構如圖 3 所示 。

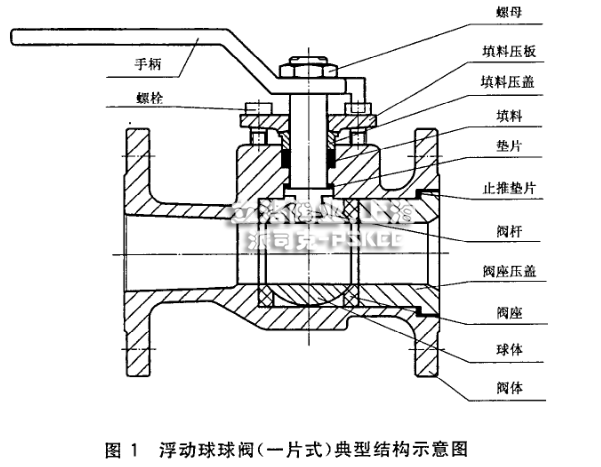

圖 1 浮動球球閥（ 一片式） 典型結構示意圖

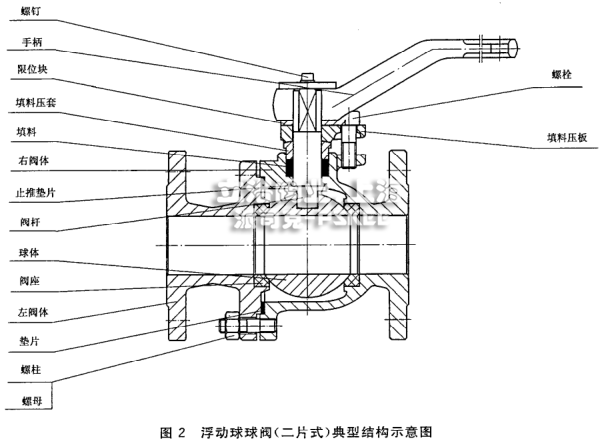

圖 2 浮動球球閥（二片式）典型結構示意圖
圖 3 固定球球閥典型結構示意圖
5 技術要求
5. 1 壓力·溫度額定值
5. 1. 1 球閥殼體的壓 力 溫度額定值
球閥殼體的額定壓力 溫度額定值按 GB/ T 12224 的規定。
5. 1. 2 球 間間座和密封件的壓 力·溫度額定值
5. 1. 2. 1 因受球間的閥座和密封件 等非金屬材料使用壓力 溫度額定值的限制 ，球閥允許使用 的壓力－ 溫度額定值會被限制 ，應按所用間座和密封 件等非金屬材料 的壓力 溫度額定值 ，在銘牌上予以明示 規定 ，應不高 于該球閥殼體的額定壓力 溫度額定值。
5. 1. 2. 2 球間 閥座和密封件材料使用 聚四氟乙烯或增強聚 四氟乙烯時 ，球閥閥座和密封件材料的
最大 允許工作壓力 溫度額定值按表 1 的規定 。

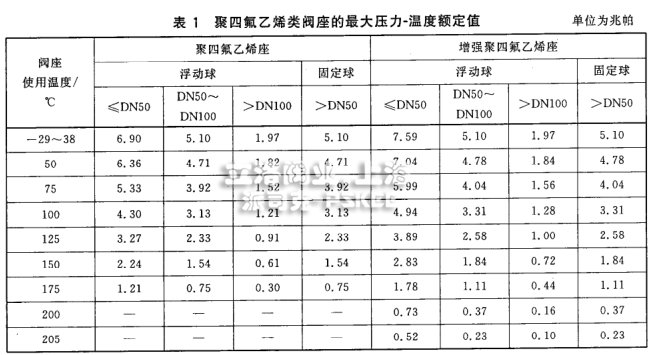

表 1 聚四氟乙烯類間座的最大壓力·溫度額定值
5.1.2.3 使用聚四氟乙烯類材料以外的其他非金屬材料 的閥座和密封件材料的壓力 溫度額定值按制 造廠的規定，但該材料的壓力 溫度額定值不應當高于該球閥殼體的額定壓力 溫度額定值。
5.2 結構長度
球閥的結構長度 和最大允許偏差按 GB/ T 12221 的規定 ，或按訂貨合同要求 。
5.3 連接揣
5.3.1 法蘭連接端
5.3.1.1 法蘭按 GB/ T 9113 的規定 ，其密封面的表 面粗糙度 按 GB/T 9124 的規定 ，或按訂貨合同
要求。
5.3.1.2 一片式法蘭球閥（如圖 1所示）非完整密封面的要求 ：內裝閥座從閥體一側法蘭端的流道裝入
并固定在間體內，該閻座與 閥體的間隙見圖4，尺寸 a 應不超過0.25mm，尺寸 b 應不超過1.5 mm。

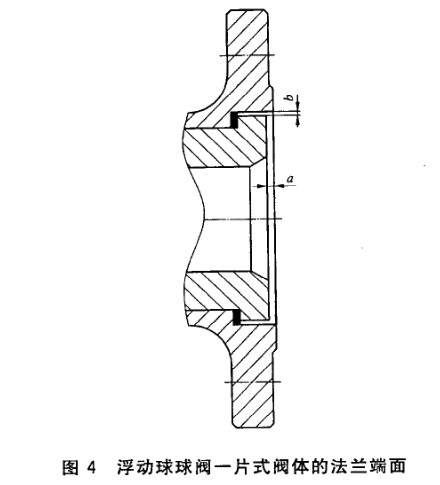

圖 4 浮動球球閥一片式 閥體的法蘭端面
5. 3. 2 對接焊連接端按 GB/T 12224 的規定 ，或按訂貨合同要求 。
5. 3. 3 承插焊連接端 ，承插焊孔 的直徑和深度按表 2 的規定 ，承插焊孔的最 小壁厚按表 3 的規定；承插 焊孔應與 閥體通道同軸 ，其端面應與承插焊孔軸垂直 。訂貨合同另有要求時按訂貨合同要求 。

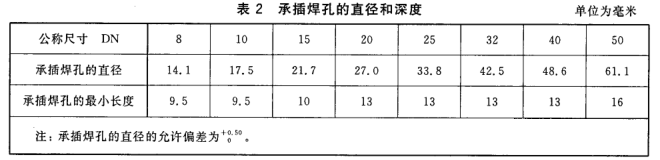

表 2
5. 3. 4 螺紋連接端 ，螺紋按 GB/T 7306. 2 的規定 ，螺紋端的最小壁厚按表3的規定；螺紋孔應與閥體 通道同軸 ，在端部應 當有一個近似45。及 螺紋齒高度一半的倒角。訂貨合同另有要求時按訂貨合同要求 。

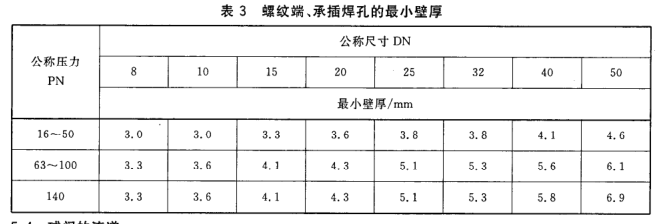

表3
5. 4 球閥的流道

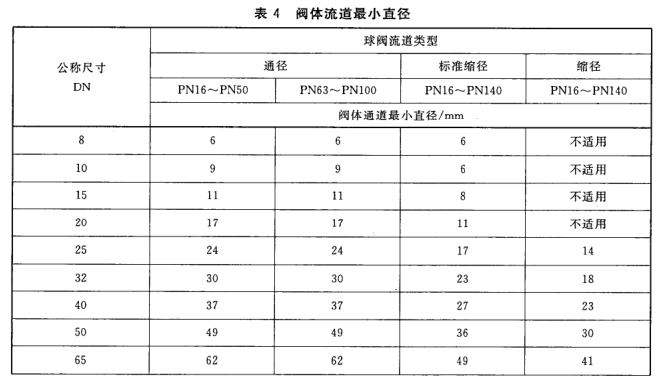

縮徑和不縮徑的閥體流道都應該是圓形的 ，其最小直徑按表 4 的規定。

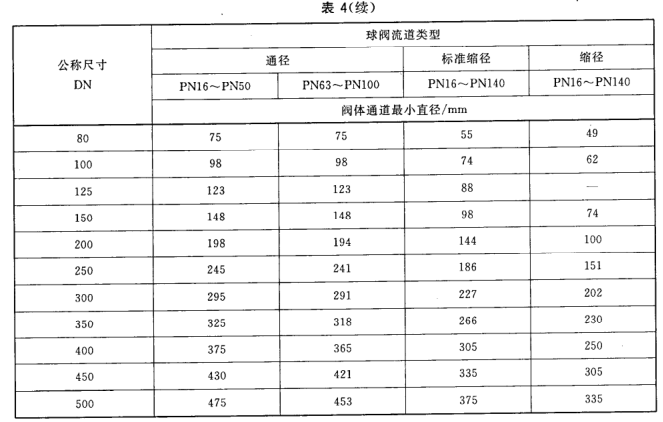

表 4 （續）
5. 5 閥體
5. 5. 1 閥體應當是鑄造或鍛造成型的，閥體材料應 當符合 GB/T 122 28、GB/T 12229 、GB/T12230的規定 。
5. 5. 2 若閥體端法蘭和與閥蓋連接的閥體中法蘭需要采用焊接時，該法蘭應當采 用對接焊形式的鍛造
材料的法 蘭 ，該法蘭與 閥體的焊接應當按 GB150 的規定，并應按材料的特 性進行相應的熱處理。
5. 5. 3 除對接焊的焊接坡口 區域外，閥體的最小壁厚按 GB/T 12224 的規定；焊接連 接端閥體，在距焊接端 1. 33 倍的最小壁厚距離內 的壁厚不得小于最小壁厚的 0.77 倍 ，應 當考慮從靠閥體中部外 表面沿 閥體通道方向 予以適當?shù)脑龊窦訌?qiáng) 。
5. 5. 4 采用上游端密封的固定球球閥，應 當在閥體中腔處開設一個 DN15 的帶堵頭蝶、紋試驗孔，螺紋
按 GB/ T 7306 . 2 的規定 。
5. 5. 5 一片式法蘭球閥的內裝閥座的螺紋，在 38℃時球閥最大允許工作壓力 時 ，螺紋的剪 切應力應不
超過 70 MPa 。
5. 6 殼體的連接
5. 6. 1 閥體與左閥體的連接可以采用螺柱螺母連接或螺紋 連接 。間體與左閥體的連接應考慮能承受 管道的拉伸載荷和 彎曲載荷。
5. 6. 2 閥體與左閥體采用螺柱連接形式的 ，應當采用螺柱配螺母或螺栓 ，螺母應采 用粗制六角厚螺母。
當螺栓小于等于 M27 時 ，可以用粗牙螺紋 ，當螺栓大于 M27 時，應采用牙距不超過 3 mm 的螺紋。螺 紋尺寸和公差按 GB/ T 19 6 和 GB/ T 19 7 的規定。
5. 6. 3 閥體與連接螺栓螺母的頭部支撐連接平 面與法蘭面應 當平行，應 當垂直于螺栓的 中心軸線；間
體的連接法 蘭其背面應加工或按 GB/ T 152. 4 的規定惚平 。
5. 6. 4 閥體與左閥體的墊片應該采用合適的結構 。裝配時，嚴禁采用重 油脂或密封劑 ，允許使用站度 不超過煤油的輕質潤滑油 。
5. 6. 5 閥體與左閥體螺栓連接形式的螺柱的數量不得少于4個 ，其最小直徑按表 5 的規定。

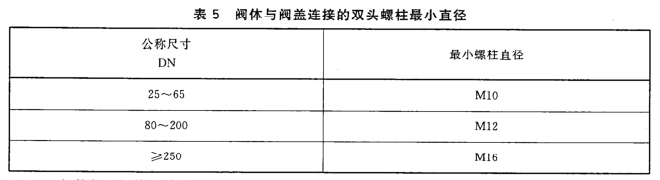

表 5 閥體與閥蓋連接的雙頭螺柱最小直徑
5. 6. 6 閥體與左閥體 、閥體與閥蓋 連接螺柱或螺 紋 ，其最小截面積應符合式（ 1） 式（ 4 ） 要求 ：
a) 閥體與左閥體用螺柱螺母連接形式的螺柱
b) 閥體與左閥體用螺紋連接形式的螺 紋
c) 閥體上用螺栓連接 閥蓋形式的 螺栓
d )
式中 z
Sb一一螺柱材料 在 38℃時的許用應力（ 當大于 138MPa時，用138MPa），單位為兆帕（MPa); Pc球閥在 38℃時的最高工作壓力值，單位為兆帕（MPa ) ;
Ag由墊片或0形圈的有效外周邊 或其密封件的有效周邊所 限定的面積，墊環 連接面情況除 外 ，該限定面積 由圓環中徑確定 ，單位為平方毫米 （ mm2 ) ;
Ab一一螺栓總抗拉應力有效面積，單位為 平方毫米（ mm2 ） 。
5. 7 填料壓蓋的螺栓
按照最大允許工作壓力壓縮填料，壓緊填料壓蓋 的栓接件的拉伸應力 應 當不超過栓接材料 的最大 抗拉強度的 四分之一 。
5. 8 防靜電結構
如訂貨合同有規定，球閥應設計成防靜 電的結構 。對不大于 DN 50 的球閥，應使 閥體和 閥桿之間能 導電；對大于 DN 50 的球閥，則要保證球體 、間桿和閥體之間能導電 ，其結構 應滿足下列要求 ：取一臺經 壓力試驗并至少開關過 5 次的新的干燥球閥作典型試驗 ，在電 源電壓不超 過 12V 時，閥桿、閥體、球閥的防靜電電路應有小于 100 的電阻。
5. 9 閥桿防脫結構
球閥閥體與閥桿的配合，應設計成在介質壓力作用下，拆開填料壓蓋 、閥桿密封擋 圈時，閥桿不會脫 出閥體的結構 。
5. 10 閥桿結構
5. 10. 1 間桿若發生破壞 ，破壞斷裂處應在球 閥的壓力區域外 ，在介質壓力作用下 ，閥桿不會飛出 。
5. 10. 2 與球體的連接處及在球 閥的壓力區域內的閥桿，閥桿的抗扭強度應 當至少超過在閥體外閥桿 扭矩強度的 10 % 。
5. 10. 3 閥桿及閥桿與球體的連 接處，應有足夠的強度，能保證在使用手柄或齒 輪箱直接操作時，不產
生永久變形或損傷 。問桿應能承受 20N • m 或 2 倍球閥推薦操作扭矩中較大值 。
5. 10. 4 制造商推薦的力矩是：在一個清潔球 閥上，用干燥 的空氣或氮?dú)庾鹘橘|(zhì) ，在球閥最大工作 壓差 下的操作扭矩 。
5. 11 球體
5. 1 1. 1 球體應為實心球，球體的通道應是圓 形的 ，除非買方許可，可以用空心組合球體 。
5. 1 1. 2 球閥全開時應保證球體通道與 閥體通道在 同一軸線上。
5. 11. 3 閥桿與球體的連接面應能經 受最大操作扭矩 。
5. 12 填料和填料箱
5. 12. 1 填料在未壓緊 之前，填料的截面可以是 方形 、矩形或 V 形的。
5. 12. 2 填料箱的深度應不少 于 5 圈未經壓縮的填料的 高度 。填料箱與填料接觸表面粗 糙度應當不低
于 Ra 3. 2 μm。特殊要求除外。
5. 12. 3 球閥應采用可調節密封結構 ，應不拆卸球閥的任何零件就可以調節填料密封力 。
5. 12. 4 填料壓蓋應由填料壓板和填料壓套（用球面自動對準 ）組成 ，填料壓板應是帶有 兩個安裝活節 螺栓的通孔（不開口）法蘭，填料壓套球面頂端外徑應有一 個臺階 ，以防止壓套完全進入填料 函中。填料 壓蓋的螺栓應能穿過填料壓板的通孔固定在閥蓋或閥體頸部的法蘭上 。
5. 13 操作
5. 13. 1 氣動 、電動或液動球閥，其驅動裝置與閥門的連接尺寸按 GB/ T 122 23 的規定 。
5. 13. 2 用杠桿扳手操作或齒輪箱 操作，扳手長度或手輪直徑應按下列要求設計 ：在制造廠推薦 的最大
壓差下，啟閉球閥的力不得大于 360 N 。
5. 13. 3 除齒輪或其他動力操作機構外，球閥應配尺寸合適的扳 手操作 。扳手的方向應 與球體通道平 行；球閥應有表示球體通道位 置的指示牌或在閥桿頂部刻槽 。
5. 13. 4 用扳手或手輪直接操作的球閥 ，以順時針?lè)较?為關閉，扳手或手輪上應有 表示開關方 向
的標 志；球閥應有全開和全 關的限位結構。
5. 13. 5 扳手或手輪應安裝牢固，并在需要時可方便 地拆卸和更換；拆卸和更換 扳手或手輪時 ，不會影
響球閥的密封或閥桿。
5. 14 無損檢測
5. 14 . 1 所有焊接連接端 的球間，焊接端部位須進行滲透探傷檢 測 ，檢查結果應當是無有害缺陷 。
5. 14. 2 當有下列連接條 件的焊接端，射線探傷檢查應符合 JB/ T 6440 的要求和訂貨合同的要求。
a) 外徑大于 273 mm、且壁厚大于 19 mm 的碳素鋼材料連接管 道，外徑大于 410 mm、且壁厚大于
19 mm 的合金鋼材料管道 ；
b) 除上述 a） 外，壁厚大于 29 mm 的碳素鋼材料管道，壁厚大于 41 mm 的合金鋼材料管道 。
5. 14. 3 按 GB/ T 12224 規定的特殊壓力級的閥門，射線探 傷檢查應符合 JB/ T 6440 的要求和訂貨合 同的要求。
5. 15 壓力試驗
5. 15. 1 閥門的殼體試驗應符合 JB/ T 9092 的規定。
5. 15. 2 帶有電動 、氣動 、液動等驅動裝 置的閥 門，密封試驗 時，應當使用其所配置 的驅動裝置啟 閉操作 閥門進行密封試驗檢查 。
5. 15. 3 彈性密封副的球閥，密封試驗應符合 JB/ T 9092 的規定 ，且經過高 壓液體密封試驗的 閥座不得產生變形 、損傷及影響低壓氣體密封試驗 。不應出現閥座背面或閥 桿密封處的泄漏。
5. 15. 4 金屬 陶瓷密封副的球間，在試驗壓力 的最短持續時間后 ，每個閥座 密封副的泄 漏量應不超過 表 6 的規定。不應出現 閥座背面或閥桿密封處的泄漏 。

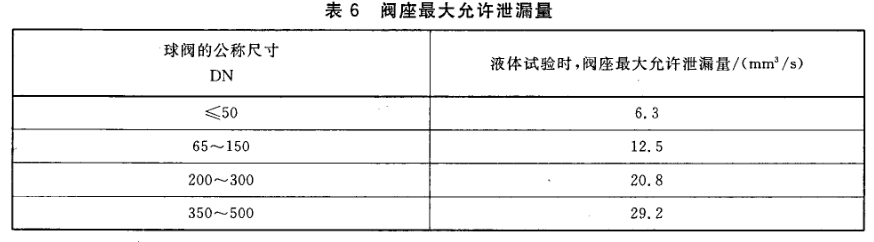

表 6 閥座最大允許泄漏量
6 材料
6. 1 球閥的殼體
6. 1. 1 如訂貨合同中無特殊要求，球閥殼體（閥體、左閥體、閥蓋、固定球間的底蓋等） 的金屬材料應符
合 GB/ T 12224 的要求。
6. 1. 2 閥門有抗硫要求時 ，承壓件和連接螺栓等應對硫化物應力腐 蝕開裂敏感的材料通過熱處理的方法，使其抗硫性 能得到改善。材料的熱處理方法應符合有關 標準或工藝的規定 。分體式 間座的材料抗 腐蝕性能應當不低于 閥體材料 。供貨方應提供材料 的化學成分 、機械性能 、熱處理報告等質量文件 。
6. 1. 3 焊接端連接的閥門的閥體其碳含量還應符合 ：
a) 碳鋼或碳短鋼的 最大含碳量為 o. 25 % ;
b) Cr5Mo 合金鋼的最大含碳量為 0. 15 % 。
6. 2 球體和間座
球體和閥座采用抗腐蝕性能不低于閥 體性能 的不銹鋼材料 。
6. 3 間桿
閥桿應采用抗腐蝕性 能不低于殼體材料的不銹鋼材料 ，可按表 7 選用，并按要求進行熱 處理。
表 7 閥桿的材料
6. 4 閥體與左閥體、間體與閥蓋的連接螺柱
6. 4. 1 使用溫度在 一 29 ℃ 205℃的球間 ，連接螺柱材料應當采 用鉛鋁合金鋼，螺母材料應當采用 優質碳素鋼；當有耐腐蝕要求時 ，螺柱及螺母材料應 當采用鉛錦鋁不銹鋼 。螺柱性能應 符合相關標準的要 求 。其他溫度范 圍內的連接螺柱材料按訂 貨合同 的要求 。
6. 4. 2 球閥有抗硫要求時 ，間體與左 閥體連接螺栓等應對硫化物應力腐 蝕開裂敏感的材料通過熱處理 的方法，使其抗硫性能得到改善 。材料的熱處理方法應符合有關 標準或工藝的規定。
6. 5 填料壓蓋與閥蓋連 接螺栓
除訂貨合同有要求 ，填料壓蓋與 閥蓋連接的螺栓和螺母材料均應為優質碳素鋼或不銹鋼 。
6. 6 密封材料
閥桿密封 、閥體連接處和 閥蓋墊片等 的密封材料應采用抗腐蝕性能不低 于殼體的材料 ，應按球間最 大允許使用溫度及相應的壓力等級選取材料 ，并應根據墊片 材料確定球閥的使用溫度限制 �？蛇x用：聚
四氟乙烯或增強四氟乙烯、非金屬平墊 片（非石棉墊 片） 、柔性石棉金屬纏 繞墊 、柔性石墨復合增強墊等 的一種 。
6. 7 填料壓套和填料壓板
填料壓套應采用錯不銹鋼或銘鎮不銹鋼，填料壓板可采 用碳鋼或不銹鋼材料 。
6. 8 螺塞
螺塞用與閥體材料抗腐蝕性能相 同的材料。
6. 9 手柄或手輪
手柄或手輪應用碳素鋼鑄件 、碳素鋼 鍛件 、球墨鑄鐵或可 鍛鑄鐵 。
7 試驗方法和檢驗規則
7. 1 總則
如果在訂貨合同中沒有規定其他附加檢驗要求 ，買方的檢驗 內容限于 ：
a) 使用非破壞檢驗方法，在裝配過程中 對間 門進行檢驗 ；
b) 審查"加工記錄" 、"熱處理記錄"等 ；
c) 按本標準 4. 15 的要求或按訂貨合同要求，審查"無損檢測記 錄" ；
d) 壓力試驗。
7. 2 試驗方法
7. 2. 1 殼體試驗
球閥的殼體試驗按 JB/ T 9092 的規定。
7. 2. 2 密封試驗
7. 2. 2. 1 在密封試驗前，應將密封面上的 油和油脂去除干凈 。球閥的密封試驗按 JB/T 9092 和本標準7. 2. 2. 2 、7. 2. 2 . 3 的規定。
7. 2 . 2. 2 對雙向密封的球間，每個 閥座都必須進行密封試驗 。
7. 2. 2. 3 對固定球進口端密封結 構的球間 ，應進行進口端 閥座的密封試驗，在球 閥兩個問座 間中腔的 泄壓螺紋孔處 引管插入水中觀察；對固定球出口端密封結構的球閥，應進行出口端閥座的 密封試驗 ，在 球閥的出口端灌水觀察。
7. 2. 3 間體壁厚測量
用測厚儀或?qū)Ｓ每ǔ吡烤邷y(cè)量 問體流道 、中腔和閥蓋部位的壁厚 。
7. 2. 4 閥桿硬度測量 在閥桿的上下兩個端 部各測量一點，取平均值 。
7. 2. 5 防靜電試驗
對帶有防靜電結構的球間應按 5. 8 的要求進行防靜電試驗。
7. 2. 6 耐火試驗
對有耐火結構要求的球間，應按有關防火試驗的標準進行耐火試驗驗證 。
7. 2. 7 材料成分分析
在間體 、球體的本體材料上 鉆屑取樣，取樣應當在表面 6. 5 mm 之下處。
7. 2. 8 閥體材質力學性能
用閥體同爐號、同批熱處理的試棒按 GB/T 228 規定的方法進行 。
7. 2. 9 閥體標志檢查 目測閥體表面鑄造或打 印標記 內容 。
7. 2. 10 銘牌 內容檢查 目測閥門銘牌上打印標記 內容 。
7. 2. 11 無損檢測
按本標準 5. 14 的規定，對相關部位進行檢查 。
7. 3 檢驗規則
7. 3. 1 檢驗項目 、技術要求 和檢驗方法按表 8 的規定

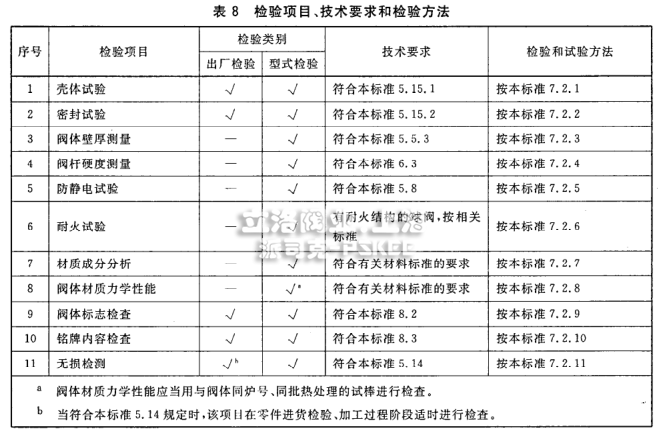

表 8 檢驗項 目、技術要求 和檢驗方 法
7. 3. 2 型式檢驗
7. 3. 2. 1 有下列情況之一時，應進行型式檢驗 ：
a) 新產品試制定型鑒定 ；
b) 正式生產時，定期或積累一定產量后應當周 期性進行一次檢驗 ；
c) 正式生產后 ，如結構 、材料 、工藝有較大改變可能影響產品 性能時 p ．
d ) 產品長期停產后恢復生產時 ；
e) 國家產品質量監督檢驗部 門提出型式試驗要求時 。
7. 3. 2. 2 型式試驗采取抽樣的方式。
7. 3. 3 抽樣方法
7. 3. 3. 1 抽樣可以在生 產線的終端經檢驗合格的產品中隨機抽取，也可 以在產品庫中隨機抽取，或者從已供給用戶但未使用并保持出廠狀態 的產品中隨機抽取 。每一規格供抽樣的最少基數和抽樣數按表 9 的規定。到用戶抽樣時 ，供抽樣的 最少基數不受限制 ，抽樣數仍按表 9 的規定。對整個系列產品進行 質量考核時 ，根據該系列范 圍大小情況從中抽取2-3個典型規格進行檢驗 。

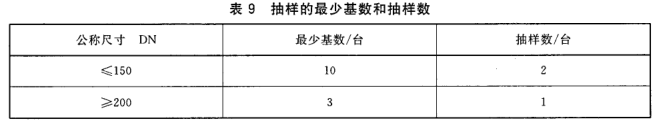

表 9 抽樣的最少基數和抽樣數
7. 3. 3. 2 型式檢驗的全部檢驗項 目都應符合表 8 中技術要求的規定。
8 標志
8. 1 標志的內容
閥門應當按 GB/T 12220 的規定進行標記 ，并應符合本標準8. 2 、8.3 和 8.4的規定。
8. 2 閥體上的標記 在閥體上必須注有下列的永久標記
——制造廠名稱或商標標志 ；
——閥體材料；
——公稱壓力或壓力等級；
——公稱尺寸或管道名義直徑數 ；
——煉爐號或鍛打批號 ；
——產品生產系列編號 ；
8. 3 標牌上的標志
標牌上的標志在球閥的銘牌上應有如下所列的內容：
——制造廠名稱；
——公稱壓力或壓力等級；
——公稱尺寸或管道名義直徑數；
——在 38℃時的最大工作壓力；
——極限溫度和對應的工作壓力；
——極限壓力和對應的工作溫度（如果有必要）；
——材料；
——螺紋端連接的標記 Re（螺紋連接端的球閥）；
——產品執行標準號。
8.4 其他標記
8. 4. 1 帶有防靜電結構的球閥應標志" AS"
8. 4. 2 帶有耐火結構的球閥應標志" FD"。
8. 4. 3 若球閥設計制造為單向流時，應在間體上注有允許流向 "箭頭"的永久標記，或用一個獨立的流"
向 箭頭"標牌牢固地釘?shù)介y體的法蘭上。
9 防護、包裝和貯運
9. 1 試驗后 ，應將每臺球間中腔 內水排除干凈吹干 。
9. 2 除奧氏體不銹鋼球間外，其他材料 的球閥的表面應當按 JB/ T 106 標準要求涂漆 （不包括閥 門的連 接端部） 。
9. 3 除奧氏體不銹鋼球閥外，其他材料 的球閥 的流道表面 ，包括螺紋應該涂以容易去除的防銹油。
9. 4 應用木質材料 、木質合成材料 、塑料或金屬材料 封蓋，封蓋的形狀應該是帶凸耳邊的 ，對球閥的連 接管道的端 口進行保護 。
9. 5 在運輸期間，球間應處于全開狀態，球閥是彈簧復位 的常閉式結構除外。
9. 6 球間應裝在包裝箱內，或按用戶的要求包裝 。
